山东省淄博市2021年中考物理一模试卷

这是一份山东省淄博市2021年中考物理一模试卷，共15页。试卷主要包含了填空题〔共5题；共10分〕，实验题〔共4题；共20分〕，计算题〔共2题；共17分〕等内容，欢迎下载使用。

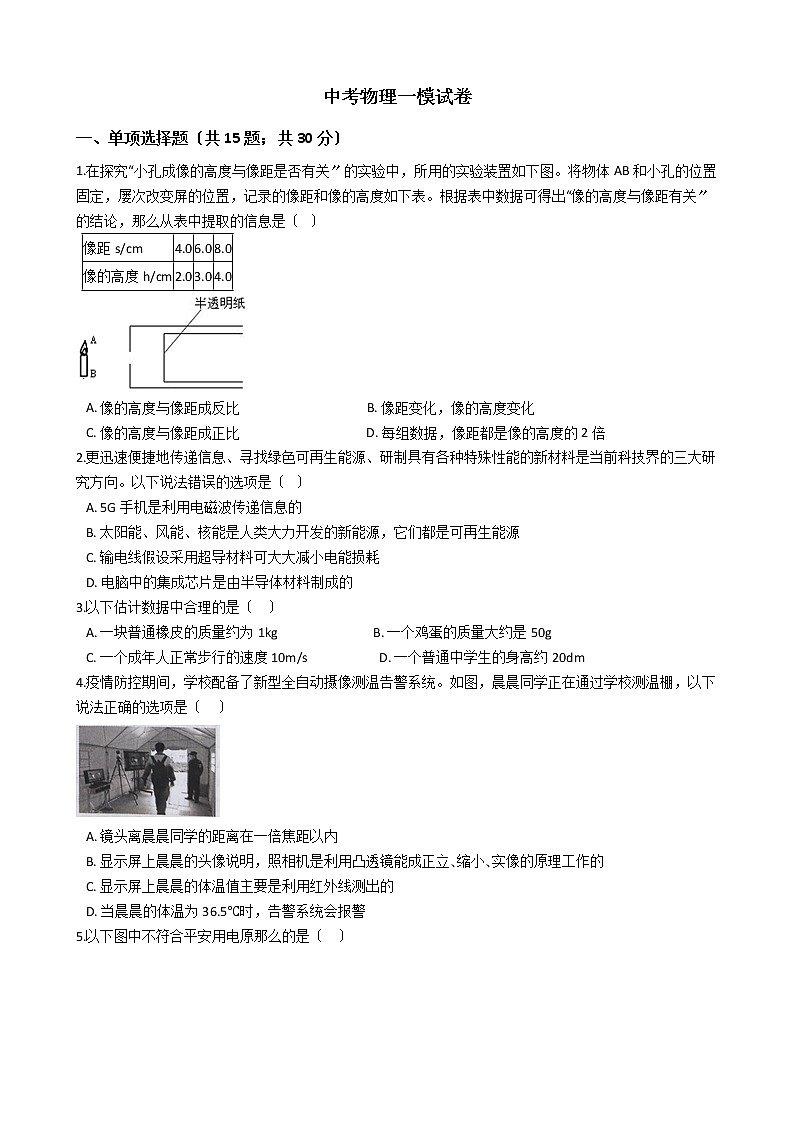

中考物理一模试卷
一、单项选择题〔共15题；共30分〕
1.在探究“小孔成像的高度与像距是否有关〞的实验中，所用的实验装置如下图。将物体AB和小孔的位置固定，屡次改变屏的位置，记录的像距和像的高度如下表。根据表中数据可得出“像的高度与像距有关〞的结论，那么从表中提取的信息是〔  〕
像距s/cm
4.0
6.0
8.0
像的高度h/cm
2.0
3.0
4.0

A. 像的高度与像距成反比                                       B. 像距变化，像的高度变化
C. 像的高度与像距成正比                                       D. 每组数据，像距都是像的高度的2倍
2.更迅速便捷地传递信息、寻找绿色可再生能源、研制具有各种特殊性能的新材料是当前科技界的三大研究方向。以下说法错误的选项是〔  〕
A. 5G手机是利用电磁波传递信息的
B. 太阳能、风能、核能是人类大力开发的新能源，它们都是可再生能源
C. 输电线假设采用超导材料可大大减小电能损耗
D. 电脑中的集成芯片是由半导体材料制成的
3.以下估计数据中合理的是〔   〕
A. 一块普通橡皮的质量约为1kg                              B. 一个鸡蛋的质量大约是50g
C. 一个成年人正常步行的速度10m/s                      D. 一个普通中学生的身高约20dm
4.疫情防控期间，学校配备了新型全自动摄像测温告警系统。如图，晨晨同学正在通过学校测温棚，以下说法正确的选项是〔    〕

A. 镜头离晨晨同学的距离在一倍焦距以内
B. 显示屏上晨晨的头像说明，照相机是利用凸透镜能成正立､缩小､实像的原理工作的
C. 显示屏上晨晨的体温值主要是利用红外线测出的
D. 当晨晨的体温为36.5℃时，告警系统会报警

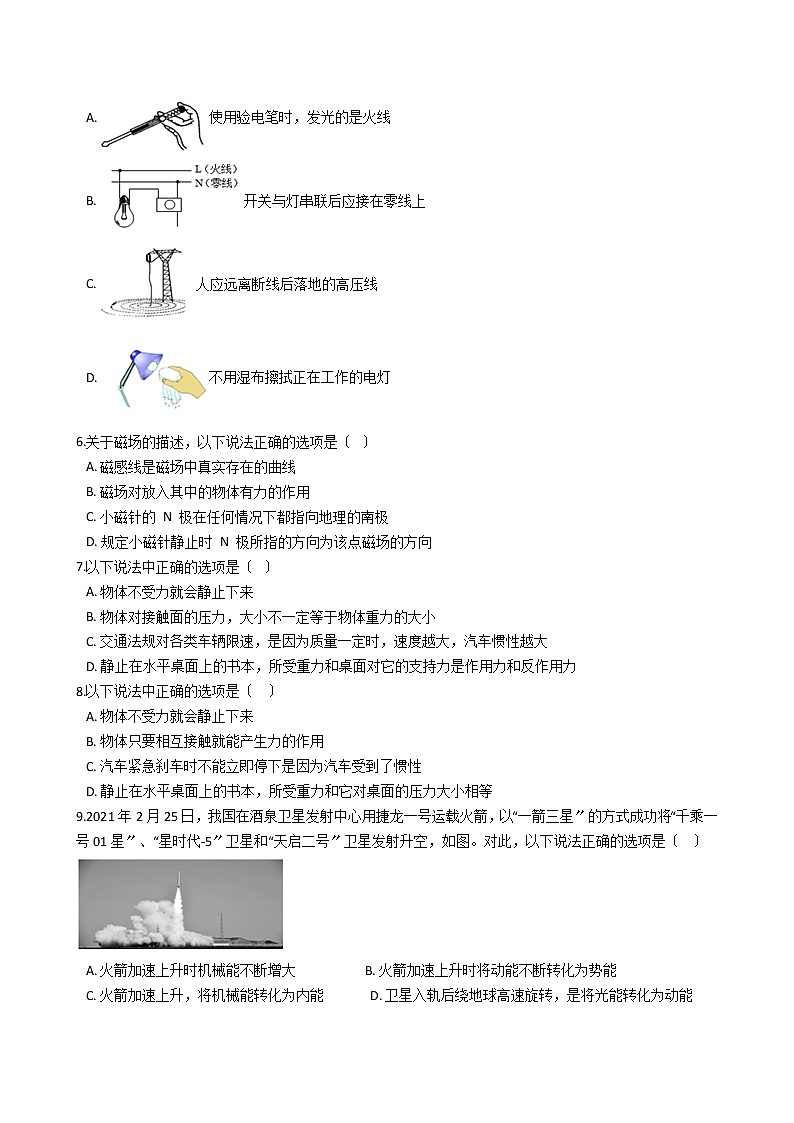

5.以下图中不符合平安用电原那么的是〔   〕
A. 使用验电笔时，发光的是火线
B. 开关与灯串联后应接在零线上
C. 人应远离断线后落地的高压线
D. 不用湿布擦拭正在工作的电灯
6.关于磁场的描述，以下说法正确的选项是〔  〕
A. 磁感线是磁场中真实存在的曲线
B. 磁场对放入其中的物体有力的作用
C. 小磁针的 N 极在任何情况下都指向地理的南极
D. 规定小磁针静止时 N 极所指的方向为该点磁场的方向
7.以下说法中正确的选项是〔  〕
A. 物体不受力就会静止下来
B. 物体对接触面的压力，大小不一定等于物体重力的大小
C. 交通法规对各类车辆限速，是因为质量一定时，速度越大，汽车惯性越大
D. 静止在水平桌面上的书本，所受重力和桌面对它的支持力是作用力和反作用力
8.以下说法中正确的选项是〔   〕
A. 物体不受力就会静止下来
B. 物体只要相互接触就能产生力的作用
C. 汽车紧急刹车时不能立即停下是因为汽车受到了惯性
D. 静止在水平桌面上的书本，所受重力和它对桌面的压力大小相等
9.2021年2月25日，我国在酒泉卫星发射中心用捷龙一号运载火箭，以“一箭三星〞的方式成功将“千乘一号01星〞、“星时代-5〞卫星和“天启二号〞卫星发射升空，如图。对此，以下说法正确的选项是〔   〕

A. 火箭加速上升时机械能不断增大                     B. 火箭加速上升时将动能不断转化为势能
C. 火箭加速上升，将机械能转化为内能              D. 卫星入轨后绕地球高速旋转，是将光能转化为动能

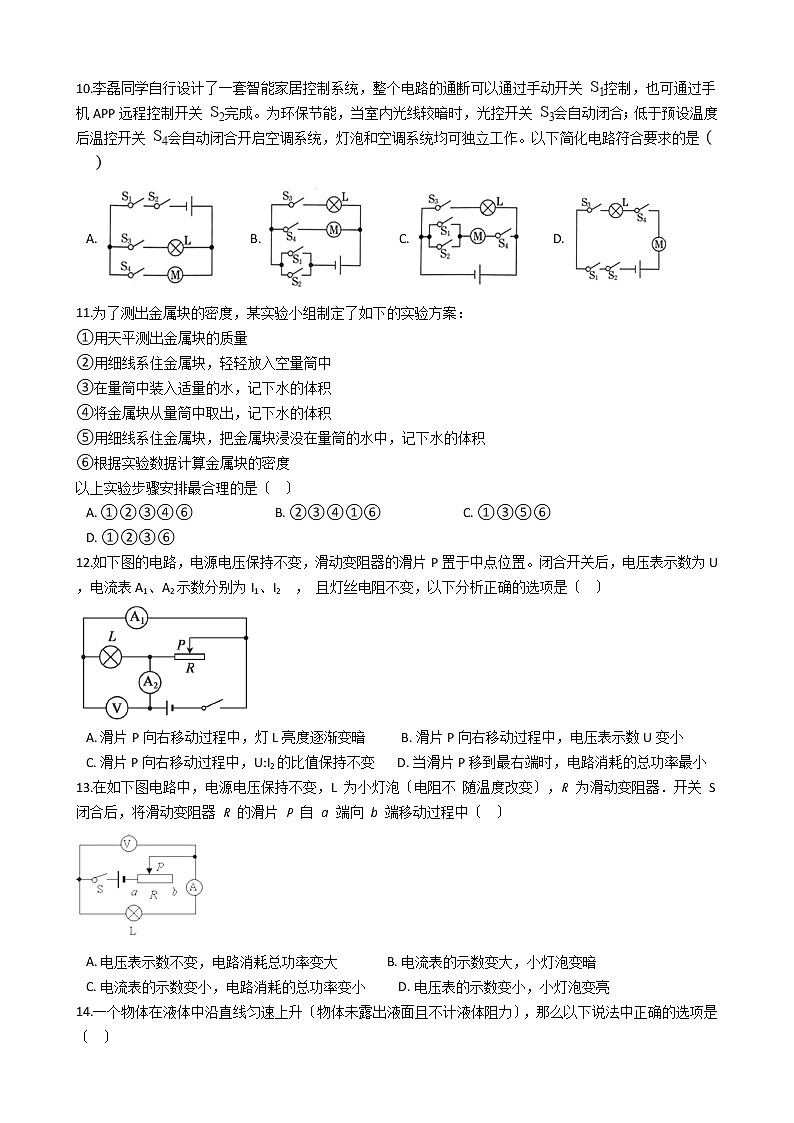

10.李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关 控制，也可通过手机APP远程控制开关 完成。为环保节能，当室内光线较暗时，光控开关 会自动闭合；低于预设温度后温控开关 会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是
A.         B.         C.         D.
11.为了测出金属块的密度，某实验小组制定了如下的实验方案：
①用天平测出金属块的质量
②用细线系住金属块，轻轻放入空量筒中
③在量筒中装入适量的水，记下水的体积
④将金属块从量筒中取出，记下水的体积
⑤用细线系住金属块，把金属块浸没在量筒的水中，记下水的体积
⑥根据实验数据计算金属块的密度
以上实验步骤安排最合理的是〔   〕
A. ①②③④⑥                         B. ②③④①⑥                         C. ①③⑤⑥                         D. ①②③⑥
12.如下图的电路，电源电压保持不变，滑动变阻器的滑片P置于中点位置。闭合开关后，电压表示数为U，电流表A1、A2示数分别为I1、I2 ， 且灯丝电阻不变，以下分析正确的选项是〔   〕

A. 滑片P向右移动过程中，灯L亮度逐渐变暗           B. 滑片P向右移动过程中，电压表示数U变小
C. 滑片P向右移动过程中，U:I2的比值保持不变       D. 当滑片P移到最右端时，电路消耗的总功率最小
13.在如下图电路中，电源电压保持不变，L 为小灯泡〔电阻不 随温度改变〕，R 为滑动变阻器．开关 S 闭合后，将滑动变阻器 R 的滑片 P 自 a 端向 b 端移动过程中〔   〕

A. 电压表示数不变，电路消耗总功率变大               B. 电流表的示数变大，小灯泡变暗
C. 电流表的示数变小，电路消耗的总功率变小          D. 电压表的示数变小，小灯泡变亮
14.一个物体在液体中沿直线匀速上升〔物体未露出液面且不计液体阻力〕，那么以下说法中正确的选项是〔   〕
A. 物体受到的浮力大于重力，机械能增加               B. 物体受到的浮力等于重力，机械能增加
C. 物体受到的浮力大于重力，机械能不变               D. 物体受到的浮力小于重力，机械能增加
15.如下图是甲、乙、丙三种固体的熔化图像，由此可知〔  〕

A. 乙是晶体      B. 加热到10min时，丙是液态      C. 温度为60℃时，甲是液态      D. 甲的熔点比丙高
二、填空题〔共5题；共10分〕
16.将标有L1“6V 3W〞和L2“6V 9W〞的两盏灯串联在电路中，并使其中一盏灯正常发光，那么加在电路两端电压是________V；此时灯L1的实际功率为________。
17.电能是通过________〔选填“高压〞或“低压〞〕输电线路从发电站输向远处的。图为某型号节能灯，它的额定功率是________W，假设在用电顶峰期时，该灯泡发光偏暗，说明其实际功率________〔选填“大于〞、“小于〞或“等于〞〕额定功率。

18.500g的矿泉水，温度由15℃升高到35℃，矿泉水吸收了 ________J的热量。[水的比热容为4.2×103J/〔kg·℃〕]
19.如下图的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1 ， 电流表的示数为0.5A．那么闭合S、S1后，在一样的时间内，电流通过电阻R1、R2所做电功之比________．

20.在相距100km的甲、乙两地间沿直线架设两条输电线．输电线的电阻与其长度成正比．假设输电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压一样且不变的电源和电流表做成如下图的测量仪，并分别进展了如下测量：将测量仪连接ab时，电流表的示数为0.3A；将测量仪连接cd时，电流表的示数为1.2A．由此可判断短路位置离甲地的距离为________  km．


三、实验题〔共4题；共20分〕
21.小枫同学做了“探究冰熔化时温度的变化规律〞的实验，实验装置如图甲所示：

〔1〕实验时，用“水浴法加热〞，试管里装有适量的________〔选填“冰块〞或“碎冰〞〕，这样做的目的是________；根据实验数据画出了如图乙图象，由图象________段可以推知冰是晶体；图甲中还有实验过程中某时刻温度计的示数，此时的温度为________℃；
〔2〕试管中的冰完全熔化后，假设持续加热得到图象中的DE段，DE段对应的温度叫做水的________，这段时间内图甲试管中的水________〔选填“能〞或“不能〞〕沸腾；
〔3〕结合两次实验图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是________。
22.小明在实验室测量一个边长为5cm的正方体木块的密度

〔1〕要完成实验，除了需要天平外，还需要的器材是________，把天平放在水平台上，游码归零后，发现天平左盘高右盘低，此时应将平衡螺母向________调节，直到横梁水平平衡．小明测出木块的密度，还想知道烧菜的酱油的密度，于是他和小华用天平和量筒做了如下实验：
〔2〕用天平测出空烧杯的质量为18g，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量如图甲示，将烧杯中的酱油全部倒入量筒中，酱油的体积如图乙所示，那么烧杯中酱油的质量为________g，酱油的密度为________．
〔3〕小明用这种方法测出的酱油密度因测量________〔选填“质量〞或“体积〞〕产生误差导致测量的密度________〔选填“偏大〞或“偏小〞〕．
〔4〕小华不小心将量筒打碎了，教师说只用天平也能测量出酱油的密度．于是小华添加两个完全一样的烧杯和适量的水，设计了如下实验步骤，请你补充完整
①调好天平，用天平测出空烧杯质量为m0
②将一个烧杯________，用天平测出烧杯和水的总质量为m1
③用另一个一样的烧杯装满酱油，用天平测出烧杯和酱油的总质量为m2
④那么酱油的密度表达式ρ=________．〔用所测的物理量m0、m1、m2与ρ水表示〕
23.在“测量小灯泡额定功率〞的实验中，选用的器材有：新干电池2节，标有“2.5V〞的小灯泡、电压表、电流表、滑动变阻器、开关各1个，导线假设干。

〔1〕根据实验需要，将电路图补充完整，要求滑片向右移动灯泡变亮；
〔2〕如图甲所示，在闭合开关前，滑动变阻器的滑片应移到________〔A/B〕端；
〔3〕电路连接完成后，经检查无误，闭合开关，发现电流表有示数，但小灯不亮。为完成实验，下一步的操作是______；
A.更换小灯泡；
B.移动滑动变阻器，减小滑动变阻器接入电路的阻值
〔4〕实验过程中，当电压表的读数是2.5V时，电流表的示数如图乙所示，其数值为________A，那么小灯泡的额定功率是________W。
24.图1所示的是“验证阿基米德原理〞实验，其中 “步骤D〞测量的是：桶和________的重力；为实现实验目的，图中弹簧测力计的四个示数值F1、F2、F3、F4应满足关系式是________。图2所示的装置叫做________。假设用手按压金属盒上的橡皮膜，两管中液面将________〔选填“相平〞或“不相平〞〕。

四、计算题〔共2题；共17分〕
25.某一型号的房车在一段平直公路上匀速行驶了40km，用时30min，车的总质量为4×103kg，受到的阻力为车重的 〔假设燃油完全燃烧，燃油密度ρ＝0.8×103kg/m3 ， 燃油热值q为4.5×107J/kg，g取10N/kg〕。求：
〔1〕该房车的行驶速度；
〔2〕该房车牵引力所做的功；
〔3〕这一过程消耗燃油 ，该房车热机的效率是多少？
26.小明观察到高速公路进出口处设有测量货车重力的检测装置，他利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。OAB为水平杠杆，OB长1m，O为支点，OA∶AB=1∶4，平板上物体所受重力大小通过电流表读数显示。定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如图乙所示。平板、压杆和杠杆的质量均忽略不计。

〔1〕当电池组电压U0＝12V，平板上物体所受重力分别是80N和100N时，闭合开关S，分别求出电流表的读数；
〔2〕电池组用久后电压变小为U1 ， 这时平板上物体重100N时，电流表读数为0.3A，求U1的大小；
〔3〕在第(2)问情况中，电池组电压大小为U1 ， 要求平板上重为100N的物体对应的电流表读数和电池组电压U0＝12V的情况下一样，小明采取了两种解决方法：
①其它条件不变，只更换电阻R0 ， 试求出更换后的R0′的大小。
②其它条件不变，只水平调节杠杆上触点A的位置，试判断并计算触点A应向哪个方向移动？移动多少厘米？

答案解析局部
一、单项选择题
1.【解析】【解答】由表格上的数据可知，像的高度随像到小孔距离的增大而增大，像的高度和像到小孔距离的比值： = = =2，
可以发现比值是一个定值，所以像的高度h与像到小孔的距离s成正比。
故答案为：C。

【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。
2.【解析】【解答】A．电视、播送和手机是利用电磁波传递信息，A正确，不符合题意；
B．太阳能、内能是可再生能源，核能是不可再生能源，B错误，符合题意；
C．超导材料，电阻为零，根据焦耳定律知，输电线上不产生热量，故可以减小电能的损耗，C正确，不符合题意；
D．电脑中的集成芯片是由半导体材料制成的，D正确，不符合题意。
故答案为：B。

【分析】再短时间内能再生的资源叫做可再生资源，比方水资源、太阳能；再短时间内不能再生的资源叫做可不可再生资源，比方核能、煤炭、石油。
3.【解析】【解答】A．一块普通橡皮的质量约为10g，A不符合题意；
B．一个鸡蛋的质量大约是50g，B符合题意；
C．一个成年人正常步行的速度1.2m/s，C不符合题意；
D．　一个普通中学生的身高约1.6m即16dm，D不符合题意
故答案为：B

【分析】该题目考察的是长度、质量和速度的估计，平时注意积累记忆即可。
4.【解析】【解答】A．摄像系统的原理是物距大于2倍焦距，成倒立、缩小的实像，所以镜头离晨晨同学的距离在二倍焦距以外，A不符合题意；
B．显示屏上晨晨的头像说明，照相机是利用凸透镜能成倒立､缩小､实像的原理工作的，B不符合题意；
C．测温系统接收到人体的红外线显示温度，所以显示屏上晨晨的体温值主要是利用红外线测出的，C符合题意；
D．当晨晨的体温为36.5℃时，是正常体温，告警系统不会报警，D不符合题意。
故答案为：C。

【分析】测温枪利用人体发出的红外线测量温度；照相机是利用凸透镜能成倒立､缩小､实像。
5.【解析】【解答】A．验电笔使用时，接触零线，是没有电流流过笔的，笔不会发光，接触火线，有电流流过笔，笔会发光，所以使用验电笔时，发光的是火线，符合平安用电原那么，A项不合题意；
B．根据家庭电路的安装规定，火线应该先接开关，开关再接灯泡，图中的不符合平安用电原那么，B符合题意；
C．断线后落地的高压线，不能靠近，应该远离，符合平安用电原那么，C项不合题意；
D．正在工作的电灯，有电流流过，如果用湿布擦拭，湿布带水，水可导电，人体有可能触电，所以不用湿布擦拭正在工作的电灯，符合平安用电原那么，D项不合题意。
故答案为：B。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。
6.【解析】【解答】A.磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的．所以A说法错误．
B.磁场只对放入其中的磁体有力的作用，而不是所有物体，B不符合题意；
C.在地表附近的小磁针，静止时S极指向地理的南极，N极指向地理的北极．C不符合题意．
D.磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时，N极所指的方向就是该点的磁场方向．所以D说法正确．
故答案为：D.

【分析】物理学中引入磁感线描述磁场，磁感线的疏密表示磁场强度，某一点小磁针N极所指的方向表示磁场方向。
7.【解析】【解答】A．由牛顿第一定律知道，物体不受力将保持原来的运动状态不变，A不符合题意；
B．物体对水平接触面的压力，是由于重力产生的，其大小等于物体重力的大小。其他情况与物重不一定有直接关系，B符合题意；
C．惯性大小只与质量有关，与速度无关，C不符合题意；
D．静止在水平桌面上的书本，所受重力和桌面对它的支持力是一对平衡力，D不符合题意。
故答案为：B。

【分析】处在水平面上的物体，物体对桌面的压力等于重力，但是压力与重力并不是一个力，压力的施力物体是物体，重力的施力物体为地球。
8.【解析】【解答】A．由牛顿第一定律可知，物体不受力时可能保持静止，也可能保持匀速直线运动状态，A不符合题意；
B．物体相互接触不一定就能产生力的作用，比方弹力的产生还需要发生弹性形变，B不符合题意；
C．惯性不是力，不能说受到惯性，C不符合题意；
D．水平桌面上，书本对桌面的压力大小等于书本的重力，D符合题意。
故答案为：D。

【分析】处在水平面上的物体，物体对桌面的压力等于重力；物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系。
9.【解析】【解答】AC．火箭加速上升时，内能转化为机械能，机械能不断增大，A符合题意，C不符合题意；
B．火箭加速上升时，将内能转化为动能和重力势能，动能和重力势能都在不断增大，B不符合题意；
D．卫星入轨和绕地球高速旋转，动能和重力势能不断相互转化，D不符合题意。
故答案为：A。

【分析】运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势能，物体的质量越大、高度越高，物体的重力势能就越大；物体的机械能等于动能与势能之和，结合动能和势能的变化分析机械能。
10.【解析】【解答】整个电路的通断可以通过手动开关 控制，也可通过手机APP远程控制开关 完成，说明两个开关能独立工作、互不影响， 和 应该并联在干路上；当室内光线较暗时，光控开关 会自动闭合，说明 与灯泡串联；开关 会自动闭合开启空调系统，说明开关 与电动机串联，灯泡和空调系统均可独立工作说明灯泡和空调系统并联，
故答案为：B。

【分析】电路的根本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
11.【解析】【解答】为了测出小石块的密度，实验步骤安排最合理的是：
①用天平测出金属块的质量；
③在量筒中装入适量的水，记下水的体积
⑤用细线系住金属块，把金属块浸没在量筒的水中，记下水的体积
⑥根据实验数据计算金属块的密度
故答案为：C．
【分析】要测出金属块的密度需要测出的物理量是：①金属块的质量；②金属块的体积，据此分析解答即可.
12.【解析】【解答】A．由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A1测通过L的电流，电流表A2测干路电流。因并联电路中各支路独立工作、互不影响，所以，通过灯泡L的电流不变，灯泡的亮暗不变，A不正确；
B．因电源的电压不变，所以，滑片P向右移动过程中，电压表的示数保持不变，B不正确；
C．滑片P向右移动过程中，接入电路中的电阻变大，由I= 可知，该支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流变小，即电流表A2的示数I2变小，那么 的比值变大，C不正确；
D．当滑片P移到最右端时，通过滑动变阻器的电流最小，电路中的总电流最小，所以，由P=UI可知，电路消耗的总功率最小，D符合题意。
故答案为：D。

【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
13.【解析】【解答】由电路图可知,灯泡L与滑动变阻器R串联,电压表测L两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P自 a 端向 b 端移动过程中，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I 可知，电路中的电流变小，即电流表的示数变小；由P＝UI可知电路消耗的总功率变小，由U＝IR可知,L两端的电压变小，即电压表的示数变小，C符合题意，ABD不符合题意.
故答案为：C.
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知电路消耗总功率的变化和灯泡实际功率的变化，根据灯泡的亮暗取决于实际功率的大小判断灯泡亮暗的变化．
14.【解析】【解答】由题意物体在液体中沿直线匀速上升，那么物体受力平衡，物体受到的浮力和重力相等。物体的速度不变，高度增大，故动能不变，重力势能增大，机械能增加。ACD不符合题意，B符合题意。
故答案为：B。

【分析】运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势能，物体的质量越大、高度越高，物体的重力势能就越大；物体的机械能等于动能与势能之和，结合动能和势能的变化分析机械能。
15.【解析】【解答】A．乙没有固定的熔化温度，是非晶体，故不符合题意；
B．加热到10min时，丙还没有熔化，是固态，故不符合题意；
C．温度为60℃时，还没有到达甲的熔点，因此是固态，故不符合题
D．由图像可知甲的熔化温度高于丙，因此甲的熔点比丙高，故符合题意。
故答案为：D

【分析】晶体在熔化时温度保持不变。非晶体温度一直升高；晶体熔化时，处于固液共存状态。
二、填空题
16.【解析】【解答】两灯正常发光时通过的电流为

电阻分别为

两盏灯串联在电路中时，电路中电流处处相等，可知只能是L1正常发光，加在电路两端电压是
此时灯L1的实际功率为

【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；两个灯泡串联，电流一样，分得的电压与电阻成正比，电阻越大，电压也大，灯泡越亮。
17.【解析】【解答】根据 可知，功率一定时，电压越高，电流越小，根据 可知，电流越小，导线中的电能损耗越小，所以使用高压输电。由图可知，该灯泡的功率为25W。假设在用电顶峰期时，该灯泡发光偏暗，说明实际功率未到达额定功率，灯泡功率偏小。
【分析】额定电压、额定电流和额定功率都是用电器正常工作时的量，用电器不正常工作时的量都记为实际电压、实际电流和实际功率，当用电器正常工作时，额定值等于实际值。
18.【解析】【解答】由吸热公式Q吸＝cm〔t－t0〕得Q吸= cm〔t－t0)=4.2×103J/〔kg·℃〕×0.5kg×〔35℃－15℃)=4.2×104J
【分析】结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量。
19.【解析】【解答】当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流，即I1=0.1A；
当再闭合开关S1时，两电阻并联，电流表测干路电流，
因为并联电路中各支路独立工作、互不影响，所以闭合开关S1时通过R1的电流不变；
因为并联电路中干路电流等于各支路电流之和，所以通过R2的电流等于电流表的变化量，即I2=0.5A﹣0.1A=0.4A；
因为并联电路中各支路两端的电压相等，所以闭合S、S1后，R1与R2的电功之比：
【分析】并联电路中各支路独立工作、互不影响；并联电路中干路电流等于各支路电流之和；并联电路中各支路两端的电压相等。
20.【解析】【解答】解：输电线的电阻与其长度成正比，设每km输电线的电阻为R0 ，

导线的短路位置离甲地为s，短路位置离乙地为100km﹣s，
那么Rab=2sR0 ， Rcd=2〔100km﹣s〕R0 ，
由欧姆定律得：U=IabRab ， U=IcdRcd ，
所以，IabRab=IcdRcd ，
即：0.3A×2sR0=1.2A×2〔100km﹣s〕R0 ，
解得：s=80km；
故答案为：80．
【分析】根据欧姆定律可计算电路中的电阻，进一步根据导体的材料粗细一样的条件下电阻与长度成正比的特点计算短路位置离甲地的距离．
三、实验题
21.【解析】【解答】(1)探究冰熔化时温度的变化规律时，用“水浴法加热〞，且试管里装有适量的碎冰，在加热过程中，碎冰受热均匀；并且温度变化比拟慢，便于记录实验温度；晶体熔化过程温度不变，故对应BC段；温度计分度值为1℃，且为零下，故读数为﹣2℃。
(2)DE段对应温度为98℃，此时烧杯中的水已经沸腾，烧杯和试管中的水温一样，DE段对应的温度叫做水的沸点；由于烧杯内的水沸腾时温度保持不变，试管内的水虽到达沸点，但不能继续吸热，所以不能沸腾。
(3)冰的熔化过程和水的沸腾过程具有的共同特点为：继续吸热，温度不变。

【分析】〔1〕在实验时选用碎冰块，目的是使冰受热均匀；晶体熔化时物体的温度保持不变，有确定的熔点，结合图像判断；通过观察温度计明确温度计的量程和分度值，再进展读数即可；
〔2〕沸腾的条件是到达沸点，持续吸热，试管内的水无法满足持续吸热的条件，故无法沸腾。
〔3〕沸腾和沸腾的条件都有持续吸热。
22.【解析】【解答】〔1〕在测量木块的密度时，由由 知道，需要用天平测量质量，用量筒测量体积；天平使用时，要放在水平的桌面上，当左盘高右盘低时，说明右边重，所以应将平衡螺母向左移动；
〔2〕根据题意知道，烧杯的质量是： ，由图甲知道，酱油和烧杯的总质量是： ；所以，烧杯中酱油的质量是： ，由图乙知道，量筒中酱油的体积是： ，
故酱油的密度是： ；
〔3〕由于把烧杯中的酱油全部倒入量筒中时，由于烧杯内壁粘有液体，所以测量的体积V偏小，由 知道，测量密度偏大；
〔4〕小华不小心将量筒打碎了，用天平也能测量出酱油的密度：
①调好天平，用天平测出空烧杯质量为m0 ；
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m1；那么水的质量是： ，由 知道，水的体积是： ，
③用另一个烧杯装满酱油，用天平测出烧杯和酱油的总质量为m2 ，那么水的质量是： ，而烧杯内水的体积等于酱油的体积，
④那么酱油的密度表达式是：

【分析】〔1〕利用量筒测量液体的体积；托盘天平称量前的调平，通过移动游码和平衡螺母来实现，把游码移至零刻度线处，哪个盘高平衡螺母就往哪调；
〔2〕当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，利用密度公式求解酱油的密度即可；
〔3〕将液体从烧杯倒入量筒中，少量液体会粘在烧杯的内壁上，测得的体积偏小，密度偏大；
〔4〕结合操作过程以及给出的数据，结合密度公式求解密度的表达式即可。
23.【解析】【解答】(1)电路是串联的，电压表测小灯泡的电压，滑片向右移动灯泡变亮，所以应选择滑动变阻器右下的接线柱，如以下图所示：

(2)闭合开关前，滑动变阻器的滑片应移到最大阻值处，即滑片应移动到A端。
(3)电路连接完成后，经检查无误，闭合开关，发现电流表有示数，说明电路是通路，但小灯不亮，那么原因可能是电路中电阻过大，电流过小，小灯泡亮度太低，所以看起来不亮，所以应移动滑动变阻器，减小滑动变阻器接入电路的阻值。
故答案为：B。
(4)电流表选择的小量程，分度值是0.02A，示数是0.3A，那么小灯泡的额定功率是

【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
〔2〕电路闭合开关，灯泡不亮，可能是由于滑动变阻器接入电路中的电阻过大导致电流最小，应减小滑动变阻器接入电路中的电阻；
〔3〕结合电阻两端的电压和电流，利用功率公式P=UI求解功率。
24.【解析】【解答】“步骤D〞测量的是桶和物块排开液体的重力。图1中， 为物块浸入液体时受到的浮力， 为物块排开液体的重力，假设 = ，那么可得验证阿基米德原理 。图2所示的装置叫做U形管压强计。U形管两液面相平，说明U形管液柱上方气体压强相等，假设用手按压金属盒上的橡皮膜时，U形管左侧液柱上方压强增大，左侧液柱液面下降，右侧液柱液面上升，最终两管中液面将不相平。
【分析】当溢水杯装满水时，排开的水才等于溢出的水，如果溢水杯没有装满，那么排开的体积小于溢出水的体积,
实验验证阿基米德原理，先测量物体的重力，把物体浸没在液体中，利用称重法测量物体的浮力，利用溢水杯收集物体排开的液体，测量排开液体的重力，最后比拟物体受到的浮力与排开液体的重力的关系即可。
四、计算题
25.【解析】【分析】〔1〕汽车的路程和运动的时间，利用速度公式求解速度；
〔2〕结合汽车受到的阻力与重力的关系求解阻力，汽车匀速运动，水平受力平衡，牵引力等于阻力；求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；
〔3〕发动机做功为有用功，释放的热量为总功，利用发动机做功除以燃料燃烧释放的热量即为热机效率。
26.【解析】【分析】〔1〕根据杠杆平衡条件，结合不同的力和力臂，可以计算力臂关系，再计算力的大小；根据不同的力对应的电阻，结合电压计算电流的大小；〔2〕根据电流和电阻的乘积计算压；〔3〕根据电源电压和电流的比值计算电阻；根据电流和电阻的乘积计算电压；结合力的不同，计算杠杆上力臂的大小。
