2021年中考物理压轴培优练《专题15电学图像和方程》学生版

这是一份2021年中考物理压轴培优练《专题15电学图像和方程》学生版，共9页。
1．（2018•常州）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U﹣I图象如图乙所示，则（ ）
A．电源电压为20V B．EF是V1表示数随A表示数变化的图象
C．滑动变阻器的最大阻值为10Ω D．整个电路的最大功率为14.4W
2．（2018•南通）如图甲，电源电压恒定，R0为定值电阻，电阻R的阻值随环境温度变化而改变。改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图乙所示，则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中，可能正确的是（ ）
A． B．C．D．

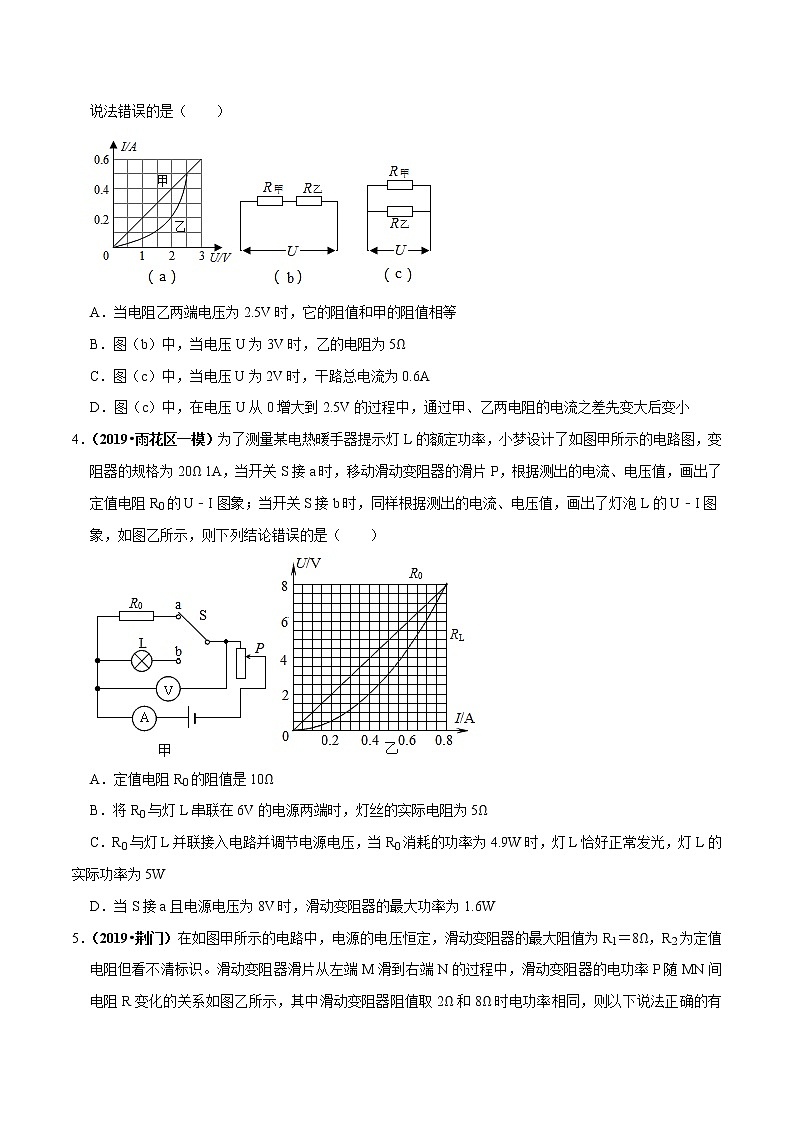

3．（2019•淮安）如图（a）所示是电阻甲和乙的I﹣U图象（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（ ）
A．当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等
B．图（b）中，当电压U为3V时，乙的电阻为5Ω
C．图（c）中，当电压U为2V时，干路总电流为0.6A
D．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小
4．（2019•雨花区一模）为了测量某电热暖手器提示灯L的额定功率，小梦设计了如图甲所示的电路图，变阻器的规格为20Ω 1A，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U﹣I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U﹣I图象，如图乙所示，则下列结论错误的是（ ）
A．定值电阻R0的阻值是10Ω
B．将R0与灯L串联在6V的电源两端时，灯丝的实际电阻为5Ω
C．R0与灯L并联接入电路并调节电源电压，当R0消耗的功率为4.9W时，灯L恰好正常发光，灯L的实际功率为5W
D．当S接a且电源电压为8V时，滑动变阻器的最大功率为1.6W

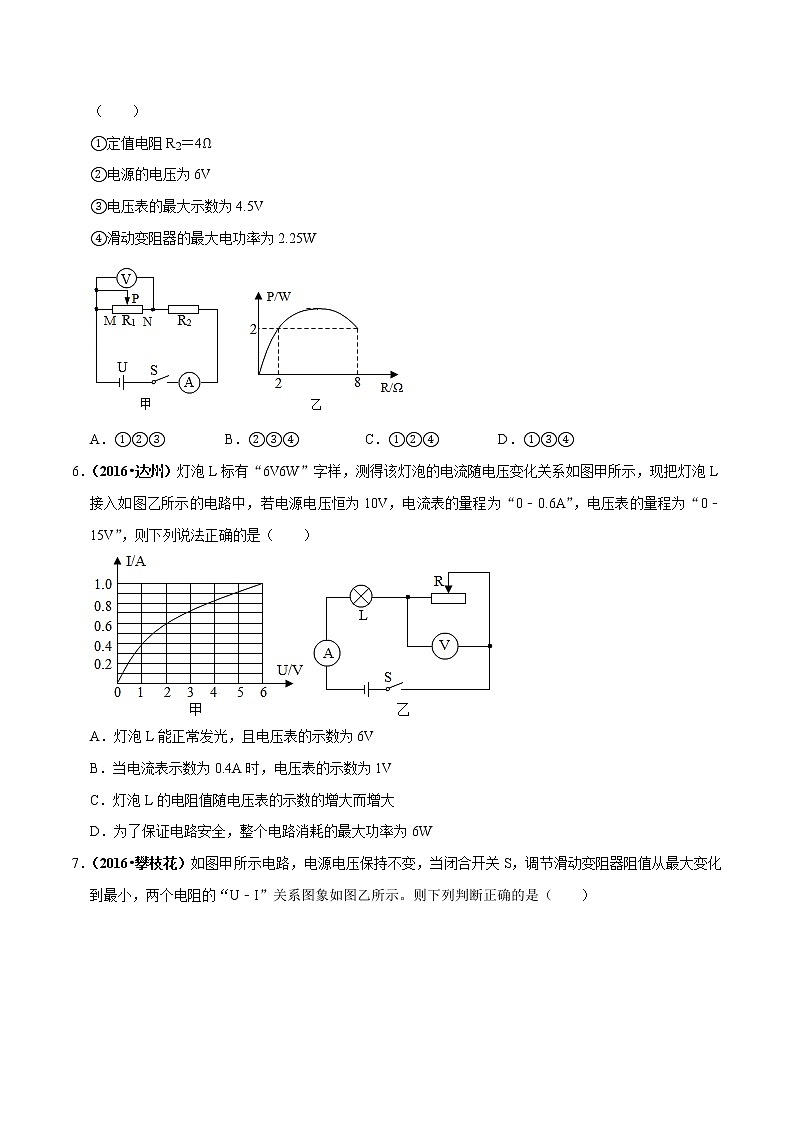

5．（2019•荆门）在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8Ω，R2为定值电阻但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随MN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率相同，则以下说法正确的有（ ）
①定值电阻R2＝4Ω
②电源的电压为6V
③电压表的最大示数为4.5V
④滑动变阻器的最大电功率为2.25W
A．①②③B．②③④C．①②④D．①③④
6．（2016•达州）灯泡L标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣15V”，则下列说法正确的是（ ）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
7．（2016•攀枝花）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电路消耗的总功率为1.8W
8．（2016•重庆）一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω 1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示。则以下判断正确的是（ ）
A．小灯泡的额定功率为0.88W B．滑片向左移时电压表示数变大，小灯泡变亮
C．变阻器允许连入电路的最大阻约为8.82Ω D．小灯泡正常发光2s内，变阻器产生的电热为3.04J
9．（2019•衡阳）（多选）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图象是（ ）
A． B．C．D．
10．（2012•达州）（多选）两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（ ）
A．乙消耗的电功率为3.6W B．甲消耗的电功率为3.6W
C．甲中的电流小于乙中的电流 D．甲的电阻值小于乙的电阻值
二．填空题（共6小题）
11．（2018•镇江）如图1所示，电压U＝12V，灯泡L的额定电压为9V，其电流与电压的关系如图2所示，滑动变阻器R的最大阻值为10Ω．则灯泡L正常发光时的功率为 W．阻值为 Ω．在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是 W．在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 （选填“一定向左”“一定向右”或“向左、向右均可”）。
12．（2015•眉山）如图是灯L和电阻R的电流随电压变化图象，电阻R的阻值为 Ω，若将他们串联接在电压为2.5V的电源两端，则电路中灯此时的电阻为 Ω。
13．（2012•达州）如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示。则小灯泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值为 Ω。
14．（2017•达州）如图所示是通过电路元件A和B的电流与其两端电压的关系图。则由图可知；若将A和B并联后接在电压为2V的电源两端，元件A、B的电功率之比为 ；若A和B串联后接在电压为3.5V的电源两端，电路消耗的功率为 W。
15．（2018•南充）如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，当灯电流为1A时，灯正常发光，则灯的额定功率为 W和滑动变阻器的最大值为 Ω。
16．（2019•南充）如图甲所示电源电压保持不变，小灯泡L标有“6V 3W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻R1的最大值为40Ω，定值电阻R2＝10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为 V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 Ω。
17．（2015•雅安）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图象。则该滑动变阻器的最大值是 Ω，电源电压是 V。
三．解答题（共4小题）
18．（2015•长沙）如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0～0.6A，电压表量程为0～15V．滑动变阻器R的最大阻值为200Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，灯泡的电阻不变，求：
（1）灯泡L正常发光时通过的电流。
（2）只闭合S和S2，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率。
（3）只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最小时，滑动变阻器R消耗的电功率。
19．（2018秋•裕安区校级月考）如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，
（1）求电源电压U
（2）求定值电阻R2的阻值
20．（2019•贵港）如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6V且灯丝电阻不随温度变化。当闭合开关S1、S3，断开开关S2，调节滑动变阻器R2的滑片，使电压表示数从1V变为3V的过程中，电路总功率变化了3.6W，其中电压表示数为3V时，电流表示数为0.3A；滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，滑动变阻器R2的滑片在a点、b点时，对应电压表示数为Ua、Ub，且Ub＝8Ua．求：
（1）定值电阻R1的阻值。
（2）电源电压。
（3）滑动变阻器R2的滑片从a点滑到b点过程中，R2接入电路的阻值范围。
（4）当闭合开关S1、S2，断开开关S3，滑动变阻器R2的滑片在中点时，小灯泡L恰好正常发光，其电功率为PL；当滑动变阻器R2的滑片在阻值最大处时，小灯泡L的电功率为PL′．则PL与PL′之比是多少？
21．（2019•隆化县二模）如图1所示，电源电压可调，R为标有“0.5A”字样的滑动变阻器，电流表量程为0～0.06A，L1、L2是额定电压均为3V的小灯泡，其电流与电压的关系如图2所示。若只闭合S1，电源电压调节为5V，滑片P滑至中点时灯正常发光。求：
（1）L1正常发光时的电阻。
（2）滑动变阻器的最大阻值。
（3）若改变开关状态，在滑动变阻器接入电路的电阻不小于2Ω的条件下移动滑片P，保证电路中至少有一只灯泡始终能正常发光，则对应电路的功率范围是多少。
