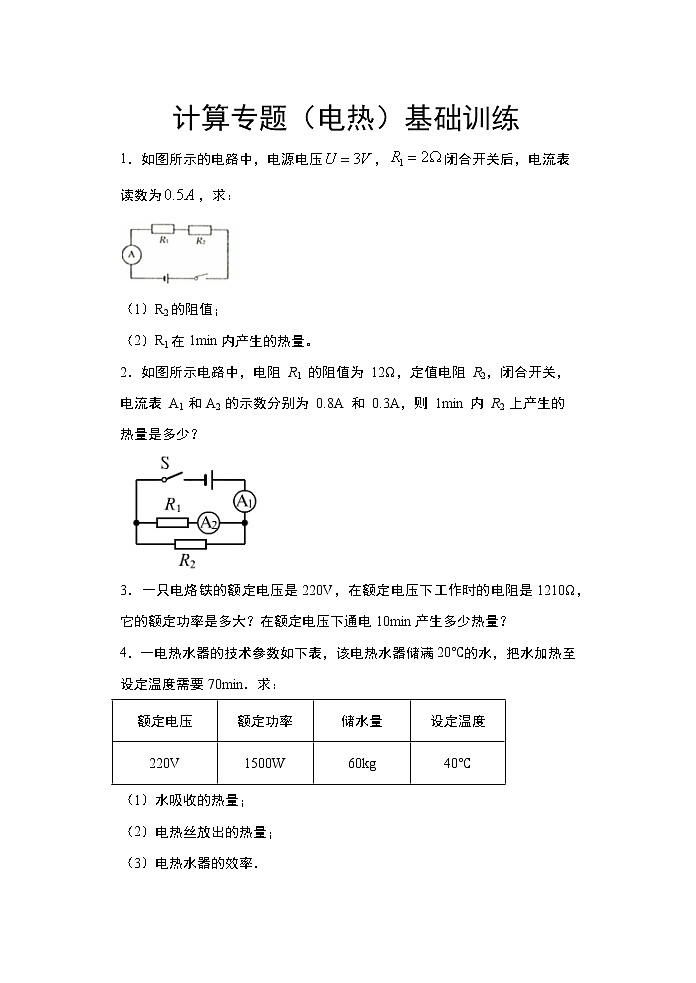

2021年中考物理二轮复习——计算专题（电热）基础训练

这是一份2021年中考物理二轮复习——计算专题（电热）基础训练，共10页。

（1）R2的阻值；
（2）R1在1min内产生的热量。
2．如图所示电路中，电阻 R1 的阻值为 12Ω，定值电阻 R2，闭合开关， 电流表 A1 和A2 的示数分别为 0.8A 和 0.3A，则 1min 内 R2 上产生的热量是多少？
3．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，它的额定功率是多大？在额定电压下通电10min产生多少热量？
4．一电热水器的技术参数如下表，该电热水器储满20℃的水，把水加热至设定温度需要70min．求：
（1）水吸收的热量；
（2）电热丝放出的热量；
（3）电热水器的效率．

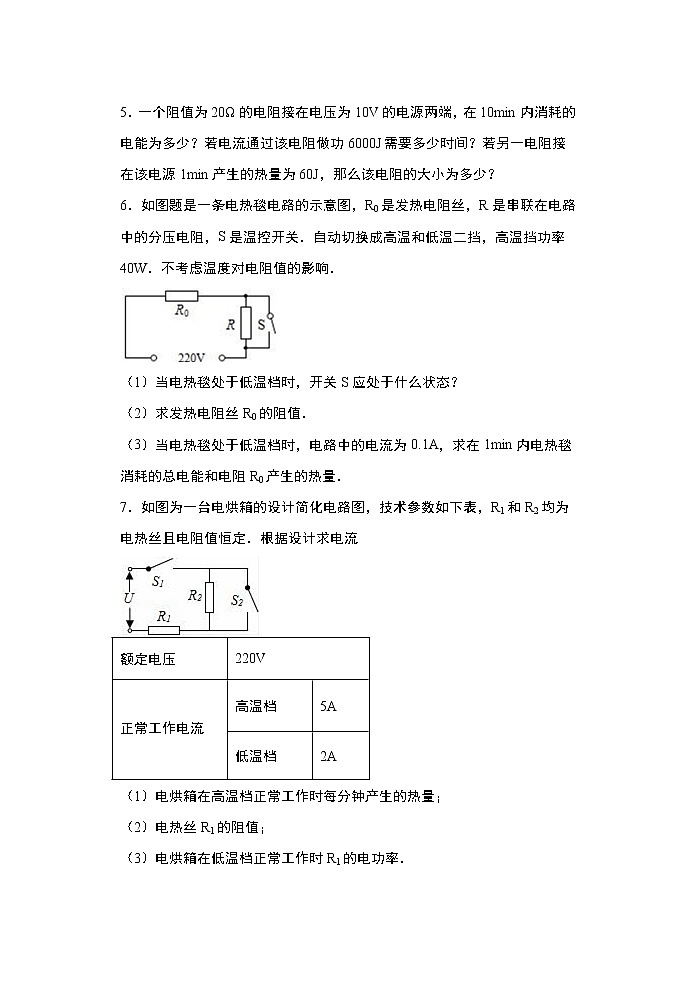

5．一个阻值为20Ω的电阻接在电压为10V的电源两端，在10min内消耗的电能为多少？若电流通过该电阻做功6000J需要多少时间？若另一电阻接在该电源1min产生的热量为60J，那么该电阻的大小为多少？
6．如图题是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．自动切换成高温和低温二挡，高温挡功率40W．不考虑温度对电阻值的影响．
（1）当电热毯处于低温档时，开关S应处于什么状态？
（2）求发热电阻丝R0的阻值．
（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的总电能和电阻R0产生的热量．
7．如图为一台电烘箱的设计简化电路图，技术参数如下表，R1和R2均为电热丝且电阻值恒定．根据设计求电流
（1）电烘箱在高温档正常工作时每分钟产生的热量；
（2）电热丝R1的阻值；
（3）电烘箱在低温档正常工作时R1的电功率．

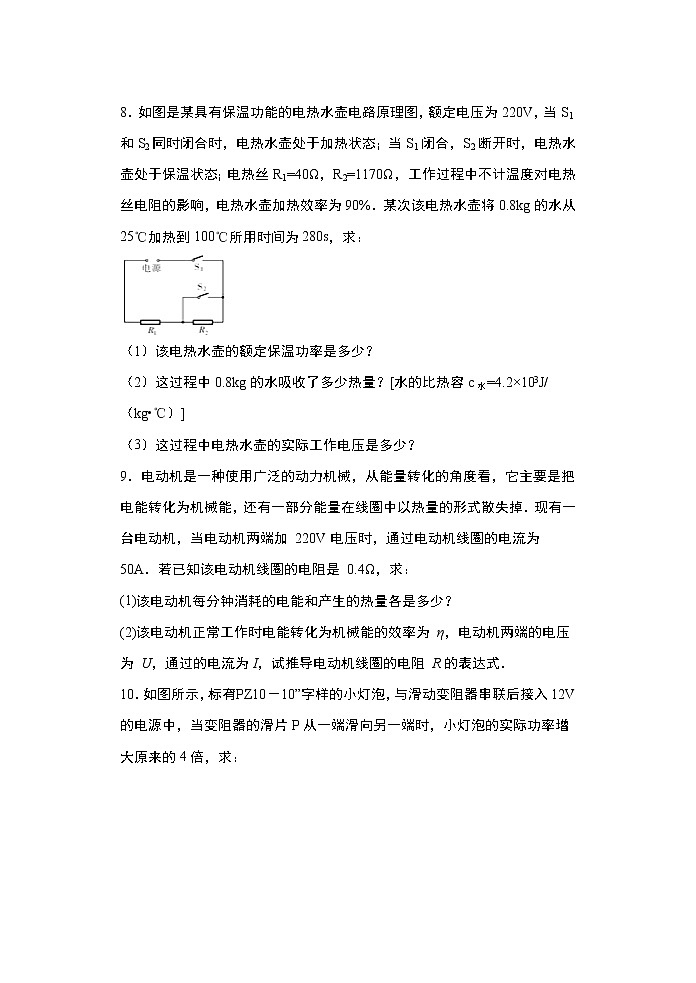

8．如图是某具有保温功能的电热水壶电路原理图，额定电压为220V，当S1和S2同时闭合时，电热水壶处于加热状态；当S1闭合，S2断开时，电热水壶处于保温状态；电热丝R1=40Ω，R2=1170Ω，工作过程中不计温度对电热丝电阻的影响，电热水壶加热效率为90%．某次该电热水壶将0.8kg的水从25℃加热到100℃所用时间为280s，求：
（1）该电热水壶的额定保温功率是多少？
（2）这过程中0.8kg的水吸收了多少热量？[水的比热容c水=4.2×103J/（kg•℃）]
（3）这过程中电热水壶的实际工作电压是多少？
9．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加 220V电压时，通过电动机线圈的电流为 50A．若已知该电动机线圈的电阻是 0.4Ω，求：
(1)该电动机每分钟消耗的电能和产生的热量各是多少？
(2)该电动机正常工作时电能转化为机械能的效率为 η，电动机两端的电压为 U，通过的电流为I，试推导电动机线圈的电阻 R的表达式．
10．如图所示，标有“PZ10－10”字样的小灯泡，与滑动变阻器串联后接入12V的电源中，当变阻器的滑片P从一端滑向另一端时，小灯泡的实际功率增大原来的4倍，求：
（1）变阻器的最大阻值。
（2）变阻器接入电路的阻值多大时，小灯泡恰好正常发光？
（3）当小灯泡正常发光时，3min内电流通过变阻器产生的热量是多少？
11．在厨房里安装如图甲所示俗称“小厨宝”的电热水龙头，使用起来非常方便，旋转手柄S可处于冷水挡a、温水挡b或热水挡c，它的简要工作电路如图乙所示，虚线方框内有 “小厨宝”的两个发热电阻（未画出），温水挡的发热电阻R1=44，电源电压为220V．
（1）当S旋到b挡位时，求通电l0s电流产生的热量．
（2）当S旋到c挡位时，水龙头的电功率为2 000W，求此时发热电阻的总阻值．
（3）请你在虚线方框内画出发热电阻的电路，并连接到相应的挡位和“c”点．
12．某型号家用电饭锅有高温烧煮和保温焖饭两个挡位，其原理如图所示，和为两个加热电阻．已知电阻，保温焖饭时电饭锅的功率．
(1)求电饭锅高温烧煮的功率；
(2)求保温焖饭时电路中的电流和两端的电压；
(3)有一次做晚饭，用该电饭锅高温烧煮，保温焖饭，则此过程中，电饭锅消耗多少度电？
13．在如图所示的电路中，电源电压恒为9V，电阻R1的阻值为10Ω。闭合开关S后电流表的示数为0.5A。求∶
(1)电阻R2的阻值；
(2)通电30s，电阻R1消耗的电能。
14．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图像，请你综合应用所学知识解答下列问题：
(1)R的阻值是多少Ω？
(2)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则LED灯的功率为多少W？
(3)如图乙所示，将LED灯与R串联在电路中，若R中的电流为0.01A，则定值电阻R在10s内产生的热量是多少J？
15．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
（1）S闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量．
16．有一台电动机，额定电压3V，额定电流1A，电动机线圈电阻0.5Ω。这台电动机正常工作1min。
(1)消耗的电能为多少？
(2)产生的热量是多少？
(3)输出的机械能为多少？
17．如图所示的电路中，电源电压恒为10V，电阻R1的阻值为30Ω，闭合开关S，电流表示数为0.2A。求：
(1)电阻R1两端的电压U1；
(2)电阻R2的阻值；
(3)电路工作10秒钟，电流通过电阻R1和R2产生的总热量Q。
18．如图所示是小萱家的一个快热式电热水龙头，下表中列出了这只电热水龙头的部分技术参数，求：
（1）此电热水龙头正常工作20s产生的热量Q；
（2）此电水壶正常工作时的电阻值R（结果保留整数）。
19．图甲是两档空气炸锅，图乙是其内部简化电路，均为发热体，将开关S分别置于1、2两位置时，空气炸锅处于不同的档位。已知两档空气炸锅的高温档功率为900W， 阻值为96.8Ω，求：
(1)试分析说明空气炸锅在高温和低温档时，开关S分别处于哪个位置？
(2)发热体R1的阻值是多少？
(3)空气炸锅高温档一次性可装入200克牛柳，若将这些牛柳从40℃加热到190℃，需要多长时间？，设加热其间牛柳的比热容不变，不计热量损失。
20．有的高档小轿车座椅中安装有高低温挡的电加热器，其高温挡工作原理相当于如图所示的电路图，电源电压恒定不变，其中R1=12Ω，R2=6Ω，开关都闭合后，通过R1的电流为2A，求：
（1）R1两端的电压？
（2）R2通过的电流？
（3）通电1分钟，整个电路产生的热量是多少？
1．（1）4Ω（2）30J
2．108J
3．40W 2.4×104J
4．（1）5.04×106J；（2）6.3×106J；（3）80%．
5．（1）3000J；（2）20min；（3）100Ω．
6．（1）断开；（2）略；（3）726J
7．（1）6.6×104J；（2）44Ω；（3）176W．
8．（1）40W；（2）2.52×10﹣5J； （3）200V
9．(1) 6.6×105J 6×104J (2) R=
10．（1）10；（2）2；（3）360J.
11．（1）11000J（2）24.2Ω（3）
12．（1）（2）0.1A 4.4V（3）
13．(1)8 Ω；(2)75J
14．(1)50Ω；(2)0.02W；(3)0.05J
15．（1）440W （2）220Ω（3）1.056×106J
16．（1）180J （2）30J （3）150J
17．(1)6V；(2)20；(3)20J
18．(1)；(2)
19．(1)当S置于1位置时，空气炸锅处于高温状态；当S置于2位置时，空气炸锅处于低温状态；(2) 121Ω；(3)100s
20．（1）R1两端的电压为24V；
（2）R2通过的电流为4A；
（3）通电1分钟，整个电路产生的热量是8640J．
额定电压
额定功率
储水量
设定温度
220V
1500W
60kg
40℃
额定电压
220V
正常工作电流
高温档
5A
低温档
2A
型号
ML—08
额定电压
220V
频率
50Hz
额定功率
3000W
