广西桂林市2021年中考物理模拟试卷

这是一份广西桂林市2021年中考物理模拟试卷，共14页。试卷主要包含了填空题〔共8题；共16分〕，作图题〔共2题；共4分〕，实验题〔共3题；共9分〕，计算题〔共3题；共45分〕等内容，欢迎下载使用。

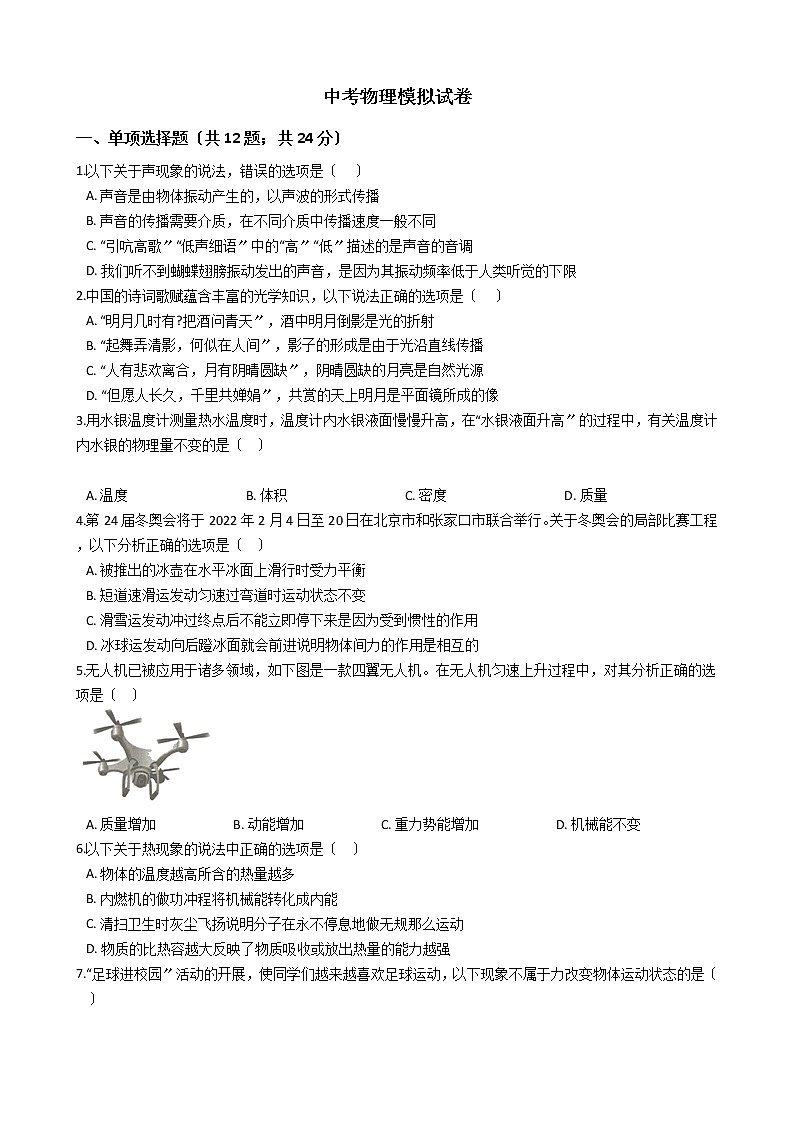

中考物理模拟试卷
一、单项选择题〔共12题；共24分〕
1.以下关于声现象的说法，错误的选项是〔    〕
A. 声音是由物体振动产生的，以声波的形式传播
B. 声音的传播需要介质，在不同介质中传播速度一般不同
C. “引吭高歌〞“低声细语〞中的“高〞“低〞描述的是声音的音调
D. 我们听不到蝴蝶翅膀振动发出的声音，是因为其振动频率低于人类听觉的下限
2.中国的诗词歌赋蕴含丰富的光学知识，以下说法正确的选项是〔    〕
A. “明月几时有?把酒问青天〞，酒中明月倒影是光的折射
B. “起舞弄清影，何似在人间〞，影子的形成是由于光沿直线传播
C. “人有悲欢离合，月有阴晴圆缺〞，阴晴圆缺的月亮是自然光源
D. “但愿人长久，千里共婵娟〞，共赏的天上明月是平面镜所成的像
3.用水银温度计测量热水温度时，温度计内水银液面慢慢升高，在“水银液面升高〞的过程中，有关温度计内水银的物理量不变的是〔   〕

A. 温度                                     B. 体积                                     C. 密度                                     D. 质量
4.第24届冬奥会将于2022年2月4日至20日在北京市和张家口市联合举行。关于冬奥会的局部比赛工程，以下分析正确的选项是〔   〕
A. 被推出的冰壶在水平冰面上滑行时受力平衡
B. 短道速滑运发动匀速过弯道时运动状态不变
C. 滑雪运发动冲过终点后不能立即停下来是因为受到惯性的作用
D. 冰球运发动向后蹬冰面就会前进说明物体间力的作用是相互的
5.无人机已被应用于诸多领域，如下图是一款四翼无人机。在无人机匀速上升过程中，对其分析正确的选项是〔   〕

A. 质量增加                        B. 动能增加                        C. 重力势能增加                        D. 机械能不变
6.以下关于热现象的说法中正确的选项是〔   〕
A. 物体的温度越高所含的热量越多
B. 内燃机的做功冲程将机械能转化成内能
C. 清扫卫生时灰尘飞扬说明分子在永不停息地做无规那么运动
D. 物质的比热容越大反映了物质吸收或放出热量的能力越强

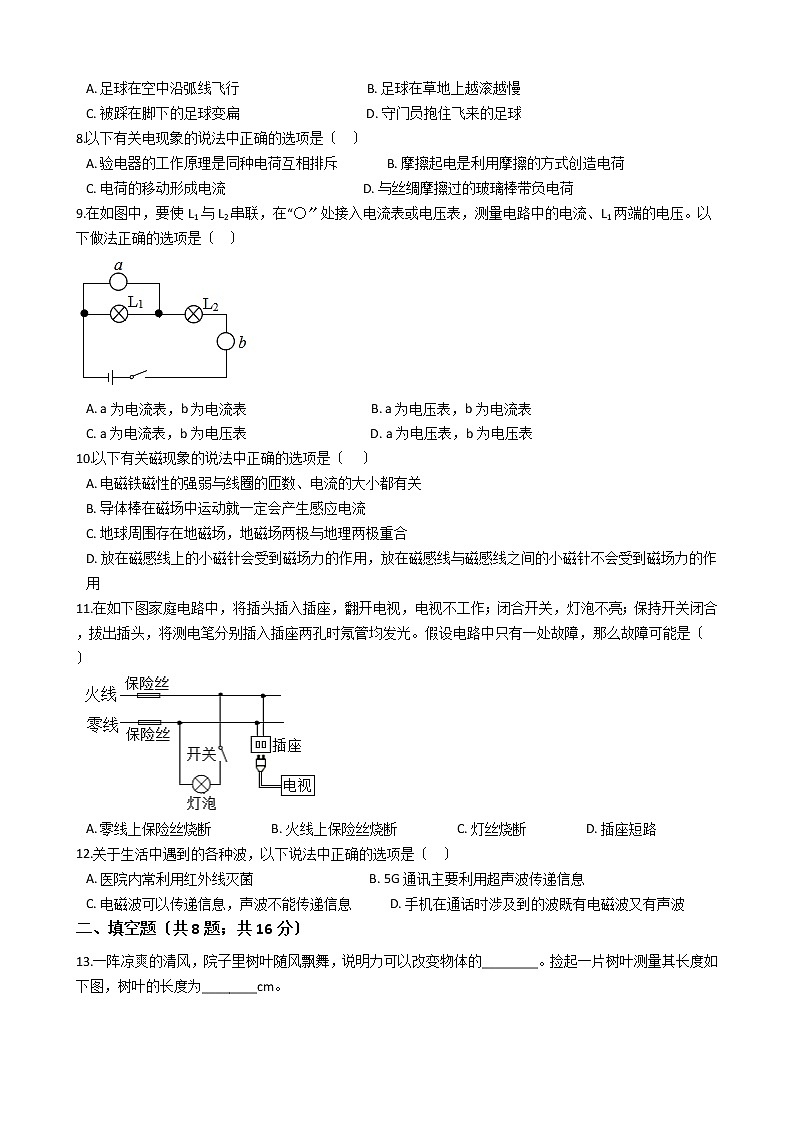

7.“足球进校园〞活动的开展，使同学们越来越喜欢足球运动，以下现象不属于力改变物体运动状态的是〔   〕
A. 足球在空中沿弧线飞行                                       B. 足球在草地上越滚越慢
C. 被踩在脚下的足球变扁                                       D. 守门员抱住飞来的足球
8.以下有关电现象的说法中正确的选项是〔   〕
A. 验电器的工作原理是同种电荷互相排斥               B. 摩擦起电是利用摩擦的方式创造电荷
C. 电荷的移动形成电流                                           D. 与丝绸摩擦过的玻璃棒带负电荷
9.在如图中，要使L1与L2串联，在“〇〞处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的选项是〔   〕

A. a为电流表，b为电流表                                       B. a为电压表，b为电流表
C. a为电流表，b为电压表                                       D. a为电压表，b为电压表
10.以下有关磁现象的说法中正确的选项是〔    〕
A. 电磁铁磁性的强弱与线圈的匝数、电流的大小都有关
B. 导体棒在磁场中运动就一定会产生感应电流
C. 地球周围存在地磁场，地磁场两极与地理两极重合
D. 放在磁感线上的小磁针会受到磁场力的作用，放在磁感线与磁感线之间的小磁针不会受到磁场力的作用
11.在如下图家庭电路中，将插头插入插座，翻开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。假设电路中只有一处故障，那么故障可能是〔   〕

A. 零线上保险丝烧断                  B. 火线上保险丝烧断                  C. 灯丝烧断                  D. 插座短路
12.关于生活中遇到的各种波，以下说法中正确的选项是〔   〕
A. 医院内常利用红外线灭菌                                    B. 5G通讯主要利用超声波传递信息
C. 电磁波可以传递信息，声波不能传递信息           D. 手机在通话时涉及到的波既有电磁波又有声波
二、填空题〔共8题；共16分〕

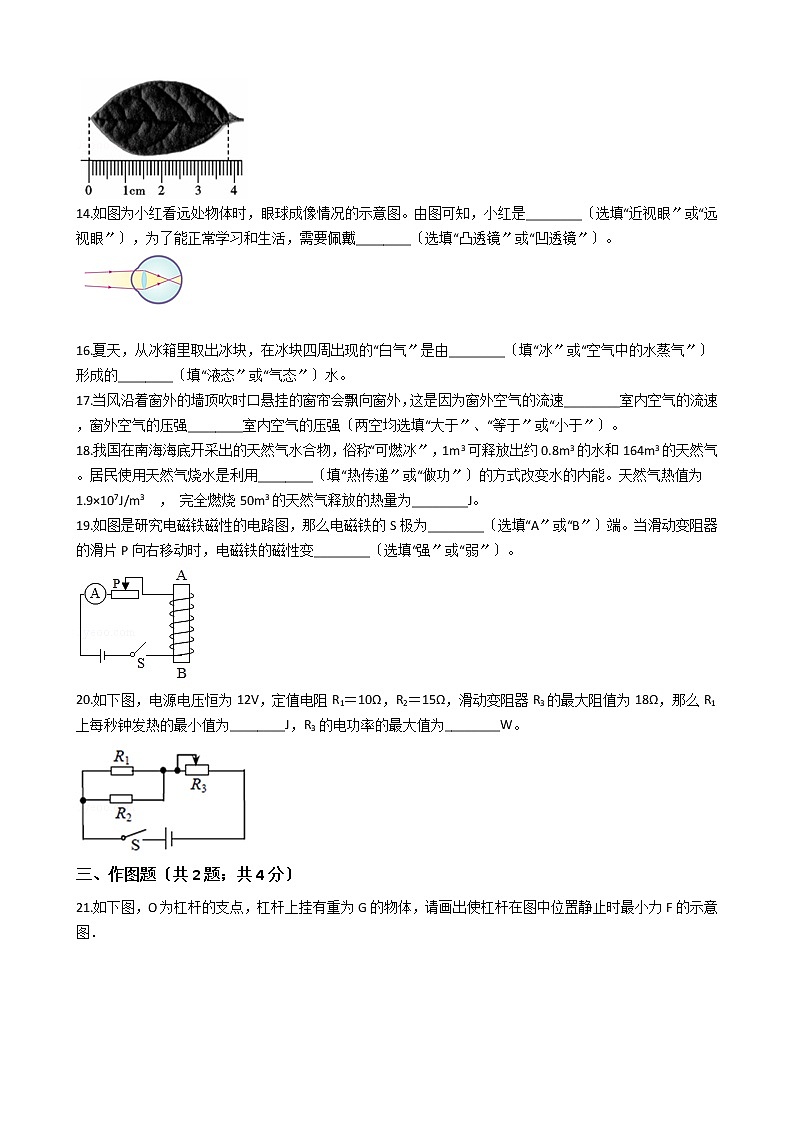

13.一阵凉爽的清风，院子里树叶随风飘舞，说明力可以改变物体的________。捡起一片树叶测量其长度如下图，树叶的长度为________cm。

14.如图为小红看远处物体时，眼球成像情况的示意图。由图可知，小红是________〔选填“近视眼〞或“远视眼〞〕，为了能正常学习和生活，需要佩戴________〔选填“凸透镜〞或“凹透镜〞〕。


16.夏天，从冰箱里取出冰块，在冰块四周出现的“白气〞是由________〔填“冰〞或“空气中的水蒸气〞〕形成的________〔填“液态〞或“气态〞〕水。
17.当风沿着窗外的墙顶吹时口悬挂的窗帘会飘向窗外，这是因为窗外空气的流速________室内空气的流速，窗外空气的压强________室内空气的压强〔两空均选填“大于〞、“等于〞或“小于〞〕。
18.我国在南海海底开采出的天然气水合物，俗称“可燃冰〞，1m3可释放出约0.8m3的水和164m3的天然气。居民使用天然气烧水是利用________〔填“热传递〞或“做功〞〕的方式改变水的内能。天然气热值为1.9×107J/m3 ， 完全燃烧50m3的天然气释放的热量为________J。
19.如图是研究电磁铁磁性的电路图，那么电磁铁的S极为________〔选填“A〞或“B〞〕端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变________〔选填“强〞或“弱〞〕。

20.如下图，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，那么R1上每秒钟发热的最小值为________J，R3的电功率的最大值为________W。

三、作图题〔共2题；共4分〕
21.如下图，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图．

22.在图中，请你标出小磁针的N极和A点的磁感线方向。

四、实验题〔共3题；共9分〕
23.如图是探究“凸透镜成像规律〞的实验装置。

〔1〕为了使烛焰的像呈现在光屏的中央，应调整烛焰、凸透镜和光屏使它们的中心大致在________。
〔2〕当蜡烛位于图中的B处时，移动光屏到D处，观家到光屏上呈现清晰的像，此时像和物大小相等，那么该凸透镜焦距为________cm。
〔3〕紧接着用不透明的硬纸板挡住凸透镜的下半局部，发现光屏上呈现的像是________〔选填“完整〞或“不完整〞〕的。
〔4〕当把蜡烛向右移动5cm，屏上的像变得模糊。要使像变清晰光屏应向右适当移动，此时光屏上的像应该是倒立、________〔选填“放大〞“等大〞或“缩小〞〕的实像。
24.弹簧测力计是我们在许多力学实验中常用的测量工具，让我们利用它来探究力学中蕴含的奥秘吧!

〔1〕小聪用弹簧测力计探究“浮力大小与哪些因素有关〞，实验过程如图一所示。
①在图一甲中测量物体重力前应先明确弹簧测力计的量程和________，观察指针是否指在零刻度线的位置。
②分析图一中实验数据可知，物体浸没在水中时受到的浮力为________N。
③比拟图一中甲、乙、丙三次的实验数据，可知浮力的大小与________有关。
④小聪通过数据还计算出了物体A的体积为________m3 ， A的密度为________kg/m3。
〔2〕小明用弹簧测力计探究“影响滑动摩擦力大小的因素〞，实验装置如图二所示
①实验中为了测量滑动摩擦力的大小，用弹簧测力计沿水平方向拉动木块，应使其做________运动。
②比拟A、B两图中弹簧测力计的示数，可得出结是：________滑动摩擦力越大。利用此结论，如果要在拔河比赛中获胜应选用图三中________类型的鞋〔填字母〕。
③小明利用图C继续进展探究时，突然拉动下面木块，观察到上面的小木块向后倾倒，那么上面小木块受到摩擦力的方向是向________〔选填“前〞或“后〞〕的。
25.小军同学在“测定小灯泡电功率〞的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V〔灯丝电阻约为12Ω〕

〔1〕为了能够顺利完成该实验探究，以下两种规格的滑动变阻器应选用_____〔选填“A〞或“B〞〕
A.“10Ω 5A〞的滑动变阻器
B.“50Ω 0.5A〞的滑动变阻器
〔2〕闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，假设电路只有一处故障，那么故障原因是________．
〔3〕根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像〔如图乙所示〕，分析图像可知：小灯泡的额定功率为________W．
〔4〕完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，电源电压恒为U，定值电阻的阻值为R0 ， 请你完成下面实验步骤：
①________〔填写S、S1、S2的通断情况〕，调节滑动变阻器的滑片使电压表示数为________；
②________〔填写S、S1、S2的通断情况〕，保持滑动变阻器的滑片不动，读出电压表示数为U1；
③灯泡额定功率的表达式为P额＝________．
五、计算题〔共3题；共45分〕
26.小夏利用如下图的滑轮组，将重量为280N的物体匀速提升了2m．他自身的重量为500N，对绳子施加的拉力F=200N，两脚与地面接触的总面积S=400cm2 ． 求此过程中：

〔1〕小夏对地面的压强；
〔2〕拉力F做的功；
〔3〕该滑轮组的机械效率．
27.某款电热水壶的相关信息如表所示，现在该水壶内装入质量为1kg、初温为20℃的水，放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开(不计热量损失)求：
额定功率
1000W
自重
5N
与桌面接触面积
200cm2
〔1〕装入水后水壶对桌面的压强p；
〔2〕水吸收的热量Q；
〔3〕将水烧开所需时间t；(c=4.2×103J/(kg·℃),g=10N/kg)
28.家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S按下，电饭锅处于加热状态，当感温铁氧体温度到达103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。某家用电饭锅内部电路简化示意图如图甲，某次使用该电饭锅在220V的电压下煮饭过程中，通过的电流随时间变化的图象如图乙。

〔1〕该电饭锅此次工作30分钟消耗的电能为多少？
〔2〕电阻R1与R2的阻值之比为多少？
〔3〕假设要使该电饭锅的加热功率提高到1100W，可以给电阻R1并联一个阻值为多大的电阻R3？

答案解析局部
一、单项选择题
1.【解析】【解答】A.振动发声，并以波的形式传播，振动停顿，声音停顿；A不符合题意；B.声音在不同介质传播速度不同，固体大于液体，液体大于气体；B不符合题意；C.响度表示声音的大小，“引吭高歌〞“低声细语〞中的“高〞“低〞表示的是声音的大小，故描述的是响度。C错误，符合题意；D.人耳能听见的声音频率为20Hz到20000Hz，蝴蝶翅膀振动的频率低于20Hz，属于次声波，人耳无法听见。D不符合题意。
故答案为：C
【分析】(1)音调:是指声音的上下，它与发声体的频率有关系.(2)响度:是指声音的大小，跟发声体的振幅、声源与听者的距离有关系.
可听声：频率在20Hz～20000Hz之间的声波：超声波：频率高于20000Hz的声波；次声波：频率低于20Hz的声波.
2.【解析】【解答】酒中明月倒影，属于平面镜成像，是由光的反射形成的，A不符合题意；影子是由光的直线传播过程中，遇到不透明物体，阻挡了光的传播，在其后边形成的一个黑色的区域，B符合题意；月亮本身并不发光，不是光源，是因为反射了太阳光才被人看见的，C不符合题意；太阳发出的光射到月亮上发生反射，然后射入人的眼睛，所以，不属于平面镜成像，D不符合题意。
故答案为：B
【分析】〔1〕光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
〔2〕光线传播到两种介质的外表上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
3.【解析】【解答】在水银温度计示数上升的过程中，水银的体积在变大，质量是物体内所含物质的多少，由此可知，质量与物体的温度和体积无关，所以水银的质量不变，密度是单位体积某种物质的质量，虽然水银的质量不变，但由于水银的体积变大了，所以水银的密度减小了，D符合题意，ABC不符合题意。
故答案为：D。
【分析】物体有热胀冷缩的性质，温度变化，体积会变化，它的密度随温度变化；一般来说物质的密度是随着温度升高而变小.
4.【解析】【解答】解：A、被推出的冰壶在水平冰面上滑行时做减速运动，处于非平衡状态，所以受力不平衡。A不符合题意；
B、短道速滑运发动匀速过弯道时运动方向发生改变，所以运动状态改变，B不符合题意；
C、滑雪运发动冲过终点后不能立即停下来是因为运发动具有惯性，惯性不是力，不能说受到惯性的作用；C不符合题意；
D、物体间力的作用是相互的，冰球运发动向后蹬冰面，冰面同时给运发动一个反作用，所以运发动就会前进，D符合题意。
故答案为：D
【分析】物体间力的作用是相互的. (一个物体对别的物体施力时，也同时受到后者对它的力).
力的作用效果：力可以改变物体的运动状态，还可以改变物体的形状.〔物体形状或体积的改变，叫做形变.〕
物体在不受力或受到平衡力作用下都会保持静止状态或匀速直线运动状态.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
5.【解析】【解答】无人机匀速上升过程中，无人机的质量不变，高度增大，重力势能增大；速度不变，质量不变，其动能不变；无人机上升过程中，没有发生弹性形变，不具有弹性势能，所以机械能等于重力势能与动能的总和，重力势能增大，动能不变，其机械能增大。
故答案为：C。
【分析】动能大小的影响因素：质量、速度.质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度.机械能：动能和势能的统称.〔机械能=动能+势能〕
6.【解析】【解答】解：A、热量是一个过程量，不能说物体含有多少热量，只能说吸收热量或放出热量，A不符合题意；
B、内燃机的一个工作循环有四个冲程，做功冲程是将内能转化成机械能，B不符合题意；
C、灰尘是可以看得见的物体，因此灰尘的飞扬不是分子的运动，而是物体的机械运动，C不符合题意；
D、比热容是物质的一种特性，它反映了物质吸收或放出热量的能力，比热容越大反映了物质吸收或放出热量的能力越强，D符合题意。
故答案为：D。
【分析】热量是在热传递过程中,物体吸收或放出热的多少,其实质是内能的变化量.热量跟热传递严密相连,离开了热传递就无热量可言.对热量只能说“吸收多少〞或“放出多少〞,不能在热量名词前加“有〞或“没有〞“含有〞.
汽油机四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能.
机械运动是宏观物体的运动，分子热运动，即扩散现象是肉眼看不见的，在不知不觉中发生的.
比热容是物质的一种特性，它反映了物质吸收或放出热量的能力，比热容越大反映了物质吸收或放出热量的能力越强.
7.【解析】【解答】A．足球在空中沿弧线飞行时由于运动方向在不断改变，说明足球的运动状态发生了变化，A属于力改变物体运动状态的情形；
B．足球在草地上越滚越慢，说明足球的速度变小，即运动状态发生了变化，B属于力改变物体运动状态的情形；
C．被踩在脚下的足球变扁，说明在力的作用下足球发生了形变，属于力改变物体的形状的情形；
D．守门员抱住飞来的足球，说明足球的速度变小了，即运动状态发生了变化，D属于力改变物体运动状态的情形。
故答案为：C
【分析】物体的运动状态包括物体运动的速度快慢和物体运动的方向，只要是速度的大小或者物体运动的方向都发生改变的，都为物体运动状态改变.
8.【解析】【解答】解：A、验电器的工作原理是同种电荷相互排斥，A符合题意；
B、摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，B不符合题意；
C、电荷的定向移动才会形成电流，C不符合题意；
D、据课本可知，丝绸摩擦过的玻璃棒带正电，D不符合题意。
故答案为：A。
【分析】不同物质组成的物体相互摩擦时，原子核束缚电子的本领不同，原子核束缚电子本领强的夺得电子带负电，原子核束缚电子本领弱的失去电子带正电；电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.
电荷的定向移动形成电流.
9.【解析】【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故答案为：B。
【分析】在圆圈中填入电表的原那么是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路.
10.【解析】【解答】A．电磁铁磁性强弱与电流大小、线圈匝数有关，电流越大、线圈匝数越多，电磁铁的磁性就越强，A符合题意；
B． 闭合电路的局部导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，B不符合题意；
C．地球周围存在磁场，地磁的北极在地理南极附近，C不符合题意；
D．磁感线是为了表示磁场而画出来的一种曲线，小磁针只要在磁场中都会受到磁场力的作用，D不符合题意。
故答案为：A

【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；同时物质的磁场强度与温度有关系，温度越高，物质的磁性就越小。
11.【解析】【解答】将插头插入插座，翻开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；假设灯丝烧断，那么电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的〔即插孔的左孔通过灯泡、开关与火线相连，如以下图〕；插孔的右孔能使氖管发光，说明红色线是通的〔即火线是完好的〕，综合分析可知是A点左侧的零线断路〔可能是零线上保险丝烧断〕。

故答案为：A。
【分析】判断家庭电路故障问题，主要看试电笔的氖管是否发光，发光说明和火线是通路的.
12.【解析】【解答】解：A、紫外线的常见应用：消毒、使荧光物质发光；A不符合题意。
B、5G通信是用电磁波传递信息；B不符合题意。
C、电磁波与声波都能传递信息与能量；C不符合题意。
D、手机把信息的传递给对方的时候是利用电磁波，但是手机内部需要把声信号先转化为电信号；D符合题意。
故答案为：D。
【分析】明确超声波、次声波、电磁波的区别与性质，逐项分析即可.
二、填空题
13.【解析】【解答】解：院子里树叶随风飘舞，说明力可以改变物体的运动状态；
由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；树叶左侧与0刻度线对齐，右侧约为3.83cm，那么树叶的长度为L＝3.83cm。
故答案为：运动状态；3.83。
【分析】物体的运动状态包括物体运动的速度快慢和物体运动的方向，只要是速度的大小或者物体运动的方向都发生改变的，都为物体运动状态改变.
结合刻度尺的分度值读出示数，注意刻度尺读数时，要估读到分度值的下一位.
14.【解析】【解答】解：图中像成在视网膜前，说明他属于近视眼；这是因为近视眼是晶状体曲度变大，会聚能力增强，所以像呈在视网膜的前方，应佩戴发散透镜即凹透镜进展矫正。
故答案为：近视眼；凹透镜
【分析】近视眼看不清远处的景物，需要配戴凹透镜；远视眼看不清近处的景物，需要配戴凸透镜〔凸透镜对光线有会聚作用，凹透镜对光线有发散作用〕.
15.【解析】【解答】解：百米赛跑时，路程一样，由题中数据可知小聪所用的时间比小明少，根据v= 知，小聪的短跑速度较大。
在奔跑过程中，小明以自己为参照物，观众与小明之间的位置发生了变化，那么观众是运动的，所以小明观察到现众在向后运动。
故答案为：小聪；自己
【分析】根据v= 可比拟速度大小；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.
16.【解析】【解答】解：夏天，从冰箱里取出的冰块温度非常低，周围空气中的水蒸气遇到温度较低的冰块液化而成的小水滴，就是我们看到的“白气〞，属于液化现象。
故答案为：水蒸气；液态。
【分析】液化：物质从气态变成液态的过程叫液化，液化要放热.使气体液化的方法有：降低温度和压缩体积.〔液化现象如：“白气〞、雾、等〕
17.【解析】【解答】风沿着窗外的墙顶吹时，窗帘外侧空气流速大，压强小，内侧空气流速慢，压强大，窗外空空气的流速大于室内空气的流速，窗外空气的压强小于室内空气的压强，在内外压强差的作用下，窗帘被压向窗户外面。
故答案为：大于；小于。
【分析】对于流体压强问题，要明确被研究的物体，物体的哪两个侧面流体流速不同，判断两个侧面的压强情况，进而判断物体在压强差作用下的运动情况.
18.【解析】【解答】解：居民使用天然气烧水是通过热传递的方式改变了水的内能；完全燃烧50m3的天然气释放的热量：Q放＝Vq＝50m3×1.9×107J/m3＝9.5×108J。
故答案为：热传递；9.5×108。
【分析】物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小.
利用Q放＝Vq求得天然气释放的热量.
19.【解析】【解答】解：〔1〕由图看出，电流从电磁铁下端流入，依据安培定那么，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极，B端的磁极为S极。〔2〕滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
故答案为：B；弱。
【分析】利用安培定那么判断电磁铁的磁极；电磁铁的磁性强弱和线圈的匝数、电流大小有关；滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电流变小，据此分析解答.
20.【解析】【解答】解：〔1〕由图知，R1与R2并联后与变阻器R3串联，根据串联电路的分压原理知，当变阻器连入阻值最大时，并联局部两电阻分得电压最小，此时R1上每秒钟发热最少，
并联局部的总电阻：R＝ ＝ ＝6Ω，
由串联电路特点和欧姆定律有： ＝ ，
那么： ＝ ＝ ＝ ，
又因为：U并+U滑＝U＝12V，
所以U1＝U并＝ U＝ ×12V＝3V，
那么R1上每秒钟发热的最小值：Q1最小＝W1最小＝ t＝ ＝0.9J；〔2〕由串联电路特点和欧姆定律可得，电路中的电流：I＝ ，
滑动变阻器消耗的电功率：P3＝I2R3＝〔 〕2R3＝ •R3 ，
所以，当R3＝R并＝6Ω时，滑动变阻器消耗的电功率最大，最大为：
P3最大＝ •R3＝ ＝ ＝6W。
故答案为：0.9；6。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，当变阻器连入阻值最大时，R1上每秒钟发热最少，由电路特点和欧姆定律计算此时R1的电压，从而计算其每秒钟发热的最小值；同理，根据电阻的串联和欧姆定律表示出电路中的电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，根据数据知识判断滑动变阻器消耗功率最大时R2的阻值，进一步求出滑动变阻器消耗的最大功率.
三、作图题
21.【解析】【解答】在阻力与阻力臂一定时，要使动力最小，那么动力臂必须最长；由图可知，O为支点；当动力作用在杠杆的最右端，且支点O到杠杆最右端的距离作为动力臂时，动力臂最长，此时的动力最小；过杠杆的最右端作垂直于力臂向上的力F，即为最小力F的示意图．如以下图所示：


【分析】杠杆上最大的力臂是从支点到力的作用点的连线，最小的力和最大的力臂垂直。
22.【解析】【解答】电流由右侧流入，由安培定那么知电磁铁的左侧为N极，右侧为S极；由磁极间的相互作用可知小磁针左侧为N极，右侧为S极。通电螺线管外部磁感线由N极指向S极。故答案如图：
。
【分析】利用安培定那么可知螺线管的磁极，由磁极间的相互作用可知小磁针的磁极；磁体外部，磁感线由N极指向S极.
四、实验题
23.【解析】【解答】解：〔1〕为了使像呈在光屏的中心，点燃蜡烛后，调节凸透镜和光屏使它们的中心跟烛焰的中心大致在同一高度； 〔2〕蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u=v=50.0cm-30.0cm=20cm=2f，那么f=10.0cm； 〔3〕挡住透镜下半局部，上半局部仍能折射光线成像，所以光屏上所成的像是完整的，只是会聚光线比原来变少，像变暗了，像仍然是完整的，且大小不变； 〔4〕蜡烛向右移动5cm，物距u=15cm，满足2f＞u＞f条件，成倒立、放大的实像。
故答案为：〔1〕同一高度；〔2〕10.0；〔3〕完整；〔4〕放大
【分析】〔1〕探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心.
〔2〕利用凸透镜成像的特点分析解答.
物体位置
像的位置
像的大小
像的性质
应用举例
u>2f
f< v <2f
像、物异侧
缩小
倒立实像
照相机
u=2f
v =2f
像、物异侧
等大
倒立实像
测焦距
f v >2f
像、物异侧
放大
倒立实像
幻灯机
投影仪
〔3〕挡住透镜下半局部，上半局部仍能折射光线成像，所成的像是完整的，只是会聚光线比原来变少，像变暗了.
24.【解析】【解答】〔1〕测量物体重力前应先观察弹簧测力计的量程、分度值，并观察指针是否指在零刻度线；由图甲可知，物体的重力为4N；由图甲和乙可知物体完全浸没在水中受到的浮力：F浮＝G﹣F＝4N﹣3N＝1N；丙图中弹簧测力计的示数为2.8N，由图甲和丙可知物体完全浸没在盐水中受到的浮力：F浮′＝G﹣F′＝4N﹣2.8N＝1.2N；
乙和丙排开液体的体积一样，浮力不同，说明浮力与液体的密度有关；由F浮＝ρgV排可得，物体A排开水的体积即物体A的体积： ，〔2〕由G＝mg得，物体A的质量： ，
物体A的密度为： ；当沿水平方向拉着物体做匀速直线运动时，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小；故实验中，为了测量滑动摩擦力的大小，用弹簧测力计沿水平方向拉动木块，应使其做匀速直线运动；比拟AB两图，压力一样，接触面粗糙程度不一样，B测力计的示数较大，结论是压力一定，接触面越粗糙，滑动摩擦力越大；利用此结论，如果要在拔河比赛中获胜应选用鞋底有较深花纹的a鞋；突然拉动下面木块，小木块的下部由于受向前的摩擦力随木块一起运动，小木块的上部由于惯性继续仍保持静止状态，所以会向后倒。

【分析】〔1〕使用测力计时，需要观察量程和分度值；根据物体的重力和进入液体中测力计示数差计算浮力；当物体排开液体的体积一样，液体密度不同时，浮力不同；根据浮力和液体密度，可以计算排开液体的体积，利用重力计算质量，根据质量和体积的比值计算物体的密度；〔2〕探究摩擦力影响因素时，物体要在水平面做匀速直线运动；当压力一样时，接触面越粗糙，滑动摩擦力越大；物体底部由于受到摩擦力继续运动时，上部由于惯性运动状态不变。
25.【解析】【解答】〔1〕灯泡正常工作时电流为：IL＝ ＝ ≈0.2A．
测定灯泡功率的实验中，灯泡与滑动变阻器串联，根据串联电路电压特点得，灯泡正常工作时，滑动变阻器电压为：U滑＝U﹣UL＝6V﹣2.5V＝3.5V，
由I＝ 可得滑动变阻器电阻为：R滑＝ ＝ ＝17.5Ω，
所以应选规格为“50Ω 0.5A〞的滑动变阻器．故答案为：B．
〔2〕闭合开关后，小灯泡不亮，可能是灯泡短路或电路存在断路造成的．电流表无示数，说明电路存在断路；而电压表示数有示数，说明与电压表并联的灯泡断路．
〔3〕根据图乙知，当电压为额定电压U＝2.5V时，电流I＝0.25A，那么小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W．
〔4〕小军同学又想测量额定电压为U额的小灯泡的额定功率．根据实验原理P＝UI，该灯泡的额定电压，只需测出通过灯泡的电流即可计算功率．但电流表已经坏，所以本实验借助阻值为R0的定值电阻，使该定值电阻与灯泡串联，通过测量定值电阻两端电压来计算通过定值电阻的电流，该电流即通过灯泡的电流．所以，结合他设计电路图，实验步骤如下：
①闭合开关S、S1 ， 移动滑动变阻器的滑片，使电压表示数为U﹣U额；
②闭合开关S、S2 ， 保持滑动变阻器的滑片位置不变，读出电压表示数为U1；
③通过灯泡的电流：I＝IR0＝ ，
灯泡的额定功率的表达式为：P额＝U额I＝U额× ＝ ．

【分析】〔1〕小灯泡和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合实验灯泡电阻和额定电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器即可；
〔2〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕结合电流与电压值，利用功率该公式P=UI求解功率即可；
〔4〕结合题目给出的电流和电压值，利用功率公式求解功率的表达式即可。
五、计算题
26.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕〔3〕对于该滑轮组，与动滑轮接触的有两段绳子，所以自由端移动的距离是物体移动的2倍，结合自由端移动的距离求解物体运动的距离；拉力为物重和滑轮重之和的一半，拉力作的功为总功，克制重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率。
27.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量；
〔3〕水吸收的热量即为消耗的电能，除以功率即为工作时间。
28.【解析】【分析】〔1〕求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间；
〔2〕分析电路构造，两个定值电阻是并联关系，电压相等，干路电流等于两条支路电流之和，明确电流表和电压表的测量对象，利用并联电路电压规律和欧姆定律求解即可；
〔3〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻。
