辽宁省本溪市2021年中考物理一模试卷

这是一份辽宁省本溪市2021年中考物理一模试卷，共19页。试卷主要包含了单项选择题〔共8题；共16分〕，多项选择题〔共4题；共12分〕，填空题〔共10题；共28分〕，作图题〔共3题；共15分〕，简答题〔共1题；共10分〕，计算题〔共2题；共30分〕，实验题〔共4题；共14分〕等内容，欢迎下载使用。

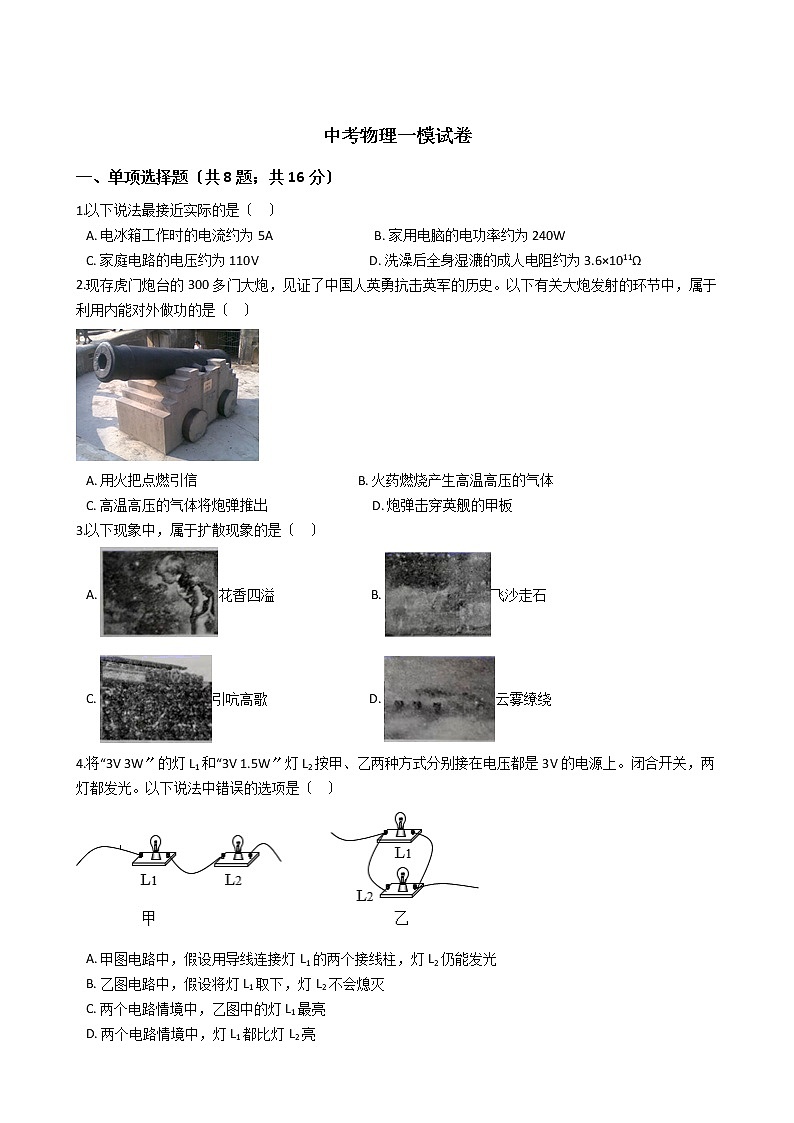

中考物理一模试卷
一、单项选择题〔共8题；共16分〕
1.以下说法最接近实际的是〔   〕
A. 电冰箱工作时的电流约为5A                               B. 家用电脑的电功率约为240W
C. 家庭电路的电压约为110V                                   D. 洗澡后全身湿漉的成人电阻约为3.6×1011Ω
2.现存虎门炮台的300多门大炮，见证了中国人英勇抗击英军的历史。以下有关大炮发射的环节中，属于利用内能对外做功的是〔   〕

A. 用火把点燃引信                                                  B. 火药燃烧产生高温高压的气体
C. 高温高压的气体将炮弹推出                                D. 炮弹击穿英舰的甲板
3.以下现象中，属于扩散现象的是〔   〕
A. 花香四溢                              B. 飞沙走石
C. 引吭高歌                               D. 云雾缭绕
4.将“3V 3W〞的灯L1和“3V 1.5W〞灯L2按甲、乙两种方式分别接在电压都是3V的电源上。闭合开关，两灯都发光。以下说法中错误的选项是〔   〕

A. 甲图电路中，假设用导线连接灯L1的两个接线柱，灯L2仍能发光
B. 乙图电路中，假设将灯L1取下，灯L2不会熄灭
C. 两个电路情境中，乙图中的灯L1最亮
D. 两个电路情境中，灯L1都比灯L2亮
5.在如下图的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，那么产生这一现象的原因可能是〔   〕

A. 灯L1短路                           B. 灯L2短路                           C. 灯L1断路                           D. 灯L2断路
6.利用所学知识判断，以下说法中正确的选项是〔   〕
A. 分子是构造成物质的最小微粒                             B. 分子间的引力和斥力是同时存在的
C. 导体和绝缘体有明确的分界限                             D. 使用热值更大的燃料可以提高热机的效率
7.养猫的家庭会发现，入冬以后猫咪总爱趴在暖气上。假设猫咪抱暖气是为了给身体加热，以下说法中正确的选项是〔   〕

A. 由于暖气的温度高于猫眯体表的温度，所以暖气向猫咪传递热量
B. 趴在暖气上一段时间后，猫咪身体具有的热量会增加
C. 猫咪身体变暖，温度升高，说明猫咪内能减小
D. 假设换用内能更大的物体让猫咪搂抱，一定会比暖气片的加热效果更好
8.在如下图的电路中，电源电压不变。闭合开关S后，将滑动变阻器的滑片由如下图位置向左移动，以下说法中正确的选项是〔   〕

A. 灯泡的亮度将变暗                                              B. 电流表A1与电流表A2的示数相等
C. 电压表V1与电流表A3示数的比值将不变              D. 电压表V2与电流表A1示数的乘积将变大
二、多项选择题〔共4题；共12分〕
9.以下关于家庭电路与平安用电的说法中错误的选项是〔   〕
A. 电能表应安装在总开关的后面，以便维修和使用
B. 应该用铜丝替代保险丝，防止突然断电
C. 漏电保护器不能保护家庭电路中所有的触电事故
D. 可以用铜块代替试电笔中的电阻，增加试电笔的亮度
10.如下图的家庭电路中，电动机工作，闭合开关S，灯泡L发光。假设导线ab间突然断路，以下说法中正确的选项是〔   〕

A. 保险丝不会熔断                                                      B. 电动机停顿工作
C. 用试电笔测试插座的两个插孔，试电笔都会发光     D. 用试电笔测试c点，试电笔会发光
11.中国首条十千伏三一样轴交流超导电缆试验成功并将在上海与杭州之间进展应用测试。以下有关说法中正确的选项是〔   〕
A. 十千伏属于低压，可以靠近但不要触摸               B. 用超导体制作电热丝，发热效果极好
C. 超导材料可以减少电热造成的能量损失               D. 无论是否使用超导，总能量是守恒的
12.如下图电路，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器的最大值为20Ω，灯L标有“3V 1.5W〞字样且电阻恒定不变，电源电压为5V且保持不变。实验操作时始终保持电路各元件平安，滑片P在最大范围内移动，以下说法正确的选项是〔   〕

A. 电流表最小示数是0.2A                                     B. 滑动变阻器允许接入的最大电阻是9Ω
C. 电路消耗的最大功率是2.5W                             D. 当电压表示数为2.5V时，滑动变阻器的阻值为6Ω
三、填空题〔共10题；共28分〕
13.汽车中安装有水箱，用水做发动机冷却液，是因为水的________大；当水结成冰后，比热容将________〔填“改变〞或“不变〞〕；夏天教室中洒水降温与用水做发动机冷却液的原理________〔填“一样〞或“不同〞〕。

14.如图是内燃机的________冲程，这一过程中的能量转化是________能转化为________能。假设飞轮转速为1200r/min，那么该内燃机1s对外做功________次。

15.将锌片与铜片插在柠檬上可以做成________〔填“电源〞或“用电器〞〕。将四个插有锌片和铜片的柠檬与发光二极管如下图连接，二极管发光。发光二极管由________材料制成；假设颠倒二极管两个管脚的接线，二极管________〔填“会〞或“不会〞〕发光。

16.某住户家中的电能表如下图，该电能表所在电路中允许接入用电器的最大总功率是________W，此时电能表计数器的读数是________kW•h；假设此时该电路中只有一个用电器工作，使电能表的转盘10min转了300r，那么这个用电器的电功率是________W。

17.用丝绸摩擦玻璃棒，玻璃棒将________〔填“得到〞或“失去〞〕电子；用这个摩擦过的玻璃棒靠近另一个自由悬挂的玻璃棒如下图，彼此排斥，说明悬挂的玻璃棒带________〔填“正〞或“负〞〕电。

18.如下图电路，先只闭合开关S3 ， 电阻R1与R2________〔填“串〞或“并〞〕联，电压表有示数，流过电压表的电流方向是________〔填“a→b〞或“b→a〞〕。再只闭合开关S1和S2 ， 电流表的示数将________〔填“变大〞、“变小〞或“不变〞〕。

19.水位计的内部构造如下图，R为电阻线，O为滑杆转动的支点。当水位下降时，电流表的示数将________，电阻R0两端的电压将________，电路的总功率将________〔三空均填“变大〞、“变小〞或“不变〞〕。

20.现代大厦的顶部都安装有避雷针，避雷针应该由________〔填“导体〞或“绝缘体〞〕制成。在发生雷电劈击时，假设雷雨云带负电，那么瞬间劈击闪电的电流方向是________〔填“云→针〞或“针→云〞〕。

21.将“1A 6W〞的灯泡L1和“6V 3W〞的灯泡L2接入如图甲所示电路，电源电压保持不变。只闭合开关S2 ， 将滑动变阻器的滑片从最左端向右移动，移动过程中将滑动变阻器的阻值与对应的两电压表示数绘制成如图乙所示的图象。由图象可知电源电压为________V，在滑片移动过程中，灯泡L2的阻值________〔填“始终不变〞或“发生了变化〞〕；闭合开关S1和S2 ， 整个电路的最大功率是________W。

22.完成以下实验：

〔1〕在如下图的实验中，应该将二氧化氮和硫酸铜溶液放在________〔选填“上方〞或“下方〞〕。
〔2〕两装置中________〔选填“气体〞或“液体〞〕的实验时间较长，说明其分子间的相互束缚能力________〔选填“更弱〞或“更强〞〕，并可以推测固体分子间的作用力________〔“极大〞或“极小〞〕。〔ρ硫酸铜溶液>ρ水>ρ二氧化氮>ρ空气〕
四、作图题〔共3题；共15分〕
23.在如下图的电路中，有几根导线尚未连接，请用笔画线代替导线补充完整。要求：两灯并联，开关控制整个电路，电流表只测灯泡L1的电流〔电流大小约为0.4A〕。

24.在如下图电路的“○〞里填上适当的电表符号，使两灯并联。

25.如用甲是一个“一开五孔〞开关〔即一个电灯开关、一个三孔插座和一个两孔插座连在一起〕。请你将图乙中的电路连接完整，使开关控制电灯，插座可独立为其它用电器供电。

五、简答题〔共1题；共10分〕
26.下表是研究串、并联电路中电压规律时遗留在实验桌上的实验记录表格：
次数2
U1
U2
U3
1
2V
2V
4V
2
3V
3V
6V
〔1〕该组同学探究的是串联还是并联电路的电压规律？
〔2〕通过实验记录表格可以判断该组同学实验时有两个缺乏之处是什么？
六、计算题〔共2题；共30分〕
27.可调挡蒸蛋器的电路图如下图，R1和R2均为发热用电热丝，移动R2的滑片P可以调节不同的加热功率。R1的阻值是121Ω，R2的最大阻值是363Ω，求：

〔1〕蒸蛋器最大的加热功率是多少？
〔2〕用最高档加热10min，可以将12个50g的鸡蛋温度提高100℃，那么这10min蒸蛋器消耗了多少电能？
〔3〕假设蒸蛋器蒸蛋的效率为80%，试计算鸡蛋的比热容为多少？
28.如图是我国身穿外骨骼装甲的士兵装填炮弹的情景。以前徒手装填一次炮弹至少需要消耗576J的能量，现在用电池驱动的外骨骼装甲代替士兵填弹，一块充满电的电池最多可装填炮弹75次，求：

〔1〕标有“10V 3000mA•h〞字样的外骨骼装甲电池充满电可储藏多少电能？
〔2〕装填75次炮弹至少需要多少能量？
〔3〕用外骨骼装甲代替士兵填弹的效率为多少？
七、实验题〔共4题；共14分〕
29.如图有五组实验装置，烧杯、温度计、铁架台和燃烧灯等装置完全一样，五个装置中所装液体的关系为：mA=mD=mE
〔1〕实验目标一：比拟水和油的比热容大小。
①器材选择：选择________和D两组装置进展实验；
②进展实验：加热一样时间后比拟水和油的________，可以判断出比热容的大小。亦可以用其他方式来进展比拟；
③数据比照：假设用其他方式来进展比拟，加热水和油，使它们升高________，实验中水的加热时间比油的加热时间________〔填“长〞或“短〞〕；
④得出结论：水的比热容比油的比热容大。
〔2〕实验目标二：比拟酒精和煤油的热值大小。
①器材选择：选择B、C两组装置实验是因为________，加热一样时间后，升温比选择D、E两组装置的升温慢。
②进展实验：在B、C两个燃烧灯中注入________的酒精和煤油，待燃料________后，比拟水的________就可判断燃料热值的大小。
30.在探究影响导体电阻大小的因案时，做出了如下猜测：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4个一样的小灯泡、4根电阻丝。电阻丝规格、材料如下表所示。

编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
〔1〕按照如下图连接电路，在电路中分别接上不同的电阻丝，通过观察________来比拟导体电阻的大小；
〔2〕为了验证上述猜测①，应该闭合开关________；
〔3〕闭合开关S1和S4是为了探究猜测“________〞；〔填序号〕
〔4〕闭合开关S1和S3 ， 观察到灯泡L1和L3发光，且L3比L1亮，初步得到的结论是：其它条件一样的情况下，________，电阻越大；
〔5〕实验中发现现象不明显，可再串联一个________〔填“电流表〞或“电压表〞〕，电表的示数越大，说明电流表所在支路的导体电阻越________。连接电表时，为防止电表超量程损坏，闭合开关前应采用________的方法来判断电表应该选择的量程。
31.下面是探究焦耳定律的实验：

〔1〕如下图实验装置，通过观察________来比拟电阻产生电热的多少；
〔2〕假设观察甲、乙两实验装置，可以得出的结论是：________一定时，________越大，产生的热量越多；
〔3〕假设观察乙、丙两实验装置，通过电阻R2的电流________〔填“大于〞、“小于〞或“等于〞〕通过电阻R3的电流。这是在探究________对电热的影响；
〔4〕假设观察甲、丙两实验装置，会发现________〔填“R1〞或“R3〞〕电阻丝产生的热量更多，由这一现象可知________〔填“电流〞或“电阻〞〕对电热的影响更大。
32.下面是探究“电流大小与哪些因素有关〞的探究实验：
〔1〕研究电流大小与电压的关系
①在选择实验器材时应该使用________〔填“灯泡〞或“定值电阻〞〕做为测量对象；
②在甲图坐标中画出：选择错误的测量对象时得到的实验数据大致图象________；
③正确实验后得到的结论是：电阻一定时，电流与电压成________。
〔2〕研究电流大小与电阻的关系

①在实验中电源电压为12V，选择测量的电阻有：10Ω、20Ω、30Ω、40Ω，滑动变阻器的铭牌为“20Ω 3A〞，那么实验中可控制不变的定值电阻两端电压范围是________V~12V；
②实验发现电压表的大量程损坏，在乙图中画出如何连接电压表可以完成实验________；
③在某次实验后，用40Ω的电阻替换30Ω的电阻，那么滑动变阻器的滑片应该向________〔填“a〞或“b〞〕端移动；
④根据实验数据得出结论。
〔3〕用如图测量额定电流为I额的小灯泡的额定功率，定值电阻的阻值为R0。

①将开关S1闭合，开关S2接在________〔填“a〞或“b〞〕端，调节滑动变阻器的滑片，使电压表的示数为________，小灯泡正常发光；
②将开关S2接在另一端，________，读出电压表的示数为U；
③小灯泡的额定功率表达式：P额=________。

答案解析局部
一、单项选择题
1.【解析】【解答】A．电冰箱的功率约220W，正常工作的电流
A不符合题意；
B．家用电脑的电流约为1A，电功率
B符合题意；
C．我国家庭电路的电压为220V，C不符合题意；
D．通常情况下，人体的电阻约为104Ω，洗澡后全身湿漉的成人电阻变小，D不符合题意。
故答案为：B。

【分析】根据常见的电流、电压、电阻和用电器的电功率，结合数据解答。
2.【解析】【解答】A．用火把点燃引信，引信吸收热量，属于热传递，不属于利用内能对外做功，A不符合题意；
B．火药燃烧产生高温高压的气体，将化学能转化为内能，增加了气体的内能，不属于利用内能对外做功，B不符合题意；
C．高温高压的气体将炮弹推出，利用内能对外做功，将气体的内能转化为炮弹的机械能，属于利用内能对外做功，C符合题意；
D．炮弹击穿英舰的甲板，将炮弹的一局部机械能转化为甲板的内能，增加了甲板的内能，不属于利用内能对外做功，D不符合题意。
故答案为：C。

【分析】消耗内能对物体做功，可以转化为机械能。
3.【解析】【解答】A．花香四溢，这是花香气分子不停运动的结果，属于扩散现象，A符合题意；
B．飞沙走石，这都是眼睛能看到的，不属于扩散现象，B不符合题意；
C．引吭高歌，这是指声音的响度大小，不属于扩散现象，C不符合题意；
D．云雾缭绕，这都是眼睛能看到的，不属于扩散现象，D不符合题意。
故答案为：A。

【分析】闻到气味说明分子运动，分子运动形成扩散现象。
4.【解析】【解答】A．甲电路中，两灯泡串联，那么当用导线连接灯L1的两个接线柱，灯泡L1短路，L2依然可以发光，A正确，不符合题意；
B．乙图中两灯并联，那么互不影响，取下L1后L2不会熄灭，B正确，不符合题意；
CD．两灯泡电阻分别为

那么在甲图中，两灯串联，电流相等，由P=I2R可知，L2更亮，由于电源电压为3V，那么两灯均未到达额定电压，功率均小于额定功率，在乙图中，两灯并联，电压相等，均正常发光，那么L1更亮，甲、乙两图比照，乙图中L1功率最大，那么L1最亮，C正确，不符合题意，D错误，符合题意。
故答案为：D。

【分析】用电器串联时，电阻越大，实际电功率越大；用电器并联时，电阻越大，实际电功率越小；串联电路中各用电器互相影响，并联电路中各用电器互不影响。
5.【解析】【解答】A．灯L1短路，将形成电源短路，电流表被烧坏，电压表示数为零，A不符合题意；
B．灯L2短路，整个电路短路，电流表、电压表的示数都为零，B不符合题意；
C．灯L1断路，灯L1不发光，电流表示数为零，电压表还是测电源电压，示数不变，C不符合题意；
D．灯L2断路，电流表测量L1支路电流不受影响，示数不变，电源电压不变，电压表测电源电压，示数不变，D符合题意。
故答案为：D。

【分析】在并联电路中，各用电器互不影响，发生断路的支路无电流。
6.【解析】【解答】A．分子是由原子组成的，原子比分子还要小，原子是由更小的微粒构成，A不符合题意；
B．分子间存在引力和斥力，二者是同时存在的，B符合题意；
C．导体和绝缘体之间没有明确的分界限，当它们的外界条件改变时，它们是可以互相转化的，C不符合题意；
D．热机的效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比，这个与燃料的热值是无关的，所以不能说使用热值更大的燃料可以提高热机的效率，D不符合题意。
故答案为：B。

【分析】分子间同时存在引力和斥力；导体和绝缘体没有明显分界限，且可以相互转化；燃料的热值对热机效率没有影响。
7.【解析】【解答】A．发生热传递时，热量是从温度高的物体转移到温度低的物体，由于暖气的温度高于猫眯体表的温度，所以暖气向猫咪传递热量，A符合题意；
B．热量是过程量，不能说具有热量，B不符合题意；
C．猫咪身体变暖，温度升高，说明猫咪内能增加，C不符合题意；
D．内能大温度不一定高，效果不一定好，D不符合题意。
故答案为：A。

【分析】热传递中热量从温度高的物体转移到温度低的物体。
8.【解析】【解答】分析电路可知，电路为滑动变阻器与灯泡并联，电压表V1测电源电压，电压表V2测电源电压，电流表A1、A2均测干路电流，那么示数始终相等，电流表A3测滑动变阻器所在支路电流，那么当滑片向左移动过程中，滑动变阻器接入阻值变大，电压表V1与电流表A3示数的比值表示滑动变阻器阻值，那么比值变大，由于并联互不影响，那么灯泡亮度不变，滑动变阻器两端电压始终等于电源电压，阻值变大，电流变小，那么电压表V2与电流表A1示数的乘积将变小。
故答案为：B。

【分析】在并联电路中，干路上的电流大小相等；干路电流等于各支路电流之和。
二、多项选择题
9.【解析】【解答】A．为了使测量的电能更准确，可以代表整个电路消耗的电能，电能表应安装在总开关之前，A错误，符合题意；
B．不可用铜丝代替保险丝，因为铜丝熔点太高，达不到保护电路的作用，B不正确，不符合题意；
C．漏电保护器主要是用来在电路发生漏电时断开电路，并不能保护家庭电路中的所有的触电事故，C正确，不符合题意；
D．不可用铜块代替试电笔中的电阻，因为铜块电阻太小，会造成触电的危险，D错误，符合题意。
故答案为：ABD。

【分析】j家庭电路中，总开关在电能表后；保险丝是用电阻率大的材料做成的；测电笔中是电阻较大的材料。
10.【解析】【解答】A．导线ab间突然断路，即零线断路，电流不会变大，故保险丝不会熔断，A符合题意；
B．零线断路，电动机一路不能形成闭合回路，所以不能工作，B符合题意；
C．导线ab连续路，不影响a点前零线，左孔和零线连接，试电笔不会发光，C不符合题意；
D．导线ab连续路，不影响a点前零线，所以用试电笔测试c点，试电笔不会发光，D不符合题意。
故答案为：AB。

【分析】家庭电路中的零线断路，用电器不能形成回路，不能工作。
11.【解析】【解答】A．十千伏属于高压，不可以靠近也不要触摸，A不符合题意；
B．超导体的电阻极小，看成电阻为零，发热效果不好，B不符合题意；
C．超导材料的电阻小，是极好的导电材料，电热造成的能量损失小，C符合题意；
D．能量既不能创造，也不能消失，所以无论是否使用超导，总能量是守恒的，D符合题意。
故答案为：CD。

【分析】超导体的电阻极小，看成电阻为零；通过的电流一样时，电阻越大，产生的热量越大。
12.【解析】【解答】灯与变阻器串联，电压表测变阻器电压，灯泡电阻为
假设变阻器分压3V，那么灯泡分压为2V，变阻器分压为灯泡分压的1.5倍，根据串联电路分压规律知，变阻器电阻为灯泡电阻1.5倍，即9Ω，所以变阻器最大阻值只能为9Ω，此时电流最小，为
灯泡正常发光时电流为
不超过电流表量程，也大于 ，变阻器分压不会超过电压表量程，所以最大电流为0.5A，电路消耗的最大功率是
当电压表示数为2.5V时，灯泡分压2.5V，所以变阻器、灯泡电阻一样，为6Ω，A不符合题意，BCD符合题意。
故答案为：BCD。

【分析】根据电压表的量程和测量的位置，结合电源电压和电流表最大示数，计算滑动变阻器的最大阻值；根据电压和电功率可以计算电流；根据电压和电阻的比值计算电流大小。
三、填空题
13.【解析】【解答】水的比热容大，与同质量的其它物质相比，升高一样的温度，水吸收的热量多，所以用水做发动机冷却液。比热容与物质的状态有关，水结冰后比热容减小。夏天教室中洒水降温是利用水汽化吸热，与用水做发动机冷却液的原理不同。
【分析】水的比热容较大，便于对物体放热；比热容和物体的状态有关；液体汽化时吸收热量，可以对其它物体降温。
14.【解析】【解答】如图两气门均关闭，活塞向上运动，这是内燃机的压缩冲程。压缩冲程是活塞向上运动挤压汽缸内的气体，将机械能转化为内能。假设飞轮转速为1200r/min，那么1s内飞轮转20r，内燃机的一个工作循环，飞轮转2r，对外做功1次，那么该内燃机1s对外做功10次。
【分析】通过汽油机的气门的开、合，结合活塞运行方向判断冲程；汽油机的压缩冲程将机械能转化为内能；根据飞轮转数是做功数的2倍判断做功次数。
15.【解析】【解答】电源是给电路提供电压的装置。插入锌片与铜片的柠檬可使二极管发光，所以该柠檬可以做成电源。发光二极管是由半导体材料制成的。因发光二极管具有单向导电性，假设颠倒二极管两个管脚的接线，二极管不会发光。
【分析】水果通过锌片与铜片可以做成电源；发光二极管属于半导体，具有单向导电性。
16.【解析】【解答】由图可知，该电能表的额定最大电流是20A，那么该电能表所在电路中允许接入用电器的最大总功率是Pmax=UImax=220V×20A=4400W电能表上最后一位数字是十分位，那么此时电能表计数器的读数是5217.5kW•h。电能表的转盘10min转了300r，那么该用电器工作10min消耗的电能是W= =0.5kW·h
那么这个用电器的电功率是P= =3kW=3000W

【分析】根据电能表的电压和最大电流的乘积计算电功率；根据电能表窗口示数测量消耗的电能；根据电能表转盘转数计算消耗的电能，结合时间计算电功率。
17.【解析】【解答】与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去电子。与丝绸摩擦过的玻璃棒(带正电)与另一个自由悬挂的玻璃棒彼此排斥，根据同种电荷相互排斥可知，悬挂的玻璃棒也带正电。
【分析】丝绸和玻璃棒摩擦时失去电子带正电。
18.【解析】【解答】观察图，电流表的正接线柱在电流表的下方，那么电源的左端是负极，不能是正极，否那么电流从电流表的负接线柱流入，右端是正极，先只闭合开关S3 ， 根据电流的流法，可知两电阻R1与R2首尾相连，那么两电阻是串联；电流先流过电阻R2 ， 然后再流过电阻R1 ， 流过电压表的电流方向是b→a。由上述可知，只闭合开关S3 ， 这是一个串联电路，电路中的总电阻等于两电阻的阻值之和；只闭合开关S1和S2 ， 根据电流的流法，两电阻的两端分别连在一起，再接入电路中，它们是并联，电路中的总电阻小于电阻R1与R2其中的任何一个，电源电压大小不变，根据欧姆定律可知，并联时总电阻较小，那么电流表的示数较大，即再只闭合开关S1和S2 ， 电流表的示数将变大。
【分析】各用电器顺次连接时是串联电路；电流表连接时，电流从正极流入；各电阻并联时，电流比电阻串联时大。
19.【解析】【解答】当水位下降时，浮子下降，滑片向上移动，电阻的阻值变大，电源电压不变，故电流变小。电阻R0的阻值不变，电流变小，由欧姆定律可知电阻R0两端的电压变小。电源电压不变，电流减小，由P=UI可知故电路的总功率将变小。
【分析】根据水位判断滑片移动方向；在串联电路中，接入电路的电阻越大，电流越小，变大的电阻分压变大；总电流减小，总电功率减小。
20.【解析】【解答】我们通常将避雷针用导电性良好的材料〔比方铜〕做成，所以电流通过避雷针的时候没有被强大的电流击穿，也就是说避雷针应该由导体制成。在发生雷电劈击时，假设雷雨云带负电，负电荷会由雷雨云移动到避雷针，而电流的方向与负电荷定向移动的方向相反，所以瞬间劈击闪电的电流方向是针→云。
【分析】避雷针能导电属于导体；导体中的电流方向和负电荷的定向移动方向相反。
21.【解析】【解答】根据电路图可知，只闭合开关S2 ， 灯泡L2与滑动变阻器串联，电压表V1测灯泡L2两端的电压，电压表V2测电源电压，将滑动变阻器的滑片从最左端向右移动，电压表V2的示数不变，由图乙可知，电源电压为6V。由图乙可知，当滑动变阻器的滑片在最左端时，滑动变阻器连入电路中的电阻为0Ω，此时灯泡L2两端的电压为6V等于额定电压，灯泡L2的电阻
当滑动变阻器的滑片在最右端时，灯泡L2两端的电压为2V，滑动变阻器的电阻为12Ω，由串联电路的电压特点，滑动变阻器两端的电压
电路中的电流
此时灯泡L2的电阻
所以在滑片移动过程中，灯泡L2的阻值发生了变化。闭合开关S1和S2 ， 灯泡L2与滑动变阻器串联之后，再与灯泡L1并联，由 可知，在电源电压一定时，当电路中的电阻最小时，整个电路的功率最大，滑动变阻器连入电路中的电阻为0Ω，灯泡L2到达额定功率为3W，灯泡L1的额定电压
根据并联电路的电压特点，灯泡L1两端的电压等于6V，等于额定电压
电路中的功率

【分析】用电器并联时，电压表连接的电源两端，测量电源电压；灯泡的电阻受温度影响二改变；并联电路中，干路电流最大时，电路的电功率最大。
22.【解析】【解答】(1)如果将二氧化氮和硫酸铜溶液放在上方，二氧化氮的密度大于空气的密度，硫酸铜溶液的密度大于水的密度，由于密度不同，即使没有扩散，二氧化氮和硫酸铜溶液也会下沉，影响扩散实验的探究，所以应该将二氧化氮和硫酸铜溶液放在下方，防止密度对扩散实验的影响。
(2)液体分子间的距离小于气体分子间的距离，其分子间的相互束缚能力更强，两装置中液体的实验时间较长。固体分子间的距离最小，固体分子间的作用力极大。

【分析】〔1〕探究分子运动现象时，密度大的物体在下方，能反响分子运动；〔2〕液体比气体间分子作用力大，固体分子间的作用力更大。
四、作图题
23.【解析】【解答】两灯并联，连接电路时出现两个分支，开关控制整个电路，那么开关在干路上，电流表只测灯泡L1的电流，电流表与灯泡L1串联，电流大小约为0.4A，电流表选用0~0.6A的量程，如下图：


【分析】电流表和所测量的位置串联，并联电路中各用电器互不影响。
24.【解析】【解答】要使两灯并联，必须闭合开关，电流从电源正极经开关后分为两支，一支经中间的电表、上方的灯泡回到电源的负极，所以中间的电表是电流表，另一支经左下的灯泡、最上方的电表回到电源的负极，所以最上方的电表是电流表。左上方的电表不能有电流通过，故为电压表，电路连接关系如下图：


【分析】并联电路中，各用电器在不同的支路上；电流表和所测量的位置串联，电压表和所测量的位置并联。
25.【解析】【解答】开关控制电灯，为了用电平安，控制灯具的开关装在火线上，白炽灯螺丝口灯座中心的金属片接火线，螺丝套接零线。插座可独立为其它用电器供电，电路是并联，三孔插座的左孔一般是零线，右孔是火线，上孔是地线。电路的连接，如下图：


【分析】灯泡的开关连接在火线上，和灯泡串联；三孔插座要左零右火上接地。
五、简答题
26.【解析】【分析】〔1〕串联电路中，各用电器电压和等于电源电压；〔2〕探究串联电路电压规律时，选择不同的用电器进展实验；通过屡次实验探究普遍性。
六、计算题
27.【解析】【分析】〔1〕根据电压和电阻，可以计算电功率的大小；〔2〕利用电功率和时间的乘积计算消耗电能的多少；〔3〕根据热效率计算热量的多少；结合物体的质量和温度差计算物体比热容的大小。
28.【解析】【分析】〔1〕利用电压、电流和时间的乘积计算消耗的电能；〔2〕根据电功和工作次数计算总电能；〔3〕根据电动机做功和消耗电能的比值计算电动机的效率。
七、实验题
29.【解析】【解答】(1)①为比拟水和油的比热容大小，根据控制变量法可知，应挑选质量相等的水和油进展实验，即A和D。
②一样热源加热一样时间认为吸收热量一样，由于质量也一样，那么由 可得，可通过比拟升高温度〔温度变化〕来比拟比热容大小。
③一样热源对水和油加热，使其升高一样温度，由于水的比热容更大，那么由 可知，水的加热时间比油更长。
(2)①为比拟酒精和煤油的热值大小，选用B、C两组装置实验是因为水的比热容较大，加热一样时间升温较慢，便于记录数据。
②根据控制变量法可知，应在B、C两个燃烧灯中注入一样质量的酒精和煤油，当燃料完全燃烧后，根据 和 可知，通过比拟水的升高温度〔温度变化〕就可判断燃料热值大小。

【分析】〔1〕探究不同液体的比热容时，选择一样燃料加热不同的液体；通过物体加热时间一样，比拟温度变化反响吸热能力；一样质量的物体温度变化一样时，加热时间越长，吸热能力越强；〔2〕探究不同燃料的热值时，选择不同燃料加热一样液体，通过燃烧一样质量的燃料，比拟温度变化反响燃料的热值大小。
30.【解析】【解答】(1)按照如下图连接电路，在电路中分别接上不同的电阻丝，各串联一只灯泡，可以通过灯泡的亮度来比拟导体电阻的大小。
(2)为了验证猜测①，应该选择材料、横截面积一样，长度不同的电阻丝，由表可知，可以选择A、B，应该闭合开关S1和S2。
(3)闭合开关S1和S4 ， 分别将A和D两电阻丝连入电路中，由表可知，A和D电阻丝的长度、横截面积一样，材料不同，所以是为了探究导体的电阻与导体的材料的关系，即猜测③。
(4)闭合开关S1和S3 ， 分别将A和C两电阻丝连入电路中，由表可知，A和C电阻丝的材料、长度一样，A比C的横截面积小。观察到灯泡L1和L3发光，且L3比L1亮，通过灯L3电流更大，C电阻丝与L3串联，C电阻丝的电阻更小。所以得出结论，其它条件一样的情况下，横截面积越小，电阻越大。
(5)实验中发现现象不明显，可以串联一只电流表，由欧姆定律的公式 可知，电源电压一定时，电流表的示数越大，说明电流表所在支路的导体电阻越小。连接好电路后，为了确定电流表的量程选择是否适宜，选择电流表的最大量程进展“试触〞，观察电流表指针偏转情况，假设电流表的示数小于0.6A，那么电流表的量程选择不适宜，假设电流表的示数大于0.6A，量程选择适宜。

【分析】〔1〕探究电阻的影响因素时，通过灯泡亮度反响电阻大小；〔2〕探究电阻和导体的长度的关系时，选择一样材料和横截面积进展比拟；〔3〕当导体的长度和横截面积一样时，导体的材料不同，可以探究电阻和材料的关系；〔4〕当导体的材料和长度一样时，可以探究电阻和横截面积的关系；〔5〕电路中串联电流表，可以反响电阻大小；通过试处判断电流表选择的量程。
31.【解析】【解答】(1)实验中采用的是控制变量法，通过观察U形管左右液面的高度差来比拟电阻产生的热量的多少。
(2)假设观察甲、乙两实验装置可知，甲乙串联在电路中，通电时间和电流一样，电阻不同，电阻越大，U形管液面的高度越高，那么产生的热量越多，得出结论，在电流和通电时间一样时，电阻越大，产生的热量越多。
(3)假设观察乙、丙两实验装置可知，电阻大小和通电时间一样，电流不同，根据并联电路的电流关系可知，通过电阻R2的电流大于通过电阻R3的电流，这是在探究电流大小对电热的影响。
(4)假设观察甲、丙两实验装置可知，甲中的电阻是丙中的电阻一半，甲中的电流是丙中电流的2倍，甲中U形管液面的高度差要大于丙中U形管的液面的高度差，R1电阻丝产生的热量更多，这说明电流对电热的影响更大。

【分析】〔1〕通过观察U型管中的液柱高度可以反响热量的多少；〔2〕在电流和时间一样时，电阻越大，产生的热量越多；〔3〕电阻并联时，干路电流等于支路电流之和，可以探究电流产生的热量和电流大小的关系；〔4〕电流产生的热量和电流大小有关，受电流的影响更大。
32.【解析】【解答】(1)①探究电流大小与电压的关系，保持电阻不变，使用定值电阻为测量对象。
②如果选择灯泡为研究对象，灯泡的电阻随着电压的增大而增大，电压与电流不成正比，如下图：

③正确实验后可以得到电流与电压的关系：电阻一定时，电流与电压成正比。
(2)①由根据串分压的知识，当电阻的阻值为40Ω时，滑动变阻器的阻值需要的最大，当滑动变阻器的阻值为20Ω时，便是电阻两端的最小电压，根据串联分压的知识R∶R滑=UR∶U滑=40Ω∶20Ω=2∶1
此时电阻两端的最小电压为12V× =8V
②电源电压是12V，实验发现电压表的大量程损坏，滑动变阻器两端的最大电压为12V-8V=4V
所以可以将电压表并联在变阻器两端，如下图：

③在某次实验后，用40Ω的电阻替换30Ω的电阻，电阻两端的电压变大，为了保持电压表的示数变小，需要减小电压表的示数，由串联电路电压的规律可知需要增大变阻器两端的电压，由串联分压可知需要增大变阻器连入电路的阻值，那么滑动变阻器的滑片应该向a端移动。
(3) ①小灯泡的额定电流为I额 ， 将开关S1闭合，开关S2接在b端，调节滑动变阻器的滑片，使电压表的示数为I额R0 ， 小灯泡正常发光；
②将开关S2接在另一端，保持滑动变阻器滑片不动，读出电压表的示数为U，测量电压表测量灯泡和R0的总电压。
③灯泡的额定电压UL=U-I额R0
小灯泡的额定功率表达式P= ULI额=(U-I额R0)I额

【分析】〔1〕探究电流和电压的关系时，选择定值电阻；电阻受温度影响，在电压增大时，温度升高，电阻变大；电阻一定时，通过导体的电流和导体两端的电压成正比；〔2〕根据电源电压和定值电阻的最大值，结合滑动变阻器的最大值，计算电压表的最小取值；根据串联电路电压规律，电压表可以测量滑动变阻器的分压；电压表处的电阻减小，滑动变阻器的电阻减小；〔3〕根据电压表示数和电阻的比值计算电流，确定灯泡的发光状态，再利用电压表测量灯泡和电阻电压，根据串联电路电压规律计算灯泡电压，再根据电压和电流的乘积计算电功率。
