陕西省咸阳市2021年中考物理一模试卷

这是一份陕西省咸阳市2021年中考物理一模试卷，共14页。试卷主要包含了填空题〔共8题；共22分〕，作图题〔共2题；共10分〕，实验题〔共2题；共4分〕，计算题〔共1题；共2分〕，综合题〔共1题；共11分〕等内容，欢迎下载使用。

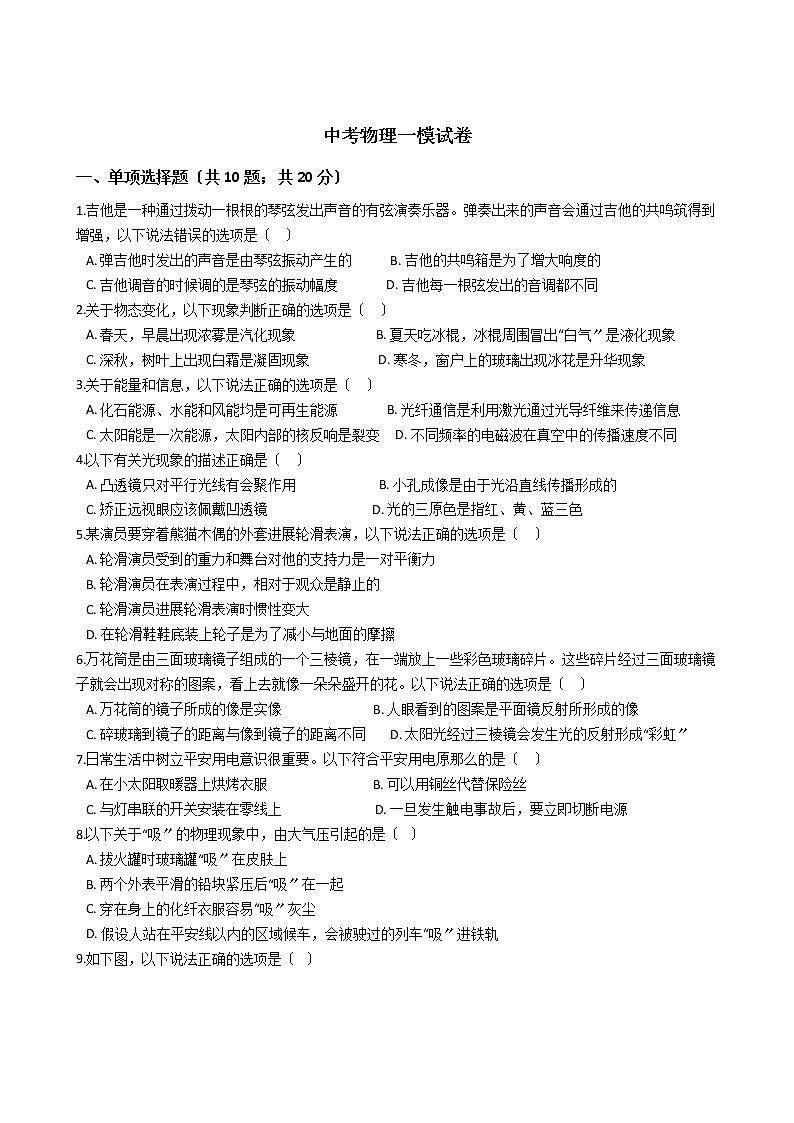

中考物理一模试卷
一、单项选择题〔共10题；共20分〕
1.吉他是一种通过拨动一根根的琴弦发出声音的有弦演奏乐器。弹奏出来的声音会通过吉他的共鸣筑得到增强，以下说法错误的选项是〔   〕
A. 弹吉他时发出的声音是由琴弦振动产生的           B. 吉他的共鸣箱是为了增大响度的
C. 吉他调音的时候调的是琴弦的振动幅度               D. 吉他每一根弦发出的音调都不同
2.关于物态变化，以下现象判断正确的选项是〔   〕
A. 春天，早晨出现浓雾是汽化现象                         B. 夏天吃冰棍，冰棍周围冒出“白气〞是液化现象
C. 深秋，树叶上出现白霜是凝固现象                     D. 寒冬，窗户上的玻璃出现冰花是升华现象
3.关于能量和信息，以下说法正确的选项是〔   〕
A. 化石能源、水能和风能均是可再生能源               B. 光纤通信是利用激光通过光导纤维来传递信息
C. 太阳能是一次能源，太阳内部的核反响是裂变    D. 不同频率的电磁波在真空中的传播速度不同
4.以下有关光现象的描述正确是〔   〕
A. 凸透镜只对平行光线有会聚作用                         B. 小孔成像是由于光沿直线传播形成的
C. 矫正远视眼应该佩戴凹透镜                                D. 光的三原色是指红、黄、蓝三色
5.某演员要穿着熊猫木偶的外套进展轮滑表演，以下说法正确的选项是〔   〕
A. 轮滑演员受到的重力和舞台对他的支持力是一对平衡力
B. 轮滑演员在表演过程中，相对于观众是静止的
C. 轮滑演员进展轮滑表演时惯性变大
D. 在轮滑鞋鞋底装上轮子是为了减小与地面的摩擦
6.万花筒是由三面玻璃镜子组成的一个三棱镜，在一端放上一些彩色玻璃碎片。这些碎片经过三面玻璃镜子就会出现对称的图案，看上去就像一朵朵盛开的花。以下说法正确的选项是〔   〕
A. 万花筒的镜子所成的像是实像                            B. 人眼看到的图案是平面镜反射所形成的像
C. 碎玻璃到镜子的距离与像到镜子的距离不同       D. 太阳光经过三棱镜会发生光的反射形成“彩虹〞
7.日常生活中树立平安用电意识很重要。以下符合平安用电原那么的是〔   〕
A. 在小太阳取暖器上烘烤衣服                                B. 可以用铜丝代替保险丝
C. 与灯串联的开关安装在零线上                             D. 一旦发生触电事故后，要立即切断电源
8.以下关于“吸〞的物理现象中，由大气压引起的是〔  〕
A. 拔火罐时玻璃罐“吸〞在皮肤上
B. 两个外表平滑的铅块紧压后“吸〞在一起
C. 穿在身上的化纤衣服容易“吸〞灰尘
D. 假设人站在平安线以内的区域候车，会被驶过的列车“吸〞进铁轨
9.如下图，以下说法正确的选项是〔  〕

A. 如图甲，奥斯特实验说明通电导线的周围存在着磁场
B. 如图乙，闭合开关，通电螺线管右端为S极
C. 发电机利用了图丙的原理
D. 电动机利用了图丁的原理
10.在如下图的电路中，灯泡L标有“6V 3W〞字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻R0＝10Ω．当S、S1都闭合，滑片P移动到最左端时，灯泡L正常发光，那么〔   〕

A. 此时电流表的示数为0.5A
B. 电源电压为12V
C. 此时电路消耗的总功率为6.6W
D. 假设S闭合、S1断开，且滑片P移动到中点时电流表的示数为0.2A
二、填空题〔共8题；共22分〕
11.如下图，有一种免洗手消毒凝胶，净含量为500mL，质量为600g，那么该消毒凝胶的密度________g/cm3；用掉一半后密度________〔选填“变大〞、“变小〞或“不变〞〕。洗手后空气中都有酒精味，这是因为________。

12.甲、乙是两个完全一样的网球。如下图,在同一高度同时以大小相等的速度,将甲球竖直向下抛出、乙球竖直向上抛出,不计空气阻力。抛出时两球机械能________选填“相等〞或“不相等〞);落地前的运动过程中,甲球的动能________(选填“增大〞、“不变〞或“减小〞),乙球的机械能________(选填“增大〞“先增大后减小〞“不变〞或“减小〞)

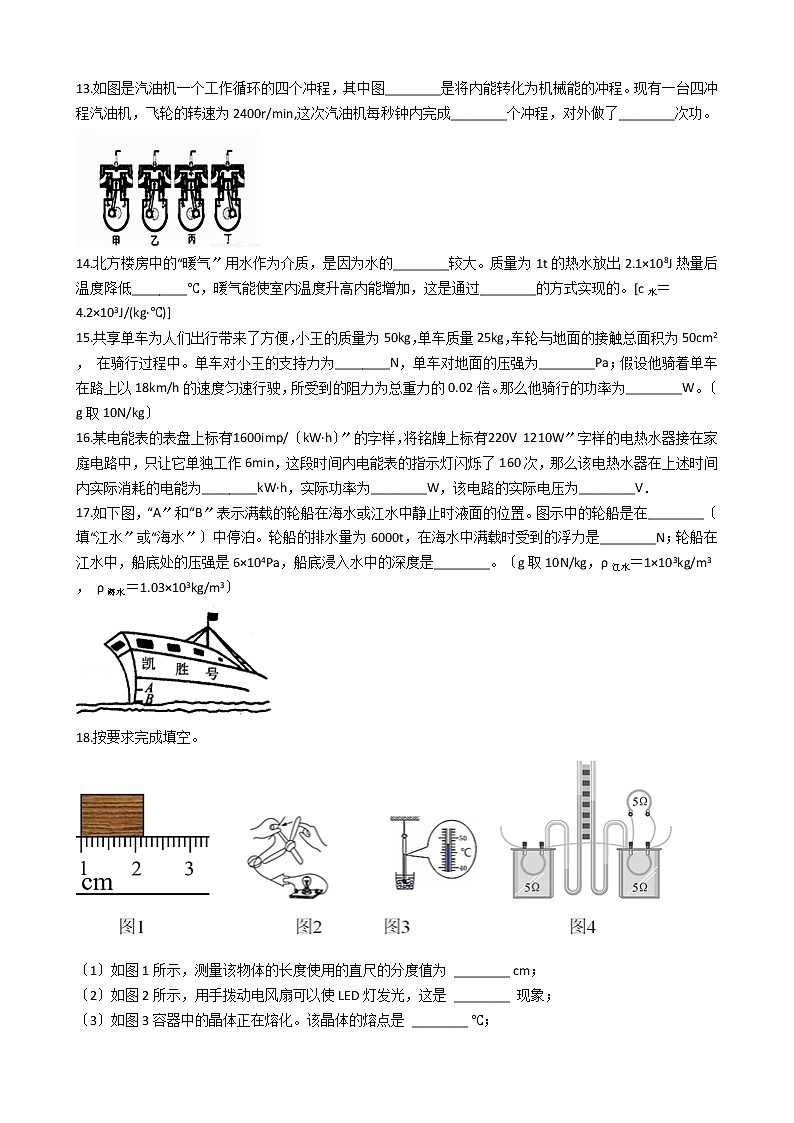

13.如图是汽油机一个工作循环的四个冲程，其中图________是将内能转化为机械能的冲程。现有一台四冲程汽油机，飞轮的转速为2400r/min,这次汽油机每秒钟内完成________个冲程，对外做了________次功。

14.北方楼房中的“暖气〞用水作为介质，是因为水的________较大。质量为1t的热水放出2.1×108J热量后温度降低________℃，暖气能使室内温度升高内能增加，这是通过________的方式实现的。[c水＝4.2×103J/(kg·℃)]
15.共享单车为人们出行带来了方便，小王的质量为50kg，单车质量25kg，车轮与地面的接触总面积为50cm2 ， 在骑行过程中。单车对小王的支持力为________N，单车对地面的压强为________Pa；假设他骑着单车在路上以18km/h的速度匀速行驶，所受到的阻力为总重力的0.02倍。那么他骑行的功率为________W。〔g取10N/kg〕
16.某电能表的表盘上标有“1600imp/〔kW·h〕〞的字样，将铭牌上标有“220V  1210W〞字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，那么该电热水器在上述时间内实际消耗的电能为________kW·h，实际功率为________W，该电路的实际电压为________V．
17.如下图，“A〞和“B〞表示满载的轮船在海水或江水中静止时液面的位置。图示中的轮船是在________〔填“江水〞或“海水〞〕中停泊。轮船的排水量为6000t，在海水中满载时受到的浮力是________N；轮船在江水中，船底处的压强是6×104Pa，船底浸入水中的深度是________。〔g取10N/kg，ρ江水＝1×103kg/m3 ， ρ海水＝1.03×103kg/m3〕

18.按要求完成填空。

〔1〕如图1所示，测量该物体的长度使用的直尺的分度值为 ________ cm；
〔2〕如图2所示，用手拨动电风扇可以使LED灯发光，这是 ________ 现象；
〔3〕如图3容器中的晶体正在熔化。该晶体的熔点是 ________ ℃；
〔4〕如图4所示装置是用来探究通电时间一样时，电流通过导体产生的热量跟 ________ 大小的关系。
三、作图题〔共2题；共10分〕
19.如下图，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。

20.如下图．闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈．

四、实验题〔共2题；共4分〕
21.红红用质量相等的木块和小车进展了以下力学实验。

〔1〕红红在探究“滑动摩擦力大小与什么因素有关〞的实验中，每次她都应用弹簧测力计沿水平方向拉物体做________运动，测力计的示数分别如下图，分析A、B两次实验数据可知，________〔填“木块〞或“小车〞〕的外表更粗糙。根据A、C两次实验得出：接触面粗糙程度一定时，压力越________，滑动摩擦力越大。
〔2〕在C实验中，假设红红将拉力增加到3N〔小车仍随木块一起运动〕，此时木块受到地面的摩擦力为________N，小车________〔填〞不受〞或“受〞〕摩擦力的作用。
〔3〕如下图，红红又进展了D、E、F三次实验，将小车在同一斜面同一高度由静止释放，分别在毛巾、棉布和木板三个外表水平运动，发现小车在木板外表运动得最远，说明阻力越________，速度减小得越慢。由此推论出：如果运动的物体不受力，它将 ________。

22.探究“电流与电压和电阻的关系〞时。实验室的实验器材有：电源〔电压恒为5V〕。电流表、电压表各一个，开关一个，定值电阻四个〔6Ω、12Ω、18Ω、24Ω〕。滑动变阻器两只〔规格分别为：“20Ω 2A〞、“50Ω 1A〞〕，灯泡〔额定电压3.4V〕，导线假设干。

〔1〕小明小组探究“电流与电压的关系〞：
①请你根据图1的电路图用笔画线代替导线将图2中的实物电路连接完整。________
②将6Ω的电阻接入电路。检查无误后闭合开关。发现电压表示数很大。电流表没有示数，造成这一现象的原因可能是________〔写出一条即可〕。
③排除故障后进展试验得到的数据如表。由此可得到的实验结论是________。
电压U/V
1.2
1.8
2.4
电流I/A
0.2
0.3
0.4
〔2〕小华小组探究“电流与电阻的关系〞：
①将6Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.8V．并记下相应的电流值。再用12Ω的电阻替换6Ω的电阻。此时滑片应向________〔选填“左〞或“右〞〕端移动，移动滑动变阻器的目的是________。
②为了完成用四个定值电阻进展试验，应选择现格是________的滑动变阻器。
③他们用小灯泡替换定值电，移动滑片，使小灯泡正常发光，电流表示数如图3所示为________A，那么小灯泡的额定功率是________W。
五、计算题〔共1题；共2分〕
23.如下图，电动起重机是通过电动机拉动绳子b带动滑轮组工作的装置〔滑轮组的连接方式未画出〕。质量为360kg的货箱放在水平地面上，与地面的接触面积是0.25cm2。求：

〔1〕当绳子a对货箱的拉力Fa为600N时，货箱未离开地面，此时货箱对地面的压强是多大？〔g取10N/kg〕
〔2〕在匀速拉起货箱的过程中，电动机把绳子b匀速收起了12m，绳子b的拉力Fb做了2.4×104J的功，拉力Fb是多大？
〔3〕在上述匀速拉起货箱的过程中，使用滑轮组所做的额外功是9.6×103J，滑轮组的机械效率是多大？
六、综合题〔共1题；共11分〕
24.如图甲是一种家用电吸器。当它接通电源之后，周围的导体会被加热，沿导热管与金属散热片将热量散发出去，温度到达85℃时，它就会自行断电。可使用的寿命非常的长，适合用在客厅以及卧室当中，老人小孩也可以使用，具有平安、无尘的优点。图乙是其简化的电路图，R1＜R2 ， 电暖器的局部参数如表中所示。

额定电压
220V

功率选择
一档
968W
二档
1210W
三档
2178W
〔1〕闭合开关S，要让电暖器处于第二档工作，那么应再将开关________闭合。
〔2〕R1和R2的阻值分别为多少
〔3〕假设室内空气质量为50kg，用该电暖器的第三档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？[假设空气的比热容为1.1×103J/〔kg•℃〕]

答案解析局部
一、单项选择题
1.【解析】【解答】A．声音由物体的振动产生，弹吉他时发出的声音是由琴弦振动产生的，A正确，不符合题意；
B．响度表示声音的强弱〔大小〕，吉他的共鸣箱是为了增大响度的，B正确，不符合题意；
C．音调与频率有关，吉他调音的时候调的是琴弦的振动的频率，C错误，符合题意；
D．吉他的弦粗细不同，所以吉他每一根弦发出的音调都不同，D正确，不符合题意。
故答案为：C。

【分析】音调描述声音的上下，与物体振动的快慢有关，物体振动越快，发出的声音的音调就越高；响度描述声音的强弱，物体的振动幅度、传播距离和分散程度都会影响声音的响度。
2.【解析】【解答】A．雾是空气中水蒸气遇冷液化形成的液态小水珠，A不符合题意；
B．“白气〞是空气中水蒸气遇到温度较低的冰棍液化成的小水珠，B符合题意；
C．霜是空气中的水蒸气遇冷凝华形成的冰晶，C不符合题意；
D．冰花是室内温度较高的水蒸气遇到温度低的玻璃凝华形成的冰晶，D不符合题意。
故答案为：B。

【分析】物体由气态变为液态的过程称为液化，液化放热，结合选项分析求解即可。
3.【解析】【解答】A．化石能属于不可再生能源，水能和风能属于可再生能源，A不符合题意；
B．利用激光通过光导纤维来传递信息的方式是光纤通信，B符合题意；
C．太阳能是一次能源，太阳内部进展的是聚变反响，又称为热核反响，而核电站是利用核裂变来释放能量的，不是利用核聚变，C不符合题意；
D．电磁波可以在真空中传播，电磁波在真空中的传播速度是一定的，约3×108m/s，其速度与频率无关，D不符合题意。
故答案为：B

【分析】光纤利用光来传递信息的，根本原理为光的全反射，传递信息的速度很快。
4.【解析】【解答】A．凸透镜对任何光线都有会聚作用，A不符合题意；
B．小孔成像是由于光沿直线传播形成的，成倒立的实像，B符合题意；
C．远视眼的晶状体太薄或眼球太短，使像成在视网膜的前方，要使像呈在视网膜上，应让光线会聚一些，所以应佩戴对光线有会聚作用的凸透镜，C不符合题意；
D．光的三原色是指红、绿、蓝三种色光。D不符合题意。
故答案为：B。

【分析】该题目考察的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直线传播，各种各样的倒影、平面镜成像对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼、凸透镜成像对应的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
5.【解析】【解答】A．轮滑演员受到的重力和舞台对他的支持力大小不等，所以不是一对平衡力，A不符合题意；
B．轮滑演员在表演过程中，相对于观众之间的位置发生了变化，所以是运动的。B不符合题意；
C．轮滑演员进展轮滑表演时，其质量不变，所以惯性大小不变，C不符合题意；
D．在轮滑鞋鞋底装上轮子，是用滚动代替滑动的方法来减小与地面的摩擦，D符合题意。
故答案为：D。

【分析】减小摩擦力可以通过减小接触面粗糙程度、减小压力和变滑动摩擦为滚动摩擦的方式来减小。
6.【解析】【解答】A．万花筒是由三面玻璃镜子组成的，这三面玻璃镜子属于平面镜，所以万花筒里的镜子所成的像是虚像，A不符合题意；
B．平面镜成像的原理是光的反射，所以人眼看到的图案是平面镜反射所形成的像，B符合题意；
C．根据平面镜成像特点可知，碎玻璃到镜子的距离与像到镜子的距离一样，C不符合题意；
D．太阳光经过三棱镜会发生光的色散，属于光的折射，从顶点到底边的光依次是红、橙、黄、绿、蓝、靛、紫，形成“彩虹〞，D不符合题意。
故答案为：B。

【分析】平面镜成像的实质就是光的反射，平面镜成像时，成的像是正立、等大的虚像，物距等于像距，物和像关于平面镜对称。
7.【解析】【解答】A．水是导体，在电加热器上烘烤衣服，容易发生触电事故，A不符合平安用电的原那么，不符合题意；
B．保险丝串联在电路的火线上，当家庭电路中如果出现短路或总功率过大而引起电流过大，保险丝会熔断，使电路发生断路，铜丝因熔点高而难熔断，失去保护电路的作用，不能用铜丝代替保险丝，B不符合平安用电的原那么，不符合题意；
C．与灯泡串联的开关应安装在火线上，C不符合平安用电的原那么，不符合题意；
D．发现有人触电时，应立即切断电源，D符合平安用电的原那么，符合题意。
故答案为：D。

【分析】该题目考察的是平安用电原那么，例如，维修电路时应将电路断开；有人触电时，不能用手接触，应先将电源断开；测电笔测量电路中是否有电时，手指必须得与测电笔后的金属帽相接触，与地面构成回路才可以；结合四个选项中的行为分析即可。
8.【解析】【解答】A．拔火罐使用时，先把酒精在罐内烧一下，使罐内气体温度升高，并将罐内受热空气排出，此时迅速把罐扣在皮肤上，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，即是由大气压强引起的，A符合题意；
B．两个外表平滑的铅块紧压后“吸〞在一起，是由于分子间的引力，而不是大气压引起的，B不符合题意；
C．带电体能够吸引轻小物体，化纤衣服容易摩擦起电，而吸引轻小的灰尘，所以，不是大气压引起的，C不符合题意；
D．人站在平安线以内的区域候车，会被驶过的列车“吸〞进铁轨，是由于流速大的地方压强小造成的，D不符合题意．
故答案为：A

【分析】火罐内部的压强比拟小，外部的大气压比拟大，在外界大气压的作用下，火罐被压在皮肤上。
9.【解析】【解答】A．奥斯特实验说明通电导线的周围存在着磁场，A符合题意；
B．如图乙，闭合开关，根据“安培定那么〞可以判断出通电螺线管右端为N极，B不符合题意；
CD．发电机的工作原理是“电磁感应〞，电动机的工作原理是“通电导体在磁场中受到力的作用〞；而丙图说明“通电导体在磁场中受到力的作用〞，丁图是“电磁感应〞，CD不符合题意；
故答案为：A。

【分析】奥斯特实验证明电流周围存在这磁场，该磁场即为电荷定向移动造成的。
10.【解析】【解答】ABC．当S、S1都闭合，滑片P移动到最左端时，R0与L并联，电流表测干路电流。由于灯泡L正常发光时，那么PL＝P额＝3W
电源电压U＝UL＝U额＝6V
通过灯泡的电流IL= =0.5A
通过R0的电流I0= =0.6A
那么电流表示数为I＝IL+I0＝0.5A+0.6A＝1.1A
总功率P＝UI＝6V×1.1A＝6.6W
AB不符合题意，C符合题意；
D．假设S闭合、S1断开时，R0与R串联，当滑片P移动到中点，那么：滑动变阻器连入电路的电阻R′= R= ×20Ω＝10Ω
总电阻R总＝R0+R′＝10Ω+10Ω＝20Ω
电流表的示数I= =0.3A
D不符合题意。
故答案为：C。

【分析】分析电路构造，定值电阻和灯泡并联，与滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
二、填空题
11.【解析】【解答】该消毒凝胶的密度ρ= =1.2g/cm3因密度是物质的一种特性，与物体的质量和体积无关，所以，用掉一半后，剩余局部的密度不变。洗手后空气中都有酒精味，是因为酒精分子永不停息地做无规那么运动，向四周扩散造成的。
【分析】物体的质量和体积，利用密度公式求解物体的密度即可；分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
12.【解析】【解答】两球抛出时质量一样，速度一样因此动能一样，同时高度也一样，因此重力势能一样，机械能等于动能与重力势能之和，因此机械能也相等，甲球落地前速度不断变大，因此甲球的动能增大，乙球在运动过程中只有动能和势能在相互转化，因此机械能不变。
故答案为：相等；增大；不变.
【分析】动能大小的影响因素：质量、速度.质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度.机械能：动能和势能的统称.〔机械能=动能+势能〕
13.【解析】【解答】汽油机一个工作循环的四个冲程为吸气冲程、压缩冲程、做功冲程、排气冲程，在做功冲程中将内能转化为机械能。图丙进气门、排气门关闭，火花塞产生电火花，燃气剧烈燃烧，推动活塞向下运动，故图丙属于做功冲程，是将内能转化为机械能的冲程。
飞轮的转速为2400r/min=40r/s，在一个工作循环中，飞轮转动2转，对外做功一次，所以此汽油机每秒钟内完成20个工作循环。每个工作循环完成四个冲程，共完成80个冲程，对外做功20次。
故答案为：丙；80；20.
【分析】内燃机可分为汽油机和柴油机，它们一个工作循环由吸气、压缩、做功和排气四个冲程.一个工作循环中对外做功1次，活塞往复2次，曲轴转2周.
14.【解析】【解答】因为水的比热容大，一样质量的水和其它物质比拟，降低一样的温度，水放出的热量多，取暖效果好，所以北方楼房中的“暖气〞用水作为介质。水降低的温度为Δt= =50℃供热时，暖气片的温度高于室内空气温度，在暖气片和空气之间发生了热传递，使室内的内能增加、温度升高，是通过热传递的方式改变的。
【分析】水的比热容大，一样质量的水可以吸收更多的热量，冷却效果更好；一样质量的水可以放出更多的热量，取暖效果更好；结合水的质量和放出的热量，利用比热容公式求解水温度的变化量即可；热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
15.【解析】【解答】小明骑行过程中竖直方向保持相对静止，单车对小王的支持力和小明的重力是一对平衡力，所以，单车对小王的支持力 单车对地面的压力
受力面积
单车对地面的压强 因他骑行该单车在水平路面上匀速直线行驶时处于平衡状态，骑行的动力和阻力是一对平衡力，所以，骑行的动力 他骑着单车的速度
他骑行的功率

【分析】处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；自行车受到的阻力与重力的关系求解阻力，自行车匀速运动，水平受力平衡，牵引力等于阻力；求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；利用外力做的功除以做功需要的时间即为功率。
16.【解析】【解答】1600imp/kW⋅h表示每消耗1kW⋅h的电能，电能表指示灯闪烁1600次，那么指示灯闪烁160次消耗电能：W= =0.1kW⋅h，电热水器的功率：P= = =1kW=1000W.
电热水器的阻值为：R= = =40Ω,
该电路的实际电压为:U实= = =200V.

【分析】通过电能表的表盘可以看出，每消耗一度电灯闪烁1600次，结合题目给出的灯闪烁的次数求解消耗的电能； 结合消耗的电能和用电器工作的时间，利用公式P=W/t求解用电器的功率；利用功率公式P=U2/R的变形求解实际电压即可。
17.【解析】【解答】解：〔1〕在海水和江水中，轮船漂浮，浮力和重力相等，即浮力大小不变；因为海水的密度大于江水的密度，根据公式F浮＝ρ水gV排可知，轮船在江水中排开江水的体积大于在海水中排开海水的体积，所以在江水中的吃水线要高于在海水中的吃水线；〔2〕根据阿基米德原理得轮船所受浮力：F浮＝G排＝m排g＝6000×103kg×10N/kg＝6×107N；〔3〕由液体压强公式p＝ρgh得，船底浸入水中的深度：h＝ ＝ ＝6m。
故答案为：海水；6×107；6m

【分析】一样物体漂浮时，排开液体的体积越小，液体的密度越大，根据排开液体的质量可以计算浮力大小，根据压强和液体密度，可以计算深度。
18.【解析】【解答】刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm即此刻度尺的分度值。当闭合电路的一局部导体在磁场中做切割磁感线运动时，回路中会产生感应电流，用手拨动电风扇可以使LED灯发光，是电磁感应现象。温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40〞在“50〞的下方，液柱最高处在两者之间，所以晶体的熔点高于0℃，为48℃。由图知，右侧电阻丝与容器外电阻并联后再与左侧电阻丝串联，左电流大小等于右侧电阻丝与容器外电阻的电流之和，即通过左侧容器内电阻的电流是通过右侧容器内电阻的电流的2倍；所以是探究通电时间一样时，电流通过导体产生的热量跟电流的关系。
【分析】〔1〕刻度尺的分度值就是相邻两刻度的距离，观察刻度尺求解即可；用刻度尺读数时，需要估读到分度值的后一位；
〔2〕导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关；
〔3〕晶体熔化时物体的温度保持不变，有确定的熔点；
〔4〕要探究电阻大小对导体产热的影响，需要控制电流和通电时间一样；当电流和通电时间一样时，导体的电阻越大，产生的热量越多。
三、作图题
19.【解析】【解答】O点是杠杆的支点，从支点向拉力F1作用线做垂线，可得动力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从重心沿竖直向下的方向，画一条带箭头的线段，标上重力符号G，如下图：


【分析】动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点。
20.【解析】【解答】由图示电路图可知，滑动变阻器滑片P从左往右滑动的过程中，滑动变阻器接入电路的阻值减小，通过螺线管的电流增大，电磁铁的磁性增强，由题意知，此时弹簧将伸长，根据异名磁极相互吸引可知，螺线管的上端为N极，如下图：


【分析】结合通电螺线管的N极和S极，利用右手螺旋定那么求解通电螺线管的电流方向，判断导线的缠绕方式。
四、实验题
21.【解析】【解答】〔1〕本实验中，应拉着木块在水平方向做匀速直线运动，这样木块受到的拉力与摩擦力才是一对平衡力，所以从弹簧测力计上读出拉力大小，即为木块受到的滑动摩擦力大小。因木块和小车的质量相等，所以它们对水平木板的压力一样。由A、 B两次实验数据可知，小车受到的摩擦力大。在压力一样时，摩擦力大的接触面粗糙程度大，所以小车的外表比木块外表更粗糙。A、C两次实验中，接触面粗糙程度不变，将小车放到木块上后增大了压力，所测得的滑动摩擦力也变大了，说明：接触面粗糙程度一定时，压力越越大，滑动摩擦力越大。〔2〕C图中木块受到的摩擦力为2.8N。当将拉力增加到3N时，木块与木板的粗糙程度不变，压力大小也不变，所以木块受到的滑动摩擦力大小也不变，为2.8N。将木块和小车看为一个整体，此时它们受到的拉力为3N，摩擦力为2.8N，拉力大于摩擦力，它们做加速运动，受力不平衡，所以小车要受到木块的摩擦力作用。〔3〕小车在同一斜面同一高度由静止释放，滑到三个平面时的速度是一样的，因木板对小车的阻力最小，所以小车在木板上运动时速度减小得最慢，运动得最远。说明阻力越小，速度减小得越慢。由此推论：如果小车不受阻力，那么小车的速度就不会减小，将以原来的速度一直做匀速直线运动。
【分析】〔1〕物块在水平方向做匀速直线运动，受到的拉力与摩擦力才是一对平衡力；接触面粗糙程度一定时，压力越越大，滑动摩擦力越大；〔2〕当压力和粗糙程度一定时，拉力增大，滑动摩擦力不变；〔3〕如果小车不受阻力，那么小车的速度就不会减小，将以原来的速度一直做匀速直线运动。
22.【解析】【解答】(1)①定值电阻与滑动变阻器、电流表串联接入电路；电压表与电阻并联，电流从“+〞接线柱流入，从“﹣〞接线柱流出；如下图

②闭合开关，发现电流表没有示数，说明电路为断路，电压表有示数，说明电压表与电源的两端相连，所以原因可能是电压表所测量的电阻断路。
③分析数据可得出结论：电阻一定时，导体中的电流跟导体两端的电压成正比。
(2)①定值电阻由6Ω更换为12Ω后，定值电阻分压变大，大于原来的电压，为保持定值电阻两端电压不变，由电路图可知，应向左移动滑动变阻器滑片，增大滑动变阻器接入电路的阻值，增大滑动变阻器的分压，使定值电阻两端电压减小到原来的1.8V，保持定值电阻两端电压一定。
②实验中，当定值电阻是24Ω时，流过电路的电流
滑动变阻器接入电路的阻值应为
为使实验能顺利进展，可以更换最大阻值较大的滑动变阻器，使用规格为“50Ω 1A〞的滑动变阻器，使定值电阻两端的电压变小，等于1.8V。
③电流表选择0 0.6A量程，最小分度值为0.02A，示数为0.3A，小灯泡的额电功率P＝UI＝3.4V×0.3A＝1.02W

【分析】〔1〕滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可；分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；电阻一定时，电流和电压成正比；
〔2〕定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，保证定值电阻两端的电压不变，结合定值电阻阻值的变化判断滑动变阻器的移动方向；定值电阻和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合实验电阻的最大值和设定的电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器即可。明确电流表的量程和对应的分度值，结合表盘的指针读数；结合电流与电压值，利用功率该公式P=UI求解功率即可。
五、计算题
23.【解析】【分析】〔1〕根据物体的质量计算重力，利用压力和受力面积的比值计算压强；
〔2〕根据拉力做的功和移动的距离计算拉力的大小；
〔3〕根据总功和额外功的差计算有用功，有用功和总功的比值计算机械效率。
六、综合题
24.【解析】【解答】解：(1)由题可知，R1＜R2；闭合开关S、S2时，R2单独接入电路，电路中电阻最大，根据 可知，功率最小，电暖器处于第一档；闭合开关S、S1时，R1单独接入电路，电路电阻较大，根据 可知，功率较大，电暖器处于第二档；闭合开关S、S1、S2时，R1、R2并联，电路中电阻最小，根据 可知，功率最大，电暖器处于第三档。
答：(1)应再将开关S1闭合；

【分析】〔1〕通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；
〔2〕结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可；
〔3〕求解电流做功，利用公式W=Pt求解即可；结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量；结合水吸收的热量，利用功率公式求解用电器工作的时间即可。
