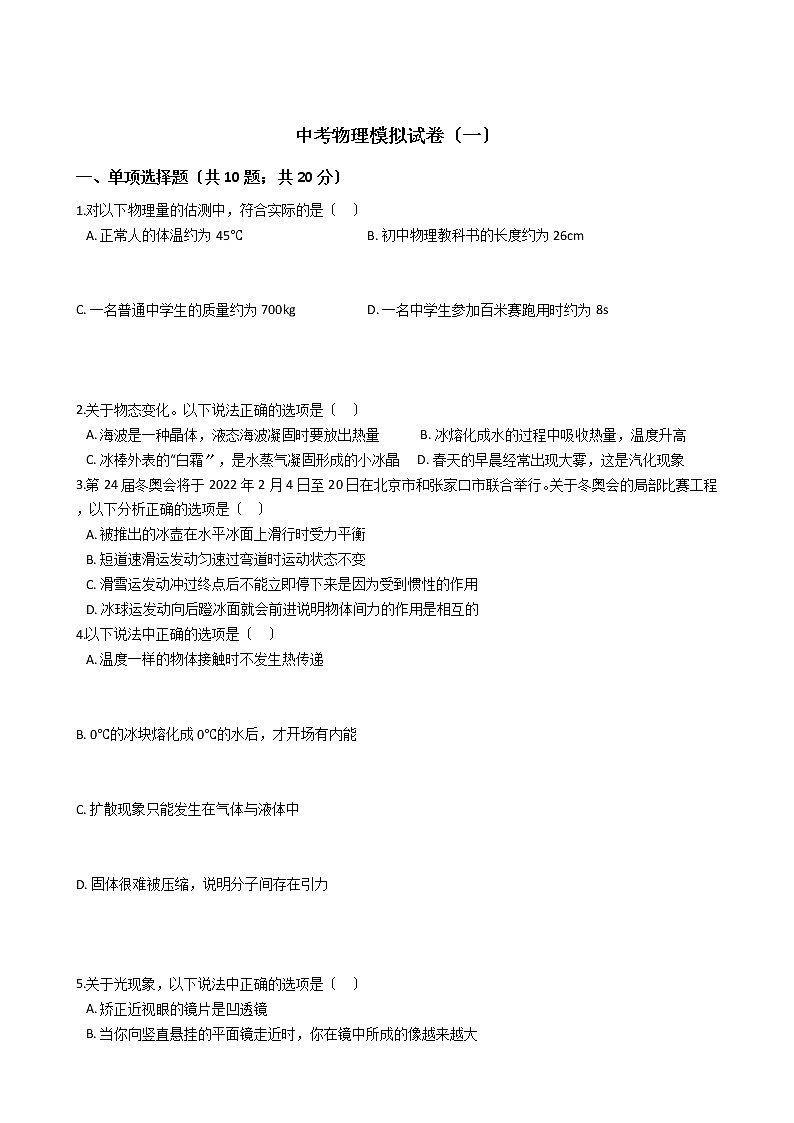

中考物理模拟试卷〔一〕
一、单项选择题〔共10题；共20分〕
1.对以下物理量的估测中，符合实际的是〔   〕
A. 正常人的体温约为45℃                                       B. 初中物理教科书的长度约为26cm


C. 一名普通中学生的质量约为700kg                      D. 一名中学生参加百米赛跑用时约为8s



2.关于物态变化。以下说法正确的选项是〔   〕
A. 海波是一种晶体，液态海波凝固时要放出热量            B. 冰熔化成水的过程中吸收热量，温度升高
C. 冰棒外表的“白霜〞，是水蒸气凝固形成的小冰晶     D. 春天的早晨经常出现大雾，这是汽化现象
3.第24届冬奥会将于2022年2月4日至20日在北京市和张家口市联合举行。关于冬奥会的局部比赛工程，以下分析正确的选项是〔   〕
A. 被推出的冰壶在水平冰面上滑行时受力平衡
B. 短道速滑运发动匀速过弯道时运动状态不变
C. 滑雪运发动冲过终点后不能立即停下来是因为受到惯性的作用
D. 冰球运发动向后蹬冰面就会前进说明物体间力的作用是相互的
4.以下说法中正确的选项是〔   〕
A. 温度一样的物体接触时不发生热传递


B. 0℃的冰块熔化成0℃的水后，才开场有内能


C. 扩散现象只能发生在气体与液体中


D. 固体很难被压缩，说明分子间存在引力



5.关于光现象，以下说法中正确的选项是〔   〕
A. 矫正近视眼的镜片是凹透镜
B. 当你向竖直悬挂的平面镜走近时，你在镜中所成的像越来越大
C. 小孔成像是由光的折射现象产生的
D. 光是一种电磁波，光在真空中的传播速度是3×108km/s

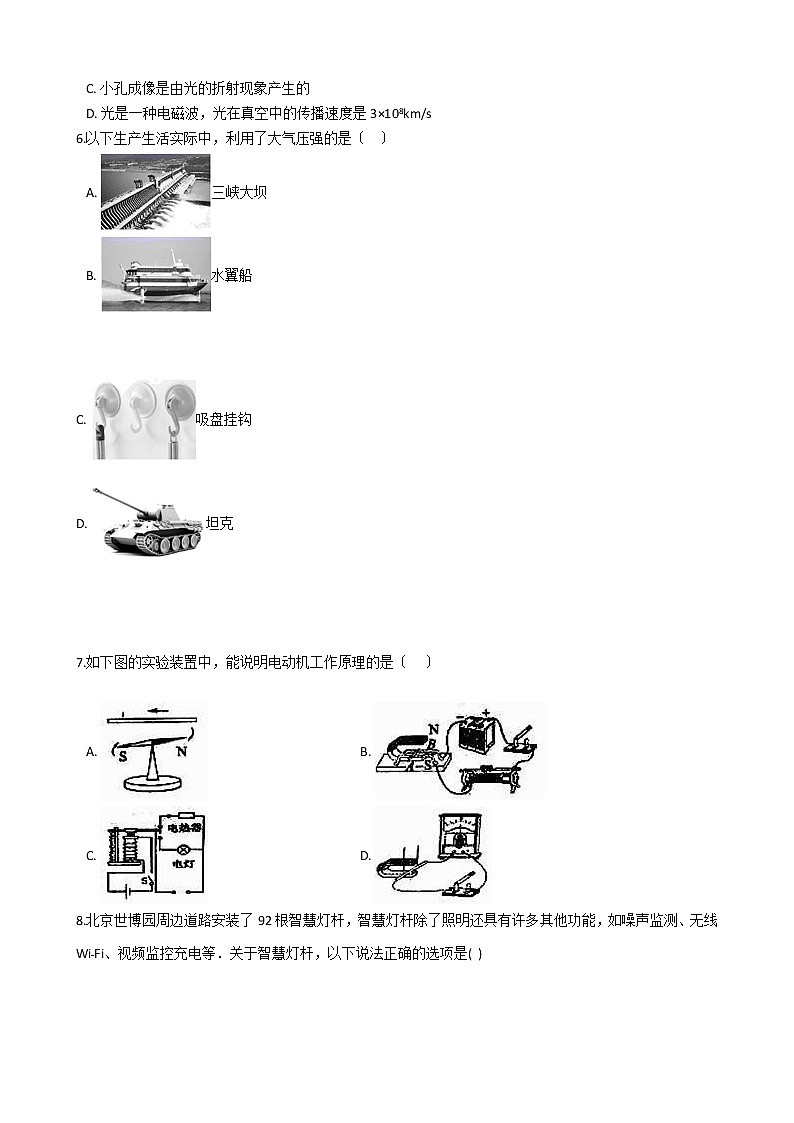

6.以下生产生活实际中，利用了大气压强的是〔   〕
A. 三峡大坝
B. 水翼船


C. 吸盘挂钩
D. 坦克



7.如下图的实验装置中，能说明电动机工作原理的是〔    〕

A.                                                B.
C.                                                D.

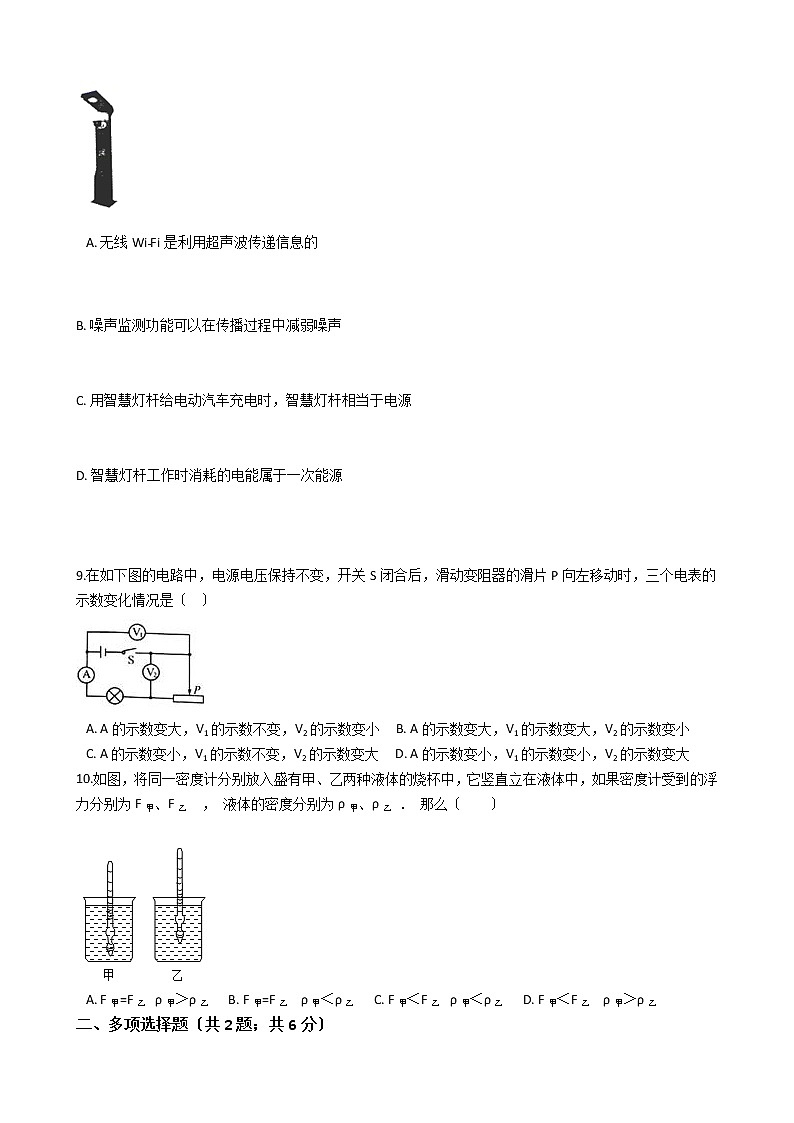

8.北京世博园周边道路安装了92根智慧灯杆，智慧灯杆除了照明还具有许多其他功能，如噪声监测、无线Wi﹣Fi、视频监控充电等．关于智慧灯杆，以下说法正确的选项是(  )

A. 无线Wi﹣Fi是利用超声波传递信息的


B. 噪声监测功能可以在传播过程中减弱噪声


C. 用智慧灯杆给电动汽车充电时，智慧灯杆相当于电源


D. 智慧灯杆工作时消耗的电能属于一次能源



9.在如下图的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是〔   〕

A. A的示数变大，V1的示数不变，V2的示数变小    B. A的示数变大，V1的示数变大，V2的示数变小
C. A的示数变小，V1的示数不变，V2的示数变大    D. A的示数变小，V1的示数变小，V2的示数变大
10.如图，将同一密度计分别放入盛有甲、乙两种液体的烧杯中，它竖直立在液体中，如果密度计受到的浮力分别为F甲、F乙 ， 液体的密度分别为ρ甲、ρ乙 ． 那么〔　　〕


A. F甲=F乙   ρ甲＞ρ乙      B. F甲=F乙    ρ甲＜ρ乙      C. F甲＜F乙   ρ甲＜ρ乙      D. F甲＜F乙    ρ甲＞ρ乙
二、多项选择题〔共2题；共6分〕
11.如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入如图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，以下说法错误〔   〕

A. 只闭合开关S1时，小灯泡L的电阻为3Ω


B. 再闭合开关S2时，电流表示数增大0.2A


C. 再闭合开关S2时，电路总功率为1.4W


D. 再闭合开关S2后，在1min内电阻R产生的热量为240J



12.如下图，物体B的重力为40N，此时A正沿着水平桌面以0.4m/s的速度向右做匀速直线运动。假设对A施加一个水平向左的力F，物体B以原速度匀速上升，那么以下选项正确的选项是〔不计绳重、滑轮重及绳与滑轮间的摩擦〕〔   〕

A. 物体B匀速下降的速度是0.4m/s


B. 物体A向左做匀速直线运动时与桌面间的摩擦力为80N


C. 物体B匀速上升时，作用在物体B上绳子的拉力的功率为16W


D. 对A施加的水平向左的力F大小为160N



三、填空题〔共10题；共20分〕
13.一只蚊子从你耳旁飞过，你能听到它翅膀振动所发出的声音，可是一只蝴蝶飞过你的耳旁时，你却听不见声音，这是因为它们翅膀振动发声的________〔填音调/响度/音色〕不同；用洗衣机洗衣服时，衣服没放好就会引起洗衣机的剧烈振动而发出噪声，这时应采取的措施是把衣服放平，这是在________〔填声源处/传播过程中/人耳处〕减弱噪声。
2的粗细均匀的铜丝，那么这捆铜丝的体积是________m3 ， 这捆铜丝的总长度是________m。〔铜的密度是 铜＝8.9g/cm3〕
3、热值为3.6×107J/m3的煤气完全燃烧放出的热量为________J；假设这些热量的50％被温度为20℃、质量为30kg的水吸收，那么水的末温是________℃。〔水的比热容是4.2×103J/〔kg·℃〕〕
16.利用海水周期性涨落获得的能量就是潮汐能，它属于________(选填“可再生〞或“不可再生〞)能源。在潮汐能发电时，潮汐能转化成________能。
17.灯泡的铭牌上标有“6V　1.8W〞字样，如果要使该灯泡接在电源电压为9V的电路中正常发光，应给它串联一个阻值为________Ω的定值电阻，灯泡用久了灯丝会变细，这会导致灯泡的实际功率________〔选填“变大〞“变小〞或“不变〞〕。
18.假设某段导体两端的电压为6V时，通过它的电流为0.1A，那么该段导体的电阻为________Ω；如果要使通过它的电流为0.5A，那么加在它两端的电压为________V。
19.如下图是某物体在40s内沿直线运动的s-t图象，分析图象信息，前10s内该物体的平均速度为________m/s；在这40s内，该物体的平均速度为________m/s。

20.如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s=3m，h=1m，那么小虎做功的功率为________W，小虎沿斜面向上用的拉力为________N。

21.一艘轮船从海里驶往江里，轮船受到的浮力将________，船排开水的体积将________。〔选填“变大〞、“变小〞或“不变〞〕
22.某一家用电热水壶，热效率达80%，其工作时的额定电压为220V，正常工作时的电阻为48.4Ω，该电热水壶正常工作10min产生的热量为________J；在标准大气压下，这些热量能将初温为25℃、质量为1.5kg的水的温度升高到________℃。[水的比热容为c水＝4.2×103J/〔kg·℃〕]
四、作图题〔共3题；共6分〕
23.请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图〔不考虑空气阻力〕。

24.如下图，请连接成符合平安用电要求的家庭电路。
​​
25.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如下图。请在图中画出：
⑴凸透镜的焦点F；
⑵点光源S的位置；
⑶光线a经过凸透镜后的折射光线。

五、实验题〔共3题；共12分〕
26.小晴和小雨分别用甲、乙两套装置做探究“水沸腾时温度变化的特点〞的实验．

〔1〕组装器材时，温度计的玻璃泡碰到了烧杯底，应适当将________〔选填“A处向上〞或“B处向下〞〕调整．
〔2〕调整后器材，用完全一样的酒精灯加热，当水温为90℃时，每隔1分钟记录一次水温，直到水沸腾后持续几分钟为止，根据记录数据绘制出如图丙所示的水温与时间关系图象，实验中，是通过________〔选填“热传递〞或“做功〞〕方式增加水的内能．当水沸腾时，水中产生大量的气泡，气泡内是________〔选填“空气〞或“水蒸气〞〕．

〔3〕a为小晴根据实验数据绘制的温度与时间图象，分析可知她是选用________图中装置做的实验，由小雨所绘制的b图象可知，此时周围环境的大气压________〔选填“低于〞或“高于〞〕一标准大气压．0﹣6分钟a和b图象重合可以判断她们实验所用水的质量________〔选填“一样〞或“不一样〞〕
27.小闻和小宁想测石块的密度，器材有：天平、砝码、烧杯、足量的水、胶头滴管．他们经过思考，进展下面的操作：〔 水=1.0×103kg/m3〕

〔1〕小闻把天平放在水平桌面上，将________调到标尺左端的零刻度线处，如果此时指针偏向分度盘中线的左侧，应向________调节平衡螺母，使天平平衡；
〔2〕用调节好的天平称石块的质量，右盘中的砝码和标尺上的游码如图甲所示，那么石块的质量为________g；
〔3〕为了测石块体积，他们进展了如图乙所示的实验操作：
a．烧杯中装有适量的水，标记好水面的位置，测得烧杯和水的总质量为103g；
b．将石块放入装水的烧杯中，倒出超过标记处的水，并用胶头滴管调节使水面恰好在标记处，测出此时烧杯、水、石块全部的质量为145g；
c．通过计算，石块的密度为________kg/m3。
〔4〕实验完毕后，他们进展讨论：假设b操作中倒出水后，水面还高于标记处，这样的情况下测出的密度值将________〔选填“偏大〞或“偏小〞〕。
28.在“测量小灯泡电功率〞的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值为40Ω。

〔1〕同学们进展试触时，发现小灯泡不发光，电流表无示数，电压表有示数，那么电路中发生的故障可能是________〔选填“小灯泡断路〞“小灯泡短路〞或“滑动变阻器处断路〞〕；
〔2〕某次实验中，同学们看到电压表示数为1.8V，要使小灯泡正常发光，应向________〔选填“A〞或“B〞〕端移动滑动变阻器的滑片，同时视线应注意观察________〔选填“电流表〞或“电压表〞〕的示数，当小灯泡正常发光时，电流表示数如图乙所示，那么小灯泡的额定功率是________W；
〔3〕某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，屡次更换阻值不同的定值电阻，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于________Ω。
六、计算题〔共2题；共30分〕
29.如下图，电源电压可调节，定值电阻R=10Ω，小灯泡标有“4V  2W〞(灯泡电阻不变) ，滑动变阻器上标有“50Ω  2A〞的字样．

〔1〕小灯泡的电阻为多大?
〔2〕只闭合S1时，通过R的电流为I；只闭合S2并保持电源电压不变，调节滑动变阻器，通过R的电流为0.5I，求此时滑动变阻器接入的电阻为多大？
〔3〕只闭合S2 ， 调节滑动变阻器和电源电压，要求电压表示数为2V，那么电源可调节的最大电压和最小电压分别为多少？
30.如下图是一台起重机在长江边工作的示意图。现在用此起重机从水中把重1.5×104 N、体积为0.6 m3的物体M匀速提起。物体在水面下时，滑轮组的钢丝绳自由端拉力F为3 750 N，物体受到的拉力F′所做的功为有用功〔不计摩擦和绳重，ρ水=1.0×103 kg/m3 ， g取10 N/kg〕。那么物体浸没在水中时，求：

〔1〕受到的浮力和拉力F′。
〔2〕重物在未出水前被提升时，滑轮组的机械效率。
〔3〕动滑轮的重。

答案解析局部
一、单项选择题
1.【解析】【解答】A．正常人的体温约为37℃，不符合题意；
B．初中物理教科书的长度约为26cm，符合题意；
C．一名普通中学生的质量约为50kg，不符合题意；
D．一名中学生参加百米赛跑用时约为15s，不符合题意．
故答案为：B

【分析】根据常见物体的温度、质量、长度和运动时间，结合合理数据解答。
2.【解析】【解答】A．海波是晶体，其凝固过程虽然放热，但温度不变，A说法正确；
B．冰是晶体，冰熔化成水的过程中，吸收热量，但温度保持不变，B说法错误；
C．霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象，C说法错误；
D．春天的早晨经常出现大雾，这是水蒸气遇冷发生了液化现象，不是汽化现象，D说法错误。
故答案为：A

【分析】液体凝固时需要放出热量，晶体熔化时吸收热量但温度保持不变，气体变为固体是凝华现象，气体变为液体是液化现象。
3.【解析】【解答】解：A、被推出的冰壶在水平冰面上滑行时做减速运动，处于非平衡状态，所以受力不平衡。A不符合题意；
B、短道速滑运发动匀速过弯道时运动方向发生改变，所以运动状态改变，B不符合题意；
C、滑雪运发动冲过终点后不能立即停下来是因为运发动具有惯性，惯性不是力，不能说受到惯性的作用；C不符合题意；
D、物体间力的作用是相互的，冰球运发动向后蹬冰面，冰面同时给运发动一个反作用，所以运发动就会前进，D符合题意。
故答案为：D
【分析】物体间力的作用是相互的. (一个物体对别的物体施力时，也同时受到后者对它的力).
力的作用效果：力可以改变物体的运动状态，还可以改变物体的形状.〔物体形状或体积的改变，叫做形变.〕
物体在不受力或受到平衡力作用下都会保持静止状态或匀速直线运动状态.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
4.【解析】【解答】A．热传递是热量由温度高的物体向温度低的物体传递，那么温度一样的物体接触时不会发生热传递，A符合题意；
B．一切物体无论温度上下都具有内能，所以0℃的冰也有内能，B不符合题意；
C．有适宜的条件任何两种物态的物体都有可能发生扩散现象，C不符合题意；
D．固体很难被压缩，是因为分子间存在斥力，D不符合题意。
故答案为：A。

【分析】热传递的条件是，物体间有温度差；任何物体都有内能；组成物体的分子在不停的做无规那么运动，扩散现象可以发生在任何物体中。
5.【解析】【解答】解：A、近视眼是由于晶状体对光线的会聚作用太强，使像成在视网膜的前方，为了使像成在视网膜上，就要戴凹透镜来矫正，故本选项正确．
B、由平面镜成像特点：像物等大可知，当你向竖直悬挂的平面镜走近时，你在镜中所成的像不变，故本选项错误．
C、小孔成像是由光的直线传播现象产生的，故本选项错误．
D、光是一种电磁波，光在真空中的传播速度是3×108m/s或×105km/s，故本选项错误．
应选A．
【分析】解答此题从以下知识点入手：①近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．②平面镜成像特点：像物等大．③小孔成像是光沿直线传播现象．④光是一种电磁波，光在真空中的传播速度是3×105km/s
6.【解析】【解答】A．三峡大坝的下部比上部建造的宽，是由于水对坝的压强随深度的增加而增大，A不合题意；
B．水翼船是利用流体压强与流速的关系，B不合题意；
C．首先用力将挂衣钩的吸盘紧压在墙壁上，将塑料吸盘中的空气排出，通过手的挤压排出了吸盘内的气体，使内部气压小于外界大气压，这样外界大气压将挂衣钩压在墙壁上，利用了大气压，C符合题意；
D．坦克的履带很宽，是在压力一定时，通过增大受力面积来减小压强，D不合题意；
故答案为：C。

【分析】塑料挂衣钩利用了大气压的作用。
7.【解析】【解答】A图为奥斯特实验，研究电流的磁效应，A不符合题意；
B图，当导体通过电流时，受到磁场力的作用，导体会运动，据此创造了电动机，B符合题意；
C图为电磁继电器，其核心部件是电磁铁，利用了电流的磁效应，C不符合题意；
D图，导体切割磁感线运动时，产生感应电流，是电磁感应现象，是发电机的原理，D不符合题意；
故答案为：B .
【分析】电动机工作原理的实验中，应有电源和能够在磁场中自由运动的导体 .
8.【解析】【解答】A．无线Wi﹣Fi是利用电磁波传递信息的，A不符合题意；
B．噪声监测仪只能监测噪音值，是一种监测设备，并不是降低噪音的手段和措施，在街头设置噪声监测仪，不能减弱噪声，B不符合题意；
C．用智慧灯杆给电动汽车充电时，智慧灯杆提供电能，所以它相当于电源，C符合题意；
D．电能不能从自然界直接获取，必须通过一次能源的消耗才能得到，所以它是二次能源，D不符合题意．
故答案为：C

【分析】电路中，提供电能的装置是电源；电能属于二次能源；无线Wi﹣Fi是利用电磁波传递信息。
9.【解析】【解答】根据电路图，电路为串联电路，电压表V1测量电源电压，V2测量滑动变阻器的分压，当滑片P向左移动时，电阻变小，电路中的电流变大，滑动变阻器的分压减小，V2示数变小，电源电压不变，V1不变，A符合题意。
故答案为：A.
【分析】根据电路中电阻的变化，分析电路中电流的变化和分压变化。
10.【解析】【解答】〔1〕同一支密度计分别放在甲、乙两种液中均静止不动，密度计总处于漂浮状态，根据物体的漂浮条件可知，密度计在这两种液体中受到的浮力等于密度计的重力，所以F甲=F乙；

〔2〕密度计受到的浮力相等，由图可知密度计排开甲液体的体积大，根据公式F浮=ρ液gV排可知ρ甲＜ρ乙 ．
应选B
【分析】〔1〕由于密度计在不同的液体中总是处于漂浮状态，它所受到的浮力总是等于其自身重力；
〔2〕根据阿基米德原理F浮=ρ液gV排可分析液体密度大小跟密度计排开液体体积的关系
二、多项选择题
11.【解析】【解答】A．只闭合S1时，电路为小灯泡L的简单电路，L的实际功率为1W，根据P＝UI可知，在图甲中L的图线上找符合U、I乘积为1W的坐标，那么有UL＝2V，IL＝0.5A
那么小灯泡L的电阻RL＝ ＝ ＝4Ω
A错误，符合题意；
B．再闭合S2时，R、L并联接入电路，电流表测干路中的电流，R两端的电压为2V，在图甲中找出R此时对应电流为0.2A，那么电流表示数增大0.2A，B正确，不符合题意；
C．再闭合S2时，通过R的电流为IR＝0.2A，通过L的电流为IL＝0.5A，电路中总电流为I总＝IR＋IL＝0.2A＋0.5A＝0.7A
那么电路总功率P＝UI总＝2V×0.7A＝1.4W
C正确，不符合题意；
D．再闭合S2时，电阻R两端的电压为2V，通过R的电流为0.2A，通电1min电阻R产生的热量Q＝W＝UIRt＝2V×0.2A×60s＝24J
D错误，符合题意。
故答案为：AD。

【分析】根据U-I图像中的电压和电流，结合电功率，判断实际电压和电流；根据电压和电流的比值计算电阻；根据并联电路电流规律，判断电流大小；利用总电压和总电流的乘积计算总功率；根据电压、电流和时间的乘积计算消耗的电能。
12.【解析】【解答】A．由题图可知，拉着动滑轮的绳子段数n＝2，那么绳子自由端〔物体B〕的移动速度为物体A移动速度的2倍，即
A不符合题意；
C．物体B匀速上升时，绳子对它的拉力与物体B的重力是一对平衡力，大小相等，那么拉力的大小
所以作用在物体B上绳子的拉力的功率
C不符合题意；
B D．当物体A向右做匀速直线运动时，物体A受到向左的摩擦力
当对物体A施加水平向左的力F使物体B以原速度匀速上升时，物体A受到向左的拉力F、向右的摩擦力fA右和滑轮组对其向右的拉力FA；由于物体A与地面之间的压力和粗糙程度不变，那么物体A受到的摩擦力大小不变，即
物体A受到滑轮组对其向右的拉力
由于物体A向左做匀速直线运动，那么
B、D均正确。
故答案为：BD。

【分析】滑轮组上动滑轮可以判断绳子股数n，绳子的运动速度和物体速度有n倍关系；动滑轮上的拉力是绳子上拉力的n分之一。
三、填空题
13.【解析】【解答】蝴蝶翅膀振动发声的频率低于20Hz，属于次声波，故人耳听不见，蚊子翅膀振动发声的频率高于20Hz，人耳可以听见，而振动频率的上下会影响音调的上下。衣服没放好就会引起洗衣机的剧烈振动而发出噪声，把衣服放平减弱噪声，这是在声源处减弱噪声。
【分析】发声体振动快慢的不同，音调不同；阻止声音的产生是从声源处控制噪声。
14.【解析】【解答】这捆铜丝的体积是 这捆铜丝的总长度是
【分析】根据质量和密度的比值计算体积；根据体积和底面积的比值计算长度。
15.【解析】【解答】煤气完全燃烧放出的热量为Q=qV=3.6×107J/m3×0.28m3=1.008×107J
水吸热后升高的温度 =80℃
所以水的末温为80℃-20℃=60℃

【分析】根据燃料的体积和热值的乘积计算热量；利用热量和比热容、质量，计算温度差。
16.【解析】【解答】潮汐能能从自然界源源不断的获得，是可再生能源。潮汐能具有巨大的机械能，利用潮汐能发电时，将潮汐能转化成电能。
【分析】潮汐能属于可再生能源；发动机可以将其他能转化为电能。
17.【解析】【解答】灯泡的铭牌上标有“6V　1.8W〞字样，表示灯泡正常发光时的电压UL＝6V，功率PL＝1.8W。因串联电路中总电压等于各分电压之和，故定值电阻两端的电压UR＝U－UL＝9V－6V＝3V
串联电路中各处的电流相等，由P＝UI可得，电路中的电流
由欧姆定律可得，定值电阻的阻值R＝ ＝ ＝10Ω根据影响电阻大小的因素可知，灯丝变细后，横截面积变小，故灯丝的电阻变大，根据P＝ 可知，灯泡的实际功率变小。

【分析】利用电功率和电压的比值计算电流；根据串联电路电压规律计算用电器分压，结合电压和电流的比值计算电阻。
18.【解析】【解答】导体的电阻 =60Ω因为电阻的大小与材料、长度的横截面积有关，与电流、电压无关，所以通过它的电流为0.5A时，电阻仍是60Ω，加在它两端的电压为U′=I'R=0.5A×60Ω=30V
【分析】利用电压和对应电流的比值计算电阻；根据电阻和电流的乘积计算电压。
19.【解析】【解答】由图象知，前10s，物体通过的路程为100m，对应的平均速度 40s通过的路程为200m，对应的平均速度
【分析】利用总路程和对应时间的比值计算速度。
20.【解析】【解答】物体克制重力做的功为有用功
克制摩擦力做的功为额外功
拉力做的功为总功即
那么小虎做功的功率为 由W=Fs可得小虎沿斜面向上用的拉力

【分析】重力和高度的乘积计算有用功，摩擦力和长度乘积计算额外功，有用功和额外功的和计算总功，功和时间的比值计算功率，功和距离的比值计算拉力。
21.【解析】【解答】轮船在海里和江里均处于漂浮状态，所受浮力等于自身重力，所以，轮船受到的浮力不变。因为江水的密度比海水的密度小，根据阿基米德原理可知，在浮力不变的情况下，轮船排开水的体积将变大。
【分析】漂浮的物体受到的浮力等于物体的重力；液体密度减小时，排开液体的体积变大。
22.【解析】【解答】该电热水壶正常工作10min产生的热量为
故该电热水壶正常工作10min产生的热量为 ；根据 可知，水的温度升高的温度为
由于是在标准大气压下，水的初温为25℃，水的沸点为100℃，故此时的水温为100℃。

【分析】根据用电器的电压、电阻和时间，可以计算产生的热量；根据物体吸热、比热容、质量大小，可以计算温度差。
四、作图题
23.【解析】【解答】不考虑空气阻力。小球摆动过程中，受到重力和绳子拉力的作用。过球心作竖直向下的重力和沿绳子斜向上的拉力。如下图：

【分析】不考虑空气阻力，小球摆动过程中，受到重力和绳子拉力的作用，再利用力的示意图的画法画出各力即可.
24.【解析】【解答】在家庭电路的连接中，灯泡的开关接在灯泡和火线之间，开关接灯泡的顶端，灯泡的侧壁接在零线上，三孔插座要左零右火上接地，和火线连接处接熔断器，如图
​​ 。
【分析】灯泡的开关接在灯泡和火线间，三孔插座要左零右火上接地。
25.【解析】【解答】解：〔1〕因为反射光线好似是从虚像上发出的，点光源S在平面镜中的像与凸透镜的焦点F重合，所以反向延长光线a，与主光轴的交点为凸透镜的焦点F；〔2〕画出像S′〔F〕的对称点，可得点光源的位置S；〔3〕光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴，如下图：


【分析】平面镜反射光线时，反射光线和平面镜中光源的像在同一直线上，根据平面镜成像的对称特点画出物体的位置，过凸透镜焦点的光线，折射和主光轴平行。
五、实验题
26.【解析】【解答】解：〔1〕甲图中，酒精灯使用外焰加热，B的位置适宜，需要调节A处，使温度计向上移动，使温度计的玻璃泡浸在被测液体中，所以应适当将A处向上调整；〔2〕实验中，水从火吸收热量、内能增加、温度升高，是通过热传递的方式增加水的内能．
当水沸腾时，水中产生大量的气泡，气泡上升、变大，到水面破裂开来，发出大量的水蒸气；所以气泡内是水蒸气．〔3〕由图知，a图象说明水的沸点高于100℃，水面上方的气压大于标准大气压，可能是因为加盖引起的，她是选用乙图中装置做的实验；
由小雨所绘制的b图象可知，水的沸点低于100℃，此时周围环境的大气压低于一标准大气压；
0﹣6分钟a和b图象重合，水吸收一样的热量，温度变化一样，可以判断她们实验所用水的质量一样．
故答案为：〔1〕A处向上；〔2〕热传递；水蒸气；〔3〕乙；低于；一样．
【分析】〔1〕本实验的实验器材的组装要考虑两方面，一是要用酒精灯的外焰加热，二是温度计的玻璃泡要放在被测液体中；〔2〕改变物体内能的方法，一是做功，二是热传递；沸腾时在液体内部和外表同时发生的汽化现象，在沸腾时产生大量的气泡，上升、变大，到水面破裂开来，发出大量的水蒸气；〔3〕液体的沸点与气压有关，液体外表的气压越大、沸点越高；一样质量的水，吸收一样的热量，温度变化一样．
27.【解析】【解答】(1)在调节天平平衡时，应将游码归零，即调到标尺左端零刻度线处。分度盘中指针向左偏转，应向右调节平衡螺母，才能让天平平衡。

(2)由图甲知，石块的质量m=50g+20g+2g=72g
(3)由实验操作知，从烧杯中倒出的水的质量m水=m1+m-m2=103g+72g-145g=30g
倒出的水的体积
而石块的体积与倒出的水的体积相等，所以石块的密度
(4)在b操作中，倒出水后，水面还高于标记处，那么求得的水的体积比石块的体积小，而石块的质量是准确值，据 知，测出的密度值将偏大。
【分析】〔1〕调节天平平衡时，游码先归零，平衡螺母向偏高的一侧调节；〔2〕根据天平上砝码和游码的位置测量质量；〔3〕根据物体排开的液体的质量和密度的比值计算体积，利用物体的质量和体积的比值计算密度；〔4〕测量体积时偏小，计算的密度偏大。

28.【解析】【解答】(1)测量小灯泡电功率时，所用的电路是串联电路，电压表测小灯泡两端的电压，试触时，电流表无示数那么电路中出现了断路，而电压表有示数那么说明电压表与电源是接通的，那么出现断路的可能是小灯泡。

(2)小灯泡的额定电压为2.5V，而电压表的示数为1.8V，那么应让变阻器的滑片向A移动，让变阻器接入电路的阻值变小，分去的电压变小，电压表的示数才有可能变成2.5V。而在移动滑片时，要请注意观察电压表，其示数为2.5V时，停顿移动滑片。由图乙知，小灯泡正常发光时通过的电流为0.24A，那么小灯泡的额定功率P=UI=2.5V×0.24A=0.6W
(3)由题意知，定值电阻两端的电压保持为2V，那么变阻器两端的电压U1=U总-U定=6V-2V=4V
据串联电路的分压特点知，当变阻器接入电路的阻值最大时，定值电阻所更换的阻值也最大，此时有R定:40Ω=2V:4V
解得，定值电阻的最大阻值为R定=20Ω
【分析】〔1〕在串联电路中，电流表无示数，电压表有示数，电压表测量的位置断路；〔2〕减小滑动变阻器的电阻，分压减小，其他位置分压变大；利用灯泡的电压和电流的乘积计算电功率；〔3〕探究电流和电阻关系时，定值电阻分压一定，根据电阻的分压比相等，结合电阻可以计算定值电阻处的最大值。

六、计算题
29.【解析】【分析】〔1〕根据用电器的电压、电功率，可以计算电阻大小；〔2〕根据电流和总电阻的乘积可以计算总电压；结合电流可以计算电阻的大小；〔3〕利用分压和电阻的比值计算电流；结合电流和电阻的乘积计算电压。


30.【解析】【分析】〔1〕根据液体密度和物体排开液体的体积，可以计算浮力的大小；根据物体的重力和浸入液体中测力计的示数差计算浮力大小；〔2〕根据物体受到的拉力和总拉力的大小的比值，可以计算滑轮组的机械效率；〔3〕根据总拉力和对物体的拉力差，计算动滑轮的重力大小。
