河北省承德市2021年中考物理一模试卷
展开
这是一份河北省承德市2021年中考物理一模试卷，共23页。试卷主要包含了双选题〔共2题；共6分〕，多项选择题〔共1题；共3分〕，填空题〔共9题；共25分〕，实验题〔共4题；共26分〕，计算题〔共2题；共30分〕等内容，欢迎下载使用。

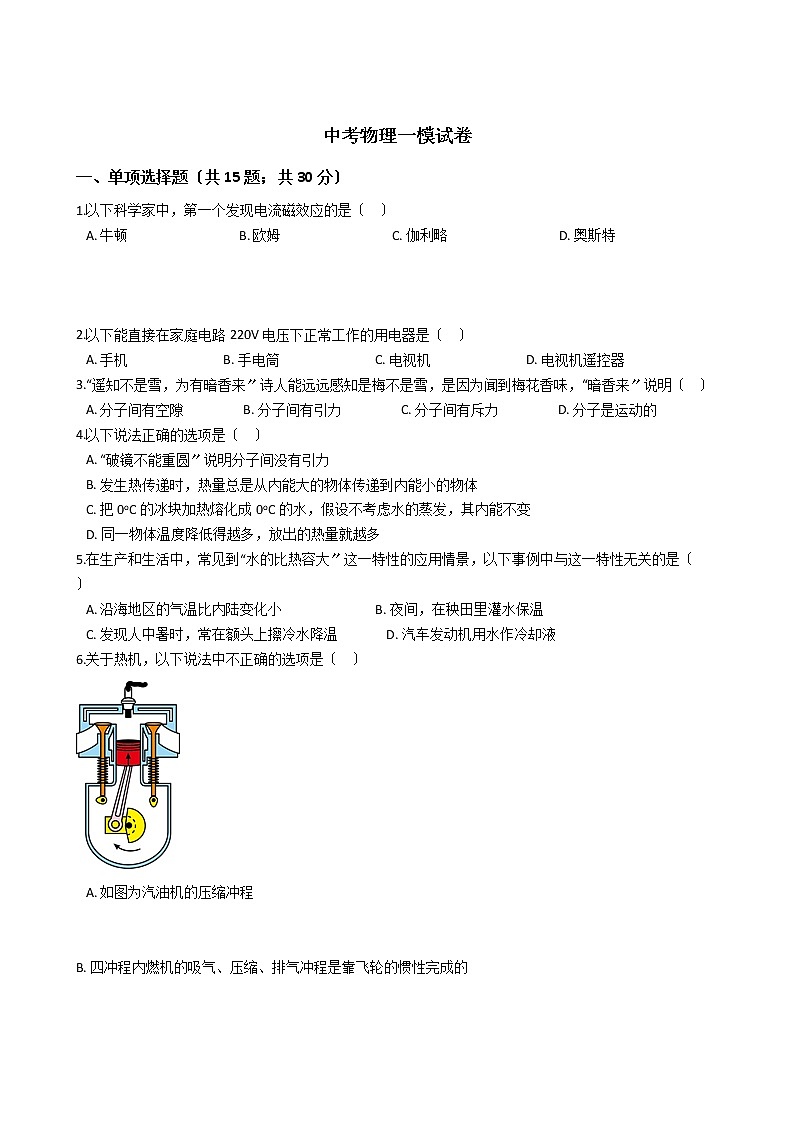

中考物理一模试卷
一、单项选择题〔共15题；共30分〕
1.以下科学家中，第一个发现电流磁效应的是〔 〕
A. 牛顿 B. 欧姆 C. 伽利略 D. 奥斯特
2.以下能直接在家庭电路220V电压下正常工作的用电器是〔 〕
A. 手机 B. 手电筒 C. 电视机 D. 电视机遥控器
3.“遥知不是雪，为有暗香来〞诗人能远远感知是梅不是雪，是因为闻到梅花香味，“暗香来〞说明〔 〕
A. 分子间有空隙 B. 分子间有引力 C. 分子间有斥力 D. 分子是运动的
4.以下说法正确的选项是〔 〕
A. “破镜不能重圆〞说明分子间没有引力
B. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
C. 把0oC的冰块加热熔化成0oC的水，假设不考虑水的蒸发，其内能不变
D. 同一物体温度降低得越多，放出的热量就越多
5.在生产和生活中，常见到“水的比热容大〞这一特性的应用情景，以下事例中与这一特性无关的是〔 〕
A. 沿海地区的气温比内陆变化小 B. 夜间，在秧田里灌水保温
C. 发现人中暑时，常在额头上擦冷水降温 D. 汽车发动机用水作冷却液
6.关于热机，以下说法中不正确的选项是〔 〕
A. 如图为汽油机的压缩冲程
B. 四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的

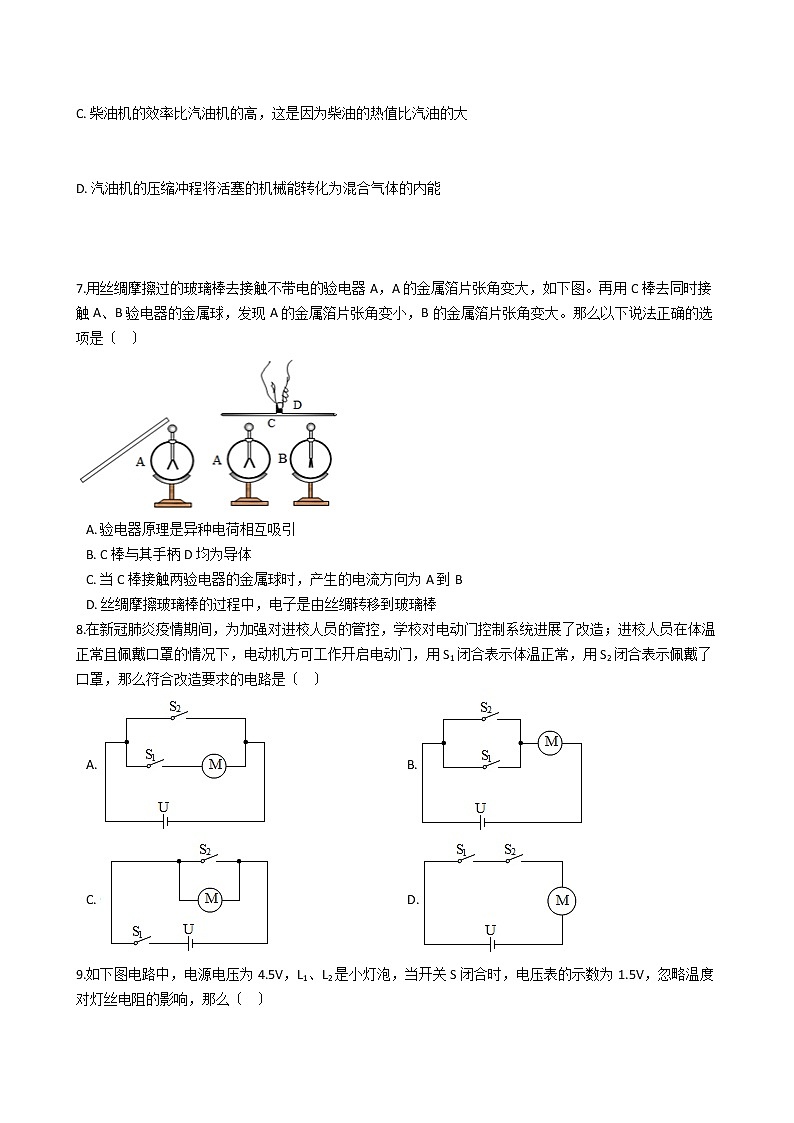

C. 柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
D. 汽油机的压缩冲程将活塞的机械能转化为混合气体的内能
7.用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如下图。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。那么以下说法正确的选项是〔 〕
A. 验电器原理是异种电荷相互吸引
B. C棒与其手柄D均为导体
C. 当C棒接触两验电器的金属球时，产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
8.在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进展了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，那么符合改造要求的电路是〔 〕
A. B.
C. D.

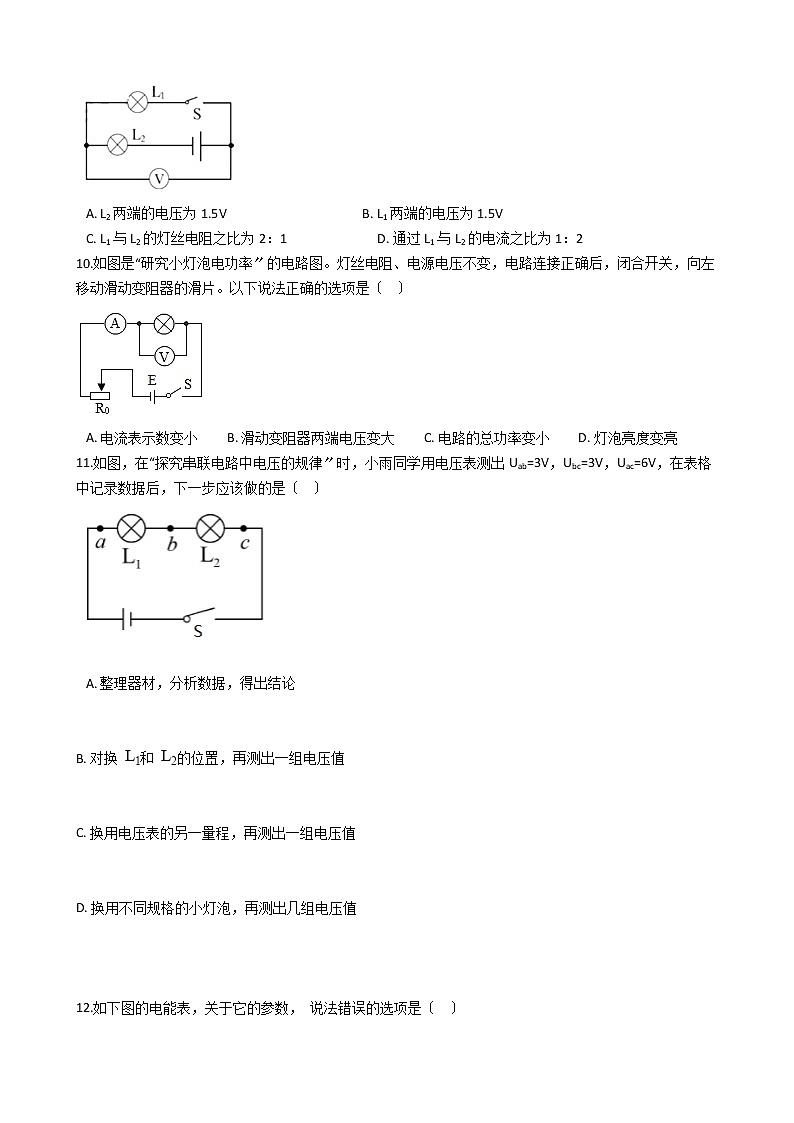

9.如下图电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，那么〔 〕
A. L2两端的电压为1.5V B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1 D. 通过L1与L2的电流之比为1：2
10.如图是“研究小灯泡电功率〞的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。以下说法正确的选项是〔 〕
A. 电流表示数变小 B. 滑动变阻器两端电压变大 C. 电路的总功率变小 D. 灯泡亮度变亮
11.如图，在“探究串联电路中电压的规律〞时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是〔 〕
A. 整理器材，分析数据，得出结论
B. 对换 和 的位置，再测出一组电压值
C. 换用电压表的另一量程，再测出一组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
12.如下图的电能表，关于它的参数， 说法错误的选项是〔 〕
A. 此时电能表的示数是207.2 J
B. 该电能表在50 Hz的交流电路中使用
C. 该电能表应该在220 V的电路中使用
D. 用电器每消耗1 kW·h的电能，该电能表的转盘转3 000转
13.如下图，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻 ，小明用图示装置进展实验，探究电流通过导体时产生的热量Q跟什么因素有关，以下说法正确的选项是〔 〕
A. 通过 和 的电流大小相等
B. 此实验在探究电热 与电阻 是否有关
C. 通电后， 管的液面将会比B管的液面高
D. 电阻 两端的电压和 两端的电压相等
14.如下图是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度到达与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号以下说法正确的选项是〔 〕
A. 温度计中的水银是绝缘体 B. 电铃响时，电磁铁右端是N极
C. 温度降低到74℃以下，电铃响 D. 电铃响且滑片P向左移动时，电磁铁磁性减弱
15.如下图的电路中，将开关 闭合，灯L1和L2均发光，以下说法中正确的选项是〔 〕
A. 电压表测的是电源两端的电压
B. 灯L1和L2是并联的
C. 假设灯L1发生断路，灯L2能继续发光
D. 电压表的示数与通过灯L2的电流的比值与灯L1的电阻相等
二、双选题〔共2题；共6分〕
16.两个磁极间的磁感线分布如下图，小磁针在 点静止。那么〔 〕
A. 甲、乙磁极均为 极
B. 小磁针的上端是 极
C. 两点的磁场强弱一样
D. 磁极周围的磁感线是真实存在的
17.如图甲所示的电路，电源电压不变， 为定值电阻，R为滑动变阻器，闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。以下说法正确的选项是〔 〕
A. 滑片从最左端向最右端滑动过程中，电流表示数变小
B. 滑片滑动过程中，电压表与电流表示数之比不变
C. 电源电压为6V
D. 电路消耗的最大功率为7.2W
三、多项选择题〔共1题；共3分〕
18.如下图，将铁丝在同一位置快速弯折50次，然后迅速把铁丝弯曲的局部放在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹槽。对这一现象的解释，正确的选项是〔 〕
A. 弯折铁丝时，机械能转化为内能
B. 铁丝接触蜡烛时，铁丝温度降低
C. 铁丝接触蜡烛时，蜡烛内能增加
D. 蜡烛吸收热量，熔化时温度不变
四、填空题〔共9题；共25分〕
19.如下图的三个装置图a可用来演示________现象，图b中将电池的正负极对调，将观察到的现象是________，根据图c的原理，可以制作________。
20.四冲程汽油机在工作时，将汽油的________能转化为活塞的机械能。如果这台汽油机在1min内曲轴转动了2400圈，那么1s内完成________个做功冲程。为防止气缸温度过高，需要用冷却液冷却气缸，这是通过________〔选填“做功〞或“热传递〞〕方式改变内能的。
21.如下图，一根不带电的铝棒M悬挂在绝缘支架上，将另一根和毛皮摩擦过的橡胶棒N靠近M发现铝棒M．先吸引N〔如甲图所示〕；接触后，又快速远离N〔如乙图所示〕。
〔1〕M、N相接触后又快速远离的原因是：________。
〔2〕如果此时用手接触一下铝棒M，再用N靠近M，发现铝棒M又吸引N了，这说明人体是________〔选填“导体〞或“绝缘体〞〕。
22.两定值电阻甲、乙中的电流与电压关系如下图， ________ (选填“大于〞或者“小于〞)假设将甲和乙并联后接在电压为3V的电源两端，那么干路电流为________A；假设将甲和乙串联后接同一电源上，那么电路中电流为________A。
23.如下图的电路，开关S接到 后，小磁针静止时，A端是________极；将开关S由 拨到 ，需调节滑动变阻器的滑片，目的是________，那么电磁铁的磁性________〔选填“增强〞、“不变〞或“减弱〞〕。
24.如图电路中，假设使L1和L2串联，应闭合开关________；假设使L1和L2并联，应闭合开关________；假设闭合开关________，将烧毁电源。
25.标有“ 〞和“ 〞字样的小灯泡甲和乙，设灯丝电阻不变，串联在某电路中〔设灯不损坏〕，________灯较亮，那么灯甲和乙的实际功率之比________，假设保证两灯平安工作，允许加的最大电压是________V。
26.小张家的电能表上标有“ 〞字样，为了保障这只电能表正常工作，他家的电器工作时的总功率应不超过________W。他家有一台标有“ 〞的电热水器，假设只让热水器正常工作 15min ，那么消耗的电能是________ kW·h ，小张发现热水器正常工作 15min 电能表的指示灯闪烁了300次，这只电能表上应标有“________ 〞字样。
27.某型号家用电热水壶有两个挡位，分别为加热档和保温档，其额定功率分别为 和 。工作原理如下图，加热电阻 和 的阻值不随温度变化，开关S打到1时，电热水壶处于________档。那么 的阻值为________Ω，加热时电热丝很热，而连接它的导线却不怎么热的原因是：导线和电热丝串联且加热时间相等，________，故加热时电热丝很热，而连接它的导线却不怎么热。
五、实验题〔共4题；共26分〕
28.为了比拟水和食用油的吸热能力，小明用两个一样的装置做了如下图的实验。甲、乙两个容器分别装有水和食用油。
物质
质量/
初始温度/
加热时间/
最后温度/
水
60
20
6
45
食用油
60
20
6
76
〔1〕选用一样规格电加热器的目的是使水和食用油在一样时间内________；
〔2〕此实验可以控制质量和吸收热量一样，通过比拟________来研究水和食用油吸热能力的差异；
〔3〕分析实验数据可知，________的吸热能力更强；
〔4〕此实验中，要使水和食用油的最后温度一样，水需要吸收的热量________〔选填“大于“、“小于〞或“等于〞〕食用油吸收的热量。
29.在“探究导体的电阻跟哪些因素有关〞的实验中。
〔1〕小明准备了五根电阻丝、电流表〔有 和 两个量程〕、电压恒为4V的电源，按图电路图进展连接，AB间接入电阻丝。取得数据填入表：
序号
材料
长度
横截面积
电流〔A〕
1
镍铬合金丝
L
0.32
2
镍铬合金丝
2L
0.16
3
镍铬合金丝
2L
0.32
4
镍铬合金丝
2L
0.48
5
锰铜合金丝
2L
0.64
将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、一样长度的导体，电阻与横截面积成________比．这个实验采用的科学研究方法是________法；
〔2〕如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；为了探究“电阻与材料的关系〞，应该选用两条电阻丝、________〔选填电阻丝的编号〕分别接入A、B进展比照；
〔3〕在将电阻丝5接入A、B间时，需要进展的一步操作是________，否那么实验将无法进展。
30.探究“通过导体的电流跟电阻的关系〞，实验器材：可调压电源、滑动变阻器〔标有“10Ω 2A〞字样〕、阻值是5Ω、10Ω、15Ω和20Ω的电阻各一个、导线假设干。
〔1〕要求滑片右移，滑动变阻器的阻值变小，按要求用笔画线完成连接；
〔2〕电源电压调至4V，把 的电阻连入电路，移动滑片，电流表示数如图乙所示。此时电压表示数是________V。断开开关，将 电阻换成 电阻；再闭合开关，要保持电压表示数不变，需要将滑片向________〔选填“A〞或“B〞〕端移动；
〔3〕实验结论：________，该实验电路还能探究________
31.小军同学在“测定小灯泡电功率〞的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V〔灯丝电阻约为 〕
〔1〕小军同学连完最后一根线，电压表就发生了偏转，这是因为小军在连接电路时没有________
〔2〕为了能够顺利完成该实验探究，以下两种规格的滑动变阻器小军应选用__________〔选填“A〞或“B〞〕
A.“ 〞的滑动变阻器
B.“ 〞的滑动变阻器
〔3〕闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，假设电路只有一处故障，那么故障原因是________；
〔4〕根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象〔如图乙所示〕，分析图象可知：小灯泡的额定功率为________W；小军发现灯泡的 图像与定值电阻的 图象不同，这是因为________；
〔5〕完成上面实验后，小军同学又想测量一个电阻的阻值，但发现电流表已坏，于是他又找来了一个开关和阻值的定值电阻，设计了如图丙所示的电路，电源电压恒为U，定值电阻的阻值为 ，请你完成下面实验步骤：
①只闭合 记录电压表示数为 ；
②________〔填写 的通断情况〕，读出电压表示数为 ；
③待测电阻的阻值的表达式为 ________。
六、计算题〔共2题；共30分〕
32.一台家用电热水器，额定功率是 ，装40kg温度是25℃的水。假设热水器正常工作 ，水温升高了45℃，水的比热容是4.2 。求：
〔1〕电流做的功是多少焦耳？
〔2〕加热过程中水吸收了多少热量？
〔3〕假设改用天然气烧水，效率为37.8%，需要燃烧多少天然气？〔天然气的热值是 〕
33.如图，电源电压恒为 ，灯泡L上标有“ 〞字样，滑动变阻器 上标有“ 〞字样，定值电阻 阻值为 ，电流表量程为 ，电压表量程为 ，不计温度对灯丝电阻的影响。求：
〔1〕灯泡正常工作时电阻和电流分别为多大；
〔2〕当开关S、S1、S2时闭合， 断开时，电路最大总功率为多大；
〔3〕当开关 闭合， 断开时，在确保电路元件平安的情况下，滑动变阻器 的取值范围。
答案解析局部
一、单项选择题
1.【解析】【解答】电流磁效应即电流产生磁场的现象，是1820年丹麦的物理学家奥斯特发现的。
故答案为：D。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定那么判断N极和S极。
2.【解析】【解答】解：A、手机工作电压为3.7V；故A错误；
B、手电筒一般由2节干电池供电，电压为3V；故B错误；
C、电视机工作在集体电路中，工作电压为220V；故C正确；
D、遥控器一般由2节干电池供电，电压为3V；故D错误；
应选C．
【分析】家庭照明电路电压为220V；手机工作电压为3.7V；手电筒和遥控器一般由2节干电池供电，电压为3V．
3.【解析】【解答】在远处就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，飘入到人的鼻孔中，说明了分子在不断地运动。
故答案为：D。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
4.【解析】【解答】A．分子之间同时存在引力和斥力，这两个力要在分子间距一定范围内才能起作用，如果分子间距过大，这两个力都不起作用了，破镜不能重圆，是因为玻璃碎片间距太大，大于分子间发生相互吸引的距离，并不能说明分子间没有引力，A不符合题意；
B．发生热传递时，热量总是从温度高的物体传递到温度低的物体，B不符合题意；
C．把0oC的冰块加热熔化成0oC的水，需要吸热，假设不考虑水的蒸发，其内能增加，C不符合题意；
D．根据公式 可知，同一物体温度降低得越多，放出的热量就越多，D符合题意。
故答案为：D。
【分析】分子之间同时存在引力和斥力，破镜不能重圆，是分子间距太大；热传递的条件是温度差；熔化过程吸收热量；同一物体温度降低得越多，放出的热量就越多。
5.【解析】【解答】A．因为水的比热容大，一样质量的水和其它物质比拟，吸收一样的热量，水温度变化较小，所以沿海地区的气温变化小，不符合题意；
B．因为水的比热容大，一样质量的水和其它物质比拟，降低一样的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意；
C．发现人中暑时，在病人的额头上擦冷水降温，是利用水蒸发吸热的原理，符合题意；
D．因为水的比热容大，一样质量的水和其它物质比拟，升高一样的温度，水吸收的热量多，所以汽车发动机用水作冷却液，不符合题意。
故答案为：C。
【分析】水的比热容大，一样质量的水可以吸收更多的热量，冷却效果更好。
6.【解析】【解答】A．如图进气门、排气门关闭，活塞向上运动，是四冲程汽油机的压缩冲程，A正确，不符合题意；
B．内燃机的四个冲程中，只有做功冲程对外做功，其它三个冲程都是依靠惯性完成的，因此吸气、压缩、排气冲程是靠飞轮的惯性完成的，B正确，不符合题意；
C．柴油机的效率比汽油机的高，主要是因为柴油机为压燃式，气体被压缩的程度更高，气缸内温度更高，能量转化的程度更高，和热值无关，C错误，符合题意；
D．汽油机的压缩冲程中，活塞对汽缸内的混合气体做功，将活塞的机械能转化为混合气体的内能，D正确，不符合题意。
故答案为：C。
【分析】每个冲程都有相对应的特征，进气冲程是进气阀翻开，排气冲程是排气阀翻开，做功冲程是火花塞点火，那么最后一个就是压缩冲程；汽油机和柴油机都有四个冲程，一个循环对外做功一次，不同之处有吸入的气体、点火方式和构造上的细微差异。
7.【解析】【解答】A．验电器是利用同种电荷相互排斥的原理，A不符合题意；
B．C棒是导体，手柄D应为绝缘体，否那么电荷会通过人体传出，B不符合题意；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，C符合题意；
D．丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，D不符合题意。
故答案为：C。
【分析】验电器利用同种电荷相互排斥的工作，电流方向和正电荷的定向移动方向一样，和负电荷的定向移动方向相反。
8.【解析】【解答】根据题意，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，两个开关同时闭合时，电动机方可工作开启电动门，故两个开关应与电动机串联在电路；D符合题意。
故答案为：D。
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
9.【解析】【解答】解：
由电路图可知，两灯泡串联，电压表测L1两端的电压，那么L1两端的电压为U1=1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以，L2两端的电压：
U2=U﹣U1=4.5V﹣1.5V=3V，故A错误；
因串联电路中各处的电流相等，
所以通过L1与L2的电流之比为1：1，故D错误；
由I= 可得，L1与L2的灯丝电阻之比：
= = = = ，故C错误．
应选B．
【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值．
10.【解析】【解答】A．灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，向左移动滑动变阻器的滑片，变阻器连入电路的电阻变小，由电阻的串联，电路的总电阻变小，由欧姆定律，电流表示数变大， A不符合题意；
B．根据 ，因电流变大，故灯电压变大，由串联电路电压的规律，变阻器的电压变小， B不符合题意；
C．根据 ，灯电路的电流变大，故电路的总功率变大， C不符合题意；
D．灯的电压变大，灯的电流变大，根据 ，灯的功率变大，灯变亮， D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
11.【解析】【解答】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。
故答案为：D。
【分析】为了使实验结论更具有普遍性，应该换不同规格的灯泡再进展试验。
12.【解析】【解答】A．电能表上的单位是kW·h，最后一位数字为小数点后第一位，那么图中电能表示数为207.2kW·h。A错误，符合题意；
B．该电能表上“50Hz〞表示这个电能表应在50赫兹的交流电路中使用，B正确，不符合题意；
C．该电能表上“220V〞表示这个电能表应该在220V的电路中使用，C正确，不符合题意；
D．该电能表上“3000r/kW·h〞表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过3000转，D正确，不符合题意。
故答案为：A。
【分析】电能表是测量家庭电路中消耗电能多少的仪器；电能表是测量家庭电路中消耗电能多少的仪器；220V意味着电能表在220v的电压下工作，20A表示允许同的的最大电流。
13.【解析】【解答】A．由图可知，R2和R3并联后再和R1串联，由串并联电路电流的规律可知通过R1的电流大于R2的电流，A不符合题意；
B．R1和R2的电阻一样，通过它们的电流不同，研究电流产生的热量与电流的关系，B不符合题意；
C．左右两容器中的电阻一样，而通过电阻R1的电流大于R2的电流，通电时间一样，由Q=I2Rt可知，A容器中电阻R1产生的热量多，那么A管的液面将会比B管的液面高，C符合题意；
D．R1=R2=R3
所以R2、R3并联后的总电阻是
由于串联电路中，用电器两端电压与其阻值成正比，所以电阻R1两端的电压大于R2两端的电压，D不符合题意。
故答案为：C。
【分析】要探究电流大小对导体产热的影响，需要控制电阻大小和通电时间一样；当电阻大小和通电时间一样时，流过导体的电流越大，产生的热量越多。
14.【解析】【解答】A．水银属于金属，金属是导体，A不符合题意；
B．由安培定那么知，电磁铁的右端为N极，B符合题意；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，C不符合题意；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，D不符合题意。
故答案为：B。
【分析】水银属于金属，是导体，电磁继电器工作时，电磁铁使工作电路接通，用电器工作。
15.【解析】【解答】AB．由电路图可知，开关S闭合后，两只灯泡组成的电路只有一个通路，所以灯L1和L2串联，电压表并联在灯泡L1的两端，那么电压表测的是灯L1两端的电压，AB不符合题意；
C．根据串联电路电流处处相等的特点可知，假设灯L1发生断路，整个电路中无电流，灯L2不会继续发光，C不符合题意；
D．电压表测量的是L1两端的电压，串联电路中电流处处相等，L1中的电流等于L2中电流，根据欧姆定律可知电压表示数与通过灯L2的电流的比值是L1灯丝电阻，因此D符合题意。
故答案为：D。
【分析】两个灯泡并联，电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压。
二、双选题
16.【解析】【解答】A．在磁体外部，磁场方向为从N极出发回到S极，那么甲、乙磁极均为N极，A符合题意；
B．由图知，小磁针静止时的N极所指的方向为磁场方向，故小磁针的上端是S极，B符合题意；
C．磁感线越密的地方磁场越强，磁感线越疏的地方磁场越弱，由图知，B点的磁场比A点的磁场强，C不符合题意；
D．为了研究磁场方向而引入了磁感线，磁感线不是真实存在的，D不符合题意。
故答案为：AB。
【分析】物理学中引入磁感线描述磁场，磁感线的疏密表示磁场强度，某一点小磁针N极所指的方向表示磁场方向。
17.【解析】【解答】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
A．当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由乙图可知，电路中的电流变大，即电流表的读数变大，A不符合题意；
B．由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接
入电路中的电阻值变小，所以电压表与电流表示数之比变小，B不符合题意；
C．由图乙可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流 =0.6A
那么电源电压为U=U1+R1I1=3V+ 0.6A ①
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为
那么电源电压为U=U2+R2I2=4V+ 0.4A ②
联立①②解得，R0=5 U=3V+0.6A 5Ω=6V
C符合题意；
D．当滑动变阻器的电阻为零时电路消耗的功率最大，电路消耗的最大功率为P=
D符合题意。
故答案为：BD。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
三、多项选择题
18.【解析】【解答】A．弯折铁丝，对铁丝做功，机械能转化为内能，A符合题意；
B．铁丝接触蜡烛时，铁丝放出热量，温度降低，B符合题意；
C．铁丝接触蜡烛时，蜡烛吸收热量，温度升高，内能增加，C符合题意；
D．蜡烛是非晶体，在熔化时吸收热量，温度不断升高，D不符合题意。
故答案为：ABC。
【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
四、填空题
19.【解析】【解答】图a可用来演示电磁感应现象，当导体ab在磁场中做切割磁感线运动时，电路中产生感应电流。图b是验证通电导线周围存在磁场的实验，正负极对调，那么磁场的方向改变，小磁针的偏转方向发生改变。图c有电源，导体在磁场中的受力的作用而产生运动，根据此原理可以制作电动机。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
20.【解析】【解答】在汽油机工作时，在做功冲程，汽油燃烧将化学能转化为内能，内能转化活塞的机械能；飞轮的转速是2400r/min，所以每秒转动的圈数为 ，因为一个工作循环飞轮转2圈，完成1个做功冲程，所以飞轮转40圈共完成20个工作循环，完成20个做功冲程；汽车的发动机用循环流动的冷却液来冷却，冷却液吸收热量，发动机放出热量，是通过热传递的方式改变内能的。
【分析】燃烧为化学变化，消耗化学能转化为内能；汽油机工作一个循环，包含四个冲程，活塞往返运动两次，曲轴连杆转动两周，对外做功一次，结合题目条件计算；热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
21.【解析】【解答】〔1〕因为带电体具有吸引轻小物体的性质，所以不带电的铝棒M可以被毛皮摩擦过的橡胶棒N吸引，铝棒M接触橡胶棒N后，又快速远离N是因为铝棒M带上和橡胶棒N一样的电荷，同种电荷相互排斥的缘故；
〔2〕用手接触铝棒M后，人体将铝棒M上的电荷导入了大地，铝棒M上不再有电荷，再用N靠近M，所以铝棒M又吸引N了，这说明人体是导体。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可；与人接触后物体不带电，说明电荷经过人体导入大地。
22.【解析】【解答】由甲的U-I图象可知，当 时，通过的电流 ，
由 可得，甲的电阻：，
同理可得乙的电阻：，
那么 小于 ；
将甲和乙并联后接在电压为3V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为3V，由图象可知，通过两电阻的电流分别为 ， ，因并联电路中干路电流等于各支路电流之和，所以，干路电流：
；
将甲和乙串联后接在电压为3V的电源两端时，根据串联电路电阻的规律可知，电路中的总电阻：，
那么电路中电流：。
【分析】根据甲、乙的U-I图象读出任意一组电流和电压值，根据欧姆定律求出甲、乙的电阻比拟即可；将甲和乙并联后接在电压为3V的电源两端时，它们两端的电压相等，根据图象读出通过的电流，利用并联电路的电流特点求出干路电流；将甲和乙串联后接在电压为3V的电源两端时，根据 即可求出电路中电流。
23.【解析】【解答】如下图的电路，开关S接到a后，根据安培定那么判断，右手握住螺线管，四指弯曲指向电流的方向，那么大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极，那么电磁铁左端为S极；小磁针静止时，根据同名磁极排斥、异名磁极吸引的规律可知，A端应是S极。将开关S由a拨到b，调节滑动变阻器，目的是使电流表示数不变，即电流不变，而线圈的匝数减少了，由于电流一定时，通电螺线管线圈的匝数越少，磁场越弱，所以电磁铁的磁性会减弱。
【分析】结合通电螺线管的电流方向，利用右手螺旋定那么求解通电螺线管的N极和S极。电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强。
24.【解析】【解答】如图电路中，假设使L1和L2串联，那么电流的路径只有一条，电流要分别经过L1和L2 ， 应闭合开关S2。假设使L1和L2并联，那么电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。假设同时闭合开关三个开关S1、S2、S3 ， 那么电源的两端被导线相连，电源会短路，将烧毁电源。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
25.【解析】【解答】“6V 6W〞表示L1的额定电压为6V、额定功率为6W；“6V 3W〞表示L2的额定电压为6V、额定功率为3W。由P= 得两灯电阻分别为
将它们串联在某电源上，通过的电流相等，灯 L1和L2的实际功率
由于两灯的实际功率之比为1：2，所以乙灯较亮。
由P=UI可得两灯正常工作的电流分别为
为了保证两灯泡的平安，那么串联电路中的最大电流为I=0.5A，最大电源电压U最大=I2(R1+R2)=0.5A (6Ω+12Ω)=9V
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；两个灯泡串联，电流一样，故电流取最小值，利用欧姆定律求解分电压，相加即为加在两个灯泡两端的最大电压。
26.【解析】【解答】10A是指表示电能表平时工作允许通过的最大电流，电能表允许接的用电器最大电功率P最大=UI最大=220V 10A=2200W
“220V 、1000W〞说明电热水器的额定电压为220V、额定功率为1000W， 假设只让热水器工作15min，消耗的电能W=Pt=1000W 15 60s=9 105J=0.25kW·h
由于电能表的指示灯闪烁了300次，那么消耗1k W·h电能表的指示灯闪烁次n=300次 =1200次
这只表上应标有“1200imp/(kW·h)〞字样。
【分析】电能表是测量家庭电路中消耗电能多少的仪器；220V意味着电能表在220v的电压下工作，20A表示允许同的的最大电流，相乘即为最大功率；求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间；利用消耗的电能和闪络的次数求解每一度电消耗的电能。
27.【解析】【解答】由电路图可知，当开关S在位置1时，电路为R2的简单电路，电路电阻较小，根据P= 可知，电功率较大，电热水壶处于加热档。当开关S在位置2时，电阻R1、R2串联，电路电阻较大，根据P= 可知，电功率较小，电热水壶处于保温档，R2的阻值R2= =48.4Ω
保温时，电路中的总电阻R= =484Ω
因串联电路的总电阻等于各局部电阻之和，所以R1的阻值R1=R-R2=484Ω-48.4Ω=435.6Ω
电热水壶烧水时，电热丝和导线串联I电热丝=I导线
并且通电时间t一样，且R电热丝＞R导线
由Q=I2Rt可知电流产生的热量为Q电热丝＞Q导线
从而出现电热丝热得发红，而与电热丝相连的导线却不怎么发热的现象。
【分析】通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；利用功率的变形公式R=U2/P求解用电器的电阻。
五、实验题
28.【解析】【解答】(1)实验中选用一样规格的电加热器对水与食用油加热，在相等时间内，水与食用油吸收的热量相等。
(2)控制加热时间一样的目的是控制吸收一样的热量，通过比拟水和食用油温度的变化来研究水和食用油吸热能力的差异。
(3)从表中数据可知，加热完毕时，食用油的温度和水吸收的一样的热量，食用油的温度和水的温度分别是76℃、45℃，即食用油的温度比水的温度高，食用油比水的温度变化大，根据Q吸=cmΔt可知，水的吸热能力更强。
(4)在此实验中，如果要使水和食用油的最后温度一样，就要给水加热更长的时间，因为选用一样的电加热器加热，所以加热时间长的吸收的热量多，即水吸收的热量大于食用油吸收的热量。
【分析】〔1〕选用两个一样的加热器进展加热，可以保证一样时间内液体吸收一样的热量，可以通过加热时间来衡量物体吸热的多少；
〔2〕〔3〕一样质量的物体吸收或释放一样的热量，比热容大的物体温度变化小。
〔4〕一样质量的物体上升或下降一样的温度，比热容大的物体吸收或放出的热量多。
29.【解析】【解答】(1)将2、3、4三根电阻丝分别接入A、B间，由表格可知，材料和长度量筒，横截面积不同，电流不同，横截面积越大，电流越大，可以得出结论：同种材料、一样长度的导体，电阻与横截面积成反比。这个实验采用的科学研究方法是控制变量法。
(2)如果将电阻丝1、2分别接入A、B间，由表格可知，材料和横截面积一样，长度不同，可以探究电阻与长度的关系。为了探究“电阻与材料的关系〞，应该选用两条电阻丝材料不同、长度和横截面积一样的2和5分别接入A、B进展比照。
(3)将电阻丝5接入A、B间后，由于锰铜合金丝的电阻较小，电路中的电流较大，电流超过了电流表的量程，所以实验将无法进展下去，在实验中，可以改变电流表的量程，选大量程。
【分析】〔1〕〔2〕导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；
〔3〕当接入锰铜合金时，电流大于0.6A，故电流表应该换大量程。
30.【解析】【解答】〔1〕滑片右移，滑动变阻器的阻值变小，连接变阻器的B接线柱，如下图：
〔2〕由图知电流表的量程为0-0.6A，分度值为0.02A，图乙中电流表的示数为0.48A，此时电压表示数是U=IR=0.48A×5Ω=2.4V根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数不变。
〔3〕由实验数据可知，当电压一定时，通过导体中的电流与电阻成反比。
该实验电路中，保持电阻不变，还能探究电流和电压的关系。
实验中保持定值电阻两端电压不变，由串联电路电压的规律，变阻器两端的电压为4V-2.4V=1.6V
由分压原理，滑动变阻器连入电路阻值与电路中定值电阻阻值之比为1.6V∶2.4V=2：3
当将15Ω电阻换成20Ω电阻后，即使滑动变阻器接入电路的阻值最大，电压表的示数仍大于2.4V，实验无法进展下去，所以定值电阻的分压较大，所以可以更换电压更小的电源，或更换更大阻值的滑动变阻器。
【分析】〔1〕滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱；
〔2〕明确电流表的量程和对应的分度值，结合表盘的指针读数；定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，保证定值电阻两端的电压不变，结合定值电阻阻值的变化判断滑动变阻器的移动方向；
〔3〕通过实验最后得出，当电压一定时，电流和电阻成反比；该实验电路可以探究电流与电压的关系。
31.【解析】【解答】(1)连完最后一根线，电压表就发生了偏转，这是因为小军在连接电路时没有断开开关，电路连接完成，电路中就有电流通过，电压表发生偏转。
(2)灯泡正常工作时电的电流为
测定灯泡功率的实验中，灯泡与滑动变阻器串联，根据串联电路电压特点得，灯泡正常工作时，滑动变阻器电压为U滑=U- UL=6V-2.5V=3.5V
滑动变阻器电阻为R滑=
滑动变阻器应选“50Ω 0.5A〞，A不符合题意，B符合题意。
故答案为：B。
(3)闭合开关后，小灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路，电压表示数有示数，说明与电压表并联的灯泡断路，电压表被串联在电路中了。
(4)根据图乙知，当电压为额定电压U=2.5V时，电流I=0.25A，小灯泡的额定功率为P=Ul=2.5V 0.25A=0.625W
灯泡的 图像与定值电阻的 图象不同，定值电阻的 图象是一条过原点的直线，这是因为小灯泡的电阻随灯丝温度的升高而增大，定值电阻的阻值不变。
(5)分析实验的原理可以得出其具体的步骤为：①只闭合 记录电压表示数为 ，R0、Rx串联，电压表测R0两端的电压，电路中的电流
②闭合开关 ，读出电压表示数为 ，Rx被短路，电压表测电源电压。待测电阻的阻值
待测电阻的阻值的表达式为 。
【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，
〔2〕灯泡和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合灯泡的阻值和额定电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器即可；
〔3〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔4〕结合电流与电压值，利用功率该公式P=UI求解功率即可；
〔5〕结合题目给出的电流和电压值，利用欧姆定律求解电阻的表达式即可。
六、计算题
32.【解析】【分析】〔1〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间；
〔2〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；
〔3〕水吸收的热量为有用功，除以加热效率为总功，即为燃料释放的热量，除以燃料的热值即为燃料的体积。
33.【解析】【分析】〔1〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻，再利用欧姆定律求解电流即可；
〔2〕结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可；
〔3〕电压一定时，结合电流的最大值和最小求解电阻的范围即可。
中考物理一模试卷
一、单项选择题〔共15题；共30分〕
1.以下科学家中，第一个发现电流磁效应的是〔 〕
A. 牛顿 B. 欧姆 C. 伽利略 D. 奥斯特
2.以下能直接在家庭电路220V电压下正常工作的用电器是〔 〕
A. 手机 B. 手电筒 C. 电视机 D. 电视机遥控器
3.“遥知不是雪，为有暗香来〞诗人能远远感知是梅不是雪，是因为闻到梅花香味，“暗香来〞说明〔 〕
A. 分子间有空隙 B. 分子间有引力 C. 分子间有斥力 D. 分子是运动的
4.以下说法正确的选项是〔 〕
A. “破镜不能重圆〞说明分子间没有引力
B. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
C. 把0oC的冰块加热熔化成0oC的水，假设不考虑水的蒸发，其内能不变
D. 同一物体温度降低得越多，放出的热量就越多
5.在生产和生活中，常见到“水的比热容大〞这一特性的应用情景，以下事例中与这一特性无关的是〔 〕
A. 沿海地区的气温比内陆变化小 B. 夜间，在秧田里灌水保温
C. 发现人中暑时，常在额头上擦冷水降温 D. 汽车发动机用水作冷却液
6.关于热机，以下说法中不正确的选项是〔 〕
A. 如图为汽油机的压缩冲程
B. 四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的
C. 柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
D. 汽油机的压缩冲程将活塞的机械能转化为混合气体的内能
7.用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如下图。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。那么以下说法正确的选项是〔 〕
A. 验电器原理是异种电荷相互吸引
B. C棒与其手柄D均为导体
C. 当C棒接触两验电器的金属球时，产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
8.在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进展了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，那么符合改造要求的电路是〔 〕
A. B.
C. D.
9.如下图电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，那么〔 〕
A. L2两端的电压为1.5V B. L1两端的电压为1.5V
C. L1与L2的灯丝电阻之比为2：1 D. 通过L1与L2的电流之比为1：2
10.如图是“研究小灯泡电功率〞的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。以下说法正确的选项是〔 〕
A. 电流表示数变小 B. 滑动变阻器两端电压变大 C. 电路的总功率变小 D. 灯泡亮度变亮
11.如图，在“探究串联电路中电压的规律〞时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是〔 〕
A. 整理器材，分析数据，得出结论
B. 对换 和 的位置，再测出一组电压值
C. 换用电压表的另一量程，再测出一组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
12.如下图的电能表，关于它的参数， 说法错误的选项是〔 〕
A. 此时电能表的示数是207.2 J
B. 该电能表在50 Hz的交流电路中使用
C. 该电能表应该在220 V的电路中使用
D. 用电器每消耗1 kW·h的电能，该电能表的转盘转3 000转
13.如下图，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻 ，小明用图示装置进展实验，探究电流通过导体时产生的热量Q跟什么因素有关，以下说法正确的选项是〔 〕
A. 通过 和 的电流大小相等
B. 此实验在探究电热 与电阻 是否有关
C. 通电后， 管的液面将会比B管的液面高
D. 电阻 两端的电压和 两端的电压相等
14.如下图是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度到达与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号以下说法正确的选项是〔 〕
A. 温度计中的水银是绝缘体 B. 电铃响时，电磁铁右端是N极
C. 温度降低到74℃以下，电铃响 D. 电铃响且滑片P向左移动时，电磁铁磁性减弱
15.如下图的电路中，将开关 闭合，灯L1和L2均发光，以下说法中正确的选项是〔 〕
A. 电压表测的是电源两端的电压
B. 灯L1和L2是并联的
C. 假设灯L1发生断路，灯L2能继续发光
D. 电压表的示数与通过灯L2的电流的比值与灯L1的电阻相等
二、双选题〔共2题；共6分〕
16.两个磁极间的磁感线分布如下图，小磁针在 点静止。那么〔 〕
A. 甲、乙磁极均为 极
B. 小磁针的上端是 极
C. 两点的磁场强弱一样
D. 磁极周围的磁感线是真实存在的
17.如图甲所示的电路，电源电压不变， 为定值电阻，R为滑动变阻器，闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。以下说法正确的选项是〔 〕
A. 滑片从最左端向最右端滑动过程中，电流表示数变小
B. 滑片滑动过程中，电压表与电流表示数之比不变
C. 电源电压为6V
D. 电路消耗的最大功率为7.2W
三、多项选择题〔共1题；共3分〕
18.如下图，将铁丝在同一位置快速弯折50次，然后迅速把铁丝弯曲的局部放在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹槽。对这一现象的解释，正确的选项是〔 〕
A. 弯折铁丝时，机械能转化为内能
B. 铁丝接触蜡烛时，铁丝温度降低
C. 铁丝接触蜡烛时，蜡烛内能增加
D. 蜡烛吸收热量，熔化时温度不变
四、填空题〔共9题；共25分〕
19.如下图的三个装置图a可用来演示________现象，图b中将电池的正负极对调，将观察到的现象是________，根据图c的原理，可以制作________。
20.四冲程汽油机在工作时，将汽油的________能转化为活塞的机械能。如果这台汽油机在1min内曲轴转动了2400圈，那么1s内完成________个做功冲程。为防止气缸温度过高，需要用冷却液冷却气缸，这是通过________〔选填“做功〞或“热传递〞〕方式改变内能的。
21.如下图，一根不带电的铝棒M悬挂在绝缘支架上，将另一根和毛皮摩擦过的橡胶棒N靠近M发现铝棒M．先吸引N〔如甲图所示〕；接触后，又快速远离N〔如乙图所示〕。
〔1〕M、N相接触后又快速远离的原因是：________。
〔2〕如果此时用手接触一下铝棒M，再用N靠近M，发现铝棒M又吸引N了，这说明人体是________〔选填“导体〞或“绝缘体〞〕。
22.两定值电阻甲、乙中的电流与电压关系如下图， ________ (选填“大于〞或者“小于〞)假设将甲和乙并联后接在电压为3V的电源两端，那么干路电流为________A；假设将甲和乙串联后接同一电源上，那么电路中电流为________A。
23.如下图的电路，开关S接到 后，小磁针静止时，A端是________极；将开关S由 拨到 ，需调节滑动变阻器的滑片，目的是________，那么电磁铁的磁性________〔选填“增强〞、“不变〞或“减弱〞〕。
24.如图电路中，假设使L1和L2串联，应闭合开关________；假设使L1和L2并联，应闭合开关________；假设闭合开关________，将烧毁电源。
25.标有“ 〞和“ 〞字样的小灯泡甲和乙，设灯丝电阻不变，串联在某电路中〔设灯不损坏〕，________灯较亮，那么灯甲和乙的实际功率之比________，假设保证两灯平安工作，允许加的最大电压是________V。
26.小张家的电能表上标有“ 〞字样，为了保障这只电能表正常工作，他家的电器工作时的总功率应不超过________W。他家有一台标有“ 〞的电热水器，假设只让热水器正常工作 15min ，那么消耗的电能是________ kW·h ，小张发现热水器正常工作 15min 电能表的指示灯闪烁了300次，这只电能表上应标有“________ 〞字样。
27.某型号家用电热水壶有两个挡位，分别为加热档和保温档，其额定功率分别为 和 。工作原理如下图，加热电阻 和 的阻值不随温度变化，开关S打到1时，电热水壶处于________档。那么 的阻值为________Ω，加热时电热丝很热，而连接它的导线却不怎么热的原因是：导线和电热丝串联且加热时间相等，________，故加热时电热丝很热，而连接它的导线却不怎么热。
五、实验题〔共4题；共26分〕
28.为了比拟水和食用油的吸热能力，小明用两个一样的装置做了如下图的实验。甲、乙两个容器分别装有水和食用油。
物质
质量/
初始温度/
加热时间/
最后温度/
水
60
20
6
45
食用油
60
20
6
76
〔1〕选用一样规格电加热器的目的是使水和食用油在一样时间内________；
〔2〕此实验可以控制质量和吸收热量一样，通过比拟________来研究水和食用油吸热能力的差异；
〔3〕分析实验数据可知，________的吸热能力更强；
〔4〕此实验中，要使水和食用油的最后温度一样，水需要吸收的热量________〔选填“大于“、“小于〞或“等于〞〕食用油吸收的热量。
29.在“探究导体的电阻跟哪些因素有关〞的实验中。
〔1〕小明准备了五根电阻丝、电流表〔有 和 两个量程〕、电压恒为4V的电源，按图电路图进展连接，AB间接入电阻丝。取得数据填入表：
序号
材料
长度
横截面积
电流〔A〕
1
镍铬合金丝
L
0.32
2
镍铬合金丝
2L
0.16
3
镍铬合金丝
2L
0.32
4
镍铬合金丝
2L
0.48
5
锰铜合金丝
2L
0.64
将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、一样长度的导体，电阻与横截面积成________比．这个实验采用的科学研究方法是________法；
〔2〕如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；为了探究“电阻与材料的关系〞，应该选用两条电阻丝、________〔选填电阻丝的编号〕分别接入A、B进展比照；
〔3〕在将电阻丝5接入A、B间时，需要进展的一步操作是________，否那么实验将无法进展。
30.探究“通过导体的电流跟电阻的关系〞，实验器材：可调压电源、滑动变阻器〔标有“10Ω 2A〞字样〕、阻值是5Ω、10Ω、15Ω和20Ω的电阻各一个、导线假设干。
〔1〕要求滑片右移，滑动变阻器的阻值变小，按要求用笔画线完成连接；
〔2〕电源电压调至4V，把 的电阻连入电路，移动滑片，电流表示数如图乙所示。此时电压表示数是________V。断开开关，将 电阻换成 电阻；再闭合开关，要保持电压表示数不变，需要将滑片向________〔选填“A〞或“B〞〕端移动；
〔3〕实验结论：________，该实验电路还能探究________
31.小军同学在“测定小灯泡电功率〞的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V〔灯丝电阻约为 〕
〔1〕小军同学连完最后一根线，电压表就发生了偏转，这是因为小军在连接电路时没有________
〔2〕为了能够顺利完成该实验探究，以下两种规格的滑动变阻器小军应选用__________〔选填“A〞或“B〞〕
A.“ 〞的滑动变阻器
B.“ 〞的滑动变阻器
〔3〕闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，假设电路只有一处故障，那么故障原因是________；
〔4〕根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象〔如图乙所示〕，分析图象可知：小灯泡的额定功率为________W；小军发现灯泡的 图像与定值电阻的 图象不同，这是因为________；
〔5〕完成上面实验后，小军同学又想测量一个电阻的阻值，但发现电流表已坏，于是他又找来了一个开关和阻值的定值电阻，设计了如图丙所示的电路，电源电压恒为U，定值电阻的阻值为 ，请你完成下面实验步骤：
①只闭合 记录电压表示数为 ；
②________〔填写 的通断情况〕，读出电压表示数为 ；
③待测电阻的阻值的表达式为 ________。
六、计算题〔共2题；共30分〕
32.一台家用电热水器，额定功率是 ，装40kg温度是25℃的水。假设热水器正常工作 ，水温升高了45℃，水的比热容是4.2 。求：
〔1〕电流做的功是多少焦耳？
〔2〕加热过程中水吸收了多少热量？
〔3〕假设改用天然气烧水，效率为37.8%，需要燃烧多少天然气？〔天然气的热值是 〕
33.如图，电源电压恒为 ，灯泡L上标有“ 〞字样，滑动变阻器 上标有“ 〞字样，定值电阻 阻值为 ，电流表量程为 ，电压表量程为 ，不计温度对灯丝电阻的影响。求：
〔1〕灯泡正常工作时电阻和电流分别为多大；
〔2〕当开关S、S1、S2时闭合， 断开时，电路最大总功率为多大；
〔3〕当开关 闭合， 断开时，在确保电路元件平安的情况下，滑动变阻器 的取值范围。
答案解析局部
一、单项选择题
1.【解析】【解答】电流磁效应即电流产生磁场的现象，是1820年丹麦的物理学家奥斯特发现的。
故答案为：D。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定那么判断N极和S极。
2.【解析】【解答】解：A、手机工作电压为3.7V；故A错误；
B、手电筒一般由2节干电池供电，电压为3V；故B错误；
C、电视机工作在集体电路中，工作电压为220V；故C正确；
D、遥控器一般由2节干电池供电，电压为3V；故D错误；
应选C．
【分析】家庭照明电路电压为220V；手机工作电压为3.7V；手电筒和遥控器一般由2节干电池供电，电压为3V．
3.【解析】【解答】在远处就能闻到梅花的香味，是因为梅花中含有香味的分子在不断的运动，飘入到人的鼻孔中，说明了分子在不断地运动。
故答案为：D。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
4.【解析】【解答】A．分子之间同时存在引力和斥力，这两个力要在分子间距一定范围内才能起作用，如果分子间距过大，这两个力都不起作用了，破镜不能重圆，是因为玻璃碎片间距太大，大于分子间发生相互吸引的距离，并不能说明分子间没有引力，A不符合题意；
B．发生热传递时，热量总是从温度高的物体传递到温度低的物体，B不符合题意；
C．把0oC的冰块加热熔化成0oC的水，需要吸热，假设不考虑水的蒸发，其内能增加，C不符合题意；
D．根据公式 可知，同一物体温度降低得越多，放出的热量就越多，D符合题意。
故答案为：D。
【分析】分子之间同时存在引力和斥力，破镜不能重圆，是分子间距太大；热传递的条件是温度差；熔化过程吸收热量；同一物体温度降低得越多，放出的热量就越多。
5.【解析】【解答】A．因为水的比热容大，一样质量的水和其它物质比拟，吸收一样的热量，水温度变化较小，所以沿海地区的气温变化小，不符合题意；
B．因为水的比热容大，一样质量的水和其它物质比拟，降低一样的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，不符合题意；
C．发现人中暑时，在病人的额头上擦冷水降温，是利用水蒸发吸热的原理，符合题意；
D．因为水的比热容大，一样质量的水和其它物质比拟，升高一样的温度，水吸收的热量多，所以汽车发动机用水作冷却液，不符合题意。
故答案为：C。
【分析】水的比热容大，一样质量的水可以吸收更多的热量，冷却效果更好。
6.【解析】【解答】A．如图进气门、排气门关闭，活塞向上运动，是四冲程汽油机的压缩冲程，A正确，不符合题意；
B．内燃机的四个冲程中，只有做功冲程对外做功，其它三个冲程都是依靠惯性完成的，因此吸气、压缩、排气冲程是靠飞轮的惯性完成的，B正确，不符合题意；
C．柴油机的效率比汽油机的高，主要是因为柴油机为压燃式，气体被压缩的程度更高，气缸内温度更高，能量转化的程度更高，和热值无关，C错误，符合题意；
D．汽油机的压缩冲程中，活塞对汽缸内的混合气体做功，将活塞的机械能转化为混合气体的内能，D正确，不符合题意。
故答案为：C。
【分析】每个冲程都有相对应的特征，进气冲程是进气阀翻开，排气冲程是排气阀翻开，做功冲程是火花塞点火，那么最后一个就是压缩冲程；汽油机和柴油机都有四个冲程，一个循环对外做功一次，不同之处有吸入的气体、点火方式和构造上的细微差异。
7.【解析】【解答】A．验电器是利用同种电荷相互排斥的原理，A不符合题意；
B．C棒是导体，手柄D应为绝缘体，否那么电荷会通过人体传出，B不符合题意；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，C符合题意；
D．丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，D不符合题意。
故答案为：C。
【分析】验电器利用同种电荷相互排斥的工作，电流方向和正电荷的定向移动方向一样，和负电荷的定向移动方向相反。
8.【解析】【解答】根据题意，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，两个开关同时闭合时，电动机方可工作开启电动门，故两个开关应与电动机串联在电路；D符合题意。
故答案为：D。
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
9.【解析】【解答】解：
由电路图可知，两灯泡串联，电压表测L1两端的电压，那么L1两端的电压为U1=1.5V，故B正确；
因串联电路中总电压等于各分电压之和，
所以，L2两端的电压：
U2=U﹣U1=4.5V﹣1.5V=3V，故A错误；
因串联电路中各处的电流相等，
所以通过L1与L2的电流之比为1：1，故D错误；
由I= 可得，L1与L2的灯丝电阻之比：
= = = = ，故C错误．
应选B．
【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值．
10.【解析】【解答】A．灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，向左移动滑动变阻器的滑片，变阻器连入电路的电阻变小，由电阻的串联，电路的总电阻变小，由欧姆定律，电流表示数变大， A不符合题意；
B．根据 ，因电流变大，故灯电压变大，由串联电路电压的规律，变阻器的电压变小， B不符合题意；
C．根据 ，灯电路的电流变大，故电路的总功率变大， C不符合题意；
D．灯的电压变大，灯的电流变大，根据 ，灯的功率变大，灯变亮， D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
11.【解析】【解答】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。
故答案为：D。
【分析】为了使实验结论更具有普遍性，应该换不同规格的灯泡再进展试验。
12.【解析】【解答】A．电能表上的单位是kW·h，最后一位数字为小数点后第一位，那么图中电能表示数为207.2kW·h。A错误，符合题意；
B．该电能表上“50Hz〞表示这个电能表应在50赫兹的交流电路中使用，B正确，不符合题意；
C．该电能表上“220V〞表示这个电能表应该在220V的电路中使用，C正确，不符合题意；
D．该电能表上“3000r/kW·h〞表示接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过3000转，D正确，不符合题意。
故答案为：A。
【分析】电能表是测量家庭电路中消耗电能多少的仪器；电能表是测量家庭电路中消耗电能多少的仪器；220V意味着电能表在220v的电压下工作，20A表示允许同的的最大电流。
13.【解析】【解答】A．由图可知，R2和R3并联后再和R1串联，由串并联电路电流的规律可知通过R1的电流大于R2的电流，A不符合题意；
B．R1和R2的电阻一样，通过它们的电流不同，研究电流产生的热量与电流的关系，B不符合题意；
C．左右两容器中的电阻一样，而通过电阻R1的电流大于R2的电流，通电时间一样，由Q=I2Rt可知，A容器中电阻R1产生的热量多，那么A管的液面将会比B管的液面高，C符合题意；
D．R1=R2=R3
所以R2、R3并联后的总电阻是
由于串联电路中，用电器两端电压与其阻值成正比，所以电阻R1两端的电压大于R2两端的电压，D不符合题意。
故答案为：C。
【分析】要探究电流大小对导体产热的影响，需要控制电阻大小和通电时间一样；当电阻大小和通电时间一样时，流过导体的电流越大，产生的热量越多。
14.【解析】【解答】A．水银属于金属，金属是导体，A不符合题意；
B．由安培定那么知，电磁铁的右端为N极，B符合题意；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，C不符合题意；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，D不符合题意。
故答案为：B。
【分析】水银属于金属，是导体，电磁继电器工作时，电磁铁使工作电路接通，用电器工作。
15.【解析】【解答】AB．由电路图可知，开关S闭合后，两只灯泡组成的电路只有一个通路，所以灯L1和L2串联，电压表并联在灯泡L1的两端，那么电压表测的是灯L1两端的电压，AB不符合题意；
C．根据串联电路电流处处相等的特点可知，假设灯L1发生断路，整个电路中无电流，灯L2不会继续发光，C不符合题意；
D．电压表测量的是L1两端的电压，串联电路中电流处处相等，L1中的电流等于L2中电流，根据欧姆定律可知电压表示数与通过灯L2的电流的比值是L1灯丝电阻，因此D符合题意。
故答案为：D。
【分析】两个灯泡并联，电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压。
二、双选题
16.【解析】【解答】A．在磁体外部，磁场方向为从N极出发回到S极，那么甲、乙磁极均为N极，A符合题意；
B．由图知，小磁针静止时的N极所指的方向为磁场方向，故小磁针的上端是S极，B符合题意；
C．磁感线越密的地方磁场越强，磁感线越疏的地方磁场越弱，由图知，B点的磁场比A点的磁场强，C不符合题意；
D．为了研究磁场方向而引入了磁感线，磁感线不是真实存在的，D不符合题意。
故答案为：AB。
【分析】物理学中引入磁感线描述磁场，磁感线的疏密表示磁场强度，某一点小磁针N极所指的方向表示磁场方向。
17.【解析】【解答】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
A．当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由乙图可知，电路中的电流变大，即电流表的读数变大，A不符合题意；
B．由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接
入电路中的电阻值变小，所以电压表与电流表示数之比变小，B不符合题意；
C．由图乙可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流 =0.6A
那么电源电压为U=U1+R1I1=3V+ 0.6A ①
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为
那么电源电压为U=U2+R2I2=4V+ 0.4A ②
联立①②解得，R0=5 U=3V+0.6A 5Ω=6V
C符合题意；
D．当滑动变阻器的电阻为零时电路消耗的功率最大，电路消耗的最大功率为P=
D符合题意。
故答案为：BD。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
三、多项选择题
18.【解析】【解答】A．弯折铁丝，对铁丝做功，机械能转化为内能，A符合题意；
B．铁丝接触蜡烛时，铁丝放出热量，温度降低，B符合题意；
C．铁丝接触蜡烛时，蜡烛吸收热量，温度升高，内能增加，C符合题意；
D．蜡烛是非晶体，在熔化时吸收热量，温度不断升高，D不符合题意。
故答案为：ABC。
【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
四、填空题
19.【解析】【解答】图a可用来演示电磁感应现象，当导体ab在磁场中做切割磁感线运动时，电路中产生感应电流。图b是验证通电导线周围存在磁场的实验，正负极对调，那么磁场的方向改变，小磁针的偏转方向发生改变。图c有电源，导体在磁场中的受力的作用而产生运动，根据此原理可以制作电动机。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
20.【解析】【解答】在汽油机工作时，在做功冲程，汽油燃烧将化学能转化为内能，内能转化活塞的机械能；飞轮的转速是2400r/min，所以每秒转动的圈数为 ，因为一个工作循环飞轮转2圈，完成1个做功冲程，所以飞轮转40圈共完成20个工作循环，完成20个做功冲程；汽车的发动机用循环流动的冷却液来冷却，冷却液吸收热量，发动机放出热量，是通过热传递的方式改变内能的。
【分析】燃烧为化学变化，消耗化学能转化为内能；汽油机工作一个循环，包含四个冲程，活塞往返运动两次，曲轴连杆转动两周，对外做功一次，结合题目条件计算；热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
21.【解析】【解答】〔1〕因为带电体具有吸引轻小物体的性质，所以不带电的铝棒M可以被毛皮摩擦过的橡胶棒N吸引，铝棒M接触橡胶棒N后，又快速远离N是因为铝棒M带上和橡胶棒N一样的电荷，同种电荷相互排斥的缘故；
〔2〕用手接触铝棒M后，人体将铝棒M上的电荷导入了大地，铝棒M上不再有电荷，再用N靠近M，所以铝棒M又吸引N了，这说明人体是导体。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可；与人接触后物体不带电，说明电荷经过人体导入大地。
22.【解析】【解答】由甲的U-I图象可知，当 时，通过的电流 ，
由 可得，甲的电阻：，
同理可得乙的电阻：，
那么 小于 ；
将甲和乙并联后接在电压为3V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为3V，由图象可知，通过两电阻的电流分别为 ， ，因并联电路中干路电流等于各支路电流之和，所以，干路电流：
；
将甲和乙串联后接在电压为3V的电源两端时，根据串联电路电阻的规律可知，电路中的总电阻：，
那么电路中电流：。
【分析】根据甲、乙的U-I图象读出任意一组电流和电压值，根据欧姆定律求出甲、乙的电阻比拟即可；将甲和乙并联后接在电压为3V的电源两端时，它们两端的电压相等，根据图象读出通过的电流，利用并联电路的电流特点求出干路电流；将甲和乙串联后接在电压为3V的电源两端时，根据 即可求出电路中电流。
23.【解析】【解答】如下图的电路，开关S接到a后，根据安培定那么判断，右手握住螺线管，四指弯曲指向电流的方向，那么大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极，那么电磁铁左端为S极；小磁针静止时，根据同名磁极排斥、异名磁极吸引的规律可知，A端应是S极。将开关S由a拨到b，调节滑动变阻器，目的是使电流表示数不变，即电流不变，而线圈的匝数减少了，由于电流一定时，通电螺线管线圈的匝数越少，磁场越弱，所以电磁铁的磁性会减弱。
【分析】结合通电螺线管的电流方向，利用右手螺旋定那么求解通电螺线管的N极和S极。电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强。
24.【解析】【解答】如图电路中，假设使L1和L2串联，那么电流的路径只有一条，电流要分别经过L1和L2 ， 应闭合开关S2。假设使L1和L2并联，那么电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。假设同时闭合开关三个开关S1、S2、S3 ， 那么电源的两端被导线相连，电源会短路，将烧毁电源。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
25.【解析】【解答】“6V 6W〞表示L1的额定电压为6V、额定功率为6W；“6V 3W〞表示L2的额定电压为6V、额定功率为3W。由P= 得两灯电阻分别为
将它们串联在某电源上，通过的电流相等，灯 L1和L2的实际功率
由于两灯的实际功率之比为1：2，所以乙灯较亮。
由P=UI可得两灯正常工作的电流分别为
为了保证两灯泡的平安，那么串联电路中的最大电流为I=0.5A，最大电源电压U最大=I2(R1+R2)=0.5A (6Ω+12Ω)=9V
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；两个灯泡串联，电流一样，故电流取最小值，利用欧姆定律求解分电压，相加即为加在两个灯泡两端的最大电压。
26.【解析】【解答】10A是指表示电能表平时工作允许通过的最大电流，电能表允许接的用电器最大电功率P最大=UI最大=220V 10A=2200W
“220V 、1000W〞说明电热水器的额定电压为220V、额定功率为1000W， 假设只让热水器工作15min，消耗的电能W=Pt=1000W 15 60s=9 105J=0.25kW·h
由于电能表的指示灯闪烁了300次，那么消耗1k W·h电能表的指示灯闪烁次n=300次 =1200次
这只表上应标有“1200imp/(kW·h)〞字样。
【分析】电能表是测量家庭电路中消耗电能多少的仪器；220V意味着电能表在220v的电压下工作，20A表示允许同的的最大电流，相乘即为最大功率；求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间；利用消耗的电能和闪络的次数求解每一度电消耗的电能。
27.【解析】【解答】由电路图可知，当开关S在位置1时，电路为R2的简单电路，电路电阻较小，根据P= 可知，电功率较大，电热水壶处于加热档。当开关S在位置2时，电阻R1、R2串联，电路电阻较大，根据P= 可知，电功率较小，电热水壶处于保温档，R2的阻值R2= =48.4Ω
保温时，电路中的总电阻R= =484Ω
因串联电路的总电阻等于各局部电阻之和，所以R1的阻值R1=R-R2=484Ω-48.4Ω=435.6Ω
电热水壶烧水时，电热丝和导线串联I电热丝=I导线
并且通电时间t一样，且R电热丝＞R导线
由Q=I2Rt可知电流产生的热量为Q电热丝＞Q导线
从而出现电热丝热得发红，而与电热丝相连的导线却不怎么发热的现象。
【分析】通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；利用功率的变形公式R=U2/P求解用电器的电阻。
五、实验题
28.【解析】【解答】(1)实验中选用一样规格的电加热器对水与食用油加热，在相等时间内，水与食用油吸收的热量相等。
(2)控制加热时间一样的目的是控制吸收一样的热量，通过比拟水和食用油温度的变化来研究水和食用油吸热能力的差异。
(3)从表中数据可知，加热完毕时，食用油的温度和水吸收的一样的热量，食用油的温度和水的温度分别是76℃、45℃，即食用油的温度比水的温度高，食用油比水的温度变化大，根据Q吸=cmΔt可知，水的吸热能力更强。
(4)在此实验中，如果要使水和食用油的最后温度一样，就要给水加热更长的时间，因为选用一样的电加热器加热，所以加热时间长的吸收的热量多，即水吸收的热量大于食用油吸收的热量。
【分析】〔1〕选用两个一样的加热器进展加热，可以保证一样时间内液体吸收一样的热量，可以通过加热时间来衡量物体吸热的多少；
〔2〕〔3〕一样质量的物体吸收或释放一样的热量，比热容大的物体温度变化小。
〔4〕一样质量的物体上升或下降一样的温度，比热容大的物体吸收或放出的热量多。
29.【解析】【解答】(1)将2、3、4三根电阻丝分别接入A、B间，由表格可知，材料和长度量筒，横截面积不同，电流不同，横截面积越大，电流越大，可以得出结论：同种材料、一样长度的导体，电阻与横截面积成反比。这个实验采用的科学研究方法是控制变量法。
(2)如果将电阻丝1、2分别接入A、B间，由表格可知，材料和横截面积一样，长度不同，可以探究电阻与长度的关系。为了探究“电阻与材料的关系〞，应该选用两条电阻丝材料不同、长度和横截面积一样的2和5分别接入A、B进展比照。
(3)将电阻丝5接入A、B间后，由于锰铜合金丝的电阻较小，电路中的电流较大，电流超过了电流表的量程，所以实验将无法进展下去，在实验中，可以改变电流表的量程，选大量程。
【分析】〔1〕〔2〕导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；
〔3〕当接入锰铜合金时，电流大于0.6A，故电流表应该换大量程。
30.【解析】【解答】〔1〕滑片右移，滑动变阻器的阻值变小，连接变阻器的B接线柱，如下图：
〔2〕由图知电流表的量程为0-0.6A，分度值为0.02A，图乙中电流表的示数为0.48A，此时电压表示数是U=IR=0.48A×5Ω=2.4V根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数不变。
〔3〕由实验数据可知，当电压一定时，通过导体中的电流与电阻成反比。
该实验电路中，保持电阻不变，还能探究电流和电压的关系。
实验中保持定值电阻两端电压不变，由串联电路电压的规律，变阻器两端的电压为4V-2.4V=1.6V
由分压原理，滑动变阻器连入电路阻值与电路中定值电阻阻值之比为1.6V∶2.4V=2：3
当将15Ω电阻换成20Ω电阻后，即使滑动变阻器接入电路的阻值最大，电压表的示数仍大于2.4V，实验无法进展下去，所以定值电阻的分压较大，所以可以更换电压更小的电源，或更换更大阻值的滑动变阻器。
【分析】〔1〕滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱；
〔2〕明确电流表的量程和对应的分度值，结合表盘的指针读数；定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，保证定值电阻两端的电压不变，结合定值电阻阻值的变化判断滑动变阻器的移动方向；
〔3〕通过实验最后得出，当电压一定时，电流和电阻成反比；该实验电路可以探究电流与电压的关系。
31.【解析】【解答】(1)连完最后一根线，电压表就发生了偏转，这是因为小军在连接电路时没有断开开关，电路连接完成，电路中就有电流通过，电压表发生偏转。
(2)灯泡正常工作时电的电流为
测定灯泡功率的实验中，灯泡与滑动变阻器串联，根据串联电路电压特点得，灯泡正常工作时，滑动变阻器电压为U滑=U- UL=6V-2.5V=3.5V
滑动变阻器电阻为R滑=
滑动变阻器应选“50Ω 0.5A〞，A不符合题意，B符合题意。
故答案为：B。
(3)闭合开关后，小灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路，电压表示数有示数，说明与电压表并联的灯泡断路，电压表被串联在电路中了。
(4)根据图乙知，当电压为额定电压U=2.5V时，电流I=0.25A，小灯泡的额定功率为P=Ul=2.5V 0.25A=0.625W
灯泡的 图像与定值电阻的 图象不同，定值电阻的 图象是一条过原点的直线，这是因为小灯泡的电阻随灯丝温度的升高而增大，定值电阻的阻值不变。
(5)分析实验的原理可以得出其具体的步骤为：①只闭合 记录电压表示数为 ，R0、Rx串联，电压表测R0两端的电压，电路中的电流
②闭合开关 ，读出电压表示数为 ，Rx被短路，电压表测电源电压。待测电阻的阻值
待测电阻的阻值的表达式为 。
【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，
〔2〕灯泡和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合灯泡的阻值和额定电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器即可；
〔3〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔4〕结合电流与电压值，利用功率该公式P=UI求解功率即可；
〔5〕结合题目给出的电流和电压值，利用欧姆定律求解电阻的表达式即可。
六、计算题
32.【解析】【分析】〔1〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间；
〔2〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；
〔3〕水吸收的热量为有用功，除以加热效率为总功，即为燃料释放的热量，除以燃料的热值即为燃料的体积。
33.【解析】【分析】〔1〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻，再利用欧姆定律求解电流即可；
〔2〕结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可；
〔3〕电压一定时，结合电流的最大值和最小求解电阻的范围即可。
相关试卷
2023年河北省承德市六校中考物理模拟试卷(含答案)： 这是一份2023年河北省承德市六校中考物理模拟试卷(含答案)，共28页。试卷主要包含了 下列电路图符合电路组成的是，2A∼0， 下列说法正确的是等内容，欢迎下载使用。
2023年河北省承德市六校中考物理模拟试卷-普通用卷： 这是一份2023年河北省承德市六校中考物理模拟试卷-普通用卷，共31页。试卷主要包含了 下列电路图符合电路组成的是，2A～0， 下列说法正确的是等内容，欢迎下载使用。
2023年河北省承德市六校统考中考物理模拟试题： 这是一份2023年河北省承德市六校统考中考物理模拟试题，共31页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，作图题，综合题等内容，欢迎下载使用。
