内蒙古通辽市2021年中考物理一模试卷

这是一份内蒙古通辽市2021年中考物理一模试卷，共15页。试卷主要包含了多项选择题〔共1题；共3分〕，填空题〔共5题；共10分〕，作图题〔共2题；共7分〕，实验题〔共4题；共17分〕，计算题〔共2题；共12分〕等内容，欢迎下载使用。

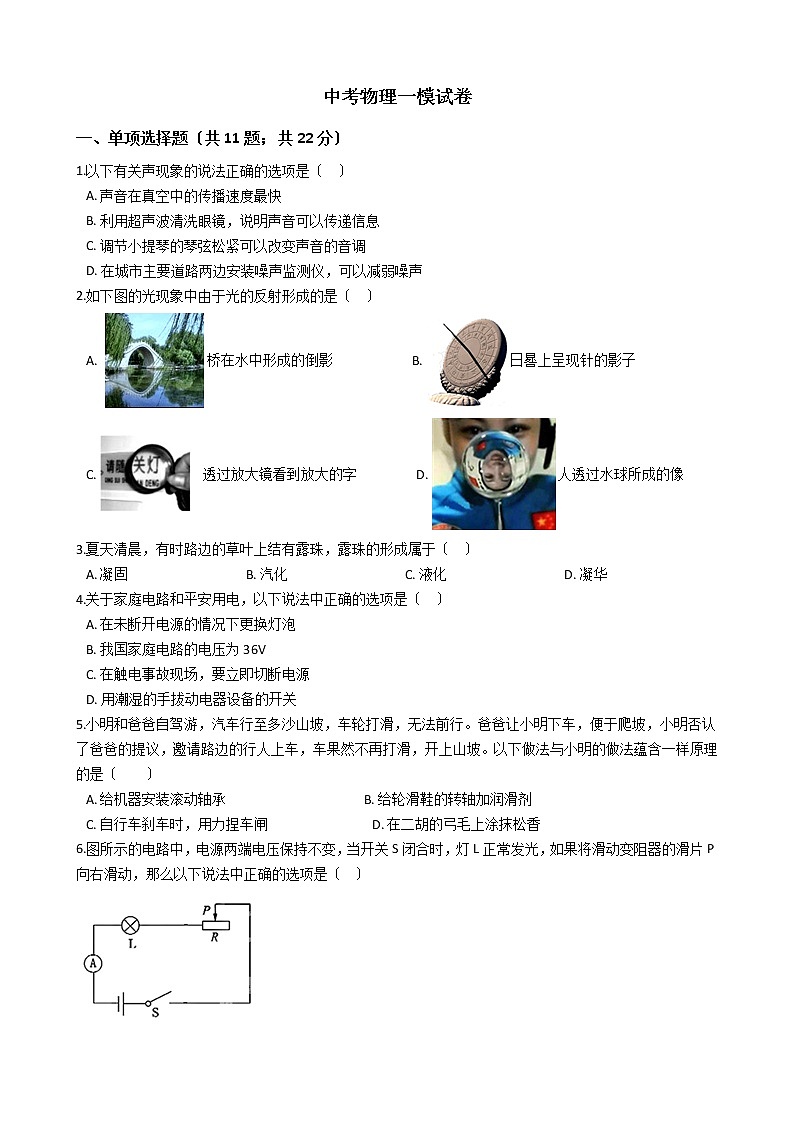

中考物理一模试卷
一、单项选择题〔共11题；共22分〕
1.以下有关声现象的说法正确的选项是〔   〕
A. 声音在真空中的传播速度最快
B. 利用超声波清洗眼镜，说明声音可以传递信息
C. 调节小提琴的琴弦松紧可以改变声音的音调
D. 在城市主要道路两边安装噪声监测仪，可以减弱噪声
2.如下图的光现象中由于光的反射形成的是〔   〕
A. 桥在水中形成的倒影                         B. 日晷上呈现针的影子
C. 透过放大镜看到放大的字                  D. 人透过水球所成的像
3.夏天清晨，有时路边的草叶上结有露珠，露珠的形成属于〔   〕
A. 凝固                                     B. 汽化                                     C. 液化                                     D. 凝华
4.关于家庭电路和平安用电，以下说法中正确的选项是〔   〕
A. 在未断开电源的情况下更换灯泡
B. 我国家庭电路的电压为36V
C. 在触电事故现场，要立即切断电源
D. 用潮湿的手拔动电器设备的开关
5.小明和爸爸自驾游，汽车行至多沙山坡，车轮打滑，无法前行。爸爸让小明下车，便于爬坡，小明否认了爸爸的提议，邀请路边的行人上车，车果然不再打滑，开上山坡。以下做法与小明的做法蕴含一样原理的是〔　　〕
A. 给机器安装滚动轴承                                           B. 给轮滑鞋的转轴加润滑剂
C. 自行车刹车时，用力捏车闸                                D. 在二胡的弓毛上涂抹松香
6.图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，那么以下说法中正确的选项是〔   〕

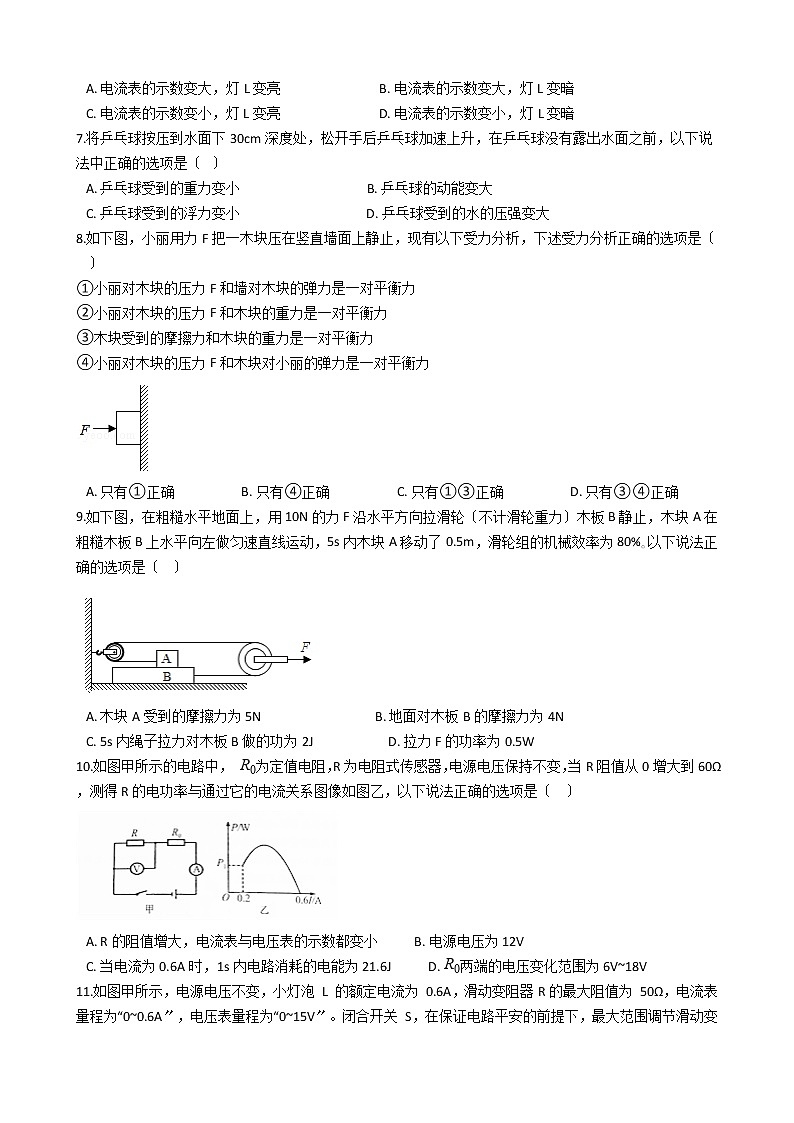

A. 电流表的示数变大，灯L变亮                               B. 电流表的示数变大，灯L变暗
C. 电流表的示数变小，灯L变亮                               D. 电流表的示数变小，灯L变暗
7.将乒乓球按压到水面下30cm深度处，松开手后乒乓球加速上升，在乒乓球没有露出水面之前，以下说法中正确的选项是〔  〕
A. 乒乓球受到的重力变小                                       B. 乒乓球的动能变大
C. 乒乓球受到的浮力变小                                       D. 乒乓球受到的水的压强变大
8.如下图，小丽用力F把一木块压在竖直墙面上静止，现有以下受力分析，下述受力分析正确的选项是〔   〕
①小丽对木块的压力F和墙对木块的弹力是一对平衡力
②小丽对木块的压力F和木块的重力是一对平衡力
③木块受到的摩擦力和木块的重力是一对平衡力
④小丽对木块的压力F和木块对小丽的弹力是一对平衡力

A. 只有①正确                    B. 只有④正确                    C. 只有①③正确                    D. 只有③④正确
9.如下图，在粗糙水平地面上，用10N的力F沿水平方向拉滑轮〔不计滑轮重力〕木板B静止，木块A在粗糙木板B上水平向左做匀速直线运动，5s内木块A移动了0.5m，滑轮组的机械效率为80%｡以下说法正确的选项是〔   〕

A. 木块A受到的摩擦力为5N                                    B. 地面对木板B的摩擦力为4N
C. 5s内绳子拉力对木板B做的功为2J                       D. 拉力F的功率为0.5W
10.如图甲所示的电路中， 为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，以下说法正确的选项是〔   〕

A. R的阻值增大，电流表与电压表的示数都变小           B. 电源电压为12V
C. 当电流为0.6A时，1s内电路消耗的电能为21.6J           D. 两端的电压变化范围为6V~18V
11.如图甲所示，电源电压不变，小灯泡 L 的额定电流为 0.6A，滑动变阻器R的最大阻值为 50Ω，电流表量程为“0~0.6A〞，电压表量程为“0~15V〞。闭合开关 S，在保证电路平安的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图 乙、丙所示。那么以下说法中不正确的选项是 〔   〕

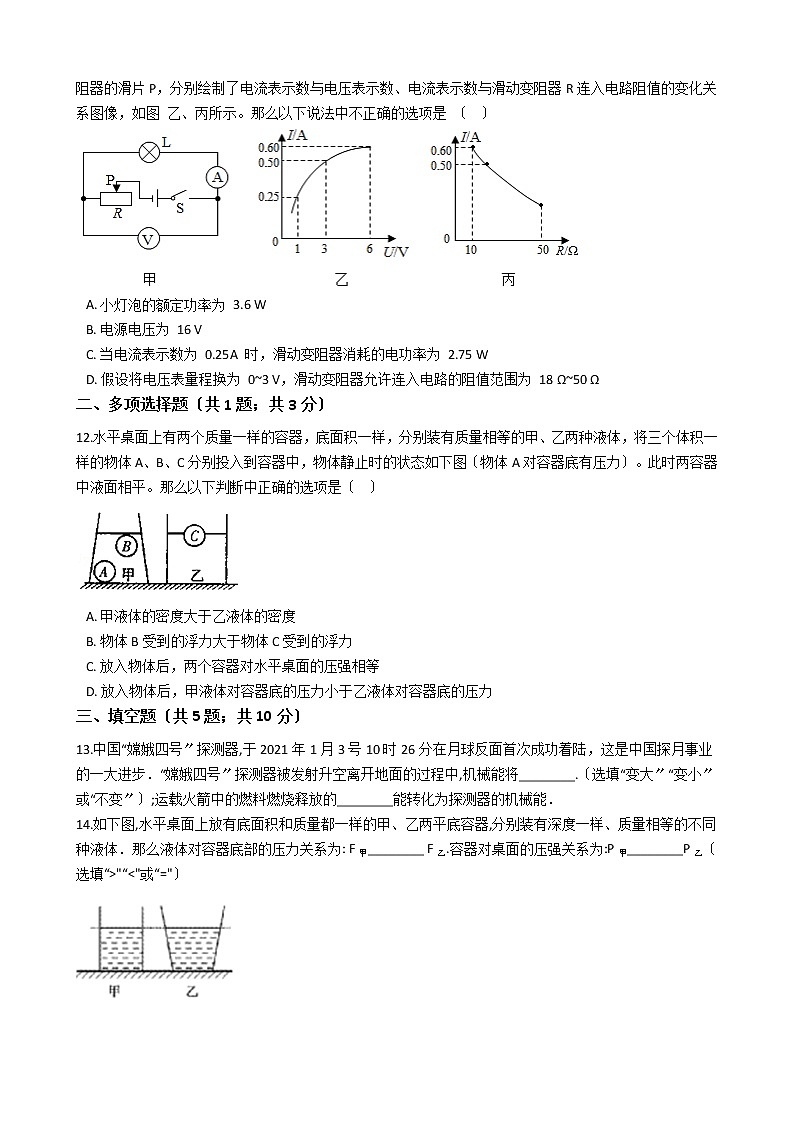

A. 小灯泡的额定功率为 3.6 W
B. 电源电压为 16 V
C. 当电流表示数为 0.25A 时，滑动变阻器消耗的电功率为 2.75 W
D. 假设将电压表量程换为 0~3 V，滑动变阻器允许连入电路的阻值范围为 18 Ω~50 Ω
二、多项选择题〔共1题；共3分〕
12.水平桌面上有两个质量一样的容器，底面积一样，分别装有质量相等的甲、乙两种液体，将三个体积一样的物体A、B、C分别投入到容器中，物体静止时的状态如下图〔物体A对容器底有压力〕。此时两容器中液面相平。那么以下判断中正确的选项是〔   〕

A. 甲液体的密度大于乙液体的密度
B. 物体B受到的浮力大于物体C受到的浮力
C. 放入物体后，两个容器对水平桌面的压强相等
D. 放入物体后，甲液体对容器底的压力小于乙液体对容器底的压力
三、填空题〔共5题；共10分〕
13.中国“嫦娥四号〞探测器,于2021年1月3号10时26分在月球反面首次成功着陆，这是中国探月事业的一大进步．“嫦娥四号〞探测器被发射升空离开地面的过程中,机械能将________.〔选填“变大〞“变小〞或“不变〞〕;运载火箭中的燃料燃烧释放的________能转化为探测器的机械能．
14.如下图,水平桌面上放有底面积和质量都一样的甲、乙两平底容器,分别装有深度一样、质量相等的不同种液体．那么液体对容器底部的压力关系为: F甲________ F乙.容器对桌面的压强关系为:P甲________P乙〔选填“>"“<"或“="〕

15.搬运工人站在水平高台上,用如下图的滑轮组将重物匀速竖直向上提升2 m,当提升货物重为360N时,滑轮组的机械效率为75%,那么动滑轮重为________ N〔不计绳重和摩擦〕;假设将所提升货物重增大到480N,此时滑轮组的机械效率为________．

16.我国具有完全自主知识产权的百万千瓦级核电技术电站—“华龙一号〞首堆年底即将投产。核燃料在核反响堆中发生的是________〔填“裂变〞或“聚变〞〕，核能是________〔填“可再生〞或“不可再生〞〕能源。
17.平面镜所成的像是________的 〔选填“放大〞“等大〞或“缩小〞〕。四冲程内燃机工作时，将内能转化为机械能的是________冲程。 如下图的开瓶器，是________杠杆〔选填“省力〞“等臂〞或“费力〞〕。

四、作图题〔共2题；共7分〕
18.如下图，请将凸透镜的光路补充完整。

19.如下图，请根据通电螺线管周围磁感线的方向判断电源的“＋〞、“-〞极和小磁针的N极，并在图中标出．

五、实验题〔共4题；共17分〕
20.小溪用如图甲所示的实验装置探究“水沸腾时温度变化的特点〞。

〔1〕某时刻温度计的示数如图甲所示，此时的水温为________°C；
〔2〕当水沸腾时，小溪观察到水中出现大量上升、变大的气泡，水温________〔填“继续升高〞或“保持不变〞〕；
〔3〕小溪又将装有某种固体粉末的试管放在实验中的沸水中加热，并根据记录的实验数据绘制了试管内物质的温度随时间变化的图像，如图乙所示，由图像可知：在t1~t2过程中，该物质的内能________〔填“增大〞“减小〞或“不变〞〕；该物质在________〔填“固态〞或“液态〞〕时的吸热能力更强。
21.某同学用光具座､凸透镜､蜡烛，光屏和度尺等实验器材，探究“凸透镜成像的规律〞

〔1〕为了测量凸透镜的焦距，让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小，最亮的光斑，用刻度尺测出光斑到凸透镜中心的距离，如图甲所示，凸透镜焦距为________cm；
〔2〕将凸透镜固定在光具座50cm刻度线处，蜡烛放置在光具座40m刻度线处，点燃蜡烛，左右移动光屏，出现图乙所示现象〔成像清晰〕｡为使像呈现在光屏中央，应将光屏向________调节；
〔3〕保持凸透镜位置不变，调整烛焰中心､透镜中心和光屏中心在同一高度，将蜡烛移至34cm刻度线处，移动光屏｡直到光屏上再次出现清晰的像，该像是倒立________的实像，保持凸透镜位置不变，将蜡烛续向左移动10.0cm，仍要在光屏上得到清晰的像，光屏应向________移动一段距离｡
22.在“探究影响滑动摩擦力大小因素〞的实验中，小平完成了如图1所示的甲、乙、丙三次实验。测量滑动摩擦力时，小平用弹簧测力计水平拉动木块，使它沿水平方向做匀速直线运动。

〔1〕甲实验如果水平拉动木块向右做加速运动，木块受到的摩擦力将________〔填“变大〞“变小〞或“不变〞〕。
〔2〕比拟甲、乙两次实验数据，是为了探究滑动摩擦力的大小与________的关系。
〔3〕比拟甲、丙两次实验数据，________〔填“能〞或“不能〞〕得出滑动摩擦力的大小跟接触面的粗糙程度有关的结论，判断依据是________。
〔4〕“探究杠杆的平衡条件〞实验
①如图2甲所示，为了使杠杆在水平位置平衡，应把杠杆右的平衡螺母向________〔选填“左〞或“右〞〕调节；
②如图2乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数将________〔选填“变大〞、“变小〞或“不变〞〕。


〔1〕请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮。
〔2〕当小灯泡正常发光时，电流表示数如图乙所示，那么小灯泡的额定功率是________W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，那么所测小灯泡的额定功率偏________。
〔3〕利用如图丙所示的电路也可以完成该实验，请完成以下填空〔电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0〕。
①只闭合开关S和S1 ， 调节________，使电压表的示数为2.5V。
②只闭合开关________，调节R1 ， 使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 那么小灯泡额定功率的表达式P额＝________〔用U额、R0、U1、U2表示〕。
六、计算题〔共2题；共12分〕
24.2021年6月8日，我国自主研制的首台作业型全海深自主遥控潜水器“海斗一号〞载誉归来。“海斗一号〞在马里亚纳海沟成功完成首次万米海试与试验性应用任务，其下潜深度到达10907米，刷新我国潜水器最大下潜深度及作业深度纪录，标志着我国无人潜水器技术跨入可覆盖全海深探测与作业的新时代。设“海斗号〞潜水器的质量为22吨，体积为30m3 ， 假设海水密度不受压强影响，为ρ=1.03g/cm3 ，

〔1〕“海斗一号〞下潜到海底10000米的深度时，潜水器受到海水的压强为多少？
〔2〕“海斗一号〞所承受的海水浮力约为多少？
25.如图是一款家用电热水器简化电路图它有高温和低温两个挡位，高温挡功率为3300W。R1、R2均为加热电阻丝，R1的阻值为55Ω。〔c水=4.2×103J/〔kg·℃〕〕求：

〔1〕低温挡时通过R1的电流；
〔2〕R2的阻值；
〔3〕如果不计热量损失，用高温挡把50kg的水，从27℃加热到60℃，需要的时间。

答案解析局部
一、单项选择题
1.【解析】【解答】解：A、声音不能在真空中传播，A不符合题意。
B、声波可以传递能量在实际生活中的应用非常广泛、实用，利用超声波清洗眼镜就说明了声波可以传递能量，B不符合题意；
C、调节小提琴的琴弦松紧可改变琴弦振动的频率，即改变声音的音调，C符合题意；
D、在街头设置噪声监测仪，只能监测噪声的大小，并不能减弱噪声，D不符合题意。
故答案为：C

【分析】音调描述声音的上下，与物体振动的快慢有关，物体振动越快，发出的声音的音调就越高。
2.【解析】【解答】A．桥在水中形成的倒影，属于平面镜成像，是光的反射形成的，A符合题意；
B．日晷面上呈现晷针的影子是由光的直线传播形成的，B不符合题意；
C．透过放大镜看到放大的字，属于凸透镜成像，是由于光的折射形成的，C不符合题意；
D．水球相当于凸透镜，人透过水球成的像，是光的折射形成的，D不符合题意。
故答案为：A。

【分析】水中的倒影是平面镜成像，是光的反射形成的。
3.【解析】【解答】夏天清晨，有时路边的草叶上结有露珠，是空气中的水蒸气放热从气态变成液态的小水珠，因此这个过程叫液化吗，故C正确，而A、B、D错误。
应选C。
【分析】物质由固态变成液态叫熔化，由液态变成固态叫凝固；由液态变成气态叫汽化，由气态变成液态叫液化；由固态变成气态叫升华，由气态变成固态叫凝华，据此判断即可。
4.【解析】【解答】A．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故错误；
B．我国家庭电路的电压值为220V，故错误；
C．在触电事故现场，要先与电压隔离，要立即切断电源，故正确；
D．生活中的水是导体，用潮湿的手拔动电器设备的开关容易发生触电事故，故错误．
故答案为：C

【分析】发生触电事故时，先切断电源；根据平安用电原那么判断家庭电路的操作。
5.【解析】【解答】解：A、给机器安装滚动轴承，是变滑动为滚动，减小摩擦，A不符合题意；
B、给轮滑鞋的转轴加润滑剂，是通过使接触面脱离来减小摩擦，B不符合题意；
C、自行车刹车时用力捏刹把，是在接触面粗糙程度一定时，通过增大压力来增大滑动摩擦力，C符合题意；
D、在二胡琴弓的弓毛上涂上松香，这是在压力一定时，通过增大接触面的粗糙程度来增大滑动摩擦力，D不符合题意。
故答案为：C。
【分析】〔1〕增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。〔2〕减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦。
6.【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，将滑动变阻器的滑片向右滑动，接入电路中的电阻变大，电路中的总电阻变大，由 可知，电路中的电流变小，即电流表的示数变小， 由 可知，灯泡的实际功率变小，因灯泡的亮暗取决于实际功率的大小，所以灯泡变暗，ABC不符合题意，D符合题意．
故答案为：D

【分析】滑动变阻器的滑片远离下面的接线柱电阻变大，串联电路中电阻越大，电流减小。
7.【解析】【解答】A．乒乓球的质量不变，根据公式G=mg可知，它的重力就不变，A不符合题意；
B．乒乓球的质量不变，加速上升时速度增大，那么它的动能变大，B符合题意；
C．水的密度不变，乒乓球排开水的体积不变，根据阿基米德原理可知，它受到的浮力不变，C不符合题意；
D．松手后，乒乓球的深度逐渐减小，根据 可知，它受到的压强变小，D不符合题意．
故答案为：B

【分析】物体的动能和质量、速度有关；液体密度和排开液体的体积一定时，浮力不变。
8.【解析】【解答】解：①小丽对木块的压力和墙对木块的弹力大小相等、方向相反，作用在同一条直线作用在同一个物体上符合二力平衡的条件，所以A符合题意；②小丽对木块的压力和木块的重力不在同一直线上，不是一对平衡力；③木块受到的摩擦力和木块的重力满足大小相等、方向相反，作用在同一条直线作用在同一个物体上，符合二力平衡的条件，所以是一对平衡力；④小丽对木块的压力和木块对手的弹力是一对相互作用力，不是平衡力．
故答案为：C．
【分析】木块处于静止，在竖直方向上受两个力而平衡，即重力和墙对木块的静摩擦力；木块在水平方向上受外力F和墙对木块的支持力，两个力是一对平衡力；平衡力作用在同一物体上，作用力和反作用力作用在不同的物体上。
9.【解析】【解答】A．滑轮组的机械效率为80%，根据公式 可算出绳子上的力为
木块A在粗糙木板B上水平向左做匀速直线运动，根据二力平衡，摩擦力等于绳子上的力，为4N，A不符合题意；
B．木板B静止，受力平衡，对其受力分析，受到绳子的拉力为5N，方向向右，还受到木块A的摩擦力为4N，方向向左，因此地面给木板B的摩擦力大小为1N，方向向左，B不符合题意；
C．5s内木板B静止，绳子拉力对木板B做的功为0J，C不符合题意；
D．5s内木块A移动了0.5m，那么拉力拉着滑轮移动了0.25m，拉力F的功率为
D符合题意。
故答案为：D。

【分析】用滑轮组提升物体，拉力作的功为总功，克制重力做的功为有用功，两者相除即为机械效率。
10.【解析】【解答】A. R的阻值增大，电路总电阻增大，根据欧姆定律知，电流减小，所以电流表示数变小，R的阻值增大，分得电压增多，所以电压表的示数变大，A不符合题意；
B. 根据乙图知，R的阻值为零时，电流最大为0.6A，得电源电压为： ；
当R的阻值为最大60Ω时，电流最小为0.2A，得电源电压为： ；
联合两式解得： ， ，B不符合题意；
C. 当电流为0.6A时，1s内电路消耗的电能为：
，C不符合题意；
D. 当R的阻值为零时，R0两端为电源电压18V；
当R的阻值为最大60Ω时，电流最小为0.2A，所以R0两端的电压为：
，即 两端的电压变化范围为6V~18V，D符合题意；
故答案为：D。
【分析】R与R0串联，电压表测R两端的电压，电流表测电路中的电流：R的阻值增大，根据电阻的串联判断总电阻的变化，由欧姆定律确定电路中的电流变化，可判断出定值电阻的电压变小，根据串联电路电压的规律得出电压表示数化；由图乙可知，通过传感器的电流最小为0.2A，由欧姆定律可知电路中的总电阻最大值，根据电阻的串联和欧姆定律得出电源的电压表达式；当R=0Ω时，电路为R0的简单电路，可知此时电路中的电流最大值，由欧姆定律得出电源的电压表达式，根据电源电压不变列方程求出R0大小和电源电压；当电流为0.6A时，电路为R0的简单电路，根据W=t求1s内电路消耗的电能；通过传感器的电流最小为0.2A，传感器的电阻最大为60Ω；由欧姆定律求出传感器的电压，根据串联电路电压的规律得出R0两端的电压国；当R=0Ω时，电路为R0的简单电路，可得出R0两端的电压即为电源电压，从而得出R0两端的电压变化范围.
11.【解析】【解答】A．由题图可知，灯泡与滑动变阻器串联，电压表测灯泡电压，电流表测电路中电流。小灯泡的额定电流为0.6A，由图乙可知，灯泡两端电压为6V，根据P=UI可得，灯泡的额定功率为3.6W，A正确，不符合题意；
B．由图丙可知，当滑动变阻器阻值为10 时，电路中的电流为0.6A，此时滑动变阻器的两端电压为6V，小灯泡两端电压为6V，那么电路中的电源电压为12V，B错误，符合题意；
C．当电流表示数为0.25A 时，由图乙可知灯泡两端电压为1V，根据P=UI可得，灯泡此时的电功率为0.25W，而此时滑动变阻器的电压为11V，根据串联电路规律可得，此时滑动变阻器的电功率为灯泡的电功率的11倍，即为2.75W，C正确，不符合题意；
D．将电压表量程换为0~3 V，当电压表示数为3V时，变阻器的接入电路中的电阻最小，由图乙可知，此时电路中的电流为0.5A，根据串联电路规律可得，此时滑动变阻器接入电路的最小电阻为 = =18
由图丙可知滑动变阻器接入电路中的最大电阻为50 ，那么滑动变阻器允许连入电路的阻值范围为18 Ω~50 Ω，D正确，不符合题意。
故答案为：B。

【分析】根据电流和电压图像，结合电流判断电压，利用电压和电流的乘积计算电功率；根据串联电路电压规律计算分压；结合电流计算电阻大小。
二、多项选择题
12.【解析】【解答】A． 由图可知，甲液体的体积小于乙液体的体积，甲、乙两种液体质量一样，根据ρ＝ 可知，甲液体的密度大于乙液体的密度，A符合题意；
B． 由A知，甲液体的密度大于乙液体的密度，物体B和物体C的体积一样，由图可知，B排开液体的体积大于C排开液体的体积，根据F浮＝ρ液gV排可知，物体B受到的浮力大于物体C受到的浮力，B符合题意；
C． 由图可知，物体B悬浮，浮力等于重力；物体C漂浮，浮力等于重力，由B知，物体B受到的浮力大于物体C受到的浮力，所以，物体B受到的重力大于物体C受到的重力，两容器质量一样，分别装有质量相等的甲、乙两种液体，那么容器和容器内的液体的重力一样，将容器、容器内的液体和物体当做一个整体，其对桌面的压力等于它们的总重力，所以，甲容器对桌面的压力大于乙容器对桌面的压力，两容器底面积一样，根据p＝ 可知，放入物体后，甲容器对水平桌面的压强大于乙容器对水平桌面的压强，C不符合题意；
D． 两容器中液面相平，即液体深度h一样，且甲液体的密度大于乙液体的密度，根据p＝ρgh可知，甲液体对容器底的压强大于乙液体对容器底的压强，两容器底面积一样，根据F＝pS可知，甲液体对容器底的压力大于乙液体对容器底的压力，D不符合题意。
故答案为：AB。

【分析】当质量一样时，体积越大，密度越小；物体受到的浮力和液体密度有关，和排开液体的体积有关；漂浮的物体密度小于液体密度。
三、填空题
13.【解析】【解答】“嫦娥四号〞点火发射，离开地面升空的过程中，质量不变、速度变大、动能变大；质量不变、位置升高、重力势能变大；动能变大、势能变大、机械能变大．运载火箭中的燃料燃烧释，把化学能转化为内能，再转化为探测器的机械能．
【分析】物体如果受到除重力里外其他的力，那么物体的机械能发生改变，除重力以外的力对物体做正功，物体的机械能增加；燃料燃烧释放内能推动火箭升空转化为机械能。
14.【解析】【解答】因为容器底面积一样，液体同高，乙中液体的体积大于甲中液体的体积，因为质量一样，根据ρ= 知ρ甲>ρ乙 ， 根据p=ρgh知,液体对杯底的压强p甲>p乙 ， 又据F=PS，液体对容器底部的压力F甲＞F乙；甲乙两个容器中两种液体质量相等，那么重力相等，容器底面积和质量一样，故对桌面的压力F甲=F乙 ， 由p= 得，容器对桌面的压强：p′甲=p′乙 ．
【分析】柱形容器中，容器底受到的压力等于重力；开口容器底受到的压力小于重力；水平面受到的压力等于物体的重力，根据压力和受力面积的比值计算压强。
15.【解析】【解答】G=360N，n=3，那么滑轮组的机械效率；η= = = = = ×100%=75%，
解得：F=160N,
不计绳重和摩擦，那么F= (G+G动)
即：160N= 〔360N+G动〕；
解得：G动=120N假设将所提升货物重增大到480N， 那么滑轮组的机械效率为；η= = = = = ×100%=80%.

【分析】根据物体的重力和拉力，结合绳子股数可以计算滑轮组的机械效率；结合物体的重力和拉力可以计算动滑轮重力；根据物体的重力和动滑轮重力可以计算滑轮组的机械效率。
16.【解析】【解答】核电站中的核反响堆就是通过核裂变过程中释放核能带动发电机发电的。核能是不可能在短期内从自然界得到补充，属于不可再生能源。
【分析】核反响堆通过核裂变释放核能，带动发电机发电的；核能属于不可再生能源。
17.【解析】【解答】平面镜成等大、正立的虚像。四冲程内燃机的做功冲程，燃料在缸内燃烧，将燃料的内能转化为机械能。如下图的开瓶器是生活中常见的简单机械，它是一个省力杠杆。
【分析】平面镜成等大、正立的虚像；内燃机的做功冲程，将内能转化为机械能；使用杠杆时，动力臂大于阻力，是省力杠杆。
四、作图题
18.【解析】【解答】光线过凸透镜的焦点，折射后和主光轴平行，光线过凸透镜的光心，沿直线传播，如图 。
【分析】根据凸透镜的特殊光线画图，过焦点后平行于主光轴，过光心沿直线传播。
19.【解析】【解答】在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，所以螺线管的下端为N极，上端为S极．根据磁极间的相互作用可以判断出小磁针的上端为N极，下端为S极．根据安培定那么，伸出右手，使右手大拇指指示通电螺线管的N极〔下端〕，那么四指弯曲所指的方向为电流的方向，即电流是从螺线管的上端流入的，下端流出，所以电源的上端为正极，下端为负极．答案如以下图所示：


【分析】磁体的磁感线从北极出，南极回，可以判断磁极位置；结合安培定那么判断电流方向。
五、实验题
20.【解析】【解答】(1)温度计的分度值是1°C，此时是零上，液柱上外表对准了60°C上面第2个小格处，示数为62°C。
(2)温度计是利用液体热胀冷缩的性质制成的，水沸腾时，观察到烧杯内产生大量气泡并不断上升、体积变大；水开场沸腾，沸腾时水不断吸收热量，水温保持不变。
(3)在t1~t2过程中，即晶体在体熔化过程中，不断吸热，温度保持不变，但内能增大。物质从固态变为液态，状态变化，质量不变，在加热条件一样的条件下，由图像知，该物质熔化后升温比熔化前升温缓慢了；即Q、m一样，液态时 小，根据 可知，该物质液态时比热容大于固态时比热容，说明该物质液态时吸热能力强。

【分析】〔1〕根据温度计中液柱位置测量温度；〔2〕水沸腾时，水底的气泡上升变大，沸腾时温度保持不变；〔3〕水沸腾时，吸收热量，内能增大；水在液体时吸收能力比固体上大，吸收热量一样，温度变化小。
21.【解析】【解答】(1)结合图甲及题意知，凸透镜的焦距为8.0cm。
(2)由图乙知，蜡烛在光屏上的像偏上，是因为蜡烛的高度太低了，应该向上调整蜡烛的高度。
(3)蜡烛在34cm刻度线时，物距为16cm，即物距等于二倍焦距，所成的倒立、等大的实像。凸透镜位置不变，蜡烛向左移动10.0cm，那么光屏应向左移动，才能在光屏上再次得到清晰的像，其根据是：物近像远像变大，反过来，物远，像就变近了。

【分析】〔1〕平行光会聚的点和凸透镜的距离是焦距；〔2〕凸透镜成像时，光屏上的像是实像，实像是倒立的像；〔3〕物体在凸透镜的二倍焦距点时，成倒立等大的实像；凸透镜成像时，物体靠近凸透镜，像远离凸透镜。
22.【解析】【解答】(1)弹簧测力计匀速拉着木块沿长木板匀速滑动，木块所受的拉力和滑动摩擦力是一对平衡力，水平拉动木块向右做加速运动时，木块对水平面压力不变、接触面的粗糙程度不变，所以摩擦力大小不变。
(2)甲、乙两实验压力大小不同，接触面的粗糙程度一样，所以甲、乙两次实验是为了探究摩擦力与压力大小的关系。
(3)比拟如图甲和丙两次实验可知，两次实验中压力大小和接触面的粗糙程度都不一样，不能得出滑动摩擦力的大小跟接触面的粗糙程度有关的结论。
(4)杠杆左端上翘，螺母向左端移动，使杠杆在水平位置平衡。如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，此时F的力臂变短，根据杠杆的平衡条件，力变大，测力计示数将变大。

【分析】〔1〕物体加速运动时，摩擦力不变；〔2〕接触面的粗糙程度一样时，滑动摩擦力和压力有关；〔3〕探究摩擦力和粗糙程度的关系时，要保持压力一定；〔4〕探究杠杆的平衡条件时，测力计和杠杆不垂直时，拉力变大。
23.【解析】【解答】(1)滑动变阻器滑片P向右移动时小灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中与灯泡串联，如下所示。

(2)当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，电流为0.24A，那么小灯泡的额定功率是P＝UI＝2.5V×0.24A＝0.6W电压表与灯并联测灯的电压，测量值是准确的，电流表测灯与电压表并联的电流，由并联电路电流的规律，电流表示数大于通过灯的实际电流，根据P＝UI，所测小灯泡的额定功率偏大。
(3)只闭合开关S和S1 ， 调节R2 ， 使灯泡两端电压为额定电压2.5V，灯正常光；只闭合开关S、S2 ， 保持变阻器R2的滑片位置不动，调节R1 ， 使电压表的示数仍为2.5V，根据等效替代法，此时滑动变阻器R1使连入电路中的电阻大小等于灯正常发光时的电阻大小；接着将R2的滑片P调至最左端，记下电压表的示数为U1 ， 再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 将R2的滑片P调至最左端，R2连入电路中的电阻为0，电压表的示数为U1即为电源电压，再将R2的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2 ， 即为R1的电压，根据串联电路的规律和欧姆定律有
解得
根据等效替代法，此时滑动变阻器R1使连入电路中的电阻大小等于灯正常发光时的电阻RL大小，小灯泡额定功率的表达式为

【分析】〔1〕测量灯泡电功率时，滑动变阻器和灯泡串联，连接时一上一下；〔2〕根据电流表选择的量程和指针位置测量电流，利用电压和电流的乘积计算电功率；假设考虑电压表的电流，那么测量的灯泡电流偏大；〔3〕测量灯泡电功率时，首先通过滑动变阻器的调节使灯泡电压到达额定电压，将滑动变阻器接入电路中，改变滑片位置使电压表不变，根据分压和电阻的比值计算电流；利用电压和电阻计算电功率。
六、计算题
24.【解析】【分析】〔1〕根据液体密度和深度，可以计算液体压强的大小；〔2〕结果液体密度和排开液体的体积，可以计算浮力大小。
25.【解析】【分析】〔1〕电压和电阻的比值计算电流；〔2〕利用电功率和电压，可以计算电流的大小，利用电压和电流计算电阻；〔3〕根据比热容、质量和温度差计算吸收的热量，根据热量和电功率的比值计算工作时间。
