四川省乐山市2021年中考物理模拟试卷（一）

这是一份四川省乐山市2021年中考物理模拟试卷（一），共17页。试卷主要包含了填空题〔共4题；共8分〕，作图题〔共2题；共4分〕，实验题〔共2题；共17分〕，计算题〔共2题；共30分〕等内容，欢迎下载使用。

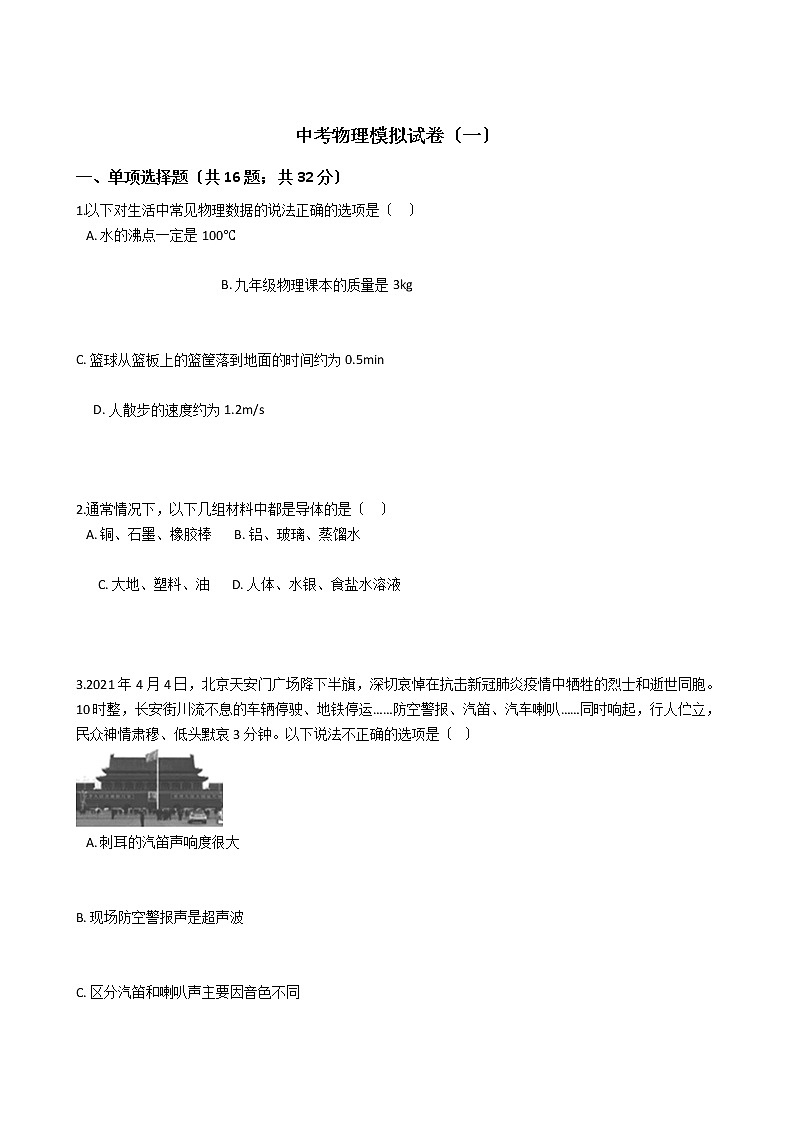

中考物理模拟试卷〔一〕
一、单项选择题〔共16题；共32分〕
1.以下对生活中常见物理数据的说法正确的选项是〔   〕
A. 水的沸点一定是100℃

                                             B. 九年级物理课本的质量是3kg


C. 篮球从篮板上的篮筐落到地面的时间约为0.5min

     D. 人散步的速度约为1.2m/s



2.通常情况下，以下几组材料中都是导体的是〔   〕
A. 铜、石墨、橡胶棒      B. 铝、玻璃、蒸馏水

      C. 大地、塑料、油      D. 人体、水银、食盐水溶液



3.2021年4月4日，北京天安门广场降下半旗，深切哀悼在抗击新冠肺炎疫情中牺牲的烈士和逝世同胞。10时整，长安街川流不息的车辆停驶、地铁停运……防空警报、汽笛、汽车喇叭……同时响起，行人伫立，民众神情肃穆、低头默哀3分钟。以下说法不正确的选项是〔  〕

A. 刺耳的汽笛声响度很大


B. 现场防空警报声是超声波


C. 区分汽笛和喇叭声主要因音色不同

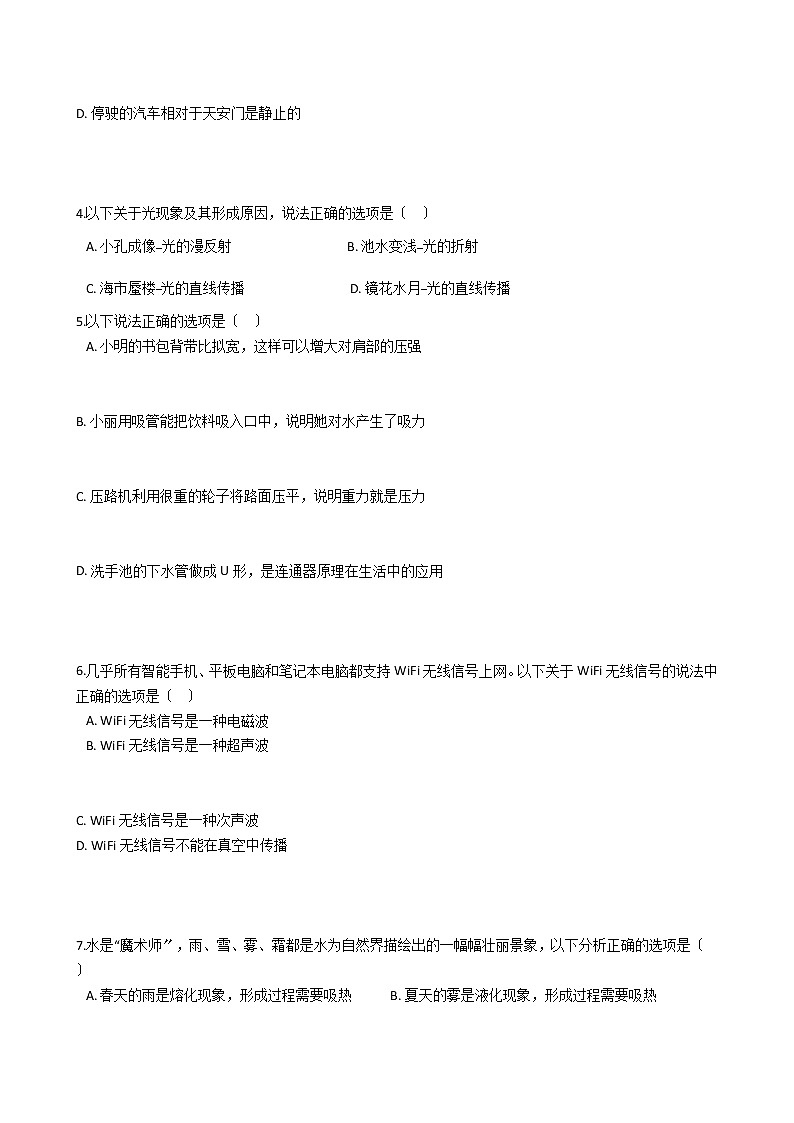

D. 停驶的汽车相对于天安门是静止的



4.以下关于光现象及其形成原因，说法正确的选项是〔   〕
A. 小孔成像﹣﹣光的漫反射                                    B. 池水变浅﹣﹣光的折射
C. 海市蜃楼﹣﹣光的直线传播                                D. 镜花水月﹣﹣光的直线传播
5.以下说法正确的选项是〔   〕
A. 小明的书包背带比拟宽，这样可以增大对肩部的压强


B. 小丽用吸管能把饮料吸入口中，说明她对水产生了吸力


C. 压路机利用很重的轮子将路面压平，说明重力就是压力


D. 洗手池的下水管做成U形，是连通器原理在生活中的应用



6.几乎所有智能手机、平板电脑和笔记本电脑都支持WiFi无线信号上网。以下关于WiFi无线信号的说法中正确的选项是〔   〕
A. WiFi无线信号是一种电磁波
B. WiFi无线信号是一种超声波


C. WiFi无线信号是一种次声波
D. WiFi无线信号不能在真空中传播



7.水是“魔术师〞，雨、雪、雾、霜都是水为自然界描绘出的一幅幅壮丽景象，以下分析正确的选项是〔   〕
A. 春天的雨是熔化现象，形成过程需要吸热           B. 夏天的雾是液化现象，形成过程需要吸热


C. 秋天的霜是凝华现象，形成过程需要放热           D. 冬天的雪是凝固现象，形成过程需要放热

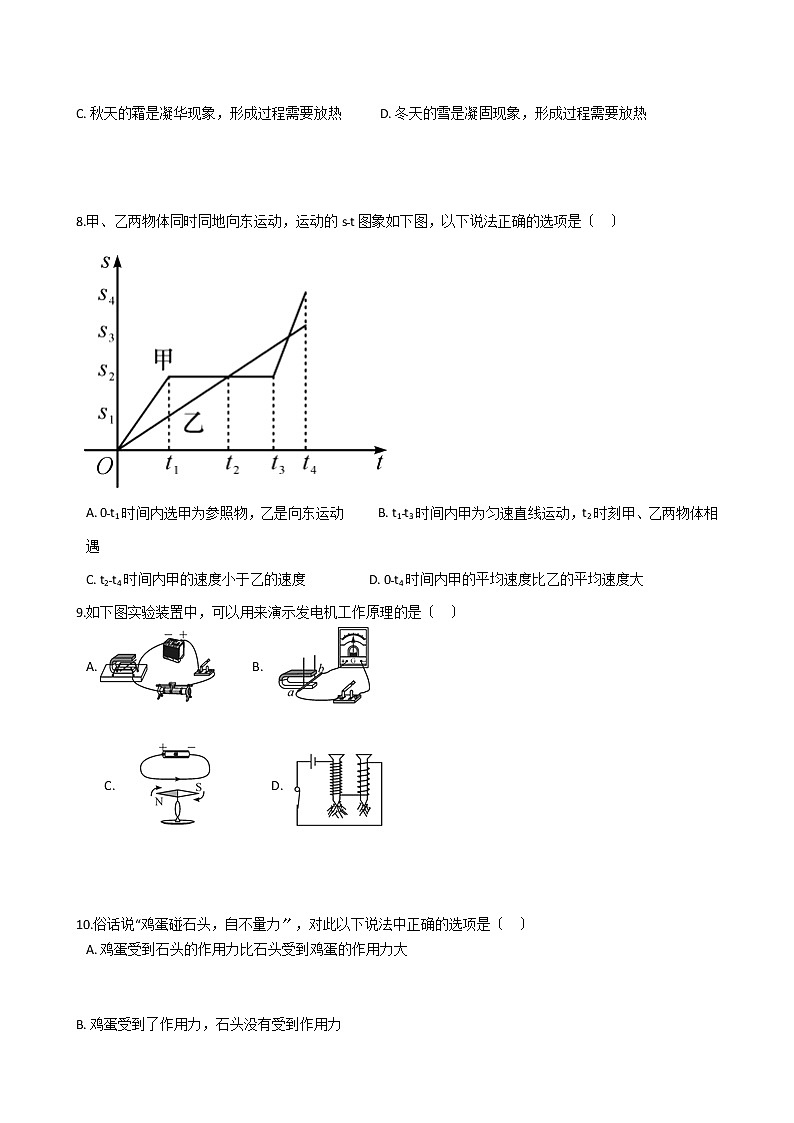

8.甲、乙两物体同时同地向东运动，运动的s﹣t图象如下图，以下说法正确的选项是〔   〕

A. 0﹣t1时间内选甲为参照物，乙是向东运动          B. t1﹣t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇
C. t2﹣t4时间内甲的速度小于乙的速度                   D. 0﹣t4时间内甲的平均速度比乙的平均速度大
9.如下图实验装置中，可以用来演示发电机工作原理的是〔   〕
A.          B.

         C.          D.



10.俗话说“鸡蛋碰石头，自不量力〞，对此以下说法中正确的选项是〔   〕
A. 鸡蛋受到石头的作用力比石头受到鸡蛋的作用力大


B. 鸡蛋受到了作用力，石头没有受到作用力


C. 石头和鸡蛋之间的相互作用力大小相等


D. 鸡蛋先受到石头对它的作用力



11.骑自行车时，用力捏闸，自行车很快停下来。该过程增大车闸和车轮之间摩擦的方法是〔   〕
A. 增大压力      B. 增加接触面粗糙程度

      C. 用滚动摩擦代替滑动摩擦      D. 增大自行车的重力大小



12.小明通过观察妈妈“煲汤〞的过程联想到一些物理知识，以下说法不正确的选项是〔   〕
A. “煲汤〞是用热传递改变物体的内能
B. 汤锅上方“白气〞的形成是汽化现象
C. 汤的温度越高香气越浓，说明分子的无规那么运动越剧烈
D. 喝热汤时先要吹一吹，是利用蒸发吸热可以降温的道理
13.人们是在能量的转移和转化过程中利用能量的，图中的各种现象与对应的能量转化不正确的选项是〔   〕
A. 用电灯照明：电能转化为光能
B. 篝火燃烧：化学能转化为内能和光能


C. 原子弹爆炸：核能转化为机械能和内能
D. 内燃机的做功冲程：机械能转化为内能



14.自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关〞，接通供水电机取水；又可以通过投币闭合“投币开关〞，接通供水电机取水。以下简化电路符合要求的是〔  〕
A.
B.


C.
D.



15.如下图的电路中，正常工作的两盏灯突然全部熄灭，检查后发现，保险丝完好，用试电笔插进插座两孔，氖管均发光，由此可判断故障的原因是〔   〕

A. 某盏灯的灯丝断了          B. 插座发生短路了

          C. 进户线的火线断了          D. 进户线的零线断了



16.如图是研究电流通过导体产生的热量与哪些因素有关的实验，两个透明容器里都有一段电阻丝，以下说法正确的选项是〔　　〕


A. 两个透明容器内的空气是否等量和密封都不影响实验效果
B. 乙图中的实验装置是为了探究电流产生的热量与电阻的关系
C. 通过比拟两个U型管中液面高度的变化来反映空气吸收热量的多少
D. 甲装置图中，通电一段时间后，左测U形管中液面的高度差比右侧的大
二、填空题〔共4题；共8分〕
17.当前，中学生由于长时间使用智能手机、电脑等电子产品导致近视率升高。图中表示近视眼的是图________ (选填“甲〞或“乙〞)，近视眼应配戴________ 透镜制成的眼镜进展矫正。

18.电烤箱是一种厨房电器，一般为封闭或半封闭构造，可以用来加工一些面食，如面包、披萨，也可以做蛋挞、小饼干之类的点心。某品牌的电烤箱的额定功率为1 000 W，额定电压为220 V，那么它内部的定值电阻的阻值为________Ω，该电烤箱正常工作2 h消耗的电能为________J。
19.弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下外表浸入液体中的深度h之间的关系如下图．那么物块刚好浸没在液体中时其下外表浸入的深度为________cm，未知液体的密度为________kg/m3。〔g取10N/kg〕

20.如下图，斜面高为2 m，用沿斜面向上大小为250 N的拉力F，将重为600 N的木箱由斜面底端以0. 6 m/s的速度匀速拉动，经过10 s到达顶端，那么拉力的功率是________W，物体与斜面间的摩擦力是________N.

三、作图题〔共2题；共4分〕
21.请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图〔不考虑空气阻力〕。

22.随州市乡村振兴方案稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如下图，棚内温度正常时“温控开关〞处于断开状态，绿灯亮；棚内温度不正常时“温控开关〞处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电〞。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。

四、实验题〔共2题；共17分〕
23.在探究“影响滑动摩擦力大小的因素〞的实验中，小明用完全一样的木块分别做了如下图的甲、乙、丙三个实验。

〔1〕将木块放在水平木板上，用弹簧测力计水平________拉动木块，根据二力平衡知识可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数。
〔2〕甲、乙两个实验说明滑动摩擦力的大小与________有关；________两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关。
〔3〕小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述实验的根底上，将木块沿竖直方向切成两局部继续进展实验，这种做法是正确的还是错误的？答复并说明理由：________。
〔4〕同学们在教师的指导下对实验装置进展改良，用如图丁所示的方式测量滑动摩擦力发现效果更好。图丁实验中________〔选填“一定〞或“不一定〞〕要匀速拉动长木板。
〔5〕在甲装置中，假设木块所受拉力突然变大，木块做加速运动时，其所受摩擦力________〔选填“变大〞“变小〞或“不变〞〕。
24.现要测量电阻RX的阻值，提供的实验器材有：待测电阻RX(约5 Ω  )、两节干电池、电流表、电压表、 滑动变阻器、开关及导线假设干．

〔1〕用笔画线代替导线，将图中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小．
〔2〕正确连线后，闭合开关，移动滑片P,电流表示数几乎为零，电压表示数接近电源电压且几乎不变．假设电路中只有一处故障，可判断该故障是________．
〔3〕排除故障继续实验，某次测量，电流表的示数为0.50 A,电压表的示数如图,该示数为________V,那么RX=________Ω．
〔4〕某同学利用电源(电压未知)、电阻箱(0-999.9 Q)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻RX的阻值，设计的电路如图．完成以下实验步骤:

①正确连接电路，断开S1、S2 ， 将电阻箱R阻值调至最大；
②________;
③________;
④电阻RX=________． (用测得量的符号表示)
五、计算题〔共2题；共30分〕
25.如下图是用滑轮组将一个沉在水中、质量为10kg、体积为5dm3的实心物体吊起的过程。物体没有露出水面前，5s内被匀速吊起1m，此时绳子拉力为F＝20N。求：〔g取10N/kg〕

〔1〕水对容器底部的压强；
〔2〕物体受到的浮力；
〔3〕拉力的功率及滑轮组的机械效率。〔结果准确到0.1%〕
26.如下图，电源电压和小灯泡的阻值均保持不变，小灯泡L标有“4V  1.6W〞字样，R1=20Ω，滑动变阻器R2允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0～3V。只闭合开关S2时，电压表的示数为2V。在不损坏各电路元件的情况下，闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1。求：

〔1〕电源电压；
〔2〕R2的最大阻值。
〔3〕只闭合开关S3 ， 小灯泡L消耗的电功率的最大值。

答案解析局部
一、单项选择题
1.【解析】【解答】A．在标准大气压下水的沸点是100℃，气压不同沸点不同，A不符合题意；
B．九年级物理课本的质量缺乏1kg，B不符合题意；
C．篮球从篮板上的篮筐落到地面的时间约为3s，C不符合题意；
D．人散步的速度约4km/h≈1.1m/s，D符合题意，
故答案为：D。

【分析】根据生活中常见的物体的质量、速度、温度和运动时间，结合数据解答。
2.【解析】【解答】A．铜和石墨，容易导电，属于导体；橡胶棒不容易导电，属于绝缘体，A不符合题意；
B．铝是金属，容易导电，属于导体；玻璃和蒸馏水不容易导电，属于绝缘体，B不符合题意；
C．大地容易导电，是导体；塑料和油，不容易导电，属于绝缘体，C不符合题意；
D．人体、水银、食盐水溶液都容易导电，都属于导体，D符合题意。
故答案为：D。

【分析】容易导电的物体是导体，常见的有金属、人体、石墨、食盐水溶液。
3.【解析】【解答】A．刺耳的汽笛声，音调高，响度也很大，A正确，不符合题意；
B．现场防空警报声人耳可以听到，所以不是超声波，B错误，符合题意；
C．区分汽笛和喇叭声，是因为它们的音色不同，C正确，不符合题意；
D．停驶的汽车相对于天安门位置没有变化，所以相对于天安门是静止的，D正确，不符合题意。
故答案为：B。

【分析】声音的大小指响度，超声波频率超过20000Hz，人耳不能听到；不同发声体的音色不同。
4.【解析】【解答】解：A、小孔成像，成的是物体倒立的像，像之所以是倒立的，是因为光的直线传播形成的；A不符合题意；
B、池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。B符合题意；
C、海市蜃楼是由于介质的不均匀使光路发生改变的缘故，因此属于光的折射现象，C不符合题意；
D、镜花水月属于平面镜成像，是由光的反射形成的，D不符合题意。
故答案为：B。
【分析】〔1〕光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
〔2〕光线传播到两种介质的外表上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.
5.【解析】【解答】A．小明的书包背带比拟宽，是在压力一定时，通过增大受力面积减小压强，使肩部舒服，A不符合题意；
B．小丽用吸管能把饮料吸入口中，是大气压将饮料压入口中，B不符合题意；
C．重力是由于地球的吸引使轮子受到的力，轮子对地面的压力等于重力，但是两种不同性质的力，C不符合题意；
D．上端开口、底部相连通的容器叫连通器，洗手池的下水管是连通器原理在生活中的应用，D符合题意。
故答案为：D。

【分析】压力一定时，增大受力面积可以减小压强；吸管喝饮料利用了大气压的作用；洗手池下的U形弯利用了连通器。
6.【解析】【解答】WiFi无线信号是一种电磁波，是利用电磁波进展信息传输的，电磁波能在真空中传播。
故答案为：A。

【分析】WiFi无线信号是电磁波。
7.【解析】【解答】A．春天的雨是液化现象，形成过程需要放热，A不符合题意；
B．夏天的雾是水蒸气的液化现象，形成过程需要放热，B不符合题意；
C．秋天的霜是水蒸气的凝华现象，形成过程需要放热，C符合题意；
D．冬天的雪是水蒸气的凝华现象，形成过程需要放热，D不符合题意。
故答案为：C。

【分析】物态变化中，熔化、汽化、升华吸热；凝固、液化、凝华放热。
8.【解析】【解答】解：A、由图知，0﹣t1时间内甲通过的路程比乙大，根据v= ，在时间一样，甲车的速度大于乙车的速度，所以当以甲车为参照物时，乙车是向西运动，故A错误；
B、由图知，t1﹣t3时间内甲的路程不再变化，处于静止状态，t2时刻甲乙通过的路程一样，甲、乙两物体相遇，故B错误；
C、由图知，t2﹣t4时间内甲通过的路程大于乙通过的路程，故甲的速度大于乙的速度，故C错误；
D、由图知，0﹣t4时间内甲通过的路程大于乙通过的路程，故甲的平均速度比乙的平均速度大，故D正确．
应选D．
【分析】〔1〕在一样时间内，比拟路程的远近可以比拟运动快慢，根据图象，运用控制变量法，分析出甲、乙两辆小车的运动快慢情况；然后再判断以甲车为参照物，乙车的运动方向；〔2〕根据图象判断各段的运动情况，根据v= 判断出各段的速度．
9.【解析】【解答】A．由图可知，该图演示的过程为通电导体棒在磁场中会运动，说明通电导线在磁场会受到力的作用，不是发电机的原理，A不符合题意；
B．由图可知，该图演示的过程为导体棒在磁场中做切割磁感线运动时，电流表指针发生偏转，说明有电流产生，该现象为电磁感应现象，是发电机的工作原理，B符合题意；
C．由图可知，该图演示的过程为通电导线周围小磁针发生偏转，说明通电导线周围存在磁场，不是发电机的工作原理，C不符合题意；
D．由图可知，该图演示的过程为通电线圈可以吸引大头针，该现象是电流的磁效应，不是发电机的工作原理，D不符合题意。
故答案为：B。

【分析】发动机的工作原理是电磁感应现象，是导体在磁场中做切割磁感线运动时产生电流的过程。
10.【解析】【解答】鸡蛋对石头的作用力和石头对鸡蛋的作用力是一对相互作用力，它们同时产生、同时消失，大小相等，鸡蛋破裂是因为石头比鸡蛋硬。
故答案为：C。

【分析】物体间力的作用是相互的，相互作用的力大小相等。
11.【解析】【解答】骑自行车时，用力捏闸，是增大了车闸对车轮的压力，来增大摩擦力，所以该过程增大车闸和车轮之间摩擦的方法是增大压力。
故答案为：A。

【分析】在粗糙程度一定时，增大压力，可以增大滑动摩擦力。
12.【解析】【解答】A．改变内能的方法有：做功和热传递。“煲汤〞就是用热传递改变物体的内能的，A不符合题意；
B．“白气〞是由水蒸气液化形成的水珠，因此汤锅上方“白气〞的形成是液化现象，B错误，符合题意；
C．分子的热运动与温度有关，温度越高，分子的热运动越剧烈，我们闻到汤的香气就越浓，C不符合题意；
D．喝热汤时先要吹一吹，使汤上方的空气流速加快，从而加快汤的蒸发，起到快速降温的目的，D不符合题意。
故答案为：B
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的.物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大.物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小.
液化：物质从气态变成液态的过程叫液化，液化要放热.使气体液化的方法有：降低温度和压缩体积.〔液化现象如：“白气〞、雾、等〕
分子的热运动与温度有关，温度越高，分子的热运动越剧烈.
影响液体蒸发快慢的因素：(1)液体温度；(2)液体外表积；(3)液面上方空气流动快慢.
13.【解析】【解答】A．用电照明时，电流通过灯泡把电能转化成光能，A正确，不符合题意；
B．篝火燃烧过程中，将燃料的化学能转化为内能和光能，B正确，不符合题意；
C．原子弹是利用了核裂变的链式反响产生的巨大机械能和内能，C正确，不符合题意；
D．内燃机的做功冲程是把内能转化为机械能，而不是机械能转化为内能，D错误，符合题意。
故答案为：D。

【分析】内燃机工作时，内能转化为机械能；燃料燃烧，化学能转化为内能；灯泡将电能转化成光能。
14.【解析】【解答】A．由电路图可知，感应开关和投币开关并联，供水电机位于干路，闭合感应开关或投币开关时，供水电机均可以工作，A符合题意；
B．由电路图可知，感应开关和投币开关串联，共同控制供水电机，只有感应开关和投币开关都闭合时，供水电机才可以工作，B不符合题意；
C．由电路图可知，感应开关和投币开关不闭合时供水电机工作，感应开关或投币开关闭合时供水电机仍工作，C不符合题意；
D．由电路图可知，只闭合感应开关时供水电机工作，只闭合投币开关时供水电机不工作，D不符合题意。
故答案为：A

【分析】多个开关分别控制用电器时，开关是并联的。
15.【解析】【解答】A．并联电路中各支路用电器互不影响，假设某盏灯的灯丝断了，那么另一盏灯仍发光，A不符合题意；
B．插座处发生短路，会使保险丝熔断，插座的两孔都不能使试电笔氖管发光，B不符合题意；
C．进户线的火线断了，试电笔的氖管不会发光，C不符合题意；
D．试电笔插进插座的两孔，氖管均发光，说明零线的断路位置在插座之前，即进户线的零线断了，D符合题意。
故答案为：D。

【分析】家庭电路中，进户线零线断路后，假设有电路接通，试电笔插进插座的两孔，氖管均发光。
16.【解析】【解答】解：A、两个透明的容器中只有密封等量的空气，通过U形管中液面的高度差的不同，才能比拟电阻产生热量的多少，如果容器内的空气不等量或不密封，将无法比拟，故A错误；

B、乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间一样，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系，故B错误；
C、电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，故虽然热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映，这种研究方法叫转化法，故C正确；
D、甲实验两电阻丝串联，那么通过电阻丝的电流和通电时间一样，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；那么右侧容器内空气吸收的热量多，气体压强大，即右侧U形管中液面的高度差比左侧的大，故D错误。
应选C。
【分析】〔1〕电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟通 电时间关系时，控制电流和电阻不变；电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，表达的是转换思想；
〔2〕根据串并联电路的电流、电压、电阻关系和焦耳定律Q放=I2Rt解答。
二、填空题
17.【解析】【解答】近视眼的晶状体折光能力强，像成在视网膜前，甲图是近视眼，近视眼利用凹透镜矫正。
故答案为：甲；凹。
【分析】近视眼的像成在视网膜前，利用凹透镜矫正。
18.【解析】【解答】根据题意可知，结合电功率公式，定值电阻的阻值为 根据电功计算公式可知，该电烤箱正常工作2 h消耗的电能为W=Pt=1kW×2h=2kW·h=7.2×106J
【分析】利用电压和电功率，可以计算电阻的大小；根据电功率和时间的乘积，可以计算消耗的电能。
19.【解析】【解答】由图象可知，h＝0时，物块未浸入液体中，受到的拉力F与重力G相等G=F0=15N
物块从刚浸入液体到完全浸入，其下外表浸入深度h=10cm。
浸入深度即正方体物块的边长为10cm，物块的体积V=〔10cm〕3=1000cm3=1×10－3m3
物块完全浸入液体时受到的拉力F拉=6N，受到的浮力F浮=G－F拉=15N－6N=9N
物块排开液体的体积V排=V=1×10－3m3
由F浮＝ρ液V排g可得液体的密度ρ液= = =0.9×103kg/m3

【分析】根据物体浸没在液体中的深度判断物体的高度；利用物体重力和进入液体后测力计示数差计算浮力，结合排开液体的体积，可以计算液体密度。
20.【解析】【解答】拉力的功率：P= =Fv=250N×0.6m/s=150W；
有用功：W有用=Gh=600N×2m=1200J，
斜面长s=vt=0.6m/s×10s=6m，
拉力做的总功：W总=Fs=250N×6m=1500J，
额外功：W额外=W总﹣W有用=1500J﹣1200J=300J，
由W额外=fs可得摩擦力的大小：f= = =50N。

【分析】求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs，再利用功率公式P=W/t求解功率；结合推力的大小，利用二力平衡知识求解摩擦力。
三、作图题
21.【解析】【解答】不考虑空气阻力。小球摆动过程中，受到重力和绳子拉力的作用。过球心作竖直向下的重力和沿绳子斜向上的拉力。如下图：

【分析】不考虑空气阻力，小球摆动过程中，受到重力和绳子拉力的作用，再利用力的示意图的画法画出各力即可.
22.【解析】【解答】解：〔1〕先把电磁铁的线圈连接好，导线都在螺旋管的同侧，绕螺旋管时一端在螺旋管的上面绕，一端从螺旋管的下面绕如图。〔2〕棚内温度正常时“温控开关〞处于断开状态，电磁继电器断电，衔铁被弹簧拉起，动触头和上面的静触头接通，绿灯电路工作，所以绿灯、电源、动触头和上面静触头构成通路，连接如图。〔3〕棚内温度不正常时“温控开关〞处于闭合状态，电磁铁通电工作，电磁铁具有磁性，说明电源、衔铁、电磁铁连成一个通路。〔4〕电铃和红灯只要拆卸掉任意一个，另一个也“没有电〞，说明两者是串联的，首先把红灯和电铃串联起来。棚内温度不正常时“温控开关〞处于闭合状态，电磁铁通电工作，电磁铁具有磁性吸引衔铁，动触头和下面的静触头接通，电源、红灯、电铃、动触头、下面静触头组成一个通路如图。

故答案如上图。
【分析】对于电磁继电器的问题一定要分清哪是控制电路，哪是工作电路，有几个工作电路，电磁铁有磁性时哪个电路工作，电磁铁无电流时哪个电路.
四、实验题
23.【解析】【解答】(1)将木块放在水平木板上，用弹簧测力计沿水平方向匀速直线拉动木块，木块在水平方向上受到平衡力的作用，故木块受到的滑动摩擦力等于弹簧测力计的拉力，即木块受到的滑动摩擦力大小等于弹簧测力计的示数。

(2)甲、乙两个实验，接触面粗糙程度一样，压力不同，弹簧测力计示数不同，说明滑动摩擦力的大小与压力有关；探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小一样，接触面粗糙程度不同，甲、丙两个实验符合要求。
(3)探究滑动摩擦力的大小跟接触面的面积的关系，要控制压力和接触面粗糙程度一样，将木块沿竖直方向切成两局部继续进展实验，压力大小改变了，故这种做法是错误的。
(4)图丁中，木块处于静止状态，受到的摩擦力与弹簧测力计的拉力为一对平衡力，故用图丁的方式测量滑动摩擦力时不一定要匀速拉动长木板。
(5)在甲装置中，木块在运动过程中所受拉力突然变大时，木块对接触面的压力和接触面的粗糙程度都不变，故所受滑动摩擦力不变。
【分析】〔1〕探究摩擦力的影响因素时，拉动物体匀速直线运动，测量摩擦力的大小；〔2〕在粗糙程度一样时，可以探究摩擦力和压力的关系；探究滑动摩擦力和粗糙程度的关系，要保持压力相等；〔3〕探究滑动摩擦力和额接触面积的关系时，要保持压力和粗糙程度一样；〔4〕假设物体静止，拉动底面的物体，拉动时可以不作匀速直线运动；〔5〕物体运动时，滑动摩擦力的大小和速度无关。

24.【解析】【解答】(1) 滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小,一上一下，上端接D，下端要接B，电流的最大值： ，电流表选0-0.6A量程，电流表串联在电路中，注意让电流从正接线柱流入，负接线柱流出，如下图：


(2) 闭合开关，移动滑片P,电流表示数几乎为零，电压表示数接近电源电压且几乎不变，相当于把电压表两端串联在电路中，故电路故障可能是Rx未接入电路(Rx断路)；
(3) 电流表的示数为0.50 A，电压表量程是0～3V，分度值是0.1V，电压表示数为0.6V， ；
(4) ①正确连接电路，断开S1、S2 ， 将电阻箱R阻值调至最大；
②闭合S1 ， 标记电流表指针所指的位置， ；
③断开S1 ， 闭合S2 ， 调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0 ， ；
④因此，电阻RX= R0.
【分析】〔1〕滑动变阻器连接时一上一下，滑片远离下面的接线柱时电阻变大；〔2〕串联电路中，电流表无示数，电压表示数较大，是电压表测量的位置断路；〔3〕根据电压表的量程和指针位置测量电压，利用电压和电流的比值计算电阻；〔4〕根据并联电路电压相等，再结合电流表示数不变，根据电阻箱等效替代法测量电阻大小。

五、计算题
25.【解析】【分析】〔1〕根据液体密度和深度，可以计算液体压强；〔2〕根据液体密度和排开液体的体积，可以计算浮力的大小；〔3〕根据力和距离的乘积计算做功多少；利用功和时间的比值计算功率；利用机械对物体的力和距离的乘积计算有用功。


26.【解析】【分析】〔1〕利用电压和电功率，可以计算电阻大小；根据电压和电阻的比值计算电流；根据电流和总电阻的乘积计算总电压；〔2〕利用电压和电流的乘积计算电功率，电压和电阻计算电功率，结合比值计算未知电阻；〔3〕根据电压和电阻的比值计算电流，结合电阻可以计算电功率的大小。
