四川省自贡市2021年中考物理模拟试卷（一）

这是一份四川省自贡市2021年中考物理模拟试卷（一），共17页。试卷主要包含了填空题〔共6题；共14分〕，作图题〔共1题；共10分〕，实验题〔共2题；共12分〕，计算题〔共2题；共17分〕等内容，欢迎下载使用。

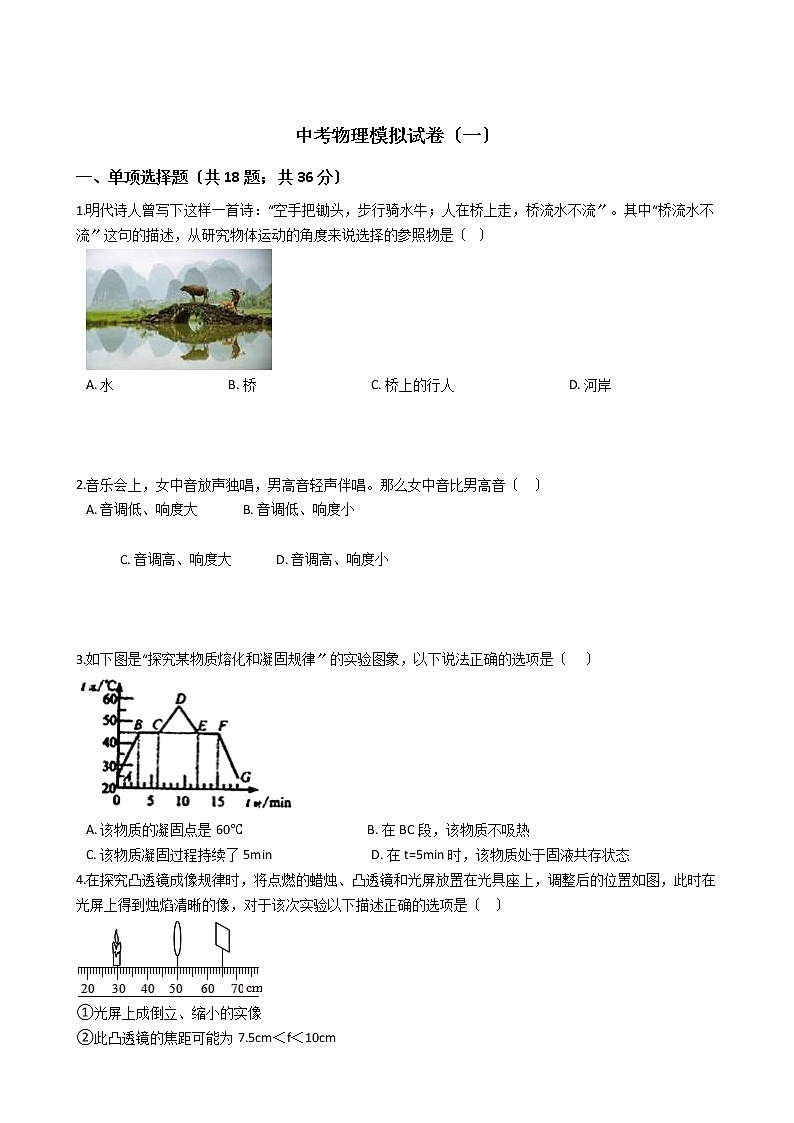

一、单项选择题〔共18题；共36分〕
1.明代诗人曾写下这样一首诗：“空手把锄头，步行骑水牛；人在桥上走，桥流水不流〞。其中“桥流水不流〞这句的描述，从研究物体运动的角度来说选择的参照物是〔 〕

A. 水 B. 桥 C. 桥上的行人 D. 河岸
2.音乐会上，女中音放声独唱，男高音轻声伴唱。那么女中音比男高音〔 〕
A. 音调低、响度大 B. 音调低、响度小
C. 音调高、响度大 D. 音调高、响度小
3.如下图是“探究某物质熔化和凝固规律〞的实验图象，以下说法正确的选项是〔 〕
A. 该物质的凝固点是60℃ B. 在BC段，该物质不吸热
C. 该物质凝固过程持续了5min D. 在t=5min时，该物质处于固液共存状态
4.在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图，此时在光屏上得到烛焰清晰的像，对于该次实验以下描述正确的选项是〔 〕
①光屏上成倒立、缩小的实像
②此凸透镜的焦距可能为7.5cm＜f＜10cm

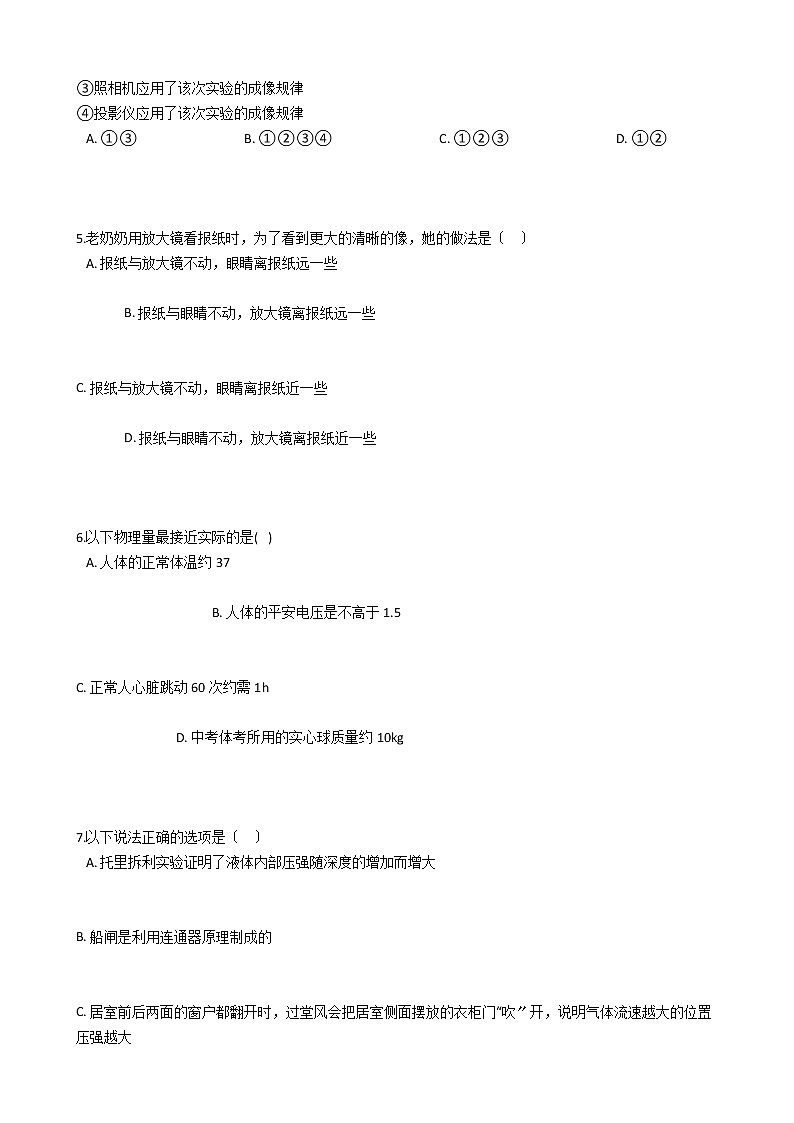

③照相机应用了该次实验的成像规律
④投影仪应用了该次实验的成像规律
A. ①③ B. ①②③④ C. ①②③ D. ①②
5.老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她的做法是〔 〕
A. 报纸与放大镜不动，眼睛离报纸远一些
B. 报纸与眼睛不动，放大镜离报纸远一些
C. 报纸与放大镜不动，眼睛离报纸近一些
D. 报纸与眼睛不动，放大镜离报纸近一些
6.以下物理量最接近实际的是( )
A. 人体的正常体温约37
B. 人体的平安电压是不高于1.5
C. 正常人心脏跳动60次约需1h
D. 中考体考所用的实心球质量约10kg
7.以下说法正确的选项是〔 〕
A. 托里拆利实验证明了液体内部压强随深度的增加而增大
B. 船闸是利用连通器原理制成的
C. 居室前后两面的窗户都翻开时，过堂风会把居室侧面摆放的衣柜门“吹〞开，说明气体流速越大的位置压强越大

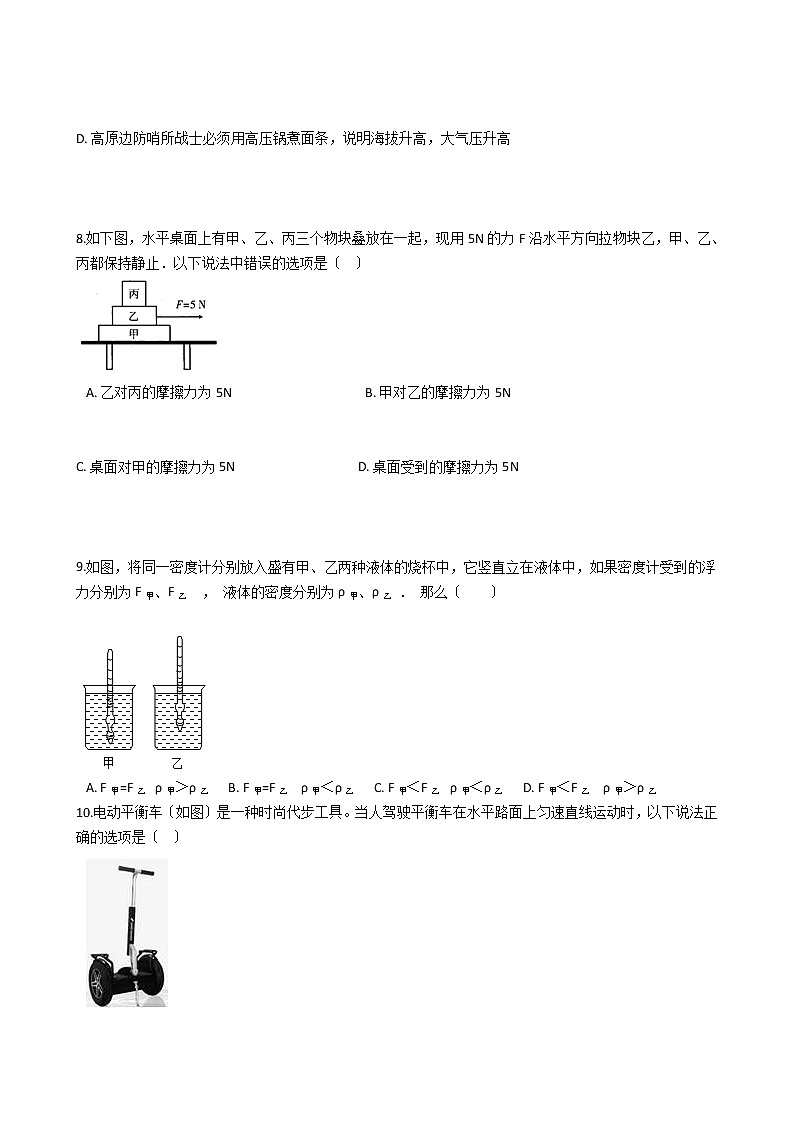

D. 高原边防哨所战士必须用高压锅煮面条，说明海拔升高，大气压升高
8.如下图，水平桌面上有甲、乙、丙三个物块叠放在一起，现用5N的力F沿水平方向拉物块乙，甲、乙、丙都保持静止．以下说法中错误的选项是〔 〕
A. 乙对丙的摩擦力为5N B. 甲对乙的摩擦力为5N
C. 桌面对甲的摩擦力为5N D. 桌面受到的摩擦力为5N
9.如图，将同一密度计分别放入盛有甲、乙两种液体的烧杯中，它竖直立在液体中，如果密度计受到的浮力分别为F甲、F乙 ， 液体的密度分别为ρ甲、ρ乙 ． 那么〔 〕
A. F甲=F乙 ρ甲＞ρ乙 B. F甲=F乙 ρ甲＜ρ乙 C. F甲＜F乙 ρ甲＜ρ乙 D. F甲＜F乙 ρ甲＞ρ乙
10.电动平衡车〔如图〕是一种时尚代步工具。当人驾驶平衡车在水平路面上匀速直线运动时，以下说法正确的选项是〔 〕

A. 平衡车匀速行驶时，相对于平衡车上的人，车是运动的
B. 平衡车的重力与地面对平衡车的支持力是一对平衡力
C. 关闭电机，平衡车仍继续前进是由于其受到惯性力的作用
D. 平衡车轮胎上的花纹是为了增大摩擦
11.如下图，在拉力F作用下，一个重600N的物体以0.1m/s的速度沿水平地面向右匀速直线运动了10s。滑轮组的机械效率为80%，在此过程中拉力F做了150J的功。那么以下关于拉力F、物体所受滑动摩擦力f的说法中，正确的选项是〔 〕
A. F＝150N B. F＝60N
C. f＝120N D. f＝480N
12.以下所描述的四种情景中，不属于做功改变物体内能的是〔 〕
A. 两手摩擦能发热 B. 用空气压缩器点火
C. 用酒精灯加热 D. 滑滑梯时臀部发热
13.如图甲所示电路中，电流表A1与A2指针指示的位置都如图乙所示，那么灯L1电流是〔 〕
A. 1.4A B. 0.28A C. 0.24A D. 1.12A
14.在如下图的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向左移动时，电表A、V1和V2的示数变化情况分别是〔 〕
A. 变小、不变、变大 B. 变大、变大、变小
C. 变大、不变、变小 D. 变小、变小、变大
15.自助售水机既可以通过预存了金额的磁卡来刷卡闭合感应开关S1 ， 接通供水电机取水，又可以通过投币闭合投币开关S2 ， 接通供水电机取水。以下简化电路符合要求的是〔 〕
A.
B.
C.
D.
16.标有“220V 40W〞“110V 40W〞和“36V 40W〞的三盏灯并联在36V的电路中，那么它们发光时的亮度〔 〕
A. “220V 40W〞最亮 B. “110V 40W〞最亮
C. “36V 40W〞最亮 D. 一样亮
17.如图，电源电压不变， 、 是两个一样的电阻，当闭合开关 ，断开 、 ，通电10min，电路产生的热量为Q；同时闭合 、 ，断开 ，假设要产生一样的热量Q，那么通电时间为〔 〕
A. 2.5min B. 10min C. 20min D. 40min
18.在一次物理实验中，小于同学连接了如下图的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，以下说法错误的选项是〔 〕
A. 电磁铁的A端为N极
B. 小磁针静止时，N极水平指向左
C. 利用这一现象所提醒的原理可制成的设备是发电机
D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强
二、填空题〔共6题；共14分〕
19.“风在吼，马在叫，黄河在咆哮〞，这些声音都是由于物体的________产生的。在抗日战争中，八路军为了伏击日军火车，侦察员常用耳朵贴着铁轨来提前判断是否来了火车，这是利用声音在铁轨中的传播速度________〔选填“大于〞、“小于〞或“等于〞〕声音在空气中的传播速度。
20.防控疫情需要消毒杀菌，空气中会弥漫着消毒液的气味，这是因为________。医护人员佩戴护目镜一段时间后，护目镜内会出现水雾。水雾的形成是________〔填物态变化名称〕现象。
21.在探究“平面镜成像特点〞的实验中。假设蜡烛A距玻璃板 5cm，那么蜡烛B距玻璃板________cm才能与蜡烛A的像完全重合；假设在蜡烛B处放一光屏________〔选填“能〞或“不能〞〕承接到像；假设蜡烛A远离玻璃板，所成像的大小________。
22.洒水车在水平路面上一边向前匀速直线行驶，一边向高空喷洒水雾。在此过程中，洒水车的机械能________〔选填“变大〞“变小〞或“不变〞〕。洒水车喷雾时，前方常会出现彩虹，这是光的________现象。洒水车使用的汽油是________〔选填“一次〞或“二次〞〕能源。
23.在如下图的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭。如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯L′并联在L两端，观察到检测灯L′也不发光。电路中可能存在的故障是________。假设将检测灯L′重新并联到电阻R两端，________〔选填“能〞或“不能〞〕根据灯L和灯L′的发光情况判断出故障。
24.为了平安，车辆严禁超载、超速，驾乘人员必须系平安带，车内还配备了平安枕和平安气囊。如果车辆不小心被追尾时，平安枕能否起到保护驾乘人员平安的作用？请判断并说明理由：________。假设车辆紧急刹车，平安带会对驾乘人员起到保护作用，理由是________。
三、作图题〔共1题；共10分〕
25.
〔1〕有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如下图。请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线；
〔2〕如下图，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。
四、实验题〔共2题；共12分〕
26.在探究“滑轮组的机械效率〞时，小强利用两组滑轮组进展了4次测量，用一个动滑轮和一个定滑轮测得前3组数据，用两个动滑轮和两个定滑轮测得笫4组数据，如下表所示：
〔1〕根据表中前3次实验数据，画出甲图中滑轮组的绕绳方法；
〔2〕某次实验中，竖直向上匀速拉动弹簧测力计时，弹簧测力计示数如图乙所示，为________N。第3次实验时滑轮组的机械效率为________〔结果准确到0.1%〕；
〔3〕由表中第________组数据可知，同一滑轮组的机械效率与物重有关；
〔4〕由表中第3、4组数据可知，不同滑轮组的机械效率与摩擦和________有关；第3组实验中克制摩擦所做的额外功为________J。
27.现要测量电阻RX的阻值，提供的实验器材有：待测电阻RX(约5 Ω )、两节干电池、电流表、电压表、 滑动变阻器、开关及导线假设干．
〔1〕用笔画线代替导线，将图中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小．
〔2〕正确连线后，闭合开关，移动滑片P,电流表示数几乎为零，电压表示数接近电源电压且几乎不变．假设电路中只有一处故障，可判断该故障是________．
〔3〕排除故障继续实验，某次测量，电流表的示数为0.50 A,电压表的示数如图,该示数为________V,那么RX=________Ω．
〔4〕某同学利用电源(电压未知)、电阻箱(0-999.9 Q)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻RX的阻值，设计的电路如图．完成以下实验步骤:
①正确连接电路，断开S1、S2 ， 将电阻箱R阻值调至最大；
②________;
③________;
④电阻RX=________． (用测得量的符号表示)
五、计算题〔共2题；共17分〕
28.如下图。电源电压恒定为6V不变。灯泡L标有“6V 3W〞的字样，定值电阻R1=40Ω，R2为标有“20Ω 1A〞字样的变阻器。求：〔忽略温度对电阻的影响〕
〔1〕灯泡L正常工作时的电阻；
〔2〕当闭合开关S1 ， 断开开关S2、S3时，滑动变阻器在最大阻值处时定值电阻R1消耗的功率；
〔3〕当闭合开关S1、S2、S3时，整个电路工作100s消耗的电能。
29.底面积为400cm2的薄壁柱形容器内装有适量的水，将其竖直放在水平桌面上，把体积为2.2 10-3m3、重6N的木块A放入水后，再在木块A的上方放一球体B，平衡时球体B恰好没入水中，如图甲所示。球体B的体积为1 10-3m3。g取10N/kg。求：
〔1〕球体B受到的浮力。
〔2〕球体B对木块A的压力。
〔3〕假设将B放入水中，如图乙所示，那么水对容器底部压强变化了多少？
答案解析局部
一、单项选择题
1.【解析】【解答】“桥流水不流〞可以理解为“桥动水不动〞。
A．以水为参照物，桥的位置发生了变化，那么桥是运动的，A符合题意；
B．以桥为参照物，水的位置发生了变化，那么水是运动的，B不符合题意；
C．以人为参照物，因为人在桥上走，人与桥的位置发生了变化，桥是运动的，而水与人的位置也发生了变化，所以水也是运动的，与题意不符，C不符合题意；
D． 以地面为参照物，地面与桥的位置没有发生变化，桥是静止的，水与地面的位置发生了变化，所以水也是运动的，D不符合题意。
故答案为：A。

【分析】相当于参照物，有位置变化时，物体是运动的。
2.【解析】【解答】音调指的是声音的上下，响度指的是声音的强弱。女中音放声独唱，男高音轻声伴唱。，说明女中音比男高音音调低、响度大。A符合题意，BCD不符合题意。
故答案为：A。

【分析】声音的上下值音调，声音的大小是响度。
3.【解析】【解答】A、该物质的凝固对应的温度是45℃，凝固点为45℃，A不符合题意。
B、在BC段，该物质不断吸热，但温度不变，B不符合题意。
C、该物质从12min开场凝固，到15min凝固完毕，该物质凝固过程持续了3min．C不符合题意。
D、由图可知，有一段时间吸热温度不变，所以该物质是晶体，从3min开场熔化，到6min完毕，故在t时=5min时，该物质处于固液共存状态，D符合题意。
故答案为：D。
【分析】晶体熔化时，吸热但温度保持不变，熔化过程中固液共存.
4.【解析】【解答】①由图可知，物距大于像距，那么u＞2f，此时成倒立缩小的实像，故①正确；②由图知，物距是20cm，即20cm＞2f，那么f＜10cm；像距是15cm，即2f＞15cm＞f，那么7.5cm＜f＜15cm，故该凸透镜的焦距范围为7.5cm＜f＜10cm，故②正确；③④照相机在生活中应用很广泛，照相机的原理是：物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成的是倒立、缩小的实像，投影仪成倒立、放大的实像，故③正确，④错误。
故答案为：C。

【分析】物体在凸透镜的二倍焦距外时，像是倒立缩小的实像；根据物距和像距的范围，可以计算焦距的取值范围；照相机成像时，物体在凸透镜的二倍焦距外。
5.【解析】【解答】放大镜属于凸透镜，所成的是放大、正立的虚像，成像时，物体离凸透镜越远，像距越小，成像越小；物体离凸透镜越近时，像距越大，成像越大。因此为了看到更大的清晰的像，应该使报纸离放大镜近一点，使眼睛离放大镜远一点。B符合题意，ACD不符合题意。
故答案为：B。

【分析】放大镜成像时，物体离凸透镜越远，像越大。
6.【解析】【解答】解：A. 人体的正常体温约37℃左右，故正确；B. 人体的平安电压是不高于36V,B不符合题意；C. 正常人心脏跳动60次约需1min,C不符合题意；D. 中考体考所用的实心球质量约2kg，D不符合题意．
故答案为：A.

【分析】根据人体的温度、平安电压大小、常见物体的质量、人心跳的频率，结合数据解答。
7.【解析】【解答】A．托里拆利实验证明了大气压的存在，不能证明液体内部压强随深度的增加而增大，A不符合题意；
B．船闸的上游阀门翻开时，上游和闸室构成连通器，下游阀门翻开时，下游和闸室构成连通器，B符合题意；
C．屋子中吹过“过堂风〞时，居室侧面摆放的衣柜的门外面空气流速大，压强小，小于柜门内的大气压，产生了一个向外的压强差，将柜门压开，C不符合题意；
D．因为气压与海拔高度有关，海拔越高，气压越低，水的沸点越低；高原地区气压小于一个标准大气压，水的沸点低于100 ，所以高原边防哨所的战士用压力锅煮面条才能吃到熟的面条，D不符合题意。
故答案为：B。

【分析】托里拆利首先测量了大气压的大小；船闸利用了连通器的原理；流体在流速大的地方压强小。
8.【解析】【解答】A．由题可知，甲、乙、丙都保持静止；以丙为研究对象，丙没有相对运动的趋势，所以乙对丙没有摩擦力，A错误，符合题意；
B．以乙为研究对象，在水平方向上乙受到向右的拉力，那么甲对乙一定有向左的摩擦力，乙才能静止，那么甲对乙摩擦力f＝F＝5N，B正确，不符合题意；
CD．将甲、乙、丙三个物体看成一个整体，处于静止状态，受到平衡力的作用；由题意知，向右的拉力F与桌面对甲水平向左的摩擦力f相互平衡，所以桌面对甲的摩擦力f′＝F＝5N，又因为物体间力的作用是相互的，所以桌面受到的摩擦力也为5N，CD正确，不符合题意．
故答案为：A

【分析】物体受到拉力时处于静止状态，受到的力是平衡力，二力平衡时，力的大小相等。
9.【解析】【解答】〔1〕同一支密度计分别放在甲、乙两种液中均静止不动，密度计总处于漂浮状态，根据物体的漂浮条件可知，密度计在这两种液体中受到的浮力等于密度计的重力，所以F甲=F乙；
〔2〕密度计受到的浮力相等，由图可知密度计排开甲液体的体积大，根据公式F浮=ρ液gV排可知ρ甲＜ρ乙 ．
应选B
【分析】〔1〕由于密度计在不同的液体中总是处于漂浮状态，它所受到的浮力总是等于其自身重力；
〔2〕根据阿基米德原理F浮=ρ液gV排可分析液体密度大小跟密度计排开液体体积的关系
10.【解析】【解答】解：A、平衡车匀速行驶时，平衡车与车上人的位置没有发生改变，因此平衡车相对于车上的人是静止的，A不符合题意：
B、平衡车的重力加上人的重力才等于地面对平衡车的支持力，不符合二力平衡的条件，B不符合题意；
C、关闭电机后，由于惯性，平衡车能继续前进，但惯性不是力，不能说成惯性作用，C不符合题意；
D、平衡车轮胎上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，D符合题意。
故答案为：D。
【分析】判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
二力平衡的条件：作用在同一物体上的两个力，如果大小相等、方向相反、并且在同一直线上，那么这两个力二力平衡时合力为零.
滑动摩擦力的大小跟接触面的粗糙程度和压力大小有关系.压力越大、接触面越粗糙，滑动摩擦力越大.
11.【解析】【解答】AB．由题图知，n＝3，绳子自由端移动的距离s＝3s物＝3v物t＝3×0.1m/s×10s＝3m
由W总＝Fs可得拉力F＝ ＝ ＝50N
AB不符合题意；
CD．由 = = = =
得物体与地面间的滑动摩擦力f＝3ηF＝3×80%×50N＝120N
C符合题意，D不符合题意。
故答案为：C。

【分析】根据拉力做功多少和距离的比值计算拉力的大小；利用有用功和总功的比值计算机械效率，可以计算物体受到的力。
12.【解析】【解答】A．两手摩擦能发热，是做功改变物体内能，A不符合题意；
B．用空气压缩器点火，是对空气做功使空气温度升高，到达着火点而燃烧，是做功改变物体内能，B不符合题意；
C．用酒精灯加热，是热传递改变物体内能，C符合题意；
D．滑滑梯时臀部发热，是做功改变物体内能，D不符合题意。
故答案为：C。

【分析】做功改变内能是能量间的相互转化，热传递改变内能是能量的转移。
13.【解析】【解答】解：由图可知：灯L1与L2并联，电流表A1测干路电流，电流表A2测L2电流，即电流表A1的示数应大于电流表A2的示数，由于两电流表指针位置一样，那么它们的量程不同，电流表A1的量程是0～3A，分度值是0.1A，电流表示数IA1=1.4A；电流表A2量程为0～0.6A，分度值是0.02A，电流表示数IA2=0.28A；
∵IA1=I1+I2 ， I2=IA2=0.28A，
∴通过灯L1的电流：I1=IA1﹣I2=1.4A﹣0.28A=1.12A．
应选D．
【分析】由电路图可知，两灯泡并联，电流表A1测干路电路，电流表A2测流过灯L2的电流，由并联电路特点及电流表指针位置确定电流表的量程分度值，读出电流表示数，然后由并联电路特点求出通过灯L1的电流．
14.【解析】【解答】由图可知，灯泡与变阻器串联，电流表测电流，V1测电源电压，V2测变阻器电压，滑动变阻器的滑片P向左移动时，电阻减小，根据 ，电流表示数增大，根据串联分压规律知，V2示数减小，电源电压不变，所以V1不变，ABD不符合题意，C符合题意。
故答案为：C。

【分析】串联电路中，滑动变阻器的电阻减小，电流变大，减小的电阻分压减小，总电压不变。
15.【解析】【解答】A，由电路图可知，感应开关和投币开关并联，供水电机位于干路，闭合感应开关或投币开关时，供水电机均可以工作，A符合题意；
B．由电路图可知，感应开关和投币开关串联，共同控制供水电机，只有感应开关和投币开关都闭合时，供水电机才可以工作，B不符合题意；
C．由电路图可知，感应开关和投币开关不闭合时供水电机工作，感应开关或投币开关闭合时供水电机仍工作，两开关同时闭合，电路短路，C不符合题意；
D．由电路图可知，只闭合感应开关时供水电机工作，只闭合投币开关时供水电机不工作，D不符合题意。
故答案为：A。

【分析】多个开关分别控制用电器时，各开关并联。
16.【解析】【解答】由题意可知，三盏灯的额定电压不相等，额定功率相等，当三盏灯并联在36V的电路中时，它们两端的电压均为36V，所以，只有“36V 40W〞的灯泡正常发光，其功率为40W，而“220V 40W〞“110V 40W〞两灯泡不能正常发光其功率均小于40W，所以，“36V 40W〞的实际功率最大，灯泡最亮，ABD不符合题意，C符合题意。
故答案为：C。

【分析】用电器的电压到达额定电压，可以正常工作。
17.【解析】【解答】由题可知，R1、R2是两个一样的电阻，设R1=R2=R
由图可知，当闭合开关S1 ， 断开S2、S3时，两电阻串联，总电阻为2R，电源电压不变，由焦耳定律可得，通电10min电路产生热量Q= ×10×60s
闭合S2、S3 ， 断开S1时两电阻并联，总电阻为 ，产生一样热量，那么Q= ×t= ×t
×10×60s= ×t
t=150s=2.5min
故答案为：A。

【分析】根据电压和串联电路的电阻，结合数据计算热量；根据热量一样，电阻并联时，总电阻减小，电功率变大，工作时间减小。
18.【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定那么可知，电磁铁的A端是N极，B端是S极，A不符合题意；
B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，B不符合题意；
C、该实验说明了电能生磁，利用这一现象所提醒的原理可制成电磁铁，C错误，符合题意；
D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，那么电磁铁的磁性变强，D不符合题意；
故答案为：C。
【分析】首先利用安培定那么判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，那么可得出螺线管中磁场的变化.
二、填空题
19.【解析】【解答】声音都是由于物体的振动产生的。声音在不同介质中声音的传播速度是不同的，在固体中传播最快；侦察员常用耳朵贴着铁轨来提前判断是否来了火车，就是利用声音在铁轨中的传播速度比空气中快。
故答案为：振动；大于.
【分析】声音都是由于物体的振动产生的.
声音在不同介质中声音的传播速度是不同的，在固体中传播最快.
20.【解析】【解答】喷洒消毒液后，能闻到消毒液的气味，这是扩散现象，说明分子在不停地做无规那么的运动。护目镜在使用一段时间后，会出现起雾的现象，这是护目镜和面部之间的水蒸气遇冷液化形成的小水滴。
【分析】分子在不停地做无规那么的运动；起雾的现象是液化形成的。
21.【解析】【解答】假设蜡烛A距玻璃板5cm，蜡烛A的像距离平面镜也为5cm，那么蜡烛B与玻璃板相距5cm才能与蜡烛A的像完全重合。光屏能承接到实像，但承接不到虚像，假设在B处放一光屏，不能承接到像，所以平面镜成的像是虚像。平面镜成的像和物体大小相等，假设蜡烛A远离玻璃板，蜡烛A不变，所成像的大小不变。
【分析】平面镜成像时，像和物体到平面镜的距离相等；平面镜成像是虚像，不能成在光屏上；像和物体大小相等。
22.【解析】【解答】机械能是动能呢过和势能的总和，洒水车匀速洒水过程中，质量不断变小，速度不变，高度不变，动能变小，势能变小，所以机械能变小。洒水车喷雾时，前方常会出现的彩虹，是因为太阳光经过水发生折射分解成七色光，是光的色散现象。一次能源是自然界的天然能源，没有经过加工转换的各种能源。二次能源是一次能源经过加工转换的能源，汽油是二次能源。
【分析】物体的质量减小，机械能减小；彩虹是光的色散现象形成的；经过加工的能源是二次能源。
23.【解析】【解答】图中R与L串联，闭合开关S，一段时间后，灯L突然熄灭，说明可能是L短路或电路中存在断路，电路中只有一处故障且只发生在灯L或电阻R处．将一完好的检测灯L′并联在L两端，观察到检测灯L′也不发光，有两种可能：一是L短路，此时检测灯L′也被短路，那么L′也不发光；二是R断路，此时电路为断路，那么检测灯L′也不发光。假设将检测灯L′重新并联到电阻R两端，假设R断路，此时L′和灯L串联，整个电路为通路，那么检测灯L′和灯L都发光；假设L短路，此时L′和R并联，只有检测灯L′发光，所以能通过检测灯L′和L的发光情况判断故障。
【分析】串联电路中，用电器短路或其他位置断路，用电器都不能工作。
24.【解析】【解答】车辆追尾时，平安枕可以起到保护作用。车辆被追尾时，车辆中的驾乘人员由于惯性会向后仰，此时压力都集中在人体脆弱的颈部和头部，而平安枕能起到缓冲作用，保护人体的颈部和头部。车辆紧急刹车时，驾乘人员由于惯性身体会前倾，撞到挡风玻璃或车辆座椅，而平安带可以防止驾乘人员身体前倾从而起到保护作用。
【分析】汽车快速向前运动时，平安枕可以起到保护作用；汽车急刹车时，人由于惯性继续运动，平安带可以阻止人的运动，减小危害。
三、作图题
25.【解析】【解答】(1)反射光线好似是从虚像上发出的，点光源S在平面镜中的像与凸透镜的焦点 F重合，所以反向延长光线a，与主光轴的交点为凸透镜的焦点F，也是点光源的像点 ；画出像 关于镜面的对称点，可得点光源的位置S；光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴，如图

(2)连接BC，那么BC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡且动力最小，动力方向应斜向上与BC垂直，如图
【分析】〔1〕根据反射光线可以作出入射光线；光线过凸透镜的焦点时，折射光线和平行于主光轴平行；〔2〕杠杆上最大的力臂是力的作用点到支点的连线，最小的力和最大的力臂垂直。

四、实验题
26.【解析】【解答】(1)由前3组实验数据可知s=3h，所以n=3，即滑轮组由3段绳子承当物重，因此绳子应从动滑轮上面挂钩绕起，如以下图所示：

(2)测力计的分度值为0.2N，所以其示数为1.6N。第3次实验时滑轮组的机械效率为
(3)由表中第 1、2、3 组数据可知，物重增大，其他条件不变，机械效率变大，可知同一滑轮组的机械效率与物重有关。
(4)由表中第3、4组数据可知，物重一样，动滑轮重力不同，机械效率不同，由此可得滑轮组的机械效率与摩擦和动滑轮重有关。根据表中第3组数据可知，有用功W有=Gh=4N×0.1m=0.4J
克制动滑轮重做的额外功W动=G动h=0.5N×0.1m=0.05J总功W总=Fs=2N×0.3m=0.6J
那么克制绳重及摩擦做的那局部额外功W额′=W总-W有-W动=0.6J-0.4J-0.05J=0.15J
【分析】〔1〕根据绳子移动距离和物体移动距离，判断动滑轮上绳子股数，画出绕线；〔2〕根据测力计指针位置读取测力计示数，根据物体受到的力和绳子的拉力，可以计算滑轮组的机械效率；〔3〕判断滑轮组的机械效率和物体重力关系时，保持一样的滑轮组；〔4〕不同的滑轮组的机械效率和动滑轮的重力有关；根据总功、有用功和动滑轮的额外功的差，可以计算克制摩擦力的额外功。

27.【解析】【解答】(1) 滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小,一上一下，上端接D，下端要接B，电流的最大值： ，电流表选0-0.6A量程，电流表串联在电路中，注意让电流从正接线柱流入，负接线柱流出，如下图：

(2) 闭合开关，移动滑片P,电流表示数几乎为零，电压表示数接近电源电压且几乎不变，相当于把电压表两端串联在电路中，故电路故障可能是Rx未接入电路(Rx断路)；
(3) 电流表的示数为0.50 A，电压表量程是0～3V，分度值是0.1V，电压表示数为0.6V， ；
(4) ①正确连接电路，断开S1、S2 ， 将电阻箱R阻值调至最大；
②闭合S1 ， 标记电流表指针所指的位置， ；
③断开S1 ， 闭合S2 ， 调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0 ， ；
④因此，电阻RX= R0.
【分析】〔1〕滑动变阻器连接时一上一下，滑片远离下面的接线柱时电阻变大；〔2〕串联电路中，电流表无示数，电压表示数较大，是电压表测量的位置断路；〔3〕根据电压表的量程和指针位置测量电压，利用电压和电流的比值计算电阻；〔4〕根据并联电路电压相等，再结合电流表示数不变，根据电阻箱等效替代法测量电阻大小。

五、计算题
28.【解析】【分析】〔1〕利用物体的电压和电功率可以计算电阻大小；〔2〕根据电压和电阻的比值计算电流；根据电流和电阻可以计算电功率；〔3〕利用电压和电阻计算电功率；根据电功率和时间的乘积计算消耗的电能。


29.【解析】【分析】〔1〕根据液体密度和排开液体的体积，可以计算物体受到浮力的大小；〔2〕悬浮的物体受到的总浮力等于总重力；根据浮力和其中有关物体重力差，计算另一物体的重力，计算压力；〔3〕根据物体的重力，计算悬浮时受到的浮力，结合液体密度计算排开液体的体积；再根据容器的底面积计算液体深度的变化，结合液体密度计算液体压强的变化。

实验
次数
物重
G物/N
动滑轮
重G动
/N
钩码上升
的高度
h/m
动力
F/N
动力作用
点移动的
距离s/m
滑轮组的
机械效率
η
1
1
0.5
0.1
0.7
0.3
47.6%
2
2
0.5
0.1
1.1
0.3
60.6%
3
4
0.5
0.1
2
0.3
4
4
1
0.1
0.5
50.0%
