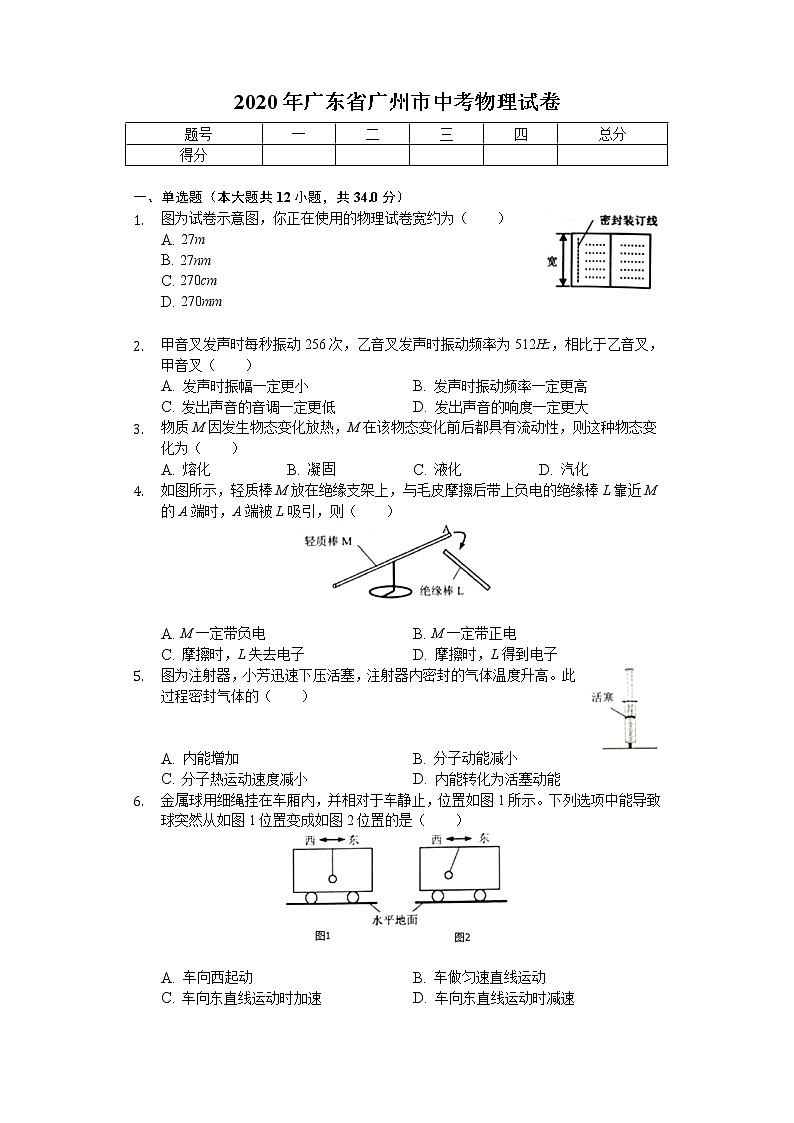

2020年广东省广州市中考物理试卷

这是一份2020年广东省广州市中考物理试卷，共18页。试卷主要包含了单选题，计算题，综合题，作图题等内容，欢迎下载使用。

2020年广东省广州市中考物理试卷
题号
一
二
三
四
总分
得分






一、单选题（本大题共12小题，共34.0分）
1. 图为试卷示意图，你正在使用的物理试卷宽约为（　　）
A. 27m
B. 27nm
C. 270cm
D. 270mm


2. 甲音叉发声时每秒振动256次，乙音叉发声时振动频率为512Hz，相比于乙音叉，甲音叉（　　）
A. 发声时振幅一定更小 B. 发声时振动频率一定更高
C. 发出声音的音调一定更低 D. 发出声音的响度一定更大
3. 物质M因发生物态变化放热，M在该物态变化前后都具有流动性，则这种物态变化为（　　）
A. 熔化 B. 凝固 C. 液化 D. 汽化
4. 如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则（　　）

A. M一定带负电 B. M一定带正电
C. 摩擦时，L失去电子 D. 摩擦时，L得到电子
5. 图为注射器，小芳迅速下压活塞，注射器内密封的气体温度升高。此过程密封气体的（　　）


A. 内能增加 B. 分子动能减小
C. 分子热运动速度减小 D. 内能转化为活塞动能
6. 金属球用细绳挂在车厢内，并相对于车静止，位置如图1所示。下列选项中能导致球突然从如图1位置变成如图2位置的是（　　）

A. 车向西起动 B. 车做匀速直线运动
C. 车向东直线运动时加速 D. 车向东直线运动时减速

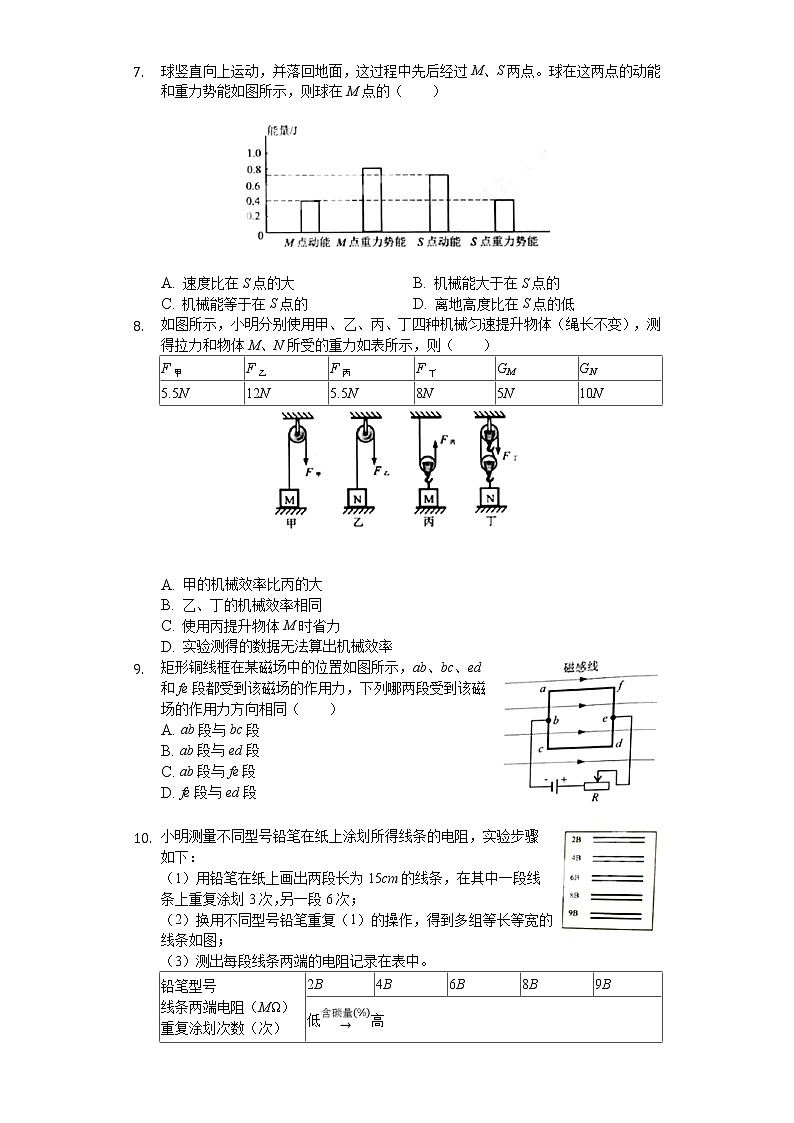

7. 球竖直向上运动，并落回地面，这过程中先后经过M、S两点。球在这两点的动能和重力势能如图所示，则球在M点的（　　）


A. 速度比在S点的大 B. 机械能大于在S点的
C. 机械能等于在S点的 D. 离地高度比在S点的低
8. 如图所示，小明分别使用甲、乙、丙、丁四种机械匀速提升物体（绳长不变），测得拉力和物体M、N所受的重力如表所示，则（　　）
F甲
F乙
F丙
F丁
GM
GN
5.5N
12N
5.5N
8N
5N
10N


A. 甲的机械效率比丙的大
B. 乙、丁的机械效率相同
C. 使用丙提升物体M时省力
D. 实验测得的数据无法算出机械效率
9. 矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（　　）
A. ab段与bc段
B. ab段与ed段
C. ab段与fe段
D. fe段与ed段


10. 小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（2）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在表中。
铅笔型号
线条两端电阻（MΩ）
重复涂划次数（次）
2B
4B
6B
8B
9B
低高
3
①
0.79
0.67
0.49
③
6
②
0.65
0.43
0.28
④
根据实验数据，可推测电阻最小的是（　　）
A. ① B. ② C. ③ D. ④

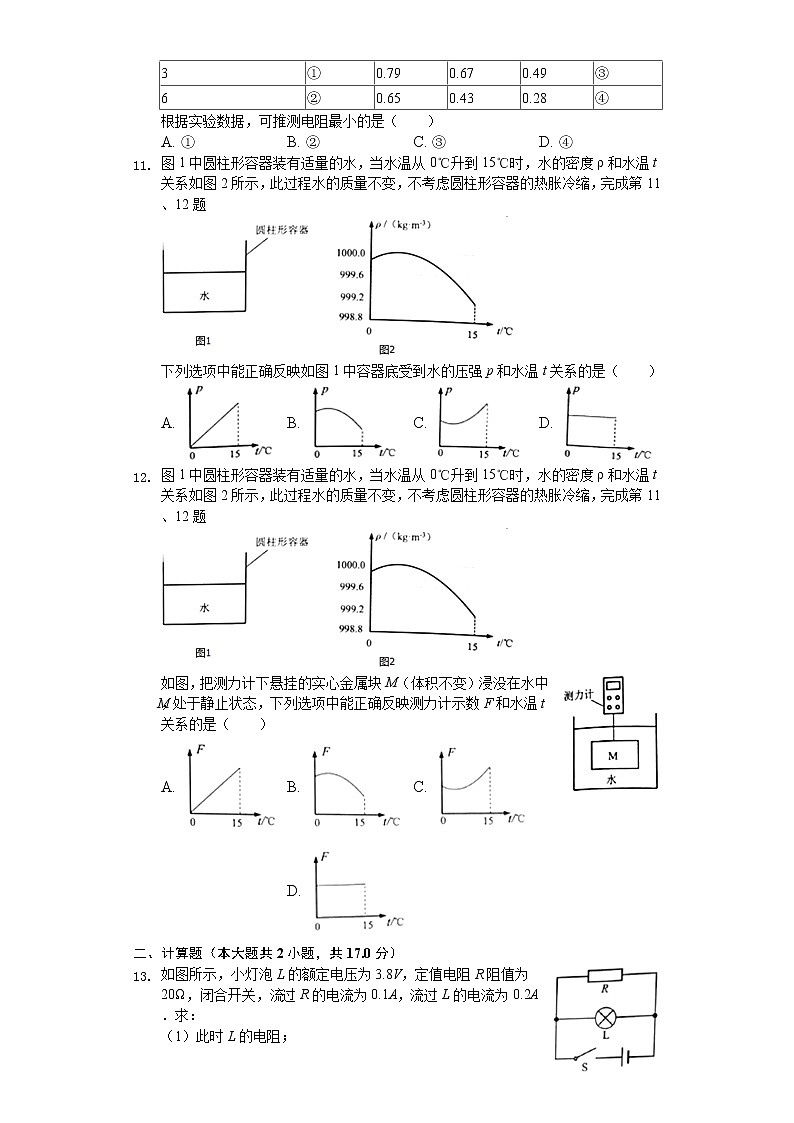

11. 图1中圆柱形容器装有适量的水，当水温从0℃升到15℃时，水的密度ρ和水温t关系如图2所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，完成第11、12题

下列选项中能正确反映如图1中容器底受到水的压强p和水温t关系的是（　　）
A. B. C. D.
12. 图1中圆柱形容器装有适量的水，当水温从0℃升到15℃时，水的密度ρ和水温t关系如图2所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，完成第11、12题

如图，把测力计下悬挂的实心金属块M（体积不变）浸没在水中，M处于静止状态，下列选项中能正确反映测力计示数F和水温t关系的是（　　）
A. B. C. D.
二、计算题（本大题共2小题，共17.0分）
13. 如图所示，小灯泡L的额定电压为3.8V，定值电阻R阻值为20Ω，闭合开关，流过R的电流为0.1A，流过L的电流为0.2A．求：
（1）此时L的电阻；
（2）L的实际功率；
（3）通电20s，L、R共消耗的电能。












14. 据说某电子秤可测液体体积，小明进行以下两个实验，验证这种说法是否真实。
实验一：实验过程如图，质量为50.0g的水，该秤显示的体积为50.0mL．
实验二：质量为50.0g的油，该秤显示的体积也为50.0mL。
结合水、油的密度，小明发现该秤可以测出水的体积，不能测出油的体积。
小明猜想：该电子秤不能测出密度不等于水的液体的体积。
利用该电子秤和某种液体（ρ液≠ρ水且ρ液未知），设计实验验证小明猜想是否正确（若需要，可补充器材）。
写出实验步骤和判断小明猜想是否正确的依据。







三、综合题（本大题共6小题，共29.0分）
15. 图1为紫外线的三个波段示意图，其中UVC对人体伤害最大。UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。图2中家用消毒柜的紫外线灯可发出波长为254nm的紫外线。
（1）波长为254nm的紫外线属于______波段（选填“UVC”“UVB”“UVA”）。
（2）波长为254nm的紫外线从紫外线灯的密封透明灯管内透出，对柜内的物品进行杀菌消毒，柜门透明部分的材料应选______，透明灯管的材料应选______。（选填“石英玻璃”“普通玻璃”）
16. 某地区把多余电能E1送往制氢装置产生氢气，电能不足时，通过发电装置把这部分氢气燃烧释放的能量转化为电能E2送回电网。
（1）氢气的热值是1.4×108J/kg，20kg氢气完全燃烧放出的热量是______J。
（2）下列属于可再生能源的是______。
①风能②煤③太阳能
（3）E1______E2（选填“＞”“=”“＜”）。
17. 小明想探究图1中的膜被不同粗细的针（如表）刚刺破时所受压强是否相等。A针对膜的压力F随时间变化，膜刚被刺破时，压力达到最大值，F-t图象如图2所示。
针的编号
A
B
针与膜接触面积/m2
7×10-8
3.5×10-7
（1）膜刚被刺破时，A针对膜的压力FA为______N，压强PA为______Pa。
（2）t1至t2这段时间，A针对膜的压强是变大、变小还是不变？
（3）B针刚刺破图1中的膜时，测得针对膜压力为3.5N，此时B针对膜的压强为PB，则pA______pB（选填“＞”“=”“＜”）。


18. 我们用图中的装置进行实验，根据现象可推断定值电阻R1和R2的大小关系。
（1）定值电阻R1和R2分别加热容器内的油（甲瓶中的油比乙瓶中的多）。两电阻工作相同时间，油均未沸腾，观察到甲温度计升温比乙温度计多。该过程电阻产生的热量全部被油吸收。根据上述实验可得“R1产生的热量比R2多”，依据是______。
（2）根据上述信息，可判断R1______R2（选填“＞”“=”“＜”）。


19. 装有水的容器在大小为10N的拉力F作用下运动，图1为容器三段运动的示意图，下的方向始终沿着容器运动方向，OP段、MN段为水平地面。在MN段容器中的水少干OP段，容器在OP段、MN段的速度一时间图象和QR段的路程一时间图象如图2所示。
（1）求F在OP段做的功；
（2）求F在QR段的功率；
（3）容器在OP段和MN段受到摩擦力分别为f1，f2，则f1______f2（选填“＞”“=”“＜”）。



20. 如图所示a表示垂直于纸面的一根导线，它是闭合电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感应电流的有______。



四、作图题（本大题共5小题，共18.0分）
21. 如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线。













22. 如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴。
①凸透镜的焦距为______cm。
②画出光线b经光心后的光线。
③物体MN经凸透镜成的像相对于物是______（选填“放大”“等大”“缩小”）的。
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？







23. 电磁铁通电后，小磁针N极转至图1所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。
（1）电磁铁甲端应为N极还是S极？
（2）以点表示铁块，在图2方框内画出铁块受到的摩擦力。







24. 如图所示，以硬尺上某位置为支点O，在尺上挂一重3N的物体M，尺在竖直向上的拉力F作用下保持水平静止，尺的质量不计。
（1）O在______dm刻度线处。
（2）画出F的力臂L。









25. 小明设计的电胳图如图1，小灯泡L1、L2的额定电压分别为2.5V、1.5V。

（1）根据电路图，用笔画线表示导线，把图2中的实物连接起来。
（2）电路正确连接后，闭合开关，两灯发光，如图3电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光？______。
（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮。
①小明认为此时L2烧断，他判断是否正确？
______，依据是______。
②小芳认为L2两端电压不够，将图2中的电池增至三节。闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。







答案和解析
1.【答案】D

【解析】解：
正在使用的物理试卷宽约27cm=270mm=2.7×108nm。
故ABC错误，D正确。
故选：D。
物理试卷一般使用B4纸，结合对常见长度的了解，运用长度单位的换算关系，可解答。
此题考查对常见物体长度的估测，结合对生活中物体长度的了解和单位的认识，可做出解答。
2.【答案】C

【解析】解：（1）由题知，甲音叉每秒振动256次，即甲音叉振动的频率为256Hz；乙音叉发声时振动频率为512Hz。
因为音调跟频率有关，频率越大，音调越高；频率越小，音调越低，甲音叉振动的频率小于乙音叉，故相比于乙音叉，甲音叉发出声音的音调一定更低。
（2）响度是由发声体振动的幅度决定的，不知道甲乙音叉发生的振幅关系，无法比较其发出声音的响度大小。
综上分析可知，选项ABD错误，C正确。
故选：C。
（1）频率是物体在单位时间内振动的次数，音调是指声音的高低，音调跟频率有关，频率越大，音调越高；频率越小，音调越低。
（2）响度是由发声体振动的幅度决定的，振幅越大、响度越大。
此题考查频率与音调、响度与振幅的关系，掌握频率与音调、响度与振幅的关系，并理解频率的定义和单位单位是解决问题的关键。
3.【答案】C

【解析】解：液体和气体具有流动性，称为流体。物质由气态变为液态叫液化，液化放热。
故ABD错误、C正确。
故选：C。
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】D

【解析】解：
AB、与毛皮摩擦后的绝缘棒带负电，绝缘棒吸引轻质棒的A端，说明轻质棒可能带正电，也可能不带电。故A、B错误；
CD、绝缘棒带负电，是因为缘棒得到了电子。故C错误、D正确。
故选：D。
（1）带电体具有吸引轻小物体的性质；电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；
（2）由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电，相互摩擦的两个物体带等量异种电荷。
此题考查了带电体的性质、电荷间相互作用及带电的原因，需要注意的是，相互排斥的是同种电荷，相互吸引的不一定是异种电荷。
5.【答案】A

【解析】解：
AD、小芳迅速下压活塞，注射器内密封的气体的压强变大，机械能转化为筒内空气的内能，空气的内能增加，温度升高；故A正确、D错误；
BC、注射器内气体温度升高，分子热运动速度加快，分子动能增大；故BC错误。
故选：A。
（1）对气体做功，气体内能会增加；气体对外做功，气体内能会减少，做功可以使内能与机械能之间进行转化；
（2）分子无规则运动速度与温度有关，温度越高，分子无规则运动速度越快。
此题查学生对基本概念和基本规律的识记能力，做对题的前提是熟记这些知识点，并灵活进行运用。
6.【答案】C

【解析】解：
A、如果车和小球原来处于静止状态，当车向西起动时，小球由于惯性要保持原来的静止状态，小球会向东摆动，故A错误；
B、车做匀速直线运动时，小球和车处于相对静止的状态，小球不会摆动，故B错误；
C、当车向东做加速直线运动时，小球由于惯性要保持原来的运动状态，小球会向西摆动，故C正确；
D、当车向东做减速直线运动时，小球由于惯性要保持原来的运动状态，小球会向东摆动，故D错误。
故选：C。
物体具有保持原来运动状态不变的性质，叫做惯性；任何物体在任何情况下都具有惯性。
本题考查了惯性知识的应用，知道惯性是物体保持运动状态不变的性质。
7.【答案】B

【解析】解：A、球的质量不变，球在M点的动能小于S点动能，所以求在M点的速度小于S点速度，故A错误。
BC、球在运动过程中没有发生弹性形变，所以机械能等于动能和重力势能之和，由图知，球在M点动能和S点重力势能相等，M点的重力势能大于S点的动能，所以M点的机械能大于S点的机械能，故B正确，C错误。
D、M点的重力势能大于S点的重力势能，球的质量不变，所以球在M点的高度大于S点的高度，故D错误。
故选：B。
（1）动能大小跟物体的质量和速度有关，在质量一定时，速度越大，动能越大；在速度一定时，质量越大，动能越大。
（2）重力势能跟物体的质量和高度有关，在质量一定时，高度越大，重力势能越大；在高度一定时，质量越大，重力势能越大。
（3）机械能等于动能和势能之和，物体不发生弹性形变时，机械能等于动能和重力势能之和。
从图象上判断动能和重力势能的大小，利用控制变量法，判断物体的速度和高度。
8.【答案】A

【解析】解：
设承担物重的绳子股数为n，则拉力端移动的距离s=nh，
拉力做的有用功W有用=Gh，拉力做的总功W总=Fs=F×nh=nFh，机械效率η===。
甲图中，使用的是定滑轮，n甲=1，机械效率η甲==×100%≈90.9%；
乙图中，使用的是定滑轮，n乙=1，机械效率η乙==×100%≈83.3%；
丙图中，使用的是动滑轮，n丙=2，机械效率η丙==×100%≈45.5%；
丁图中，使用的是滑轮组，n丁=2，机械效率η丁==×100%=62.5%。
A、由上面计算可知，η甲≈90.9%，η丙≈45.5%，所以甲的机械效率比丙的大，故A正确；
B、由上面计算可知，η乙≈83.3%，η丁=62.5%，所以乙的机械效率比丁的大，故B错误；
C、使用丙提升物体M时，GM=5N，F丙=5.5N，F丙＞GM，是费力的，故C错误；
D、由上面计算可知，利用实验测得的数据可以算出机械效率，故D错误。
故选：A。
设承担物重的绳子股数为n，则拉力端移动的距离s=nh，拉力做的有用功W有用=Gh，拉力做的总功W总=Fs=F×nh=nFh，机械效率η===．据此计算出四图中的机械效率。使用机械是否省力，取决于拉力与提升物重的大小关系。
本题考查了使用定滑轮、动滑轮、滑轮组时机械效率的计算，要利用好滑轮（滑轮组）机械效率公式η===。
9.【答案】B

【解析】解：如图磁场方向相同，电流方向相同，通电导体的受力方向相同，
abfe段和bcde段并联的电源上，所以ab电流向下、ef电流向上、cb电流向上、de电流向下，
ab和ed电流方向相同，受到磁场作用力方向相同，
ef和cb电流方向相同，受到磁场作用力方向相同。
故选：B。
通电导体在磁场中受力而运动，导体的受力方向跟电流的方向、磁场方向有关。在磁场方向一定时，电流方向改变，导体受力方向改变；在电流方向一定时，磁场方向改变，导体受力方向改变。
本题关键在于线圈的两部分是并联的电路中，分析各段的电流方向，再判断受到磁场力的方向。
10.【答案】D

【解析】解：由表格数据可知，重复涂划相同时，铅笔的含碳量越高，电阻越小，铅笔的含碳量相同时，重复涂划次数越多，电阻越小，故电阻最小的是④，故D正确，ABC错误。
故选：D。
由表中数据分析，重复涂划次数越多，铅笔的含碳量越高。
本题为信息给予题，根据表中数据分析可得答案。
11.【答案】D

【解析】解：温度发生变化，但水的质量不变，水的重力也没有发生变化，容器的底面积不变，根据压强公式p=
F
S
可知，压强不变，故ABC错误，D正确。
故选：D。
液体压强产生的原因是由于液体受重力的作用，根据压强公式进行分析。
本题考查压强的计算，水流密度和水的体积的相互影响是正确解答此题的关键，难度较大。
12.【答案】C

【解析】解：由图象知水温从0℃升到15℃时，水的密度先变大再变小，到15℃时最小；
金属块M（体积不变）浸没在水中，排开水的体积不变，根据F浮=ρ液gV排知浮力先变大再变小，再根据称量法F浮=G-F知测力计示数F先变小再变大，到15℃最大，故C符合题意。
故选：C。
由图象知水温从0℃升到15℃时，水的密度先变大再变小；
根据F浮=ρ液gV排分析出浮力的变化，再根据称量法F浮=G-F分析弹簧测力计示数的变化。
本题考查了阿基米德原理和称量法的应用，看懂图象是解题的关键。
13.【答案】解：（1）由I=得，R两端的电压为：
U=UR=IRR=0.1A×20Ω=2V；
由并联电路电压特点和欧姆定律得，此时L的电阻：
RL===10Ω；
（2）L的实际功率为：
P实=UIL=2V×0.2A=0.4W；
（3）通电20s，L、R共消耗的电能为：
W=UIt=U（IR+IL）t=2V×（0.1A+0.2A）×20s=12J。
答：（1）此时L的电阻为10Ω；
（2）L的实际功率为0.4W；
（3）通电20s，L、R共消耗的电能为12J。

【解析】（1）根据I=求出R两端的电压即为电源电压；再根据并联电路电压特点和欧姆定律求出此时L的电阻；
（2）已知L两端的实际电压和流过的实际电流，所以根据公式P=UI计算得L的实际功率；
（3）根据公式W=UIt计算得通电20s，L、R共消耗的电能。
本题考查了电功与电能的计算、实际功率的计算以及欧姆定律的应用问题，难度不大，属于常考题。
14.【答案】解：步骤：①将某种液体倒入该电子秤的容器内，读出该秤显示的体积为V1；
②在容器上与液体凹液面相平的地方做出标记，并把液体完全倒出，然后向容器内加水至标记处，读出该秤显示的体积为V2；
容器内水和液体的体积是相同的，V2是容器内水的体积，则液体的体积也为V2，所以小明的猜想是正确的。

【解析】取相同体积的水和其他液体倒入该电子秤的容器内，读出该秤显示的体积即可，看是否相等，从而判断出小明的结论是否正确。
本题考查了学生设计实验的能力，有一定的难度。
15.【答案】UVC  普通玻璃  石英玻璃

【解析】解：
（1）由图1可知，波长为254nm的紫外线，属于UVC波段；
（2）我们需要通过柜门透明部分观察柜内食物加热情况，不能让波长为254nm的紫外线通过柜门透明部分，柜门透明部分需要选用普通玻璃；波长为254nm的紫外线需要通过透明灯管传到食物，透明灯管需要需要石英玻璃。
故答案为：（1）UVC；（2）普通玻璃；石英玻璃。
（1）知道紫外线的波长，由图1得出属于哪个波段；
（2）由题知，UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。而我们需要通过柜门透明部分观察柜内食物加热情况，不能让波长为254nm的紫外线通过；波长为254nm的紫外线需要通过透明灯管传到食物，据此选择选用的材料。
本题为信息给予题，认真阅读题目、从中获取有用信息是关键。
16.【答案】2.8×109  ①③  ＞

【解析】解：（1）20kg氢气完全燃烧放出的热量是：
Q放=mq=20kg×1.4×108J/kg=2.8×109J。
（2）可以在自然界源源不断地得到能源称为可再生能源，故属于可再生能源的是：风能和太阳能。
（3）多余电能E1送往制氢装置产生氢气，电能不足时，通过发电装置把这部分氢气燃烧释放的能量转化为电能E2，由于能量在转化过程中，存在能量的损失，故E1＞E2。
（1）根据Q放=mq求出20kg氢气完全燃烧放出的热量；
（2）可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源；
不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源；
（3）能量在转化过程中，由于存在能量的损失，故获得的新能量会变小。
熟练运用热值计算热量，知道能源的分类，理解能量转化过程遵循的规律，可解答此题。
17.【答案】0.7  107  =

【解析】解：（1）由图2知，膜刚被刺破时A针对膜的压力FA=0.7N，A针与膜接触面积为7×10-8m2，压强：
pA===107Pa；
（2）由图知，t1至t2这段时间，压力变大，因受力面积不变，根据p=，A针对膜的压强是变大；
（3）B针刚刺破图1中的膜时，测得针对膜压力为3.5N，B针与膜接触面积3.5×10-7为m2，B针对膜的压强为pB===107Pa，
故pA=pB。
故答案为：（1）0.7；107；（2）变大；（3）=。
（1）由图2知膜刚被刺破时A针对膜的压力，由表知A针与膜接触面积，根据p=求出pA；
（2）由图知，t1至t2这段时间的压力变化，因受力面积不变，根据p=分析；
（3）已知B针刚刺破图1中的膜时，测得针对膜压力大小和B针与膜接触面，根据p=求出B针对膜的压强，从而比较大小。
本题考查压强公式的运用，关键是从题中获取有效的信息。
18.【答案】甲瓶中油吸热多  ＞

【解析】解：
（1）甲瓶中的油比乙瓶中的多，即m甲＞m乙，工作相同时间，油均未沸腾，且甲温度计升温多，即△t甲＞△t乙，
由Q=cm△t可知，瓶中油吸热多，而电阻产生的热量全部被油吸收，所以R1产生的热量比R2多；
（2）由图知，两电阻串联，所以通过它们的电流相等，通电时间相同，R1产生的热量比R2多，由Q=I2Rt可知，R1＞R2。
故答案为：（1）甲瓶中油吸热多；（2）＞。
（1）电阻产生的热量全部被油吸收，可以通过油吸收热量的多少判断两电阻产生热量的多少；
（2）两电阻串联，由Q=I2Rt判断两电阻的大小关系。
本题考查吸热公式以及焦耳定律公式的应用，要充分利用好题目所给出的条件，属于一道基础题。
19.【答案】＞

【解析】解：（1）由图可知，OP端的速度为v=0.4m/s，运动的时间为t=10s，
根据速度公式可知，运动的路程为：
s=vt=0.4m/s×10s=4m；
F在OP段做的功为：
W=Fs=10N×4m=40J；
（2）F在QR段的所做的功为：
W'=Fs'=10N×5m=50J；
功率为：P===5W；
（3）在MN段容器中的水少与OP段，则容器在OP段的压力要大于在MN段的压力，接触面的粗糙程度相同，所以容器在OP段和MN段受到摩擦力的关系为：f1＞f2。
答：（1）F在OP段做的功为40J；
（2）F在QR段的功率为5W；
（3）＞。
（1）根据图象求出路程的大小，根据W=Fs求出做功的多少；
（2）根据W=Fs求出做功，根据P=求出功率的大小；
（3）滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
本题考查了速度公式的应用、功和功率的计算、影响滑动摩擦力大小的因素，利用好公式是解题的关键。
20.【答案】丙和丁

【解析】解：a属于闭合电路的一部分导体。
甲图，磁感线从左水平向右，a水平运动时，a的运动方向和磁感线方向平行，a中不会产生感应电流。
乙图，磁感线从右水平向左，a水平运动时，a的运动方向和磁感线方向平行，a中不会产生感应电流。
丙图，磁感线从上竖直向下，a水平运动时，a切割磁感线运动，a中产生感应电流。
丁图，磁感线从下竖直向上，a水平运动时，a切割磁感线运动，a中产生感应电流。
故甲和乙两图a中不会产生感应电流，丙和丁两图a中产生感应电流。
故答案为：丙和丁。
闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流。据此分析判断。
抓住产生感应电流的三个条件：闭合电路、一部分导体、切割磁感线运动，三个条件缺一不可。
21.【答案】解：
根据平面镜成像的规律，作出点光源S的对称点S′，即为S的像，由于反射光线的反向延长线要过像点S′，连接PS′，其与水面的交点就是入射点O．则SO 为入射光线，OP为反射光线，OQ为折射光线，如图所示：


【解析】先利用平面镜成像的特点和平面镜成像的光路图确定入射点，在此基础上即可确定入射光线、反射光线、折射光线。
本题考查了光的反射、光的折射以及平面镜成像的相关作图，在光路图中，注意实线虚线要分清，一般情况下只有实际光线画成实线，实际光线的反向延长线、法线都要画虚线表示。
22.【答案】3.0  缩小

【解析】解：①由图可知，光线a平行于主光轴，经凸透镜折射后与主光轴的交点即为焦点，光心O到这一点的距离为焦距，则该凸透镜的焦距为3.0 cm。
②过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线，如图所示：

③由图知，物距u=8.0cm，大于2倍焦距，由凸透镜成像规律可知此时成倒立缩小的实像，即物体MN经凸透镜成的像相对于物是缩小的；
④因光线a的入射点和光心的距离不变（等于MN），且凸透镜的焦距不变，所以两次光线a的折射光线应平行，作出光线a经凸透镜后的光线经过K点的光路图，如图所示，所以应将凸透镜水平向左移动，

故答案为：①3.0；②见上图；③缩小；④水平向左。
①凸透镜有一个重要的光学性质，就是能使平行于主光轴的光线会聚于一点，这个点称之为焦点，它到光心的距离叫做焦距。
②光线b经凸透镜的光心后传播方向不改变；
③凸透镜成像规律之一：u＞2f时，凸透镜成倒立、缩小的实像；
④要使光线a经凸透镜后的光线经过K点，先作出其光路图然后即可知凸透镜移动方向。
认识凸透镜、学习凸透镜的光学性质，必须从认识它的基本概念入手，包括焦点、焦距、光心、主光轴等。
23.【答案】解：（1）根据同名磁极相互排斥，异名磁极相互吸引，可以判断电磁铁的右端是S极，左端是N极，如图1所示；
（2）电磁铁具有磁性，吸引铁块，铁块保持静止状态，但是有水平向右运动的趋势，根据静止的物体受到平衡力作用，所以铁块受到水平向左的摩擦力，如图2所示：


【解析】（1）根据磁极间的作用判断电磁铁的磁极。
（2）电磁铁有磁性，吸引铁块，铁块有向右移动的趋势，根据运动趋势判断铁块受到摩擦力方向。
从小磁针的磁极，分析电磁铁的磁极，从电磁铁的磁性分析铁块的运动趋势，再根据静止的物体受平衡力的作用判断铁块受到的摩擦力。
24.【答案】1.0

【解析】解：（1）已知动力F的方向竖直向上，物体M对硬尺的拉力为阻力，方向竖直向下；
因为动力大于阻力，所以动力臂小于阻力臂，支点O的位置在拉力作用点的左侧；
设支点O点到拉力F作用线的距离、动力臂为L，阻力臂为L+3.0dm，根据杠杆平衡条件可得：
F动L=F阻（L+3.0dm），即：6N×L=3N×（L+3.0dm）
解得：L=3.0dm，
则支点O在1.0dm处；
（2）从支点O作力F作用线的垂线，则支点到垂足的距离为F的力臂L，如图所示：
。
故答案为：（1）1.0；（2）如图所示。
（1）由题知，硬尺的质量不计，硬尺受到动力F的作用，方向竖直向上；物体M对硬尺的拉力为阻力，方向竖直向下；
因为动力大于阻力，所以动力臂小于阻力臂，据此确定支点的位置；设动力臂为L，求出阻力臂，根据杠杆平衡条件列出等式求出动力臂L，进而确定支点O的位置；
（2）力臂是指从支点到力的作用线的距离，据此画出动力臂。
本题考查了杠杆平衡条件的应用和力臂的画法，要知道力臂是支点到力的作用线的距离，关键是支点位置的确定。
25.【答案】1.5V  L2不能正常发光  不正确  两灯串联，若L2烧断，由串联电路的特点，LED也不亮  LED

【解析】解：（1）两灯串联，L1、L2的额定电压分别为2.5V、1.5V，因V2测两灯的电压，故电压表V2选用大量程与这两个灯串联，电压表V1选用小量程与L1并联，根据电路图连接实物图，如下所示：

（2）电路正确连接后，闭合开关，两灯发光，如图3，电压表V1的选用小量程，分度值为0.1V，示数为1.5V，V2的示数为2.8V，由串联电路电压的规律，L2的电压为：2.8V-1.5V=1.3V，L2不能正常发光；
（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，L2不亮。
①判断不正确；因两灯串联，若L2烧断，由串联电路的特点，LED也不亮；
②若LED烧断，V1与L2串联，L2不发光，V1测电源电压，因并联电路各支路互不影响，故V1、V2的示数均为4.4V，符合题意；
故闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是LED烧断。
故答案为：
（1）如上所示；
（2）1.5V；L2不能正常发光；
（3）①不正确；两灯串联，若L2烧断，由串联电路的特点，LED也不亮；②LED。
（1）两灯串联，根据L1、L2的额定电压，因V2测两灯的电压，由串联电路电压的规律确定电压表V2选用大量程与这两个灯串联，电压表V1选用小量程与L1并联，根据电路图连接实物图；
（2）根据电压表V1选用小量程确定分度值读数，由串联电路电压的规律得了L2的电压，据此分析；
（3）小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，L2不亮。
①根据串联电路一个用电器不工作队，另一个也不能工作分析；
②逐一分析每个选项，找出符合题意的答案。
本题考查根据要求连接实物图、串联电路电流、电压的规律及故障分析。
