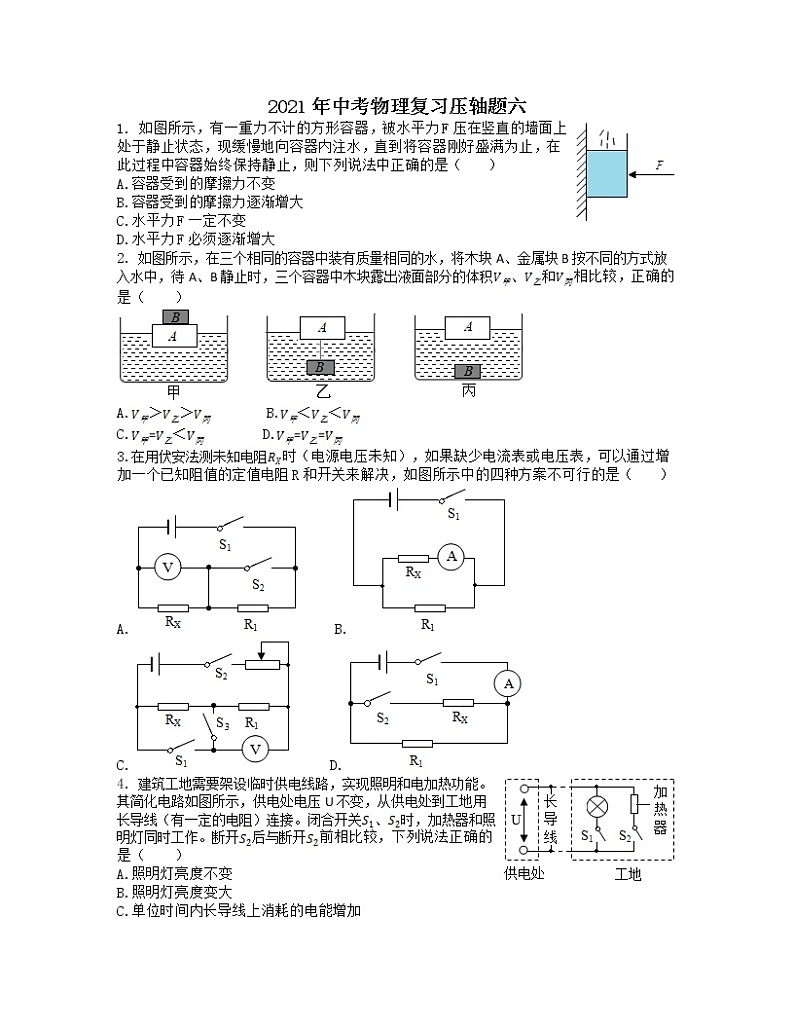

2021年中考物理复习压轴题六（含答案）

这是一份2021年中考物理复习压轴题六（含答案），共5页。试卷主要包含了在用伏安法测未知电阻时，2W等内容，欢迎下载使用。
A.容器受到的摩擦力不变
B.容器受到的摩擦力逐渐增大
C.水平力F一定不变
D.水平力F必须逐渐增大
2. 如图所示，在三个相同的容器中装有质量相同的水，将木块A、金属块B按不同的方式放入水中，待A、B静止时，三个容器中木块露出液面部分的体积、和相比较，正确的是（ ）
A.＞＞ B.＜＜
C.=＜ D.==
3.在用伏安法测未知电阻时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R和开关来解决，如图所示中的四种方案不可行的是（ ）
A. B.
C. D.
4. 建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有一定的电阻）连接。闭合开关、时，加热器和照明灯同时工作。断开后与断开前相比较，下列说法正确的是（ ）
A.照明灯亮度不变
B.照明灯亮度变大
C.单位时间内长导线上消耗的电能增加
D.单位时间内整个供电线路消耗的电能增加

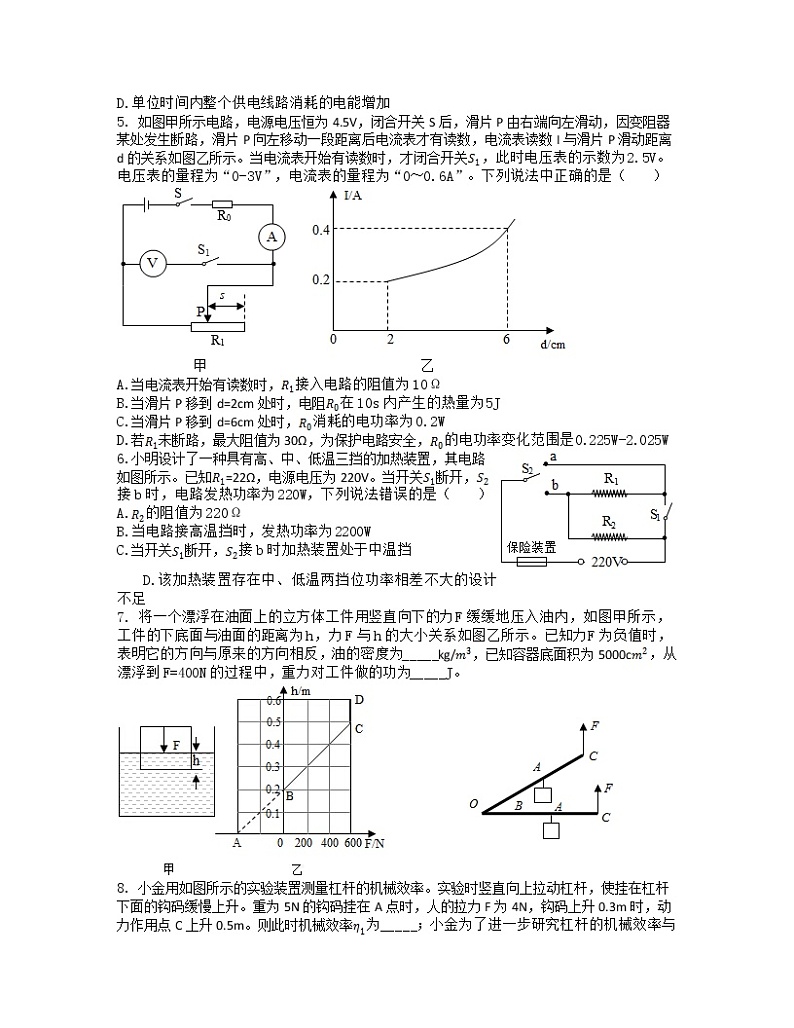

5. 如图甲所示电路，电源电压恒为4.5V，闭合开关S后，滑片P由右端向左滑动，因变阻器某处发生断路，滑片P向左移动一段距离后电流表才有读数，电流表读数I与滑片P滑动距离d的关系如图乙所示。当电流表开始有读数时，才闭合开关，此时电压表的示数为2.5V。电压表的量程为“0-3V”，电流表的量程为“0～0.6A”。下列说法中正确的是（ ）
A.当电流表开始有读数时，接入电路的阻值为10Ω
B.当滑片P移到d=2cm处时，电阻在10s内产生的热量为5J
C.当滑片P移到d=6cm处时，消耗的电功率为0.2W
D.若未断路，最大阻值为30Ω，为保护电路安全，的电功率变化范围是0.225W-2.025W
6.小明设计了一种具有高、中、低温三挡的加热装置，其电路如图所示。已知=22Ω，电源电压为220V。当开关断开，接b时，电路发热功率为220W，下列说法错误的是（ ）
A.的阻值为220Ω
B.当电路接高温挡时，发热功率为2200W
C.当开关断开，接b时加热装置处于中温挡
D.该加热装置存在中、低温两挡位功率相差不大的设计不足
7. 将一个漂浮在油面上的立方体工件用竖直向下的力F缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示。已知力F为负值时，表明它的方向与原来的方向相反，油的密度为_____kg/，已知容器底面积为5000c，从漂浮到F=400N的过程中，重力对工件做的功为_____J。
8. 小金用如图所示的实验装置测量杠杆的机械效率。实验时竖直向上拉动杠杆，使挂在杠杆下面的钩码缓慢上升。重为5N的钩码挂在A点时，人的拉力F为4N，钩码上升0.3m时，动力作用点C上升0.5m。则此时机械效率为_____；小金为了进一步研究杠杆的机械效率与哪些因素有关，仍用该实验装置，将钩码移到B点，再次缓慢提升杠杆，使动力作用点C仍然上升0.5m，问：有用功与第一次相比_____（选填“变大”“变小”或“不变”）；额外功与第一次相比_____（选填“变大”“变小”或“不变”），此时的机械效率_____（选填“大于”、“小于”或“等于”）。
9. 在研究物体浮沉条件的实验中，将一只鸡蛋浸没在水中，向水中缓慢加盐，直至盐不能再溶解为止，鸡蛋受到浮力F随盐水密度变化的图像如图（=）
（1）当盐水的密度小于时，鸡蛋处于_____（选填“漂浮”、“悬浮”或“沉底”）状态；
（2）盐水密度由增大到的过程中，鸡蛋受到的浮力_____（选填“变大”、“变小”或“不变”）；
（3）整个过程中鸡蛋受到的最小浮力F=_____。（用图像中已知的物理量字母和字母表示）。
10.如图所示是太阳能路灯，灯杆顶端是太阳能电池板，它能将太阳能转化为电能，并向灯杆下方的蓄电池充电，供夜晚路灯照明。若在一定时间内，太阳光辐射到该太阳能电池板上的能量为2.7×1J，这些能量经转化后，可供额定功率为30W的路灯正常工作70h，那么该太阳能路灯的能量转化效率是_____%。
11. （1）如图（a）杆秤是民间的一种测量工具。小李同学想探究杆秤的用法。他使用时将待测物体挂在秤钩上，秤钩在秤杆A点悬吊下来。用手拎住秤纽B或C（相当于支点），秤砣D在秤杆E上移动，当秤杆水平平衡时就可以在秤杆上读出被测物体的质量。
①在测量中，当被测物重量增加，要使杆秤平衡，秤砣D应该向_____（选填“左”或“右”）。
移动。若用秤纽C测量时，秤砣的质量为150g，秤杆的质量忽略不计，秤杆水平静止时，AC=5cm，CD=25cm，则被测物的质量为_____kg。
②根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C换到秤纽B时，最大测量值将变_____。
（2）接着小李同学用细线拴住一端粗、一端细的实心胡萝卜并悬挂起来，静止后胡萝卜的轴线水平，如图（b）甲所示；在拴线处沿竖直方向将胡萝卜切成A、B两段。A、B哪段重些呢？甲、乙、丙三个同学提出各自的猜想：甲认为：A较重；乙认为：B较重；丙认为：A、B一样重。
①物理老师设计了如图乙所示的实验，由此你可以判断_____同学的猜想是正确的（填“甲”、“乙”或“丙”）。
②根据图（b）乙的实验，小李同学还得出结论：只要满足“阻力×阻力作用点到支点的距离=动力×动力作用点到支点的距离”，杠杆就能平衡。
你认为这个结论_____（选填“是”或“不是”）正确的。若利用图（b）丙所示的装置，你通过怎样的实验操作来验证你的结论？答：_____。
12. 测体温是防疫期间的标配，同学们每天上学前也要测量体温，小明用的是电子体温计，他查阅百度得知.电子体温计的探测器是热敏电阻，其阻值随温度的变化而变化。小明买来一个热敏电阻，准备设计并制作一支模拟电子体温计。他计划先测出此热敏电阻在不同温度时的阻值，按照甲图所示连接了实验电路。为热敏电阻，实验时，置于温控箱（图中虚线区域）中。电源电压保持4V不变，为定值电阻，为电阻箱（0～999Ω）（可改变电阻并且能读出电阻值的装置），为单刀双掷开关，开关和闭合前，小明将电阻的阻值调到最大。
（1）小明首先调节温控箱的温度，使温度为32℃，闭合，将接2，读出电压表的示数为2.4V，接着将接1，调节电阻箱的阻值，使电压表示数为_____V，读出的阻值即为32℃时的阻值。
（2）逐渐升高温控箱的温度，根据上述方法测量出在不同温度时的阻值，小明依据所测数据画出的阻值随温度变化的图像如乙图所示。当的温度升至42℃时，闭合，将接2，电压表示数为3V，求定值电阻的阻值。
（3）小明想将电压表改装成温度显示仪（温度越高，示数越大），研究后确定如图丙的电路设计方案，如果将置于37.0℃的温控箱中，闭合开关，当电压表示数稳定后，求电压表示数（结果保留一位小数）。
2021年中考物理复习压轴题六
B
B
B
B
D
B
（1）0.8×10 3 ；（2）40
75%；变小；不变；大于
9、（1）沉底；（2）不变；（3）F 0 ；ρ A/ρ BF 0
10、28
右；0.75；变大；甲；这个结论不是正确的；为了验证这⼀观点，可将⼀侧的钩码拿掉，改用弹簧测力计来拉，保持拉力作用点到支点的距离不变，改变拉力的方向，仍使杠杆在水平位置平衡，比较拉力的大小，即可证明。
2.4；600Ω；2.7V
