电与我们的生活息息相关，电压一词对于我们也不陌生。
（1）什么是电压 （2）电压是从哪里来的

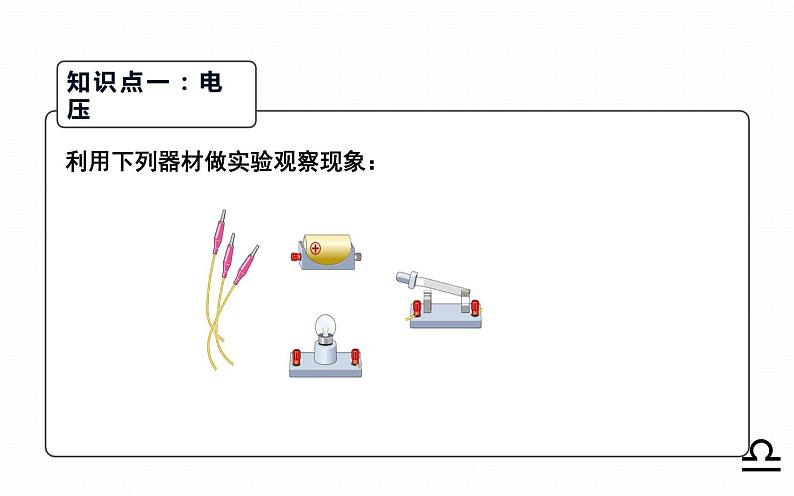

利用下列器材做实验观察现象：

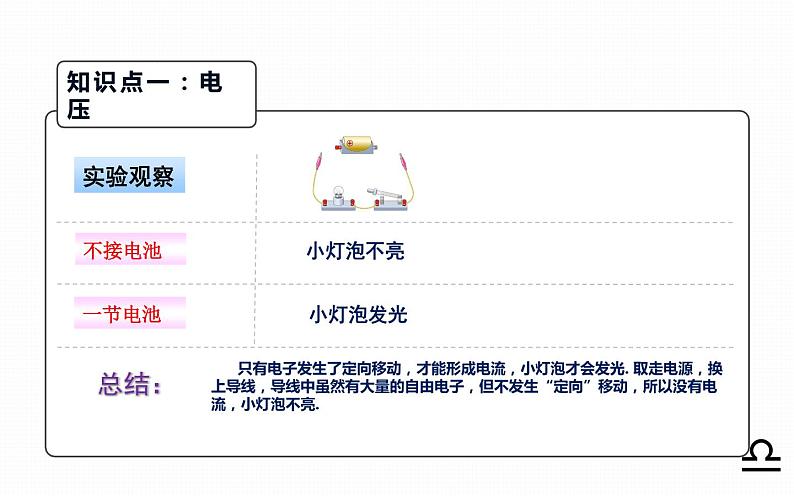

只有电子发生了定向移动，才能形成电流，小灯泡才会发光. 取走电源，换上导线，导线中虽然有大量的自由电子，但不发生“定向”移动，所以没有电流，小灯泡不亮.
没有电源时自由电子的运动情况

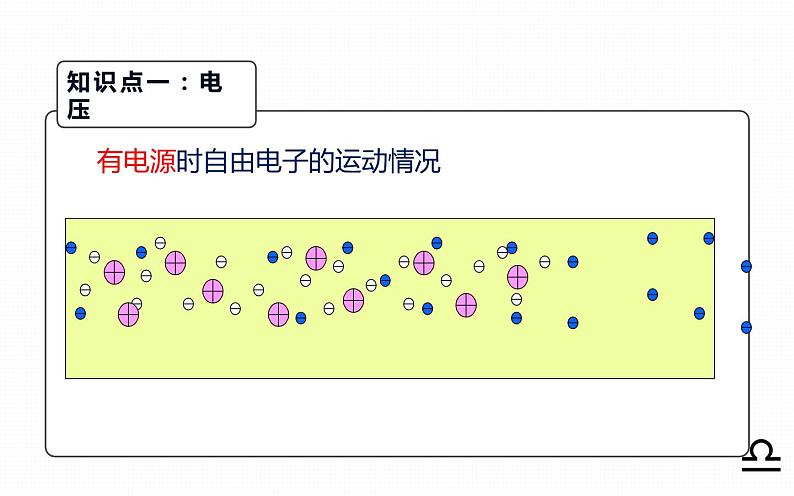

有电源时自由电子的运动情况

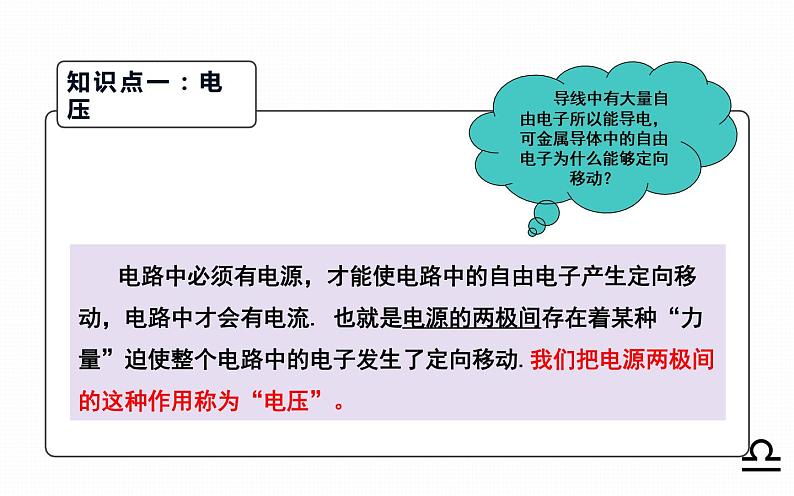

导线中有大量自由电子所以能导电，可金属导体中的自由电子为什么能够定向移动？
电路中必须有电源，才能使电路中的自由电子产生定向移动，电路中才会有电流. 也就是电源的两极间存在着某种“力量”迫使整个电路中的电子发生了定向移动.我们把电源两极间的这种作用称为“电压”。
1、电源 是提供电压的装置。2、电压 是电路中产生电流的原因。3、电流 的强弱跟电压有关。
千伏（kV）；毫伏（mV） 微伏（μV) 。换算：　　1 kV =1000 V = 103 V　　　　　1 mV =0.001 V= 10-3 V 1mV=1000 μV
伏特（vlt） ，简称伏（ V ）。
电源之父：伏特 （1745-1827）
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
一节干电池的电压一般为1.5V
一节铅蓄电池的电压是2V
对人体的安全电压：不高于36V
我国家庭电路 电压是220V
产生闪电时的电压：104～109V
大型发电机：1.5×104V
发生闪电的云层间电压可达1000kv
起电机的电火花可以击穿一张薄纸，它的两个放电球之间的电压也能达到几万伏特。
熟记几种常见的电压值：（记笔记）①1节干电池：______ V ②1节蓄电池：______V ③家庭电路：_______V ④对人体安全电压： _________V
例1 下列说法正确的是（ ）A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，而电流不是形成电压的原因。
电路中有电压，但是不构成通路，就不会有电流。
360伏 ＝ 千伏
3 600伏＝ 千伏
2.4×10－3千伏＝ 毫伏
电压的高低可以用电压表测量
请同学们从这两个电表中选出电压表(如图) 并说出选择的依据。
（1）测量直流低值电压的仪器；（2）通常采用（0~3 V）（0~15 V）两个量程。
4、接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。
1、指针在标尺左端置零。
如果正、负接线柱接反了会出现什么现象?
指针会反向偏转即向没有刻度的方向偏转.
正负极接反，不能测出L1两端的电压
与电源并联，电压表测的是电源两端的电压
与 L1 并联正负接线柱的接法也正确
与 L2并联测的是 L2两端的电压
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
确认电压表的量程与分度值(U0)；
根据电压表指针的位置,读取偏转的大格数(n1)与小格数(n2)；
求出被测电压的值：U=10·n1·U0+n2·U0
知识点三：电压表的读数
3.图中，三块电压表的示数各是多少？
1.电压：是形成电流的条件， 电压是由电源提供的。
2.电压表的使用方法：
（1）并联在所测电路的两端；
（3）选择合适的量程；
（2）使电流方向从“+”流入，从“-”流出；
（4）可以直接连到电源的正、负极上。
一、电压（符号U）1、电压的意义：要让一段电路中有电流，它的两端就要有电压，电源的作用就是给用电器两端提供电压。2、电压的单位：　国际单位：伏特（vlt） ，简称伏（ V ）　常用单位：千伏（kV）；毫伏（mV）　　 换算：　1 kV =1 000 V= 103 V　　　　　　　1 mV =0.001 V= 10-3 V二、电压表1、电压表：测量电压的仪器。2、电压表的电路符号：三、电压表的正确使用方法1、红色接线柱“+”接正极，黑色接线柱“—”接负极。2、电压表必须与用电器并联。(可以直接并联在电源两端)3、确认电压表量程，选择合适的量程接入电路。
1.在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计在 2~3V 之间).
电池的电压是 0.5V，铜片是电池的正极.
2.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示. 这个电池的电压是多少? 哪个金属片是电池的正极？
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
4.如图是一位同学所连的电路，他要测量小灯泡 L2两端的电压. 图中有一根导线接错了。 （1）请你找出这根接错的导线，在这根导线上打“ × ”（表示不要），并用笔重新画一根正确连接的导线。 （2）画出正确接线的电路图.
1.在下图所示的电路中，电压表所测的是哪只灯泡的电压？
电压表测L2两端的电压
例2 下列单位换算的过程和结果都正确的是（ ） A. 36V=36V ÷1000V ＝ B. 100V ＝100V ×1000mV ＝105V·mV C. 150mV ＝1500mV ×1000 ＝0.15V D. 3V＝
电压表测L1两端的电压
2.在下图所示的电路中，电压表所测的是 哪只灯泡的电压？
3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
如图所示电压表，若选用“ － ”和“15”两个接线柱，它的量程是_______，表盘上每一大格表示______ ，每一小格表示 ______，指针所指的示数是______ ，若选用“ － ”和“3”两个接线柱，它的量程是______ ，表盘上每一大格表示______ ，每一小格表示______ ，电压表的示数是______ 。
