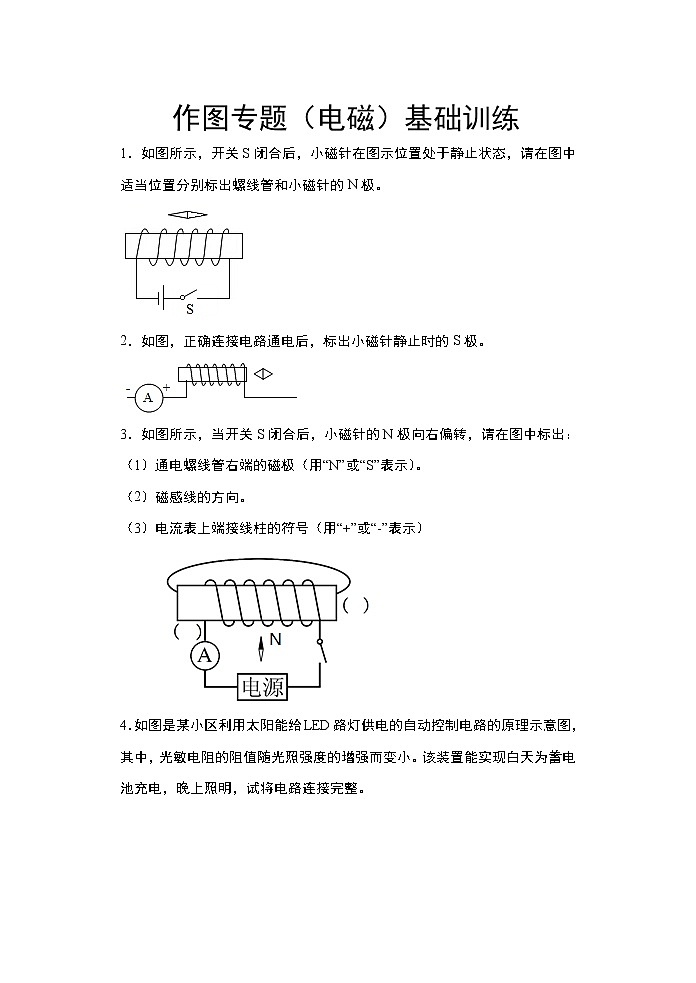

2021年中考物理二轮复习——作图专题（电磁）基础训练

这是一份2021年中考物理二轮复习——作图专题（电磁）基础训练，共11页。


2．如图，正确连接电路通电后，标出小磁针静止时的S极。
3．如图所示，当开关S闭合后，小磁针的N极向右偏转，请在图中标出：
（1）通电螺线管右端的磁极（用“N”或“S”表示）。
（2）磁感线的方向。
（3）电流表上端接线柱的符号（用“+”或“-”表示）
4．如图是某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图，其中，光敏电阻的阻值随光照强度的增强而变小。该装置能实现白天为蓄电池充电，晚上照明，试将电路连接完整。
5．如图所示，根据通电螺线管的电源正负极，标出磁感线的方向和小磁针的N、S极。
6．地球是一个大磁体，请在括号中标明箭头所指的小磁针的磁极（“N”或“S”）和标出图中磁感线的方向。
7．在一个圆纸盒里有一个条形磁体，圆纸盒外放一些小磁针，各磁针的指向如图所示（涂黑部分是小磁针的N极），画出圆纸盒里的磁体并标明N、S极。
8．根据图中的已知信息，用“+”“﹣”号标出电源ab的正极。
9．根据图中通电螺线管的N极，请标出小磁针的N极，并在括号内标出电源正、负极符号。
10．根据图中小磁针静止时的N、S极指向，标出电源的正、负极。
11．将磁体A靠近电磁铁，它们之间一条磁感线的形状如图，请标出电磁铁的N极、磁体A的S极和磁感线的方向。
12．如图是小磁针在通电电磁铁旁静止时所处的位置，请在图中标出电磁铁的N、S极和电流表的“”“”接线柱。
13．根据图中已标明的磁极，在A点标出磁感线方向，在括号内标出另一磁铁的磁极。
14．如图，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁铁用细线悬挂静止在如图位置。画出电阻丝的绕法并在“U”形管的两端标明磁极 。
15．为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。

16．如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。
17．如图所示，电路图未画完整，请根据图中所画出的磁感线，在通电螺线管上方B处填入电池组的符号，并标出通电螺线管A端的磁极。

18．如图所示，接通电源后，通电螺线管右边的条形磁体A向右摆动。请在图中标出条形磁体的S极和通电螺管的N极
19．如图所示是简单的火警自动报警装置所需的电路元件。其温控开关在常温时自动断开，当温度升高到某值时会自动闭合，当发生火警时红灯亮，电铃响；正常情况下只有绿灯亮。请按照图中的电路元件连接成自动报警电路。

20．(1)如图1甲所示，已知通电线圈的B端为N极，请在图中正确标出通电线圈A端磁感线的方向 ；如图1乙所示，接通电路后，位于通电线圈右侧的小磁针将 _____ (选填顺时针”或“逆时针”)旋转90度。
(2)如图2所示，线圈abcd位于磁场中。当K与1接通时，ab段导线受磁场力F的方向向上。请在图3中画出此时ab段导线受到的磁场力 。
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20． 逆时针
