2021年中考物理总复习：第3讲《光学作图》课件

这是一份2021年中考物理总复习：第3讲《光学作图》课件，共11页。PPT课件主要包含了第1题图，第2题图，第3题图，第4题图，第5题图，第6题图，第7题图，第8题图等内容，欢迎下载使用。

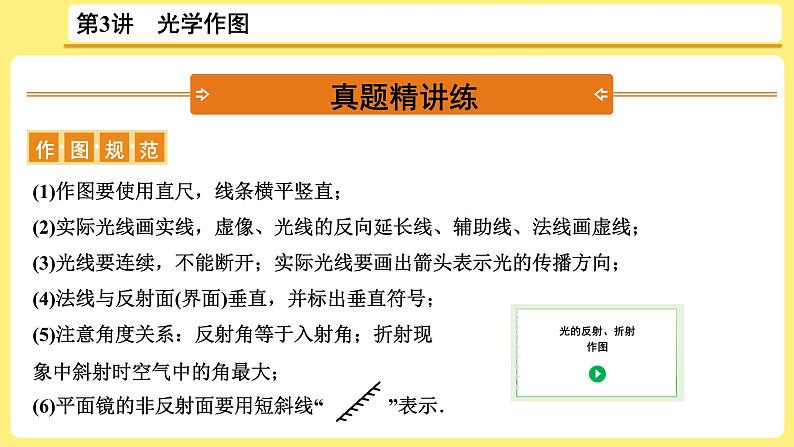

(1)作图要使用直尺，线条横平竖直； (2)实际光线画实线，虚像、光线的反向延长线、辅助线、法线画虚线； (3)光线要连续，不能断开；实际光线要画出箭头表示光的传播方向； (4)法线与反射面(界面)垂直，并标出垂直符号； (5)注意角度关系：反射角等于入射角；折射现象中斜射时空气中的角最大；(6)平面镜的非反射面要用短斜线“ ”表示．

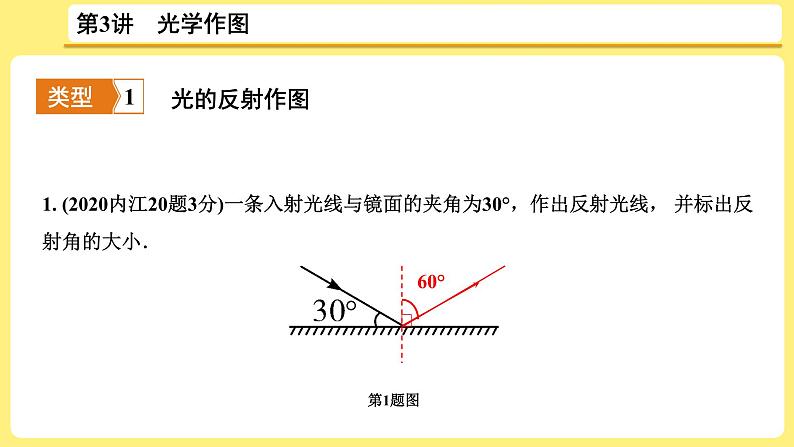

1. (2020内江20题3分)一条入射光线与镜面的夹角为30°，作出反射光线， 并标出反射角的大小．

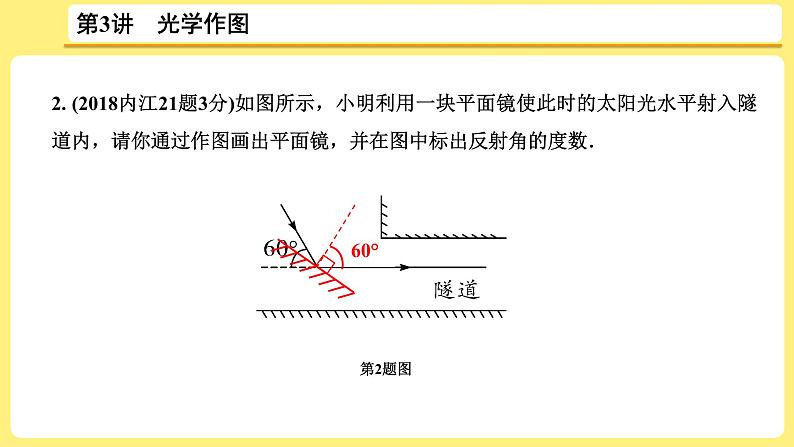

2. (2018内江21题3分)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．

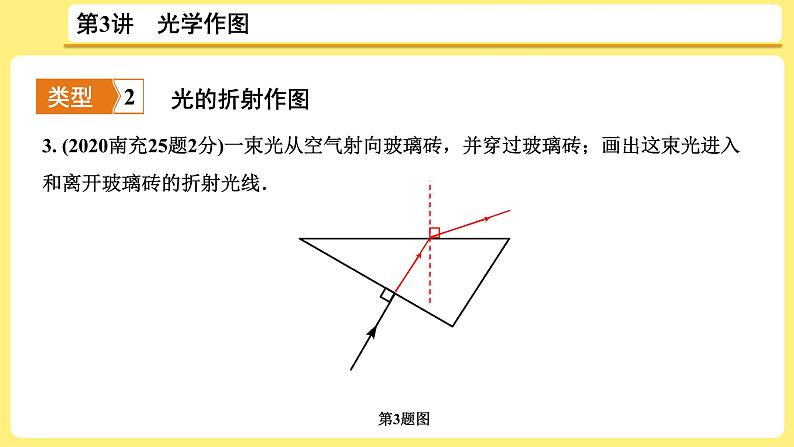

3. (2020南充25题2分)一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线．
4. (2019宜宾13题3分)如图所示，空气中一束光经过S点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图(不考虑玻璃砖的反射)．
5. (2017宜宾13题3分)如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．
6. 如图所示，已知光线在水面反射的光线OB，O为入射点．请作出其入射光线和进入水中的折射光线．
7. (2017南充20题2分)如图所示，光线AO从空气射到玻璃表面，请在图中画出反射光线OB和进入玻璃的折射光线OC.
8. 如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线(保留作图痕迹)．
