这是一份高中2 电势差背景图课件ppt，共20页。PPT课件主要包含了-1V，或者表示成，等势面等内容，欢迎下载使用。

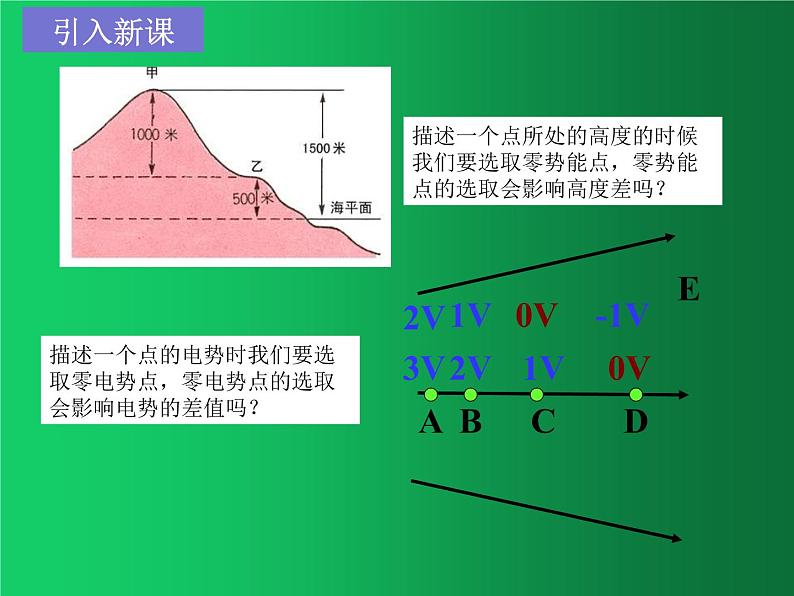

描述一个点所处的高度的时候我们要选取零势能点，零势能点的选取会影响高度差吗？
描述一个点的电势时我们要选取零电势点，零电势点的选取会影响电势的差值吗？

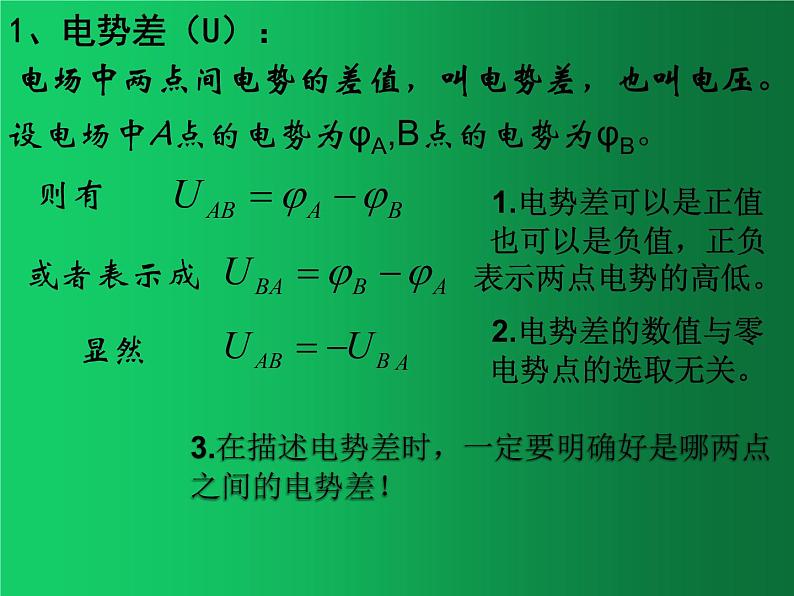

1、电势差（U）： 电场中两点间电势的差值，叫电势差，也叫电压。
3.在描述电势差时，一定要明确好是哪两点之间的电势差！
1.电势差可以是正值也可以是负值，正负表示两点电势的高低。
2.电势差的数值与零电势点的选取无关。
设电场中A点的电势为φA,B点的电势为φB。

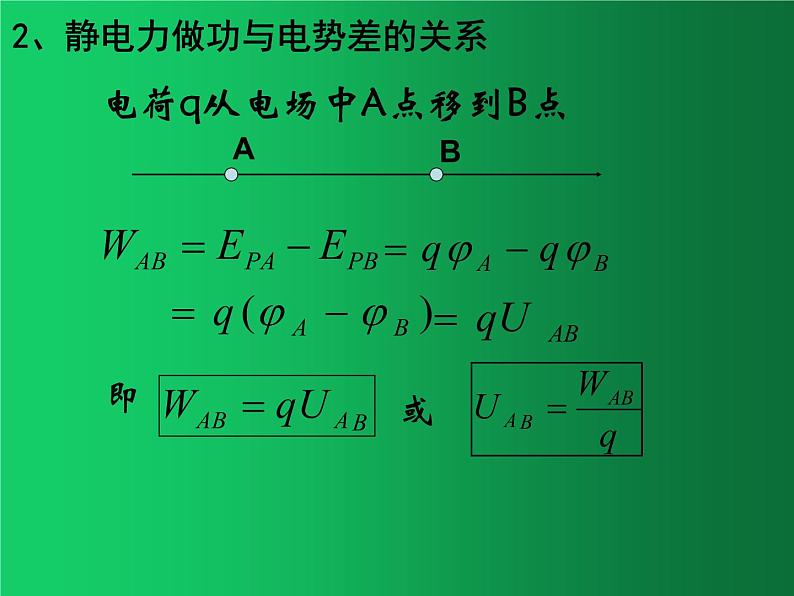

2、静电力做功与电势差的关系

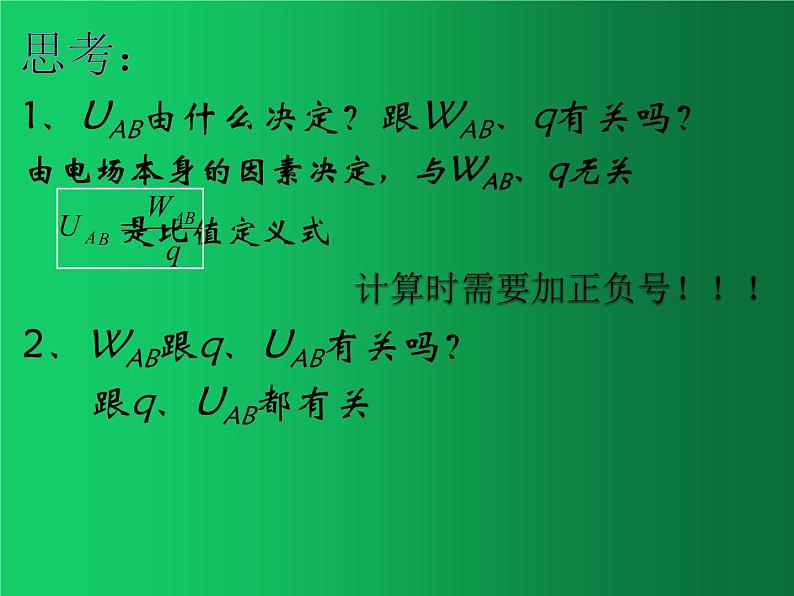

1、UAB由什么决定？跟WAB、q有关吗？由电场本身的因素决定，与WAB、q无关 是比值定义式2、WAB跟q、UAB有关吗？ 跟q、UAB都有关
计算时需要加正负号！！！

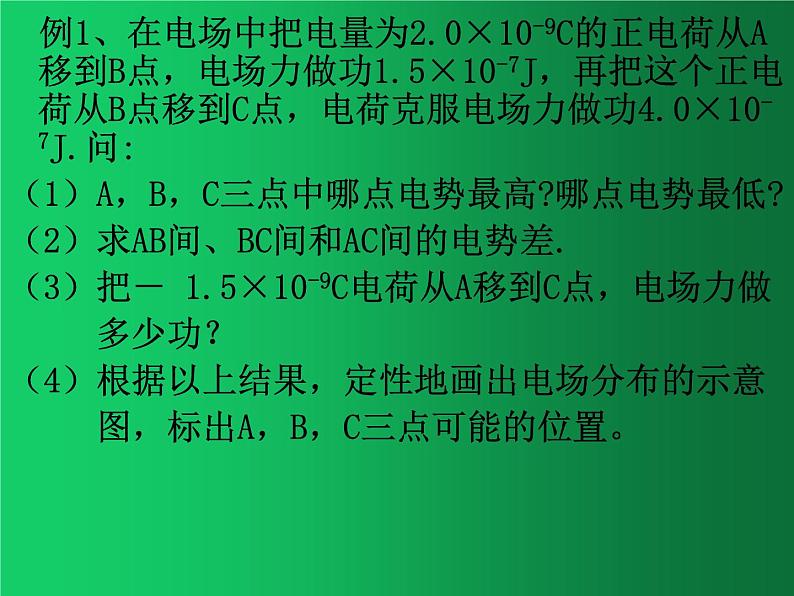

例1、在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:（1）A，B，C三点中哪点电势最高?哪点电势最低?（2）求AB间、BC间和AC间的电势差.（3）把－ 1.5×10-9C电荷从A移到C点，电场力做 多少功？（4）根据以上结果，定性地画出电场分布的示意 图，标出A，B，C三点可能的位置。

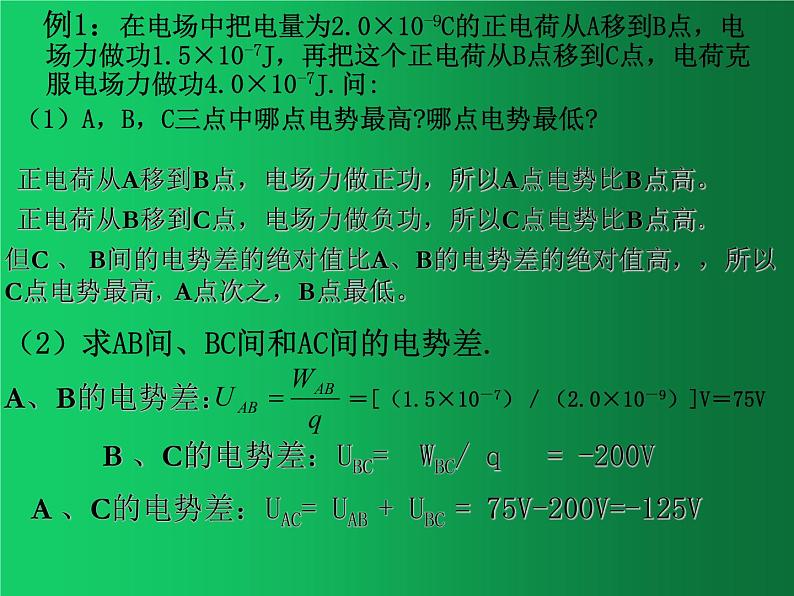

例1：在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:（1）A，B，C三点中哪点电势最高?哪点电势最低?
正电荷从A移到B点，电场力做正功，所以A点电势比B点高。
正电荷从B移到C点，电场力做负功，所以C点电势比B点高。
但C 、 B间的电势差的绝对值比A、B的电势差的绝对值高，，所以C点电势最高，A点次之，B点最低。
（2）求AB间、BC间和AC间的电势差.
A、B的电势差：
＝[（1.5×10－7）／（2.0×10－9）]V＝75V
B 、C的电势差：UBC= WBC/ q = -200V
A 、C的电势差：UAC= UAB + UBC = 75V-200V=-125V

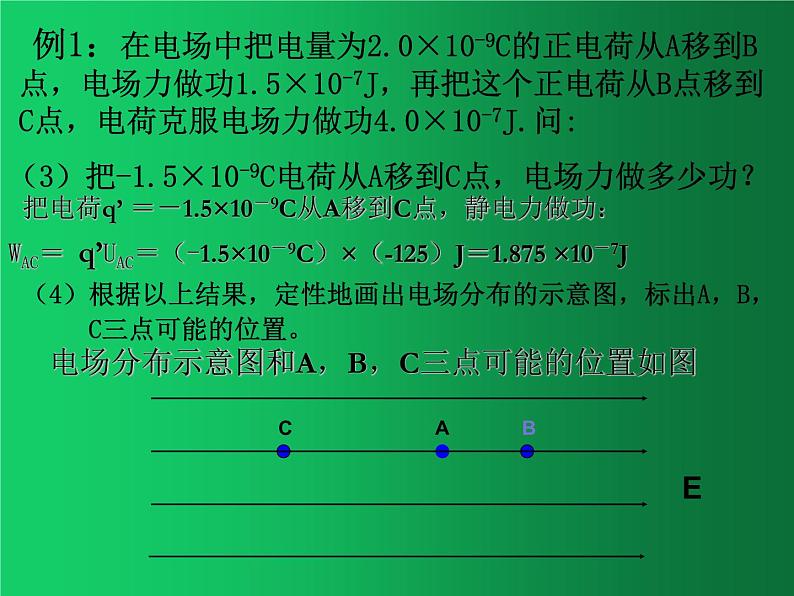

例1：在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:
（3）把-1.5×10-9C电荷从A移到C点，电场力做多少功？
把电荷q’ ＝－1.5×10－9C从A移到C点，静电力做功：
WAC＝ q’UAC＝（-1.5×10－9C）×（-125）J＝1.875 ×10－7J
（4）根据以上结果，定性地画出电场分布的示意图，标出A，B， C三点可能的位置。
电场分布示意图和A，B，C三点可能的位置如图
1．关于电势差和电场力作功的说法中，正确的是 ( )A．电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定B．电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电量决定C．电势差是矢量，电场力作的功是标量D．在匀强电场中与电场线垂直方向上任意两点的电势差均为零
2、下列关于电场的描述，正确的是： A、电场中某点电势的大小、正负与零电势点的选 取有关 B、电场中两点间的电势差与零电势点的选取有关 C、同一点电荷在电场中的不同点时，电荷的电势 能较大处电势一定较高 D、同一点电荷在电场中任两点间移动时，若电场 力做功相同，则两点间的电势差相同
地理上，等高线表示地势的高低。在电场中常用等势面来表示电势的高低。电场中电势相同的各点构成的面叫做等势面
【约定】为了使等势面能够反映电场的强弱，通常使相邻等势面之间的电势差相等—等差等势面
1、几种典型电场的等势面：
（1）点电荷电场中的等势面：以点电荷为球心的一簇球面（2）离正点电荷越远电势越低，若以无穷远处为0电势，正点电荷到无穷远之间的点的电势为正（3）离负点电荷越远电势越高，若以无穷远处为0电势，负点电荷到无穷远之间的点的电势为负
（1）等量异种点电荷电场中的等势面：两簇对称曲面
（2）若规定无限远处电势为0，则中垂线上各点电势为0，那么在中垂线上移动电荷，静电力不做功。
2、等量异种点电荷电场中的等势面
（3）两点电荷连线上，从正点电荷指向负点电荷，电势越来越低
（1）等量同种点电荷电场中的等势面：两簇对称曲面
（2）等量正的点电荷形成的电场中，在连线上，中点O的电势最低，在中垂线上，O的电势最高
3、等量同种点电荷电场中的等势面
（3）等量负的点电荷形成的电场中，在连线上，中点O的电势最高，在中垂线上，O的电势最低
4、匀强电场中的等势面：垂直于电场线的一簇平面
5、带电导体周围的电场和等势面
1、在同一等势面上，任何两点的电势都相等2、在同一等势面上的任意两点间移动电荷，电场力不做功；3、等势面一定跟电场线垂直，4、电场线总是从电势高的等势面指向电势低的等势面5、任意两个等势面都不会相交；6、沿电场线方向电势降低最快7、等势面越密集的地方，电场线越密集，电场强度越大8、地球也是一个等势体，因此往往选地球的电势为零
描述一个点所处的高度的时候我们要选取零势能点，零势能点的选取会影响高度差吗？
描述一个点的电势时我们要选取零电势点，零电势点的选取会影响电势的差值吗？
1、电势差（U）： 电场中两点间电势的差值，叫电势差，也叫电压。
3.在描述电势差时，一定要明确好是哪两点之间的电势差！
1.电势差可以是正值也可以是负值，正负表示两点电势的高低。
2.电势差的数值与零电势点的选取无关。
设电场中A点的电势为φA,B点的电势为φB。
2、静电力做功与电势差的关系
1、UAB由什么决定？跟WAB、q有关吗？由电场本身的因素决定，与WAB、q无关 是比值定义式2、WAB跟q、UAB有关吗？ 跟q、UAB都有关
计算时需要加正负号！！！
例1、在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:（1）A，B，C三点中哪点电势最高?哪点电势最低?（2）求AB间、BC间和AC间的电势差.（3）把－ 1.5×10-9C电荷从A移到C点，电场力做 多少功？（4）根据以上结果，定性地画出电场分布的示意 图，标出A，B，C三点可能的位置。
例1：在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:（1）A，B，C三点中哪点电势最高?哪点电势最低?
正电荷从A移到B点，电场力做正功，所以A点电势比B点高。
正电荷从B移到C点，电场力做负功，所以C点电势比B点高。
但C 、 B间的电势差的绝对值比A、B的电势差的绝对值高，，所以C点电势最高，A点次之，B点最低。
（2）求AB间、BC间和AC间的电势差.
A、B的电势差：
＝[（1.5×10－7）／（2.0×10－9）]V＝75V
B 、C的电势差：UBC= WBC/ q = -200V
A 、C的电势差：UAC= UAB + UBC = 75V-200V=-125V
例1：在电场中把电量为2.0×10-9C的正电荷从A移到B点，电场力做功1.5×10-7J，再把这个正电荷从B点移到C点，电荷克服电场力做功4.0×10-7J.问:
（3）把-1.5×10-9C电荷从A移到C点，电场力做多少功？
把电荷q’ ＝－1.5×10－9C从A移到C点，静电力做功：
WAC＝ q’UAC＝（-1.5×10－9C）×（-125）J＝1.875 ×10－7J
（4）根据以上结果，定性地画出电场分布的示意图，标出A，B， C三点可能的位置。
电场分布示意图和A，B，C三点可能的位置如图
1．关于电势差和电场力作功的说法中，正确的是 ( )A．电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定B．电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电量决定C．电势差是矢量，电场力作的功是标量D．在匀强电场中与电场线垂直方向上任意两点的电势差均为零
2、下列关于电场的描述，正确的是： A、电场中某点电势的大小、正负与零电势点的选 取有关 B、电场中两点间的电势差与零电势点的选取有关 C、同一点电荷在电场中的不同点时，电荷的电势 能较大处电势一定较高 D、同一点电荷在电场中任两点间移动时，若电场 力做功相同，则两点间的电势差相同
地理上，等高线表示地势的高低。在电场中常用等势面来表示电势的高低。电场中电势相同的各点构成的面叫做等势面
【约定】为了使等势面能够反映电场的强弱，通常使相邻等势面之间的电势差相等—等差等势面
1、几种典型电场的等势面：
（1）点电荷电场中的等势面：以点电荷为球心的一簇球面（2）离正点电荷越远电势越低，若以无穷远处为0电势，正点电荷到无穷远之间的点的电势为正（3）离负点电荷越远电势越高，若以无穷远处为0电势，负点电荷到无穷远之间的点的电势为负
（1）等量异种点电荷电场中的等势面：两簇对称曲面
（2）若规定无限远处电势为0，则中垂线上各点电势为0，那么在中垂线上移动电荷，静电力不做功。
2、等量异种点电荷电场中的等势面
（3）两点电荷连线上，从正点电荷指向负点电荷，电势越来越低
（1）等量同种点电荷电场中的等势面：两簇对称曲面
（2）等量正的点电荷形成的电场中，在连线上，中点O的电势最低，在中垂线上，O的电势最高
3、等量同种点电荷电场中的等势面
（3）等量负的点电荷形成的电场中，在连线上，中点O的电势最高，在中垂线上，O的电势最低
4、匀强电场中的等势面：垂直于电场线的一簇平面
5、带电导体周围的电场和等势面
1、在同一等势面上，任何两点的电势都相等2、在同一等势面上的任意两点间移动电荷，电场力不做功；3、等势面一定跟电场线垂直，4、电场线总是从电势高的等势面指向电势低的等势面5、任意两个等势面都不会相交；6、沿电场线方向电势降低最快7、等势面越密集的地方，电场线越密集，电场强度越大8、地球也是一个等势体，因此往往选地球的电势为零
