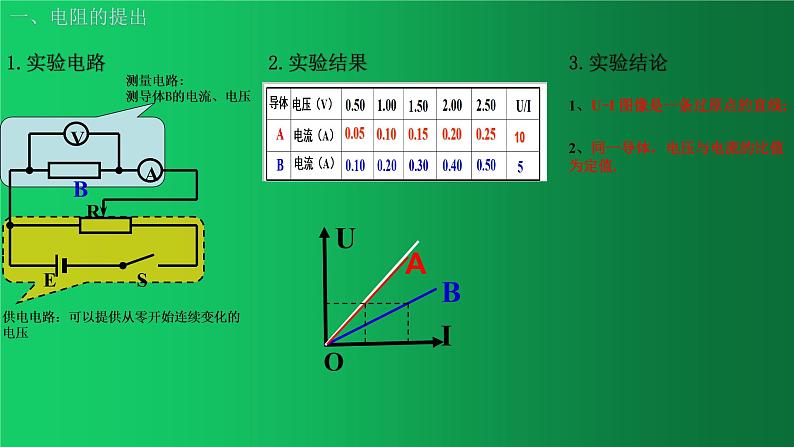

供电电路：可以提供从零开始连续变化的电压
测量电路:测导体B的电流、电压
1、U-I 图像是一条过原点的直线;
2、同一导体，电压与电流的比值为定值.
1、定义： 导体两端的电压与通过导体的电流大小之比.
国际单位制中 欧姆（Ω）常用的单位还有千欧(kΩ)、兆欧(MΩ)，
4、物理意义：反映导体对电流阻碍作用的大小.
(比值定义，R只与导体本身性质有关)
5、导体U－I图像的斜率反映电阻大小.
例1　(多选)下列判断正确的是A.由I＝ 知，U一定时，通过一段导体的电流跟导体的电阻成反比B.由I＝ 可知，通过一段导体的电流跟加在它两端的电压成正比C.由R＝ 可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R 与I成反比D.对给定的导体，比值 是个定值，反映了导体本身的性质
例2、已知两个导体的电阻之比R1∶R2＝2∶1，那么A.若两导体两端电压相等，则I1∶I2＝2∶1B.若两导体两端电压相等，则I1∶I2＝1∶2C.若导体中电流相等，则U1∶U2＝2∶1D.若导体中电流相等，则U1∶U2＝1∶2
解析　当电压相等时，由I＝ 得I1∶I2＝R2∶R1＝1∶2，B正确，A错误；当电流相等时，由U＝IR得，U1∶U2＝R1∶R2＝2∶1，C正确，D错误.
二、影响导体电阻的因素
(1)四段导体串联接入电路，每段导体两端 的电压与电阻有什么关系？
(2)对比导体a和b说明电阻和长度 什么关系？
(3)对比导体a和c说明什么？
导体电阻和横截面积成反比　
(4)对比导体a和d说明什么？
同种材料的导体，其电阻R与它的长度l成正比，与它的横截面积S成反比；导体电阻还与构成它的材料有关。
1.适用于粗细均匀的金属导体或浓度均匀的电解液、等离子体；
2.注意长度l是沿电流方向且接入电路的长度，S是垂直电流的横截面积；
人教版高中物理必修第三册第十一章第2节导体的电阻（共23张PPT）【完美版】
例3、电阻率 ，厚度为d=0.5m，表面为边长L=1m的正方形，电流方向如图，求导体的电阻 ？
例4、有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c.电流沿以下方向流过该金属电阻，其中电阻的阻值最小的是
解析　长方体的体积V＝Sl不变，根据电阻定律R＝ ，电阻的阻值最小的应该是横截面积最大、长度最短的，由于a>b>c，故A符合题意.
二、影响导体电阻的因素---了解电阻率
1986年----柏诺兹()和缪勒(k.a.müller)----铜的氧化物材料可在44K（-229.150C）
1987年--华裔美籍朱经武以及中国科学家赵忠贤---忆一钡一铜一氧系材料---温度提高到90K（-183.150C）
2019年--芝加哥大学国际研究团队的科学家---镧超级氢化物的材料---高压下-230C
若干年以后----在听课的某位同学---某种材料--室温
1.电阻率是反映导体导电性能的物理量，是导体材料本身的属性，与导体的形状、大小无关
3.电阻与温度的关系：
金属的电阻率随温度的升高而增大；（如箔丝做成电阻温度计）
有些合金不随温度变化；（如锰铜合金标准电阻）
一些金属在温度特别低时电阻降为0，称为超导现象
在实际应用中，常用横坐标表示电压U，纵坐标表示电流I，这样画出的I-U图像叫作导体的伏安特性曲线。
伏安特性曲线是一条通过坐标原点的直线的电学元件叫做线性元件；伏安特性曲线不是直线的电学元件叫做非线性元件。
思考：伏安特性图线是直线时，斜率的物理意义是什么？
提示：I－U图像是曲线时，导体某状态的电阻等于图线上点A(UA，IA)与坐标原点连线的斜率的倒数，而不等于该点切线斜率的倒数.
思考：I－U图像是曲线时，如何计算曲线上A点的电阻？
例5　(多选)如图6所示，为某一金属导体的伏安特性曲线，由图像可知A.该导体的电阻随电压的升高而增大B.该导体的电阻随电压的升高而减小C.导体两端电压为2 V时，电阻为0.5 ΩD.导体两端电压为2 V时，电阻为1 Ω
解析　该导体的伏安特性曲线为曲线，但根据R＝ 知，某点与原点连线的斜率的倒数表示电阻，故可知U＝2 V时，R＝ Ω＝1 Ω，且导体电阻随电压升高而增大，故A、D正确.
例6、(多选)下列说法中正确的是A.据R＝ 可知，若通过导体的电流不变，加在电阻两端的电压变为原来的2 倍时，导体的电阻也变为原来的2倍B.导体的电阻是其本身的属性，通过导体的电流及加在导体两端的电压改变 时导体的电阻不变C.据ρ＝ 可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比， 与导体的长度l成反比D.导体的电阻率与导体的长度l、横截面积S、导体的电阻R皆无关
例7.两根同种材料制成的导线，质量之比为2∶1，长度之比为3∶1，则它们的电阻之比为A.1∶4 B.4∶1 C.9∶2 D.2∶9
解析　两根同种材料制成的导线，质量之比为2∶1，则它们的体积之比是2∶1，长度之比为3∶1，
例8.(对伏安特性曲线的理解)(多选)如图9所示，A、B、C为三个通电导体的I－U关系图像.由图可知A.三个导体的电阻关系为RA＞RB＞RCB.三个导体的电阻关系为RA＜RB＜RCC.若在导体B两端加上10 V的电压， 通过导体B的电流是2.5 AD.若在导体B两端加上10 V的电压， 通过导体B的电流是40 A
例9、如图3甲为一测量电解液电阻率的玻璃容器，P、Q为电极，设a＝1 m，b＝0.2 m，c＝0.1 m，当里面注满某电解液，且P、Q间加上电压后，其U－I图线如图乙所示，当U＝10 V时，电解液的电阻率ρ是多少？
解析　由题图乙可求得U＝10 V时，
由题图甲可知电解液长为l＝a＝1 m，横截面积为S＝bc＝0.02 m2，
