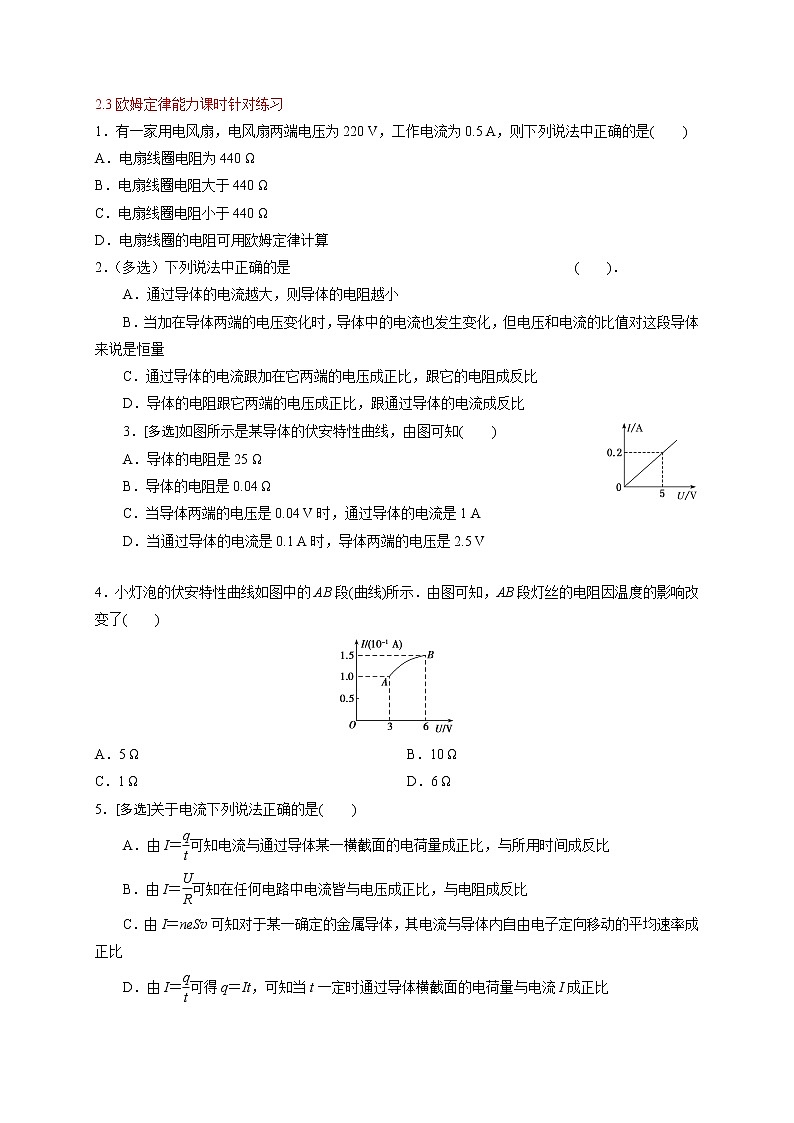

人教版 (新课标)选修3选修3-1第二章 恒定电流3 欧姆定律同步练习题
展开
这是一份人教版 (新课标)选修3选修3-1第二章 恒定电流3 欧姆定律同步练习题，共7页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
A．电扇线圈电阻为440 Ω
B．电扇线圈电阻大于440 Ω
C．电扇线圈电阻小于440 Ω
D．电扇线圈的电阻可用欧姆定律计算
2．（多选）下列说法中正确的是( )．
A．通过导体的电流越大，则导体的电阻越小
B．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说是恒量
C．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比
D．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比
3．[多选]如图所示是某导体的伏安特性曲线，由图可知( )
A．导体的电阻是25 Ω
B．导体的电阻是0.04 Ω
C．当导体两端的电压是0.04 V时，通过导体的电流是1 A
D．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V
4．小灯泡的伏安特性曲线如图中的AB段(曲线)所示．由图可知，AB段灯丝的电阻因温度的影响改变了( )
A．5 Ω B．10 Ω
C．1 Ω D．6 Ω
5．[多选]关于电流下列说法正确的是( )
A．由I＝eq \f(q,t)可知电流与通过导体某一横截面的电荷量成正比，与所用时间成反比
B．由I＝eq \f(U,R)可知在任何电路中电流皆与电压成正比，与电阻成反比
C．由I＝neSv可知对于某一确定的金属导体，其电流与导体内自由电子定向移动的平均速率成正比
D．由I＝eq \f(q,t)可得q＝It，可知当t一定时通过导体横截面的电荷量与电流I成正比

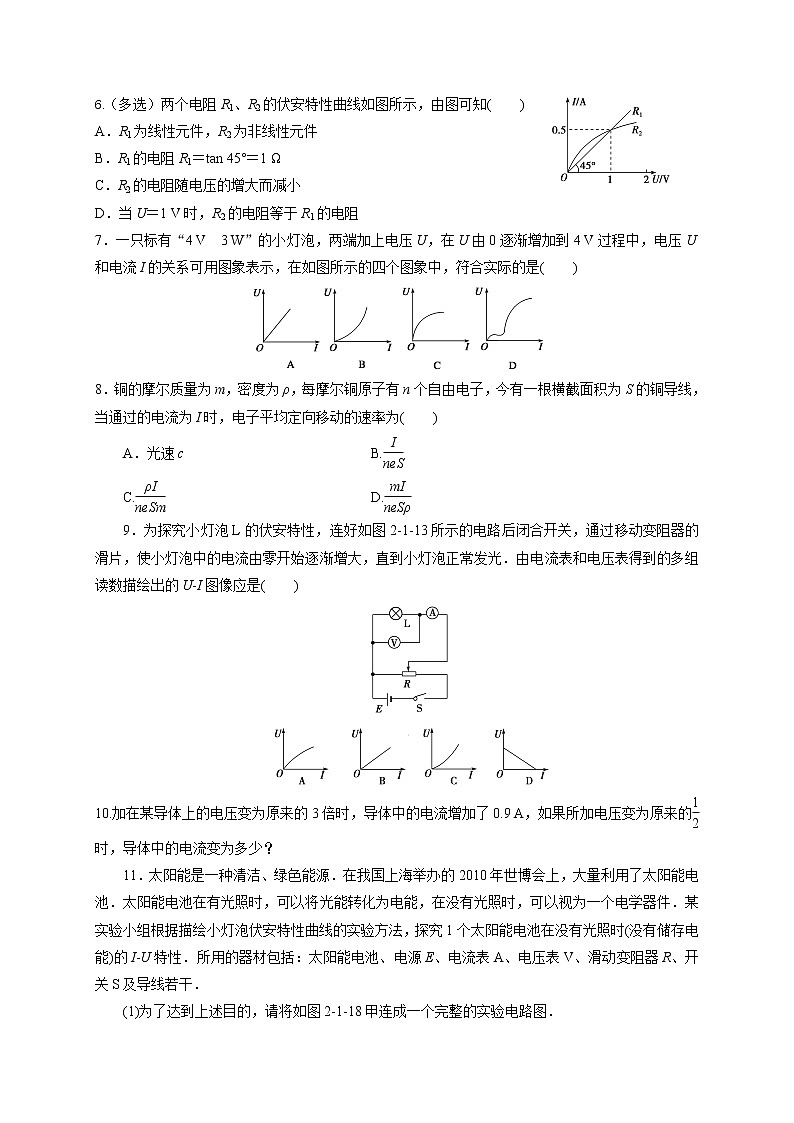

6.（多选）两个电阻R1、R2的伏安特性曲线如图所示，由图可知( )
A．R1为线性元件，R2为非线性元件
B．R1的电阻R1＝tan 45°＝1 Ω
C．R2的电阻随电压的增大而减小
D．当U＝1 V时，R2的电阻等于R1的电阻
7．一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系可用图象表示，在如图所示的四个图象中，符合实际的是( )
8．铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为( )
A．光速c B.eq \f(I,neS)
C.eq \f(ρI,neSm) D.eq \f(mI,neSρ)
9．为探究小灯泡L的伏安特性，连好如图2113所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的UI图像应是( )
10.加在某导体上的电压变为原来的3倍时，导体中的电流增加了0.9 A，如果所加电压变为原来的eq \f(1,2)时，导体中的电流变为多少？
11．太阳能是一种清洁、绿色能源．在我国上海举办的2010年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据描绘小灯泡伏安特性曲线的实验方法，探究1个太阳能电池在没有光照时(没有储存电能)的IU特性．所用的器材包括：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S及导线若干．
(1)为了达到上述目的，请将如图2118甲连成一个完整的实验电路图．

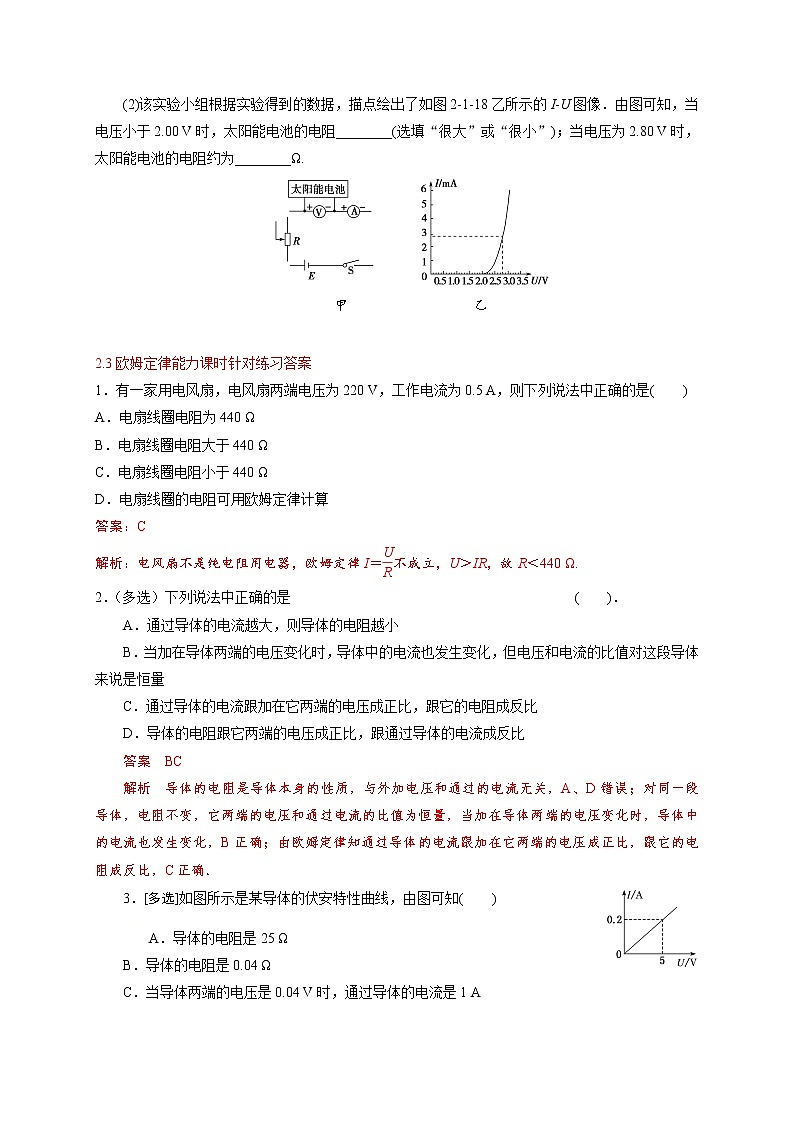

(2)该实验小组根据实验得到的数据，描点绘出了如图2118乙所示的IU图像．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(选填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________Ω.
甲 乙
2.3欧姆定律能力课时针对练习答案
1．有一家用电风扇，电风扇两端电压为220 V，工作电流为0.5 A，则下列说法中正确的是( )
A．电扇线圈电阻为440 Ω
B．电扇线圈电阻大于440 Ω
C．电扇线圈电阻小于440 Ω
D．电扇线圈的电阻可用欧姆定律计算
答案：C
解析：电风扇不是纯电阻用电器，欧姆定律I＝eq \f(U,R)不成立，U＞IR，故R＜440 Ω.
2．（多选）下列说法中正确的是( )．
A．通过导体的电流越大，则导体的电阻越小
B．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说是恒量
C．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比
D．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比
答案 BC
解析 导体的电阻是导体本身的性质，与外加电压和通过的电流无关，A、D错误；对同一段导体，电阻不变，它两端的电压和通过电流的比值为恒量，当加在导体两端的电压变化时，导体中的电流也发生变化，B正确；由欧姆定律知通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比，C正确．
3．[多选]如图所示是某导体的伏安特性曲线，由图可知( )
A．导体的电阻是25 Ω
B．导体的电阻是0.04 Ω
C．当导体两端的电压是0.04 V时，通过导体的电流是1 A
D．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V
答案：AD
解析： IU图像的斜率表示电阻的倒数，故导体的电阻R＝eq \f(5,0.2) Ω＝25 Ω，故A正确，B错误；由欧姆定律可以知道，当导体两端的电压为0.04 V时，通过导体的电流I＝eq \f(0.04,25) A＝0.001 6 A，故C错误；由欧姆定律可以知道，当电流为0.1 A时，导体两端的电压U＝IR＝0.1×25 V＝2.5 V，故D正确。
4．小灯泡的伏安特性曲线如图中的AB段(曲线)所示．由图可知，AB段灯丝的电阻因温度的影响改变了( )
A．5 Ω B．10 Ω
C．1 Ω D．6 Ω
答案：B
解析：由电阻的定义知
A点的电阻为RA＝eq \f(3,0.1) Ω＝30 Ω，
B点的电阻为RB＝eq \f(6,0.15) Ω＝40 Ω，
从A至B段电阻改变为10 Ω，故B正确，A、C、D错误．
5．[多选]关于电流下列说法正确的是( )
A．由I＝eq \f(q,t)可知电流与通过导体某一横截面的电荷量成正比，与所用时间成反比
B．由I＝eq \f(U,R)可知在任何电路中电流皆与电压成正比，与电阻成反比
C．由I＝neSv可知对于某一确定的金属导体，其电流与导体内自由电子定向移动的平均速率成正比
D．由I＝eq \f(q,t)可得q＝It，可知当t一定时通过导体横截面的电荷量与电流I成正比
答案：CD
解析： I＝eq \f(q,t)是电流的定义式，I与q和t无关，故A错；欧姆定律I＝eq \f(U,R)只适用于纯电阻电路，故B错；电流在微观上与n、e、S、v有关，I＝neSv，故C正确；电路中通过某一横截面的电荷量q由I和t决定，故D正确。
6.（多选）两个电阻R1、R2的伏安特性曲线如图所示，由图可知( )
A．R1为线性元件，R2为非线性元件
B．R1的电阻R1＝tan 45°＝1 Ω
C．R2的电阻随电压的增大而减小
D．当U＝1 V时，R2的电阻等于R1的电阻
答案：AD
解析：由图可知R1的伏安特性曲线为过原点的直线，故R1为线性元件，R2的伏安特性曲线是曲线，故R2是非线性元件，A正确．R1的电阻不等于tan 45°，应为U与I的比值，大小为2 Ω，B错误．R2为非线性元件，其某时刻的电阻大小仍等于此时刻U与I的比值，D正确．由图可知R2随电压增大而增大，C错误．
7．一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系可用图象表示，在如图所示的四个图象中，符合实际的是( )
答案 B
解析 本题应考虑灯丝的电阻随温度的变化关系，随着电压升高，电流增大，灯丝的电功率增大，温度升高，电阻率也将随之增大，电阻增大．
8．铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为( )
A．光速c B.eq \f(I,neS)
C.eq \f(ρI,neSm) D.eq \f(mI,neSρ)
答案D
【解析】 假设电子定向移动的速率为v，那么在t时间内通过导体横截面的自由电子数相当于在体积vtS中的自由电子数，而体积为vtS的铜的质量为vtSρ，摩尔数为eq \f(vtSρ,m)，所以电荷量q＝eq \f(vtSρne,m)，因电流I＝eq \f(q,t)＝eq \f(vSρne,m)，于是得到v＝eq \f(mI,neSρ).
9．为探究小灯泡L的伏安特性，连好如图2113所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的UI图像应是( )
【答案】 C
【解析】 由于灯丝的电阻随温度的升高而增大，故电压升高时，电阻变大，UI图像的斜率越来越大，故C正确．
10.加在某导体上的电压变为原来的3倍时，导体中的电流增加了0.9 A，如果所加电压变为原来的eq \f(1,2)时，导体中的电流变为多少？
答案：0.225 A
解析：设导体电阻为R，导体上原来的电压为U0，通过的电流为I0，则当电压变为原来的3倍时，由欧姆定律得I0＝eq \f(U0,R)，I0＋0.9 A＝eq \f(3U0,R)
由以上两式解得eq \f(U0,R)＝0.45 A．
当电压为eq \f(1,2)U0时，I＝eq \f(\f(U0,2),R)＝eq \f(1,2)×0.45 A＝0.225 A.
11．太阳能是一种清洁、绿色能源．在我国上海举办的2010年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据描绘小灯泡伏安特性曲线的实验方法，探究1个太阳能电池在没有光照时(没有储存电能)的IU特性．所用的器材包括：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S及导线若干．
(1)为了达到上述目的，请将如图2118甲连成一个完整的实验电路图．
(2)该实验小组根据实验得到的数据，描点绘出了如图2118乙所示的IU图像．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(选填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________Ω.
甲 乙
【答案】 (1)见解析
(2)很大 1.0×103
【解析】 (1)注意到图乙的I－U图像中的数据特点：电压、电流从零开始变化，所以电路设计用滑动变阻器的分压式接法，如图所示．
(2)由图乙可知，当电压小于2.00 V时，通过太阳能电池的电流很小，由欧姆定律可知：此时太阳能电池的电阻很大．当电压为2.80 V时，通过太阳能电池的电流约为2.8 mA，由欧姆定律可知：此时太阳能电池的电阻约为R＝eq \f(U,I)＝eq \f(2.8 V,2.8×10－3 A)＝1.0×103 Ω.
A．电扇线圈电阻为440 Ω
B．电扇线圈电阻大于440 Ω
C．电扇线圈电阻小于440 Ω
D．电扇线圈的电阻可用欧姆定律计算
2．（多选）下列说法中正确的是( )．
A．通过导体的电流越大，则导体的电阻越小
B．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说是恒量
C．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比
D．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比
3．[多选]如图所示是某导体的伏安特性曲线，由图可知( )
A．导体的电阻是25 Ω
B．导体的电阻是0.04 Ω
C．当导体两端的电压是0.04 V时，通过导体的电流是1 A
D．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V
4．小灯泡的伏安特性曲线如图中的AB段(曲线)所示．由图可知，AB段灯丝的电阻因温度的影响改变了( )
A．5 Ω B．10 Ω
C．1 Ω D．6 Ω
5．[多选]关于电流下列说法正确的是( )
A．由I＝eq \f(q,t)可知电流与通过导体某一横截面的电荷量成正比，与所用时间成反比
B．由I＝eq \f(U,R)可知在任何电路中电流皆与电压成正比，与电阻成反比
C．由I＝neSv可知对于某一确定的金属导体，其电流与导体内自由电子定向移动的平均速率成正比
D．由I＝eq \f(q,t)可得q＝It，可知当t一定时通过导体横截面的电荷量与电流I成正比
6.（多选）两个电阻R1、R2的伏安特性曲线如图所示，由图可知( )
A．R1为线性元件，R2为非线性元件
B．R1的电阻R1＝tan 45°＝1 Ω
C．R2的电阻随电压的增大而减小
D．当U＝1 V时，R2的电阻等于R1的电阻
7．一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系可用图象表示，在如图所示的四个图象中，符合实际的是( )
8．铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为( )
A．光速c B.eq \f(I,neS)
C.eq \f(ρI,neSm) D.eq \f(mI,neSρ)
9．为探究小灯泡L的伏安特性，连好如图2113所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的UI图像应是( )
10.加在某导体上的电压变为原来的3倍时，导体中的电流增加了0.9 A，如果所加电压变为原来的eq \f(1,2)时，导体中的电流变为多少？
11．太阳能是一种清洁、绿色能源．在我国上海举办的2010年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据描绘小灯泡伏安特性曲线的实验方法，探究1个太阳能电池在没有光照时(没有储存电能)的IU特性．所用的器材包括：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S及导线若干．
(1)为了达到上述目的，请将如图2118甲连成一个完整的实验电路图．
(2)该实验小组根据实验得到的数据，描点绘出了如图2118乙所示的IU图像．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(选填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________Ω.
甲 乙
2.3欧姆定律能力课时针对练习答案
1．有一家用电风扇，电风扇两端电压为220 V，工作电流为0.5 A，则下列说法中正确的是( )
A．电扇线圈电阻为440 Ω
B．电扇线圈电阻大于440 Ω
C．电扇线圈电阻小于440 Ω
D．电扇线圈的电阻可用欧姆定律计算
答案：C
解析：电风扇不是纯电阻用电器，欧姆定律I＝eq \f(U,R)不成立，U＞IR，故R＜440 Ω.
2．（多选）下列说法中正确的是( )．
A．通过导体的电流越大，则导体的电阻越小
B．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说是恒量
C．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比
D．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比
答案 BC
解析 导体的电阻是导体本身的性质，与外加电压和通过的电流无关，A、D错误；对同一段导体，电阻不变，它两端的电压和通过电流的比值为恒量，当加在导体两端的电压变化时，导体中的电流也发生变化，B正确；由欧姆定律知通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比，C正确．
3．[多选]如图所示是某导体的伏安特性曲线，由图可知( )
A．导体的电阻是25 Ω
B．导体的电阻是0.04 Ω
C．当导体两端的电压是0.04 V时，通过导体的电流是1 A
D．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V
答案：AD
解析： IU图像的斜率表示电阻的倒数，故导体的电阻R＝eq \f(5,0.2) Ω＝25 Ω，故A正确，B错误；由欧姆定律可以知道，当导体两端的电压为0.04 V时，通过导体的电流I＝eq \f(0.04,25) A＝0.001 6 A，故C错误；由欧姆定律可以知道，当电流为0.1 A时，导体两端的电压U＝IR＝0.1×25 V＝2.5 V，故D正确。
4．小灯泡的伏安特性曲线如图中的AB段(曲线)所示．由图可知，AB段灯丝的电阻因温度的影响改变了( )
A．5 Ω B．10 Ω
C．1 Ω D．6 Ω
答案：B
解析：由电阻的定义知
A点的电阻为RA＝eq \f(3,0.1) Ω＝30 Ω，
B点的电阻为RB＝eq \f(6,0.15) Ω＝40 Ω，
从A至B段电阻改变为10 Ω，故B正确，A、C、D错误．
5．[多选]关于电流下列说法正确的是( )
A．由I＝eq \f(q,t)可知电流与通过导体某一横截面的电荷量成正比，与所用时间成反比
B．由I＝eq \f(U,R)可知在任何电路中电流皆与电压成正比，与电阻成反比
C．由I＝neSv可知对于某一确定的金属导体，其电流与导体内自由电子定向移动的平均速率成正比
D．由I＝eq \f(q,t)可得q＝It，可知当t一定时通过导体横截面的电荷量与电流I成正比
答案：CD
解析： I＝eq \f(q,t)是电流的定义式，I与q和t无关，故A错；欧姆定律I＝eq \f(U,R)只适用于纯电阻电路，故B错；电流在微观上与n、e、S、v有关，I＝neSv，故C正确；电路中通过某一横截面的电荷量q由I和t决定，故D正确。
6.（多选）两个电阻R1、R2的伏安特性曲线如图所示，由图可知( )
A．R1为线性元件，R2为非线性元件
B．R1的电阻R1＝tan 45°＝1 Ω
C．R2的电阻随电压的增大而减小
D．当U＝1 V时，R2的电阻等于R1的电阻
答案：AD
解析：由图可知R1的伏安特性曲线为过原点的直线，故R1为线性元件，R2的伏安特性曲线是曲线，故R2是非线性元件，A正确．R1的电阻不等于tan 45°，应为U与I的比值，大小为2 Ω，B错误．R2为非线性元件，其某时刻的电阻大小仍等于此时刻U与I的比值，D正确．由图可知R2随电压增大而增大，C错误．
7．一只标有“4 V 3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系可用图象表示，在如图所示的四个图象中，符合实际的是( )
答案 B
解析 本题应考虑灯丝的电阻随温度的变化关系，随着电压升高，电流增大，灯丝的电功率增大，温度升高，电阻率也将随之增大，电阻增大．
8．铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为( )
A．光速c B.eq \f(I,neS)
C.eq \f(ρI,neSm) D.eq \f(mI,neSρ)
答案D
【解析】 假设电子定向移动的速率为v，那么在t时间内通过导体横截面的自由电子数相当于在体积vtS中的自由电子数，而体积为vtS的铜的质量为vtSρ，摩尔数为eq \f(vtSρ,m)，所以电荷量q＝eq \f(vtSρne,m)，因电流I＝eq \f(q,t)＝eq \f(vSρne,m)，于是得到v＝eq \f(mI,neSρ).
9．为探究小灯泡L的伏安特性，连好如图2113所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的UI图像应是( )
【答案】 C
【解析】 由于灯丝的电阻随温度的升高而增大，故电压升高时，电阻变大，UI图像的斜率越来越大，故C正确．
10.加在某导体上的电压变为原来的3倍时，导体中的电流增加了0.9 A，如果所加电压变为原来的eq \f(1,2)时，导体中的电流变为多少？
答案：0.225 A
解析：设导体电阻为R，导体上原来的电压为U0，通过的电流为I0，则当电压变为原来的3倍时，由欧姆定律得I0＝eq \f(U0,R)，I0＋0.9 A＝eq \f(3U0,R)
由以上两式解得eq \f(U0,R)＝0.45 A．
当电压为eq \f(1,2)U0时，I＝eq \f(\f(U0,2),R)＝eq \f(1,2)×0.45 A＝0.225 A.
11．太阳能是一种清洁、绿色能源．在我国上海举办的2010年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据描绘小灯泡伏安特性曲线的实验方法，探究1个太阳能电池在没有光照时(没有储存电能)的IU特性．所用的器材包括：太阳能电池、电源E、电流表A、电压表V、滑动变阻器R、开关S及导线若干．
(1)为了达到上述目的，请将如图2118甲连成一个完整的实验电路图．
(2)该实验小组根据实验得到的数据，描点绘出了如图2118乙所示的IU图像．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(选填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________Ω.
甲 乙
【答案】 (1)见解析
(2)很大 1.0×103
【解析】 (1)注意到图乙的I－U图像中的数据特点：电压、电流从零开始变化，所以电路设计用滑动变阻器的分压式接法，如图所示．
(2)由图乙可知，当电压小于2.00 V时，通过太阳能电池的电流很小，由欧姆定律可知：此时太阳能电池的电阻很大．当电压为2.80 V时，通过太阳能电池的电流约为2.8 mA，由欧姆定律可知：此时太阳能电池的电阻约为R＝eq \f(U,I)＝eq \f(2.8 V,2.8×10－3 A)＝1.0×103 Ω.
