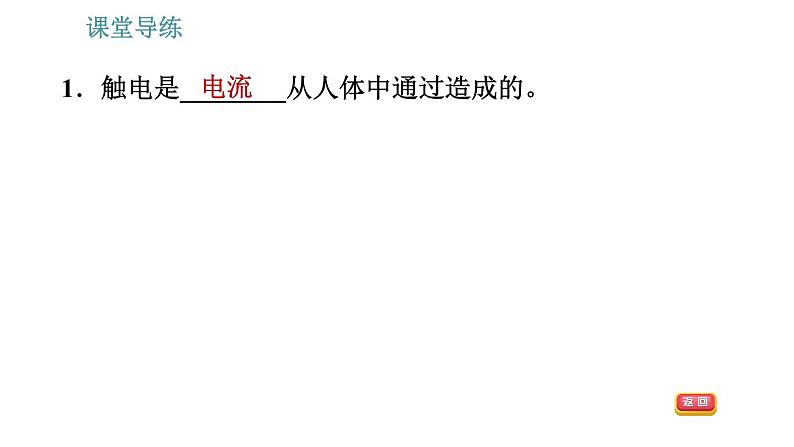

1．触电是________从人体中通过造成的。

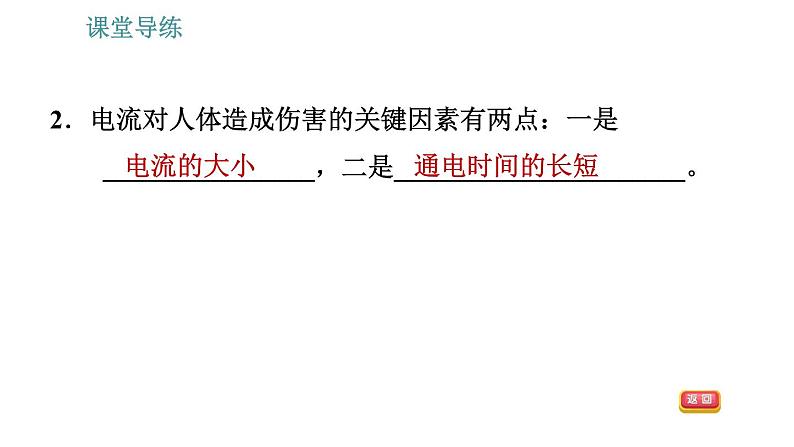

2．电流对人体造成伤害的关键因素有两点：一是________________，二是______________________。

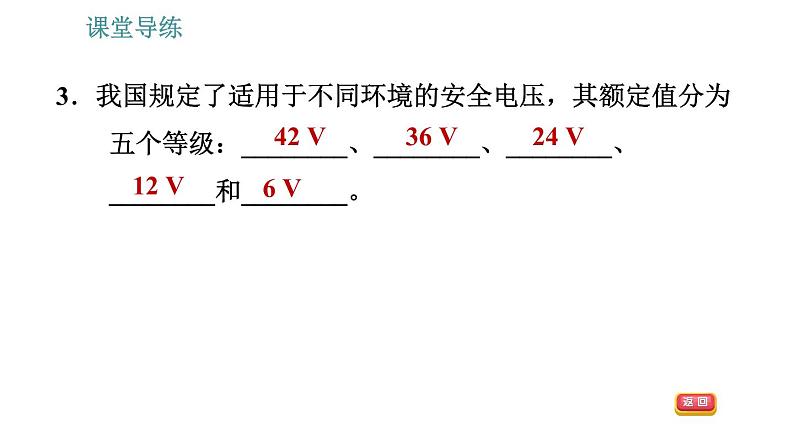

3．我国规定了适用于不同环境的安全电压，其额定值分为五个等级：________、________、________、________和________。

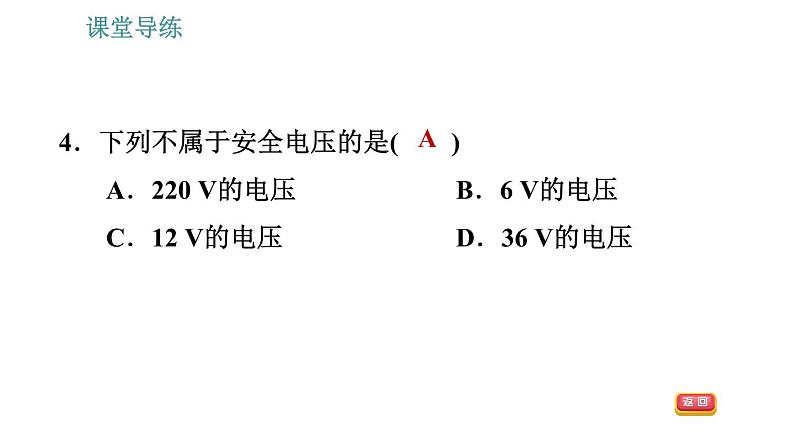

4．下列不属于安全电压的是(　　)A．220 V的电压 B．6 V的电压C．12 V的电压 D．36 V的电压

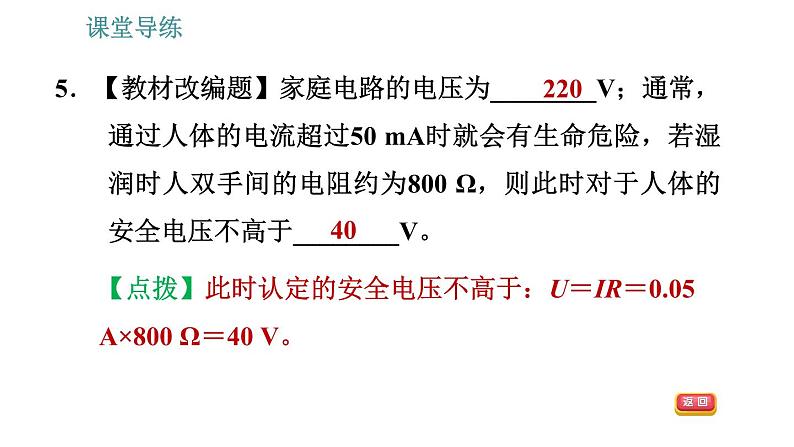

5．【教材改编题】家庭电路的电压为________V；通常，通过人体的电流超过50 mA时就会有生命危险，若湿润时人双手间的电阻约为800 Ω，则此时对于人体的安全电压不高于________V。
【点拨】此时认定的安全电压不高于：U＝IR＝0.05 A×800 Ω＝40 V。
6．如图所示，是______(填“高压”或“低压”)触电的两种情形。图a的情形是：______—人体—________形成回路，电流通过人体；图b的情形是：________—人体—________形成回路，电流通过人体。
7.如图所示，是________(填“高压”或“低压”)触电的两种情形。图甲是当人体靠近___________时产生的________触电；图乙是__________触电。
8．【新题】2020年秋季开学第一课安全主题班会中，多地把“珍爱生命，安全第一”作为了主题内容，让同学们更加珍惜生命。在如图所示的各种情况中，人体不会触电的是(　　)
【点拨】D图中人站在绝缘凳上，一只手与火线相连，不会形成通路，因此不会有电流通过人体，故不会发生触电事故。
9．【中考·东营】家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人造成伤害。
10．火灾是用电中的多发事故。有些火灾是电火花或电弧引起的。电火花和电弧还可能引起________。
11．【中考·扬州】下列现象不会引起家庭电路发生火灾的是(　　)A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良
12．用电不当可能导致人体触电，还可能引起爆炸、火灾及其他灾难。因此，我们应当掌握安全用电知识，增强安全用电意识。熔断器、漏电保护器等都属于保护电器，保护接地属于保护措施。
13．电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地，是为了(　　)A．节约电能B．确保家用电器能工作C．延长家用电器的使用寿命D．避免因家用电器漏电而发生触电事故
14. 如图所示为一台饮水机的使用警告标识，警告语中要求使用带有地线的三孔插座的目的是(　　)A．防止使用时饮水机的电压过大B．防止使用时饮水机外壳带电使人触电C．防止使用时饮水机的电流过大D．为了让饮水机外壳与大地绝缘
15．【2019·铜仁】家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是(　　)A．不靠近高压带电体B．不弄湿用电器，不损坏绝缘层C．更换灯泡、挪动电器前，应先断开电源开关D．有人发生触电事故时，可以直接用手去拉触电者进行施救
16．【中考·绵阳】如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则(　　)A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电
17．【2020·铜仁】电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。下列做法符合安全用电原则的是(　　)A．发生触电事故时，首先要切断电源再进行施救B．保险丝断了，可以用铜丝替代C．使用验电笔时，手指要碰到笔尖的金属体D．只用一只手接触火线，一定不会造成触电事故
18．【2020·哈尔滨】下列选项中不符合安全用电原则的是 (　　)
A．甲图中使用验电笔时，手应接触笔后端的金属部分B．乙图中人应远离断线后落地的高压线C．丙图中电灯的开关应接在零线上D．丁图中不用湿布擦拭正在工作的电灯
19．【2020·湖州】小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来验电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，验电笔均能发光。则电路故障是(　　)
A．a点与火线之间断路B．a点与b点之间断路C．c点与d点之间断路D．d点与零线之间断路
【点拨】小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使验电笔发光，说明这四点与火线是接通的，所以故障是d点与零线之间断路，故D正确。
20. 如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用验电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是(　　)
A．一定是电路超负荷工作B．断开S1、S2，再用验电笔检测三孔插座的左右两孔，氖管都发光C．只断开S2，再用验电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用验电笔检测灯座的两个接线柱，氖管都发光
21．通过人体的电流过大会危及人的生命安全。人两手间电阻约为2 kΩ；穿干燥胶鞋时，手与地面间电阻约为800 kΩ。如果分别加220 V电压，则前一种情况通过人体的电流约是后一种的(　　)A．2倍 B．400倍 C．220倍 D．800倍
22．人体是导体。下表是通过人体的电流值和相应的人体反应。皮肤干燥的人两手间的电阻约为2×103 Ω，当皮肤潮湿时，电阻可能降到1.5×103 Ω。则皮肤潮湿时，只要在两手间加________电压就可能会使人有痛麻感觉。
23．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是甲、乙和丙三个触点分别处于(　　)
