在一个真正的电路中各个部件都是以不同的方式连接的。 如果看不到电路，我们能知道各个部件是怎样连接的吗?

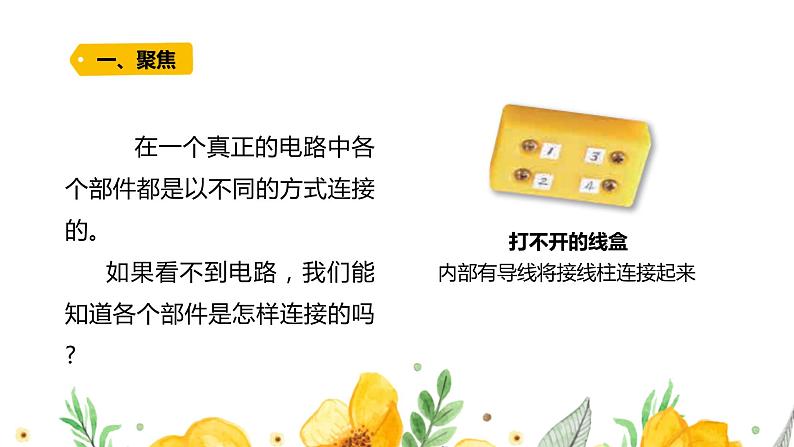

打不开的线盒内部有导线将接线柱连接起来
电路连接的接线一般都是接线盒进行。

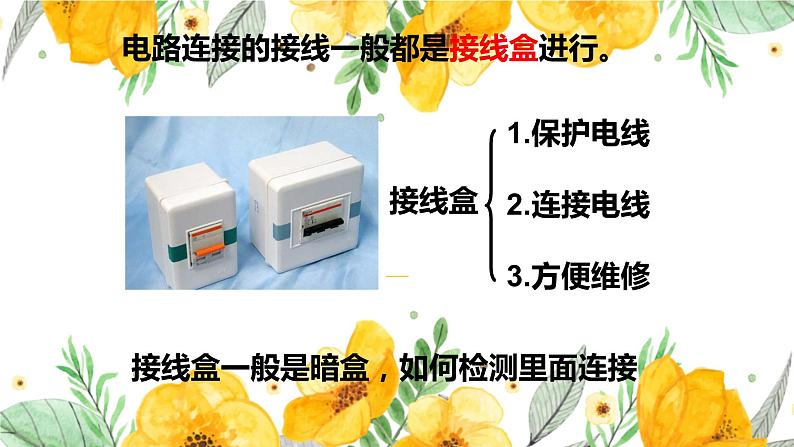

1.保护电线2.连接电线3.方便维修

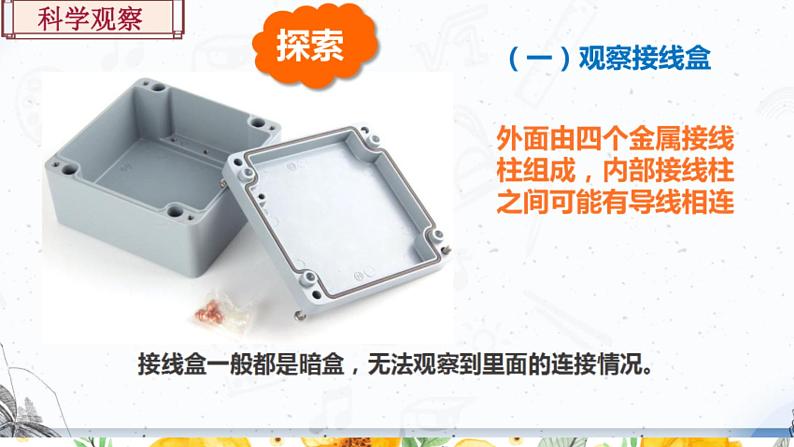

接线盒一般是暗盒，如何检测里面连接

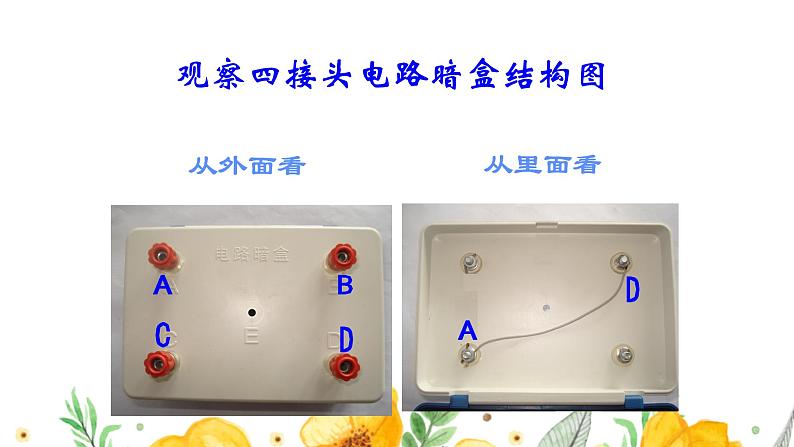

观察四接头电路暗盒结构图

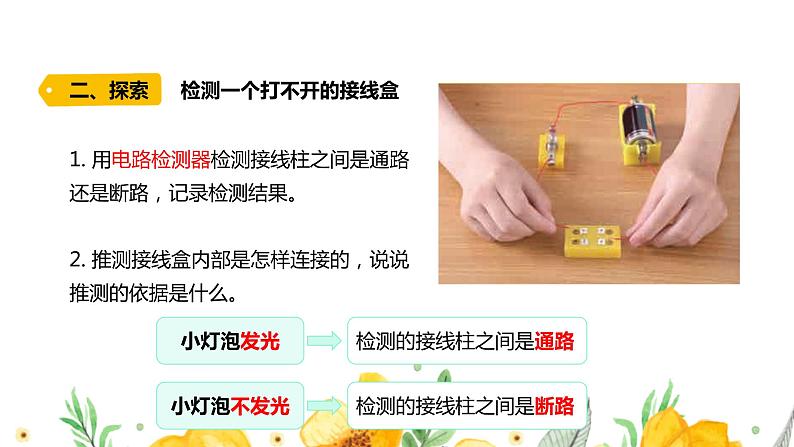

1. 用电路检测器检测接线柱之间是通路还是断路，记录检测结果。2. 推测接线盒内部是怎样连接的，说说推测的依据是什么。
检测的接线柱之间是通路
检测的接线柱之间是断路
1. 检测电路前,先将电路检测器的两个检测头接触一下，以检测它能否正常工作。2. 为保证检测的准确性，需检测两次。
1.下表是一个接线盒的检测记录，你能用示意图说明接线盒内部是怎样连接的吗?
说明接线柱2、3、4连接在一起了
说明接线柱1与2、3、4均未连接
2.如果是5个或6个接线柱的接线盒，怎样才能毫无遗漏地检测任意两个接线柱之间的通断情况?

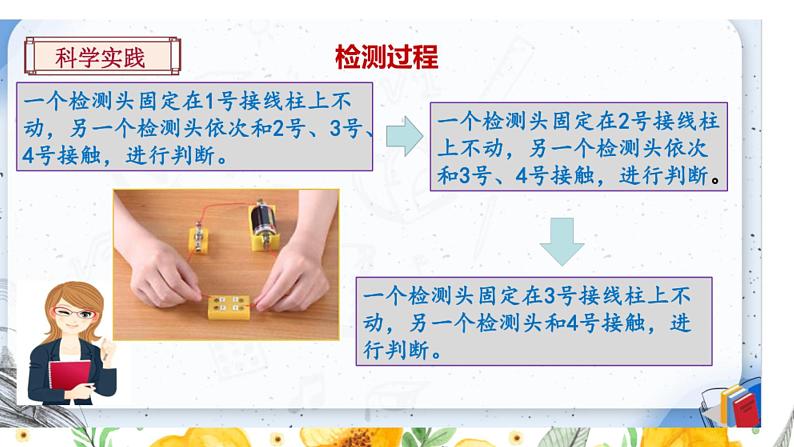

方法：(1)先选1号接线柱,依次和剩余的接线柱进行连接检测,如图中红色线。(2)再选2号接线柱,依次和除1号以外的其他接线柱进行连接检测，如图中绿色线。(3)重复使用这样的方法,直到全部检测完毕。
检测顺序:1-2 1-3 1-4 1-5 2-3 2-4 2-53-4 3-54-5
常见的电路连接方式
用电器首尾依次连接在电路中。只要有某一处断开，整个电路就成为断路。
使在构成并联的电路元件间电流一条以上（多条）相互独立通路。
一节电池的电压是1.5V，两节电池串联起来，电压是3V，所以小灯泡会特别亮。一节电池的电压是1.5V，两节电池并联起来，电压是1.5V，所以小灯泡不太亮。
两个灯泡的不同连接方式
