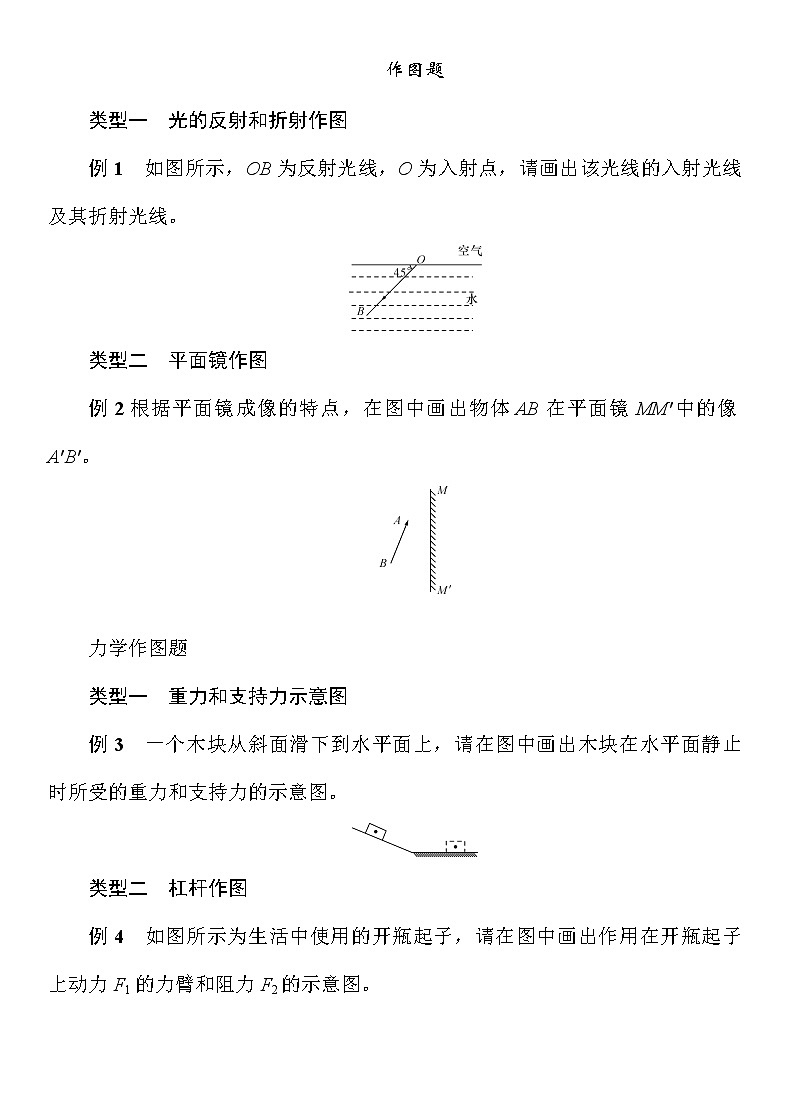

例1 如图所示，OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

类型二 平面镜作图
例2根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′。

力学作图题
类型一 重力和支持力示意图
例3 一个木块从斜面滑下到水平面上，请在图中画出木块在水平面静止时所受的重力和支持力的示意图。

类型二 杠杆作图
例4 如图所示为生活中使用的开瓶起子，请在图中画出作用在开瓶起子上动力F1的力臂和阻力F2的示意图。

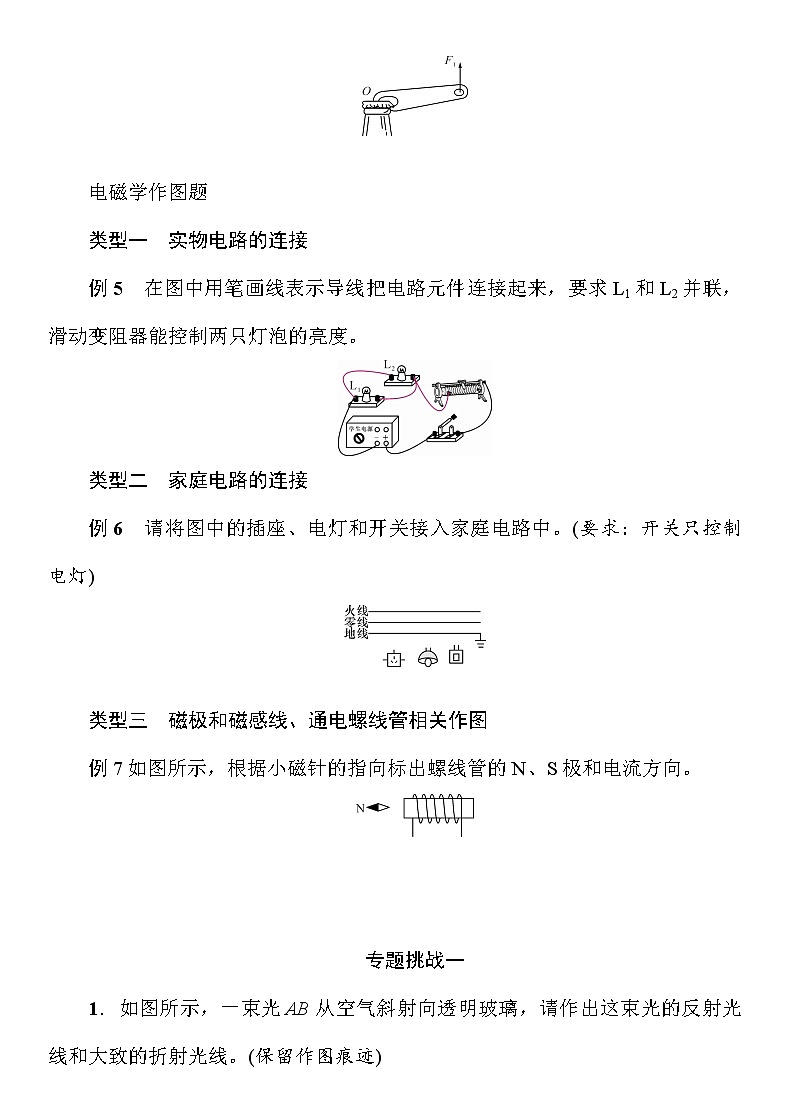

电磁学作图题
类型一 实物电路的连接
例5 在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度。
类型二 家庭电路的连接
例6 请将图中的插座、电灯和开关接入家庭电路中。(要求：开关只控制电灯)

类型三 磁极和磁感线、通电螺线管相关作图
例7如图所示，根据小磁针的指向标出螺线管的N、S极和电流方向。

专题挑战一
1．如图所示，一束光AB从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。(保留作图痕迹)

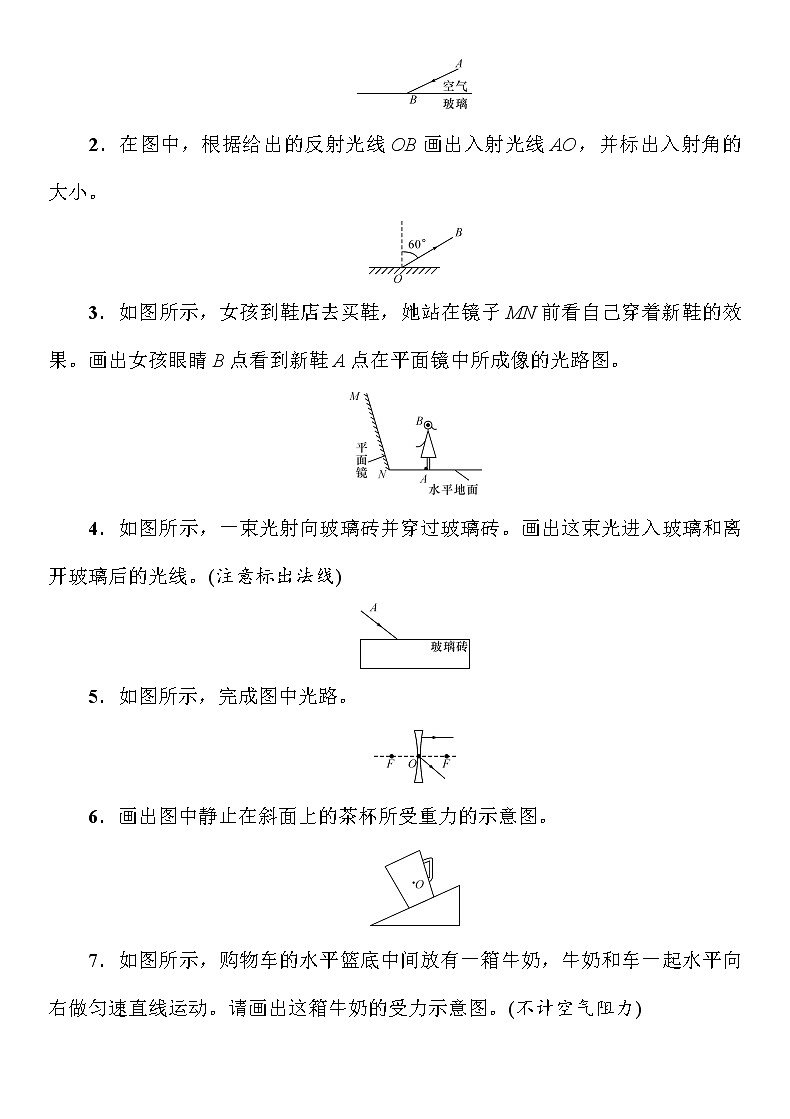

2．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

3．如图所示，女孩到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。

4．如图所示，一束光射向玻璃砖并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线。(注意标出法线)

5．如图所示，完成图中光路。

6．画出图中静止在斜面上的茶杯所受重力的示意图。

7．如图所示，购物车的水平篮底中间放有一箱牛奶，牛奶和车一起水平向右做匀速直线运动。请画出这箱牛奶的受力示意图。(不计空气阻力)

8．如图所示为用钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂l1和l2。

9．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂l2。

10．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10 s内绳子自由端移动了1.5 m，重物上升了0.5 m，画出滑轮组的绕线方式。

11．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①闭合开关S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。

12．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

13．在图中标出通电螺线管的N极和电源的正极。

14．给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“＋”“－”极、螺线管的N极，并标出螺线管外磁感线的方向。

专题挑战二
1．图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。

2．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

3．如图所示，一束光线从水中斜射到空气时发生了反射和折射，OB为折射光线，请作出大致的入射光线、法线，并标出折射角α。

4．如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。

5．如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

6．如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图。(O2为重心)

7．(2020·黔东南州中考)如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，请你在杠杆上画出最小的动力F1及动力臂l1，使杠杆在图中位置平衡。

8根据图1所示的电路图，用笔画线代替导线，连接图2的实物电路。(流过每个灯泡的电流约为200 mA，导线不能交叉)
9．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

10．(2020·黔东南州中考)如图所示已画出永磁体与通电螺线管之间的磁感线中的一条，请标出：①磁感线的方向；②在括号中标出电源右侧的极性(用“＋”或“－”表示)。

作图题
类型一 光的反射和折射作图
例1 如图所示，OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

类型二 平面镜作图
例2根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′。

力学作图题
类型一 重力和支持力示意图
例3 一个木块从斜面滑下到水平面上，请在图中画出木块在水平面静止时所受的重力和支持力的示意图。

类型二 杠杆作图
例4 如图所示为生活中使用的开瓶起子，请在图中画出作用在开瓶起子上动力F1的力臂和阻力F2的示意图。

电磁学作图题
类型一 实物电路的连接
例5 在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度。
类型二 家庭电路的连接
例6 (2020·雅安中考)请将图中的插座、电灯和开关接入家庭电路中。(要求：开关只控制电灯)

类型三 磁极和磁感线、通电螺线管相关作图
例7如图所示，根据小磁针的指向标出螺线管的N、S极和电流方向。

专题挑战一
1．(2020·绥化中考)如图所示，一束光AB从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。(保留作图痕迹)

2．(2020·上海中考)在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

3．(2020·山西一模)如图所示，女孩到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。

4．(2020·黔南州中考)如图所示，一束光射向玻璃砖并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线。(注意标出法线)

5．(2020·泰州中考节选)如图所示，完成图中光路。

6．画出图中静止在斜面上的茶杯所受重力的示意图。

7．(2020·深圳中考)如图所示，购物车的水平篮底中间放有一箱牛奶，牛奶和车一起水平向右做匀速直线运动。请画出这箱牛奶的受力示意图。(不计空气阻力)

8．如图所示为用钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂l1和l2。

9．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂l2。

10．(2020·广东模拟)如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10 s内绳子自由端移动了1.5 m，重物上升了0.5 m，画出滑轮组的绕线方式。

11．(2020·上海中考)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①闭合开关S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。

12．(2020·扬州中考)如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

13．在图中标出通电螺线管的N极和电源的正极。

14．(2020·黔西南州中考)给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“＋”“－”极、螺线管的N极，并标出螺线管外磁感线的方向。

专题挑战二
1．(2020·安徽中考)图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。

2．(2020·枣庄中考)如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

3．如图所示，一束光线从水中斜射到空气时发生了反射和折射，OB为折射光线，请作出大致的入射光线、法线，并标出折射角α。

4．(2020·福建中考)如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。

5．(2020·潍坊中考)如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

6．(2020·黄冈中考)如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图。(O2为重心)

7．(2020·黔东南州中考)如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，请你在杠杆上画出最小的动力F1及动力臂l1，使杠杆在图中位置平衡。

8．(2020·广州一模)根据图1所示的电路图，用笔画线代替导线，连接图2的实物电路。(流过每个灯泡的电流约为200 mA，导线不能交叉)
9．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

10．(2020·黔东南州中考)如图所示已画出永磁体与通电螺线管之间的磁感线中的一条，请标出：①磁感线的方向；②在括号中标出电源右侧的极性(用“＋”或“－”表示)。
