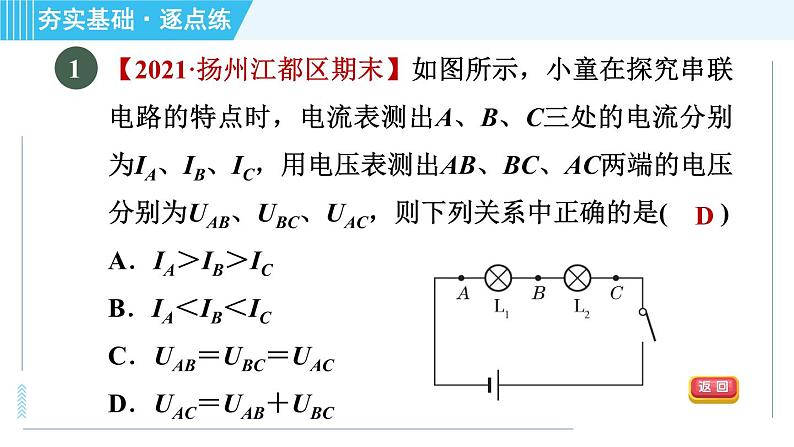

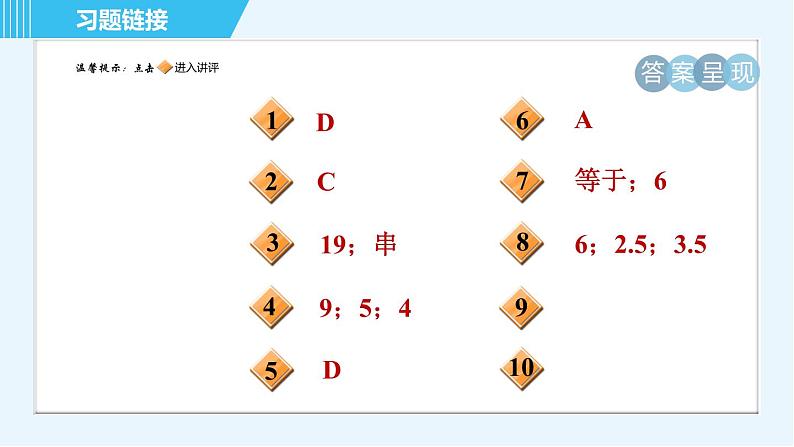

【2021·扬州江都区期末】如图所示，小童在探究串联电路的特点时，电流表测出A、B、C三处的电流分别为IA、IB、IC，用电压表测出AB、BC、AC两端的电压分别为UAB、UBC、UAC，则下列关系中正确的是(　　)A．IA＞IB＞IC B．IA＜IB＜ICC．UAB＝UBC＝UAC D．UAC＝UAB＋UBC

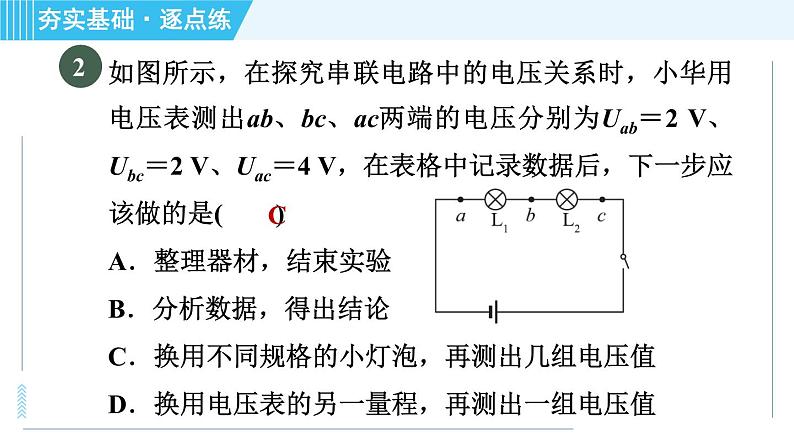

如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2 V、Ubc＝2 V、Uac＝4 V，在表格中记录数据后，下一步应该做的是(　　)A．整理器材，结束实验　　B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值
【点拨】在实验探究过程中，如果只根据一组实验数据得出结论，会存在偶然性，使结论无法反映普遍规律，所以需要换用不同规格的小灯泡，再测出几组电压值，然后分析数据找出规律．

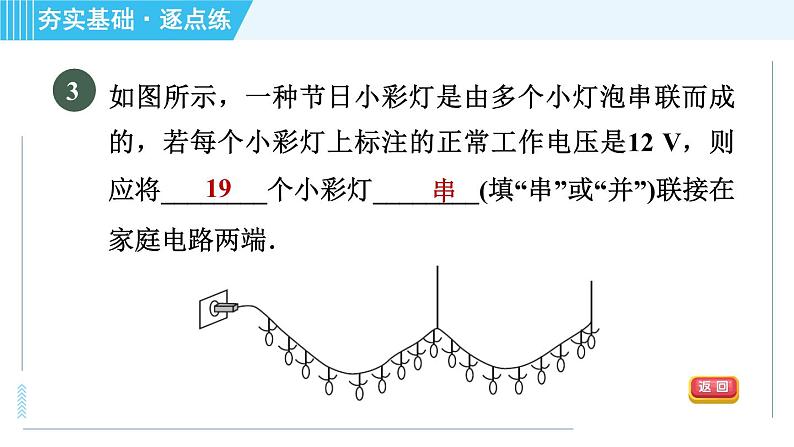

如图所示，一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12 V，则应将________个小彩灯________(填“串”或“并”)联接在家庭电路两端．

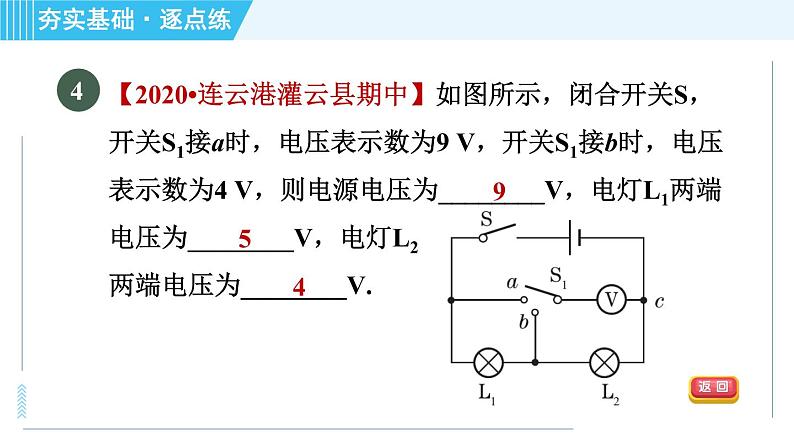

【2020•连云港灌云县期中】如图所示，闭合开关S，开关S1接a时，电压表示数为9 V，开关S1接b时，电压表示数为4 V，则电源电压为________V，电灯L1两端电压为________V，电灯L2两端电压为________V.
【中考•张家界】小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是(　　)A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等
【点拨】并联电路各支路两端的电压一定相等．
【中考•十堰】如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是(　　)A．V1示数为6 V B．V1示数大于6 VC．V示数小于6 V D．V示数大于6 V
甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压________(填“大于”“等于”或“小于”)乙灯两端的电压．若甲灯两端允许加的最大电压为6 V，乙灯两端允许加的最大电压为7 V，则电源电压不得超过________V.
【2020•兴化期中】如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙、丙所示．则电压表V1的读数是________V，电压表V2的读数是________V，灯泡L1两端的电压是________V.
【点拨】由电路图可知，两灯泡串联，电压表V1测串联电路总电压，即电源电压，电压表V2测灯L2两端电压；由串联电路的电压特点可知，电压表V1示数应大于V2示数，而由图乙、丙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以电压表V1量程为0～15 V，其分度值为0.5 V，示数UV1＝6 V；电压表V2量程为0～3 V，其分度值为0.1 V，示数UV2＝2.5 V，由串联电路的电压特点可知，灯泡L1两端的电压U1＝UV1－UV2＝6 V－2.5 V＝3.5 V.
电压表不仅可以测量用电器两端电压，而且可以测量电源电压．某同学分别将1节、2节……干电池串联，如图所示，测得电池组两端电压如下表所示．
(1)从上述数据中，你能得到的结论是___________________________________________.(2)强光手电筒的工作电压为4.5 V，则需要利用________节干电池________联使用．
等于各串联电池的电压之和
【2020•长沙雨花区模拟】在“探究串联电路电压的特点”活动中．(1)如图所示，连接电路时，至少需要________根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
【点拨】由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡．
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是______________________________(写出一种即可)．
电压表断路(或电压表短路)
【点拨】在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是电压表断路或短路．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？________，理由是____________________________．
【点拨】测L1两端的电压时，A连接点与电压表的正接线柱相连．小芳将与A连接点相连的导线改接到C连接点上，则会造成电流从电压表的负接线柱流入，即电压表的正负接线柱接反了，故她不能测出L2两端电压．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：_______________________________________________，改进方法是___________________________________．
根据一次实验得出的结论具有偶然性
更换规格不同的小灯泡进行多次实验
【点拨】小明只做了一次实验，而没有进行多次测量，只凭一组实验数据得出的结论具有偶然性，不能得出普遍规律，故应更换规格不同的小灯泡进行多次实验．
如图所示的电路，闭合开关，若电源电压为10 V，电压表V1示数为7 V，电压表V2示数为5 V，则L1 、L2、L3两端的电压分别为多少？
解：设L1、L2、L3两端的电压分别是U1、U2、U3，根据题意得U1＋U2＝7 V；U2＋U3＝5 V；U1＋U2＋U3＝10 V；解得U1＝5 V，U2＝2 V，U3＝3 V.
【方法规律】用去表法分析电路，将电压表拆除后发现三个灯泡串联在电路中；电压表V1测L1和L2两端的电压，电压表V2测L2和L3两端的电压．
如图所示的电路中，电源电压为6 V，开关闭合后，电流表A的示数为0.5 A，A1的示数为0.3 A．求：
(1)灯L1两端的电压U1.(2)通过灯L1的电流I1.
解：灯L1两端的电压U1＝U＝6 V.
由电流表A1的示数可知，通过灯L1的电流I1＝0.3 A.
