初中物理苏科版九年级全册第十三章 电路初探综合与测试精练

这是一份初中物理苏科版九年级全册第十三章 电路初探综合与测试精练，共8页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

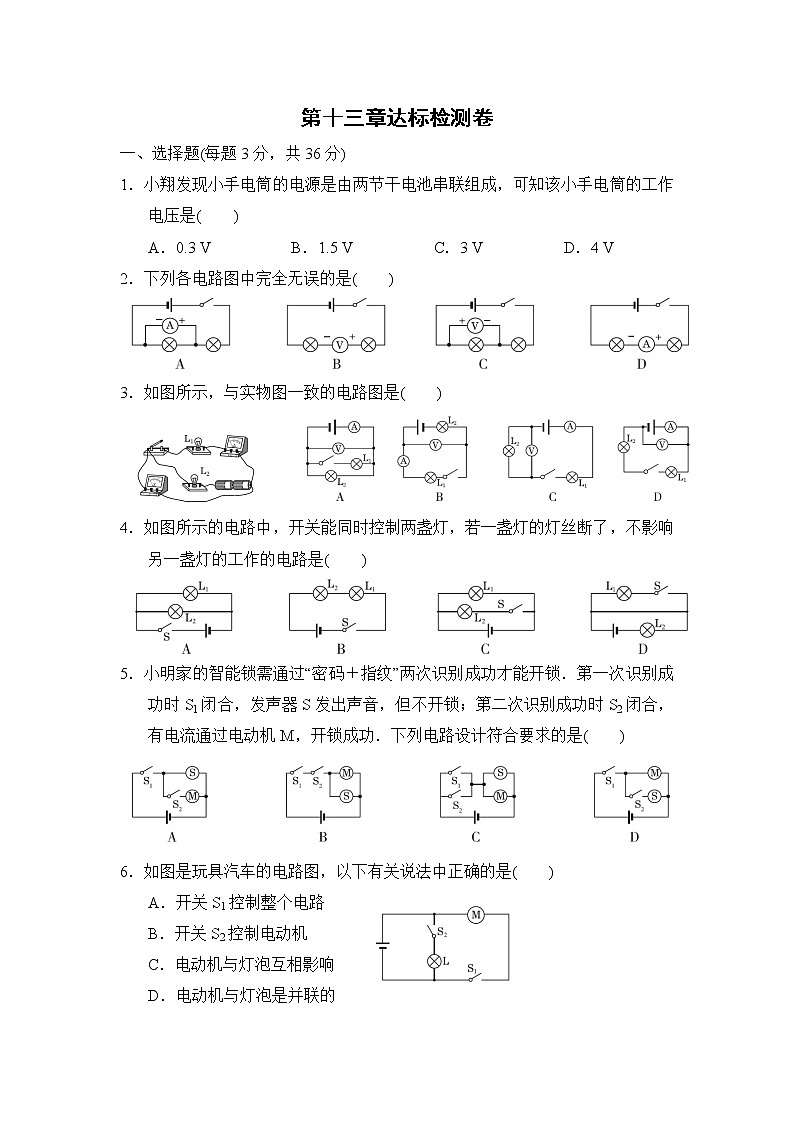

1．小翔发现小手电筒的电源是由两节干电池串联组成，可知该小手电筒的工作电压是( )
A．0.3 V B．1.5 V C．3 V D．4 V
2．下列各电路图中完全无误的是( )
3．如图所示，与实物图一致的电路图是( )
4．如图所示的电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是( )
5．小明家的智能锁需通过“密码＋指纹”两次识别成功才能开锁．第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功．下列电路设计符合要求的是( )
6．如图是玩具汽车的电路图，以下有关说法中正确的是( )
A．开关S1控制整个电路
B．开关S2控制电动机
C．电动机与灯泡互相影响
D．电动机与灯泡是并联的

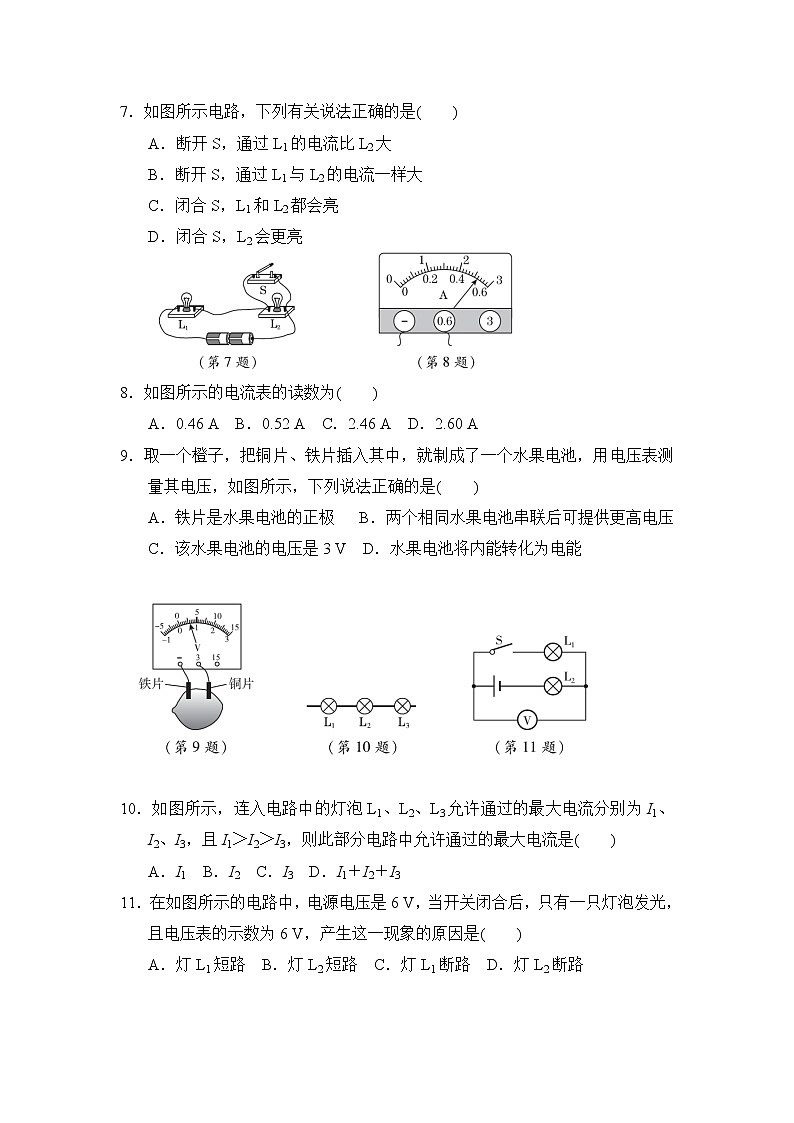

7．如图所示电路，下列有关说法正确的是( )
A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S，L2会更亮
8．如图所示的电流表的读数为( )
A．0.46 A B．0.52 A C．2.46 A D．2.60 A
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池，用电压表测量其电压，如图所示，下列说法正确的是( )
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3 V D．水果电池将内能转化为电能
10．如图所示，连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )
A．I1 B．I2 C．I3 D．I1＋I2＋I3
11．在如图所示的电路中，电源电压是6 V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因是( )
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

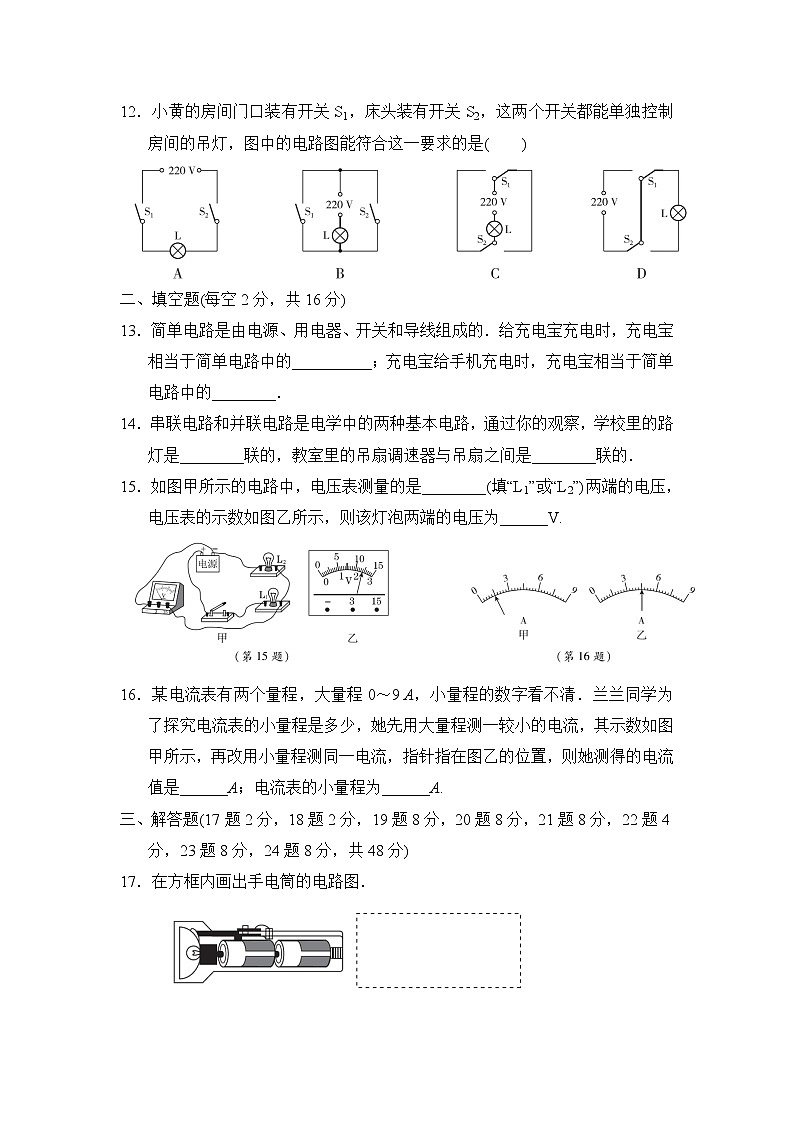

12．小黄的房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间的吊灯，图中的电路图能符合这一要求的是( )
二、填空题(每空2分，共16分)
13．简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的__________；充电宝给手机充电时，充电宝相当于简单电路中的________．
14．串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是________联的，教室里的吊扇调速器与吊扇之间是________联的．
15．如图甲所示的电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，则该灯泡两端的电压为______V.
16．某电流表有两个量程，大量程0～9 A，小量程的数字看不清．兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示，再改用小量程测同一电流，指针指在图乙的位置，则她测得的电流值是______A；电流表的小量程为______A.
三、解答题(17题2分，18题2分，19题8分，20题8分，21题8分，22题4分，23题8分，24题8分，共48分)
17．在方框内画出手电筒的电路图．
18．用笔画线代替导线，将图甲中的电路连接完整．要求：灯泡L1与L2并联，且电流表测L1中的电流．闭合开关后，电流表的指针如图乙所示，则通过L1的电流为________A.
19．“探究串联电路的电压关系”的实验电路如图所示．
(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择规格________(填“相同”或“不相同”)的小灯泡．
(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该____________________________________．
(3)测量完成后，进行小组交流讨论，如下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由．答：________________________________．
20．在“探究串联电路电压的特点”实验中，某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2，数据如下表：

(1)该小组由此得出串联电路的总电压与各部分电压的关系是_____________ (用题中物理量符号表示)．
(2)实验过程中，若L1灯丝断了，观察到电压表V1示数________，电压表V2示数________．
(3)该实验还有待改进，请写出其中一点：_______________________________.
21．如图甲为探究并联电路电流规律的实验电路图．
(1)若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处．
(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________________________________．
(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上存在的不足之处是________________________________(写出一条)．

22．如图所示，在一根横跨河流两岸的塑料管内穿有三根完全相同的电线，为了判别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m端连接在D上，当n端连接F时，小灯泡发光，连接E时，小灯泡不发光．由此可以确定______(填字母，下同)为同一导线的两端．
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连，另一端只需接触一根导线的一端就能将两根导线辨别开．
23．如图甲所示的电路，当开关S闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示．
(1)请写出流过灯泡L2的电流和干路中电流的大小．
(2)流过灯泡L1的电流是多少？
24．如图所示的电路中，闭合开关，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：
(1)灯泡L1、L2两端的电压分别为多少伏？
(2)通过灯泡L1、L2的电流分别为多少安？
答案
一、1．C 2．D 3．B 4．A 5．A 6．D 7．B 8．B 9．B
10．C 点拨：串联电路中电流处处相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏．
11．B 12．C
二、13．用电器；电源
14．并；串
15．L2；12 点拨：利用移线法可以发现电压表并联在灯泡L2两端，测的是灯泡L2两端的电压．读取题中电压表的示数时，应注意其所选用的量程是0～15 V.
16．1.5；0～3 点拨：大量程的每一个大格是3 A，每一个小格是0.3 A，示数是1.5 A，因为大、小量程的电流表接入的是同一电路，示数应该是相同的，所以乙图中指针指在正中间，故其示数也是1.5 A，故其小量程为0～3 A．大、小量程的电流表接入的是同一电路，示数应该相同，这是本题的关键．
三、17．解：如图所示．
18．解：如图所示；0.44
19．(1)不相同
(2)断开开关，换用电压表小量程，重做实验
(3)合理，因为实验存在误差
点拨：(2)图中电压表的示数为2 V，若用电压表0～3 V的量程测量，结果更准确．(3)利用串联电路中的电压规律对四组测量数据进行分析发现，第1、4组实验数据与规律“U＝U1＋U2”一致；第2、3组实验数据中，U－(U1＋U2)＝0.1 V，这是由于测量误差所导致的．
20．(1)U＝U1＋U2 (2)变大(为2.6 V)；减小(为0)
(3)换用不同规格的灯泡进行多次实验
21．(1)C
(2)电流表“＋”“－”接线柱接反了
(3)用同一规格的灯泡进行实验或只测量一组实验数据
22．(1)C、E (2)E
点拨：(1)连接A和B，使塑料管中的某两根导线构成一根较长的导线，当测通器的m端连接在D上，n端连接F时，小灯泡发光，说明A、B、D、F在同一根较长的导线上，则C、E为同一根导线的两端．(2)为了弄清另两根导线的两端，连接A和C后，因C、E为同一根导线的两端，测通器的一端必须与E连接．
23．解：(1)流过灯泡L2的电流I2为0.3 A；干路中的电流是1.2 A.
(2)流过灯泡L1的电流I1＝I－I2＝1.2 A－0.3 A＝0.9 A.
点拨：解答此类问题的关键是判断两电流表选用的量程．根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；从两表指针偏转的角度分析可得，电流表A1选择的是0～3 A量程，电流表A2选择的是0～0.6 A量程；电流表A1分度值为0.1 A，示数为1.2 A；电流表A2分度值为0.02 A，示数为0.3 A；则干路总电流为I＝1.2 A，流过灯泡L2的电流为I2＝0.3 A.
24．解：(1)电路中灯泡L1、L2并联，则UL1＝UL2＝12 V.
(2)电流表A测的是通过灯泡L1、L2的总电流，I＝1.2 A；电流表A1测的是通过灯泡L1的电流，IL1＝0.4 A；
通过灯泡L2的电流IL2＝I－IL1＝1.2 A－0.4 A＝0.8 A.
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0
U/V
U1/V
U2/V
2.6
1.3
1.3
位置
A
B
C
电流/A
0.18
0.18
0.36
