初中物理苏科版九年级全册1 初识家用电器和电路集体备课课件ppt

这是一份初中物理苏科版九年级全册1 初识家用电器和电路集体备课课件ppt，共12页。PPT课件主要包含了答案呈现，习题链接，答案B，电流表使用前未校零，换接小量程等内容，欢迎下载使用。

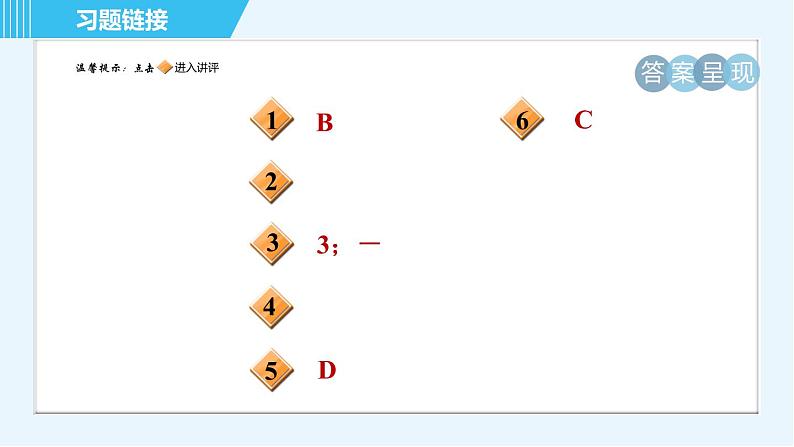

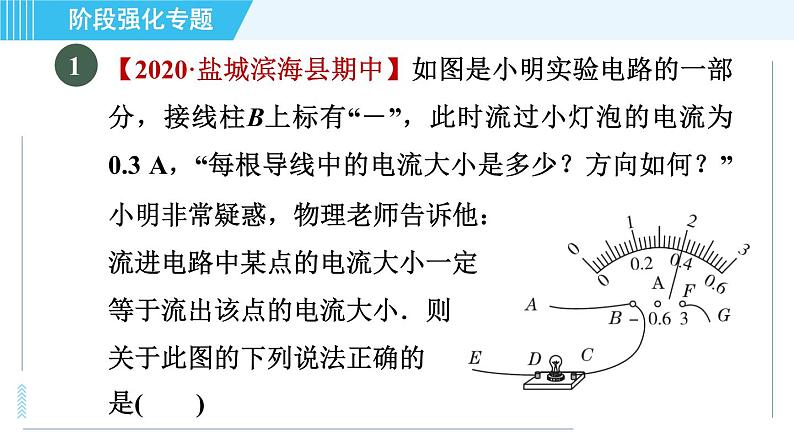

【2020·盐城滨海县期中】如图是小明实验电路的一部分，接线柱B上标有“－”，此时流过小灯泡的电流为0.3 A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小．则关于此图的下列说法正确的是(　　)

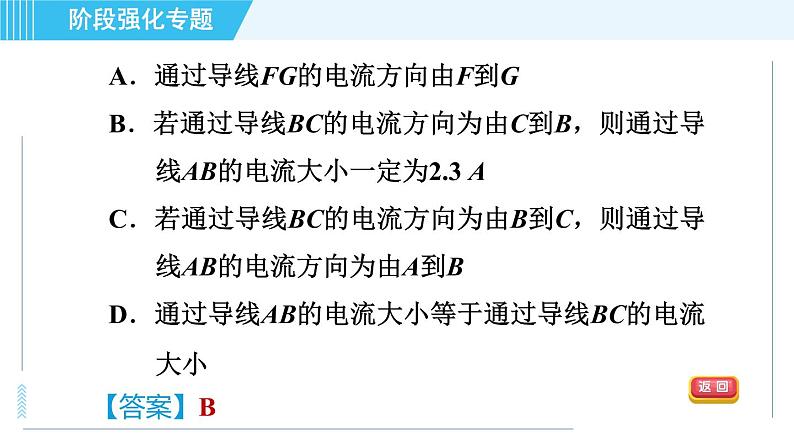

A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3 AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小

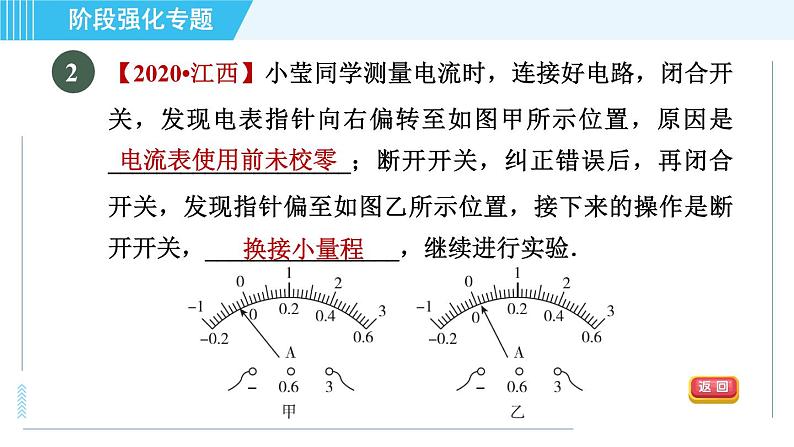

【2020•江西】小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如图甲所示位置，原因是____________________；断开开关，纠正错误后，再闭合开关，发现指针偏至如图乙所示位置，接下来的操作是断开开关，________________，继续进行实验．

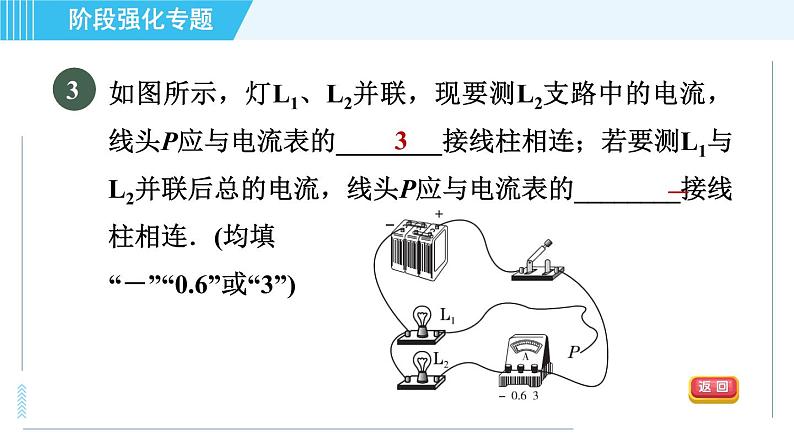

如图所示，灯L1、L2并联，现要测L2支路中的电流，线头P应与电流表的________接线柱相连；若要测L1与L2并联后总的电流，线头P应与电流表的________接线柱相连．(均填“－”“0.6”或“3”)
如图所示的是用电流表测量电流的实物连接图，请按要求回答．
(1)图甲中电流表测量的是通过灯泡________的电流．(2)如果电流表的示数如图乙所示，则电流表测出的电流是________A.(3)如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将________(填“a”“b”或“c”)的右端接在电流表的________(填“－”“0.6”或“3”)接线柱上．
如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一只电流表去查找电路故障，当她将电流表并联接在灯L1两端时，电流表没有示数，将电流表并联接在灯L2两端时，电流表有示数，由此可以判断(　　)A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路
【点拨】题中电路不可能是灯泡发生了短路，因为无论是L1短路还是L2短路，都会有一个灯泡能够发光．将电流表并联接在L2两端时，电流表有示数，则说明灯泡L2断路，这时与灯泡L2并联的电流表接通了电路．
如图所示，开关S闭合后，灯L1和L2均不亮．为了查找电路故障，小明将电流表依次并联在ab、bc、cd两点间，发现电流表接在cd两点间时，两灯发光，则电路故障可能是(　　)A．L1断路 B．L2断路C．开关S断路 D．电源断路
