高中物理第三章 相互作用4 力的合成课后作业题

这是一份高中物理第三章 相互作用4 力的合成课后作业题，共5页。

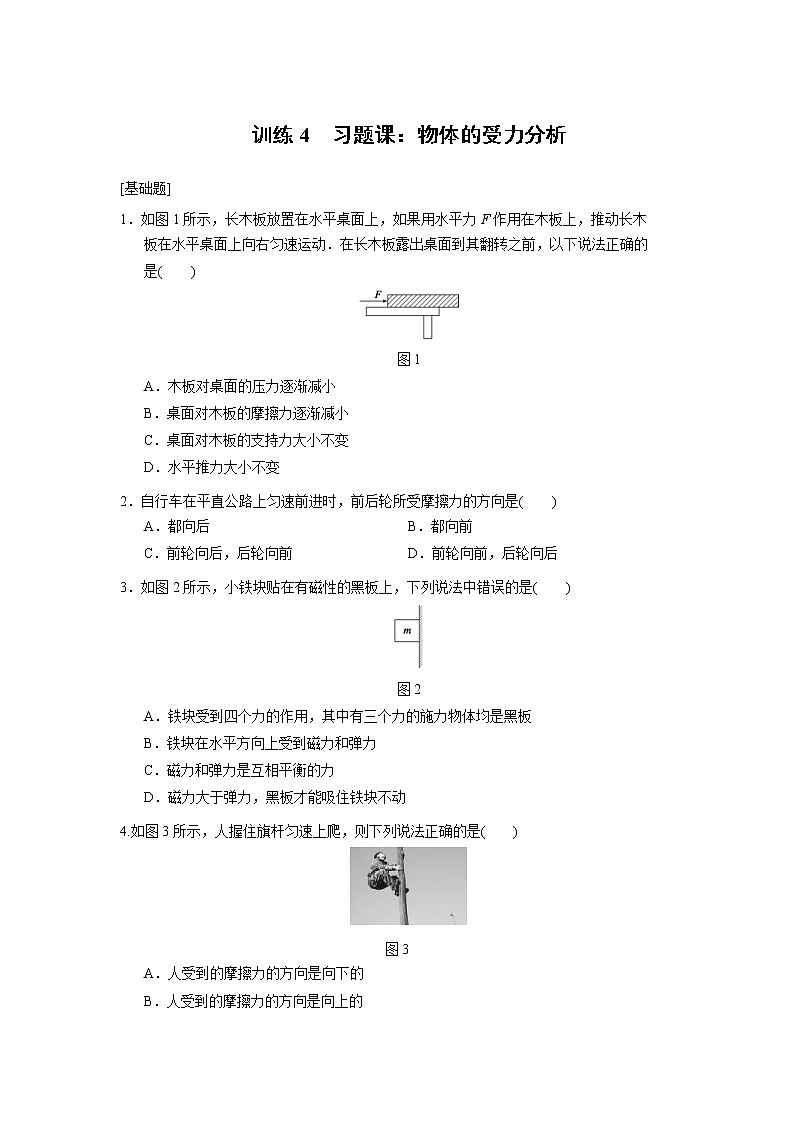

1．如图1所示，长木板放置在水平桌面上，如果用水平力F作用在木板上，推动长木
板在水平桌面上向右匀速运动．在长木板露出桌面到其翻转之前，以下说法正确的
是( )
图1
A．木板对桌面的压力逐渐减小
B．桌面对木板的摩擦力逐渐减小
C．桌面对木板的支持力大小不变
D．水平推力大小不变
2．自行车在平直公路上匀速前进时，前后轮所受摩擦力的方向是( )
A．都向后B．都向前
C．前轮向后，后轮向前D．前轮向前，后轮向后
3．如图2所示，小铁块贴在有磁性的黑板上，下列说法中错误的是( )
图2
A．铁块受到四个力的作用，其中有三个力的施力物体均是黑板
B．铁块在水平方向上受到磁力和弹力
C．磁力和弹力是互相平衡的力
D．磁力大于弹力，黑板才能吸住铁块不动
4.如图3所示，人握住旗杆匀速上爬，则下列说法正确的是( )
图3
A．人受到的摩擦力的方向是向下的
B．人受到的摩擦力的方向是向上的
C．手握旗杆的力越大，人受到的摩擦力越大
D．若手握旗杆的力增加，人受到的摩擦力仍保持不变

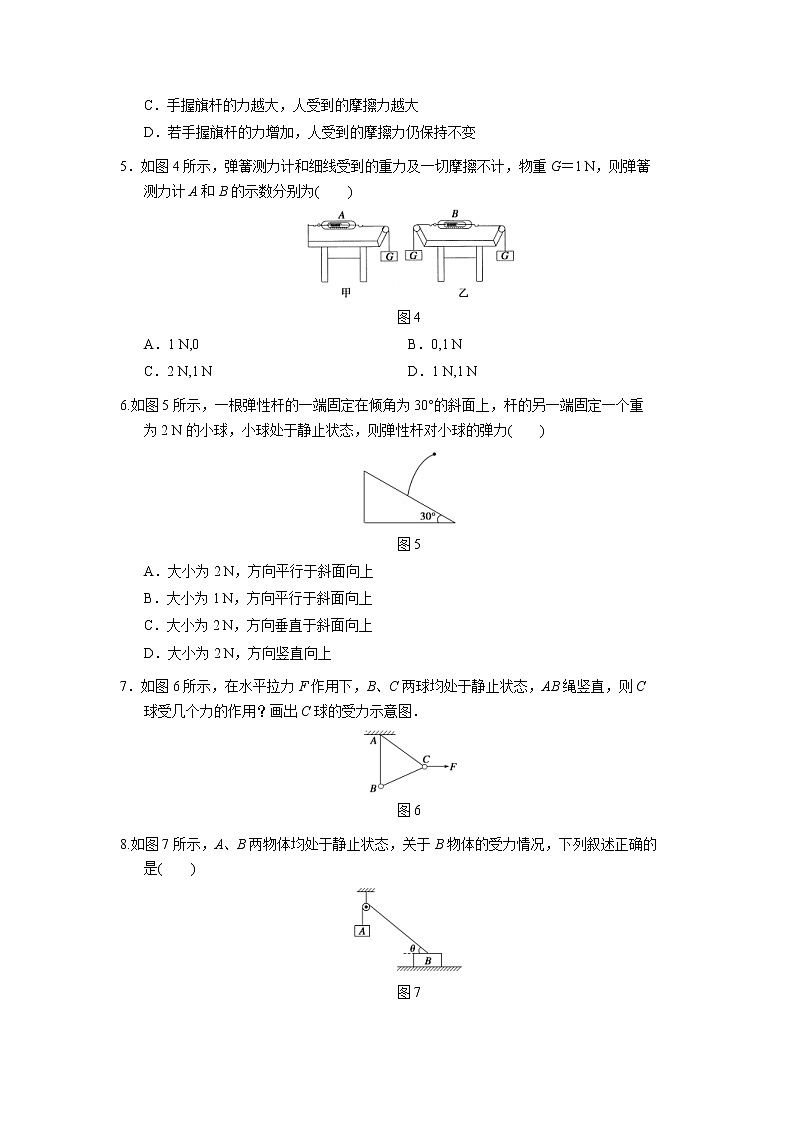

5．如图4所示，弹簧测力计和细线受到的重力及一切摩擦不计，物重G＝1 N，则弹簧
测力计A和B的示数分别为( )
图4
A．1 N,0 B．0,1 N
C．2 N,1 N D．1 N,1 N
6.如图5所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个重
为2 N的小球，小球处于静止状态，则弹性杆对小球的弹力( )
图5
A．大小为2 N，方向平行于斜面向上
B．大小为1 N，方向平行于斜面向上
C．大小为2 N，方向垂直于斜面向上
D．大小为2 N，方向竖直向上
7．如图6所示，在水平拉力F作用下，B、C两球均处于静止状态，AB绳竖直，则C
球受几个力的作用？画出C球的受力示意图．
图6
8.如图7所示，A、B两物体均处于静止状态，关于B物体的受力情况，下列叙述正确的
是( )
图7
A．受到三个力，也可能受到四个力
B．一定受到四个力的作用
C．必受到地面的静摩擦力作用
D．必受到地面的支持力作用
9．质量为1 kg的物体与地面间的动摩擦因数μ＝0.2，从t＝0开始以初速度v0沿水平地
面向右滑行，同时受到一个水平向左的F＝1 N的恒力作用，取向右为正方向，g＝
10 m/s2，该物体受到的摩擦力Ff随时间的变化图象是下图中的( )
10．如图8所示，一重为40 N的木块放在水平桌面上，在水平方向上共受三个力即F1、
F2和摩擦力作用，木块处于静止．其中F1＝13 N，F2＝6 N．已知木块与地面间的动摩擦因数为μ＝0.2，设最大静摩擦力等于滑动摩擦力，求：
图8
(1)物体所受摩擦力的大小和方向；
(2)当只将F1撤去时，物体受到的摩擦力的大小和方向；
(3)若撤去的力不是F1而是F2，则物体受到的摩擦力大小和方向又如何？
[能力题]
11．如图9所示是皮带传动示意图，右侧轮是主动轮，左侧轮是从动轮，两轮水平放置．当
主动轮顺时针匀速转动时，重10 N的物体同传送带一起运动，若物体与传送带间最大静摩擦力为5 N，则物体所受传送带的摩擦力的大小和图中传送带上P、Q两处所受的摩擦力的方向是 ( )
图9
A．5 N，向下、向上 B．0，向下、向上
C．0，向上、向上 D．0，向下、向下
12．如图10所示，一木板B放在水平地面上，木块A放在B的上面，A的左端通过轻
质弹簧测力计固定在竖直墙壁上，用力向右拉B，使B以速度v向右匀速运动，这时弹簧的拉力为FT，则下面说法中正确的是( )
图10
A．木块A受到B的滑动摩擦力的大小等于FT
B．木块A受到B的滑动摩擦力大于FT
C．若木板B以2v的速度运动，木块A受到的摩擦力大小为2FT
D．若用2F的力作用在木板B上，木块A受到的摩擦力大小仍为FT
[探究与拓展题]
13．在研究摩擦力特点的实验中，将木块放在水平长木板上，如图11甲所示，用力沿
水平方向拉木块，拉力从0开始逐渐增大．分别用力传感器采集拉力和木块所受到的摩擦力的信息，并用计算机绘制出摩擦力Ff随拉力F的变化图象，如图乙所示．已知木块质量为0.78 kg，重力加速度g取10 m/s2，求木块与长木板间的动摩擦因数和木块受到的最大静摩擦力．
图11
答案
1．CD 2.C 3.D 4.BD 5.D 6.D
7．三 受力情况见解析图
解析 先分析B的受力情况如图所示，B受重力GB及AB绳的拉力FAB，BC绳无拉力．再分析C球的受力情况如图所示，C受重力GC、AC绳的拉力FAC及水平拉 力F共三个力作用．
8．BCD 9.A
10．见解析
解析 (1)因为物体处于静止状态，所以水平方向所受外力和为零．由于F1>F2，故静摩擦力向左，大小为Ff＝F1－F2＝7 N.
(2)当只将F1撤去时，由于F2＝6 N，比物体受到的滑动摩擦力F滑＝μFN＝8 N小，故不能运动起来，物体仍处于静止状态，此时所受的摩擦力为静摩擦力，其大小为6 N，方向向右．
(3)若撤去的力不是F1而是F2，由于F1＝13 N比物体受到的滑动摩擦力F滑＝μFN＝8 N大，此时物体开始运动，所受的摩擦力为滑动摩擦力，大小为8 N，方向向左．
11．D 12.AD
13.0.4 4 N
