物理选修31 交变电流背景图ppt课件

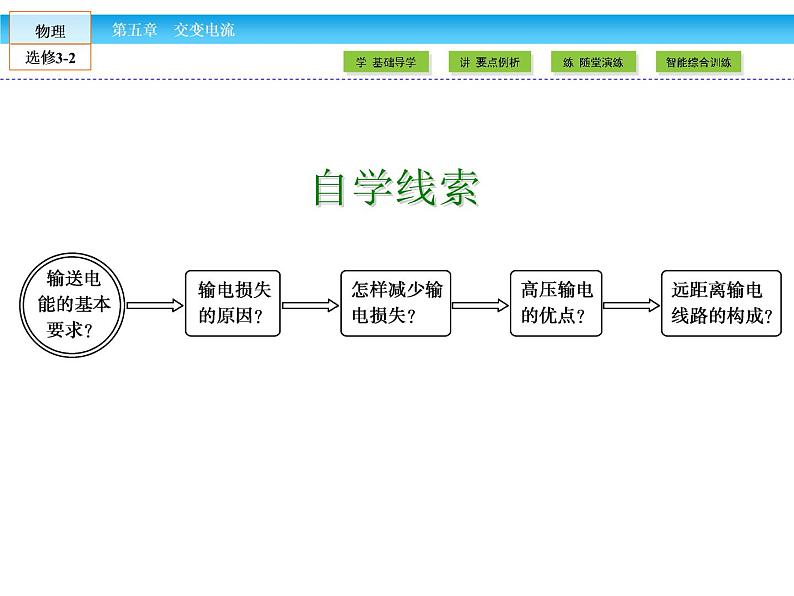

这是一份物理选修31 交变电流背景图ppt课件，共40页。PPT课件主要包含了自学线索，学基础导学，I2r，电阻率小，横截面积，电网供电，讲要点例析，答案D，练随堂演练，答案CD等内容，欢迎下载使用。

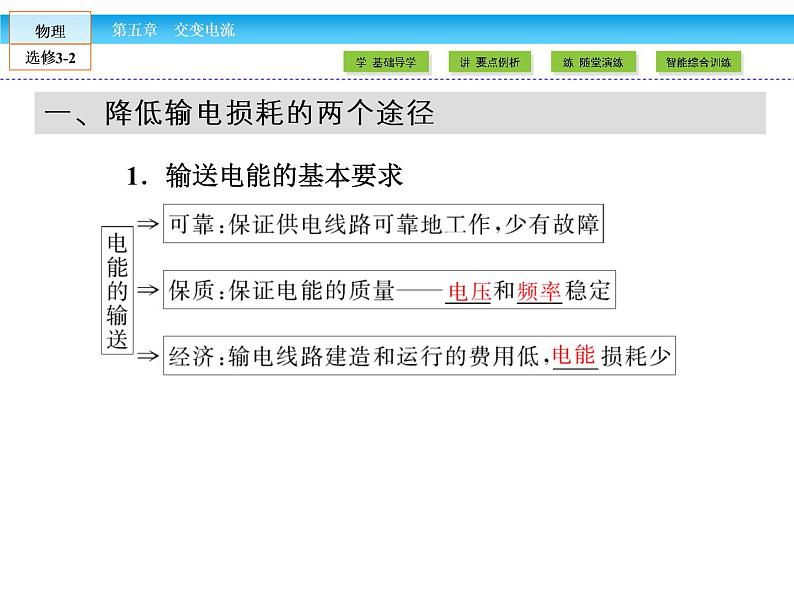

1．输送电能的基本要求

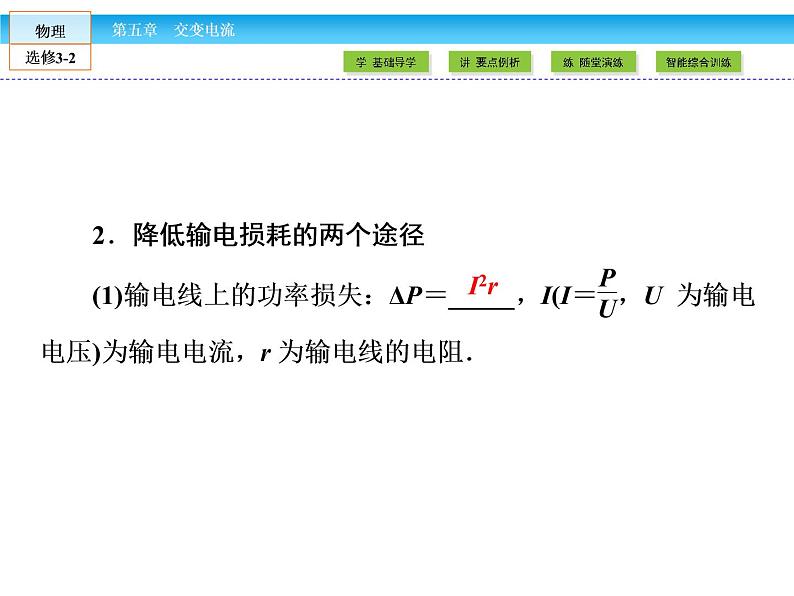

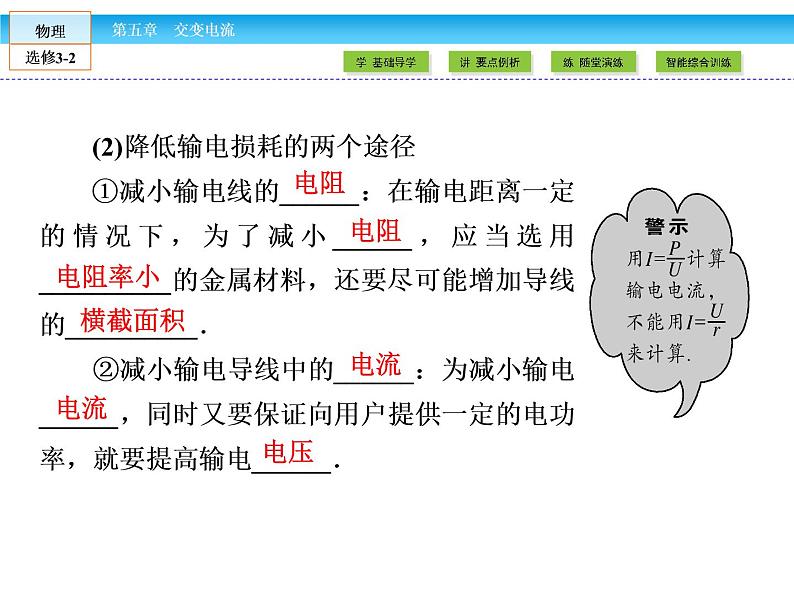

一、降低输电损耗的两个途径

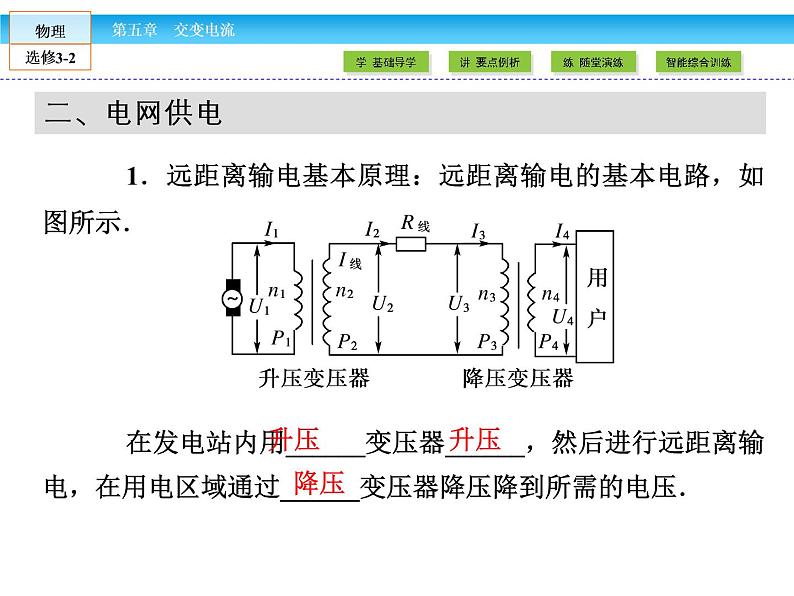

1．远距离输电基本原理：远距离输电的基本电路，如图所示．在发电站内用______变压器______，然后进行远距离输电，在用电区域通过______变压器降压降到所需的电压．

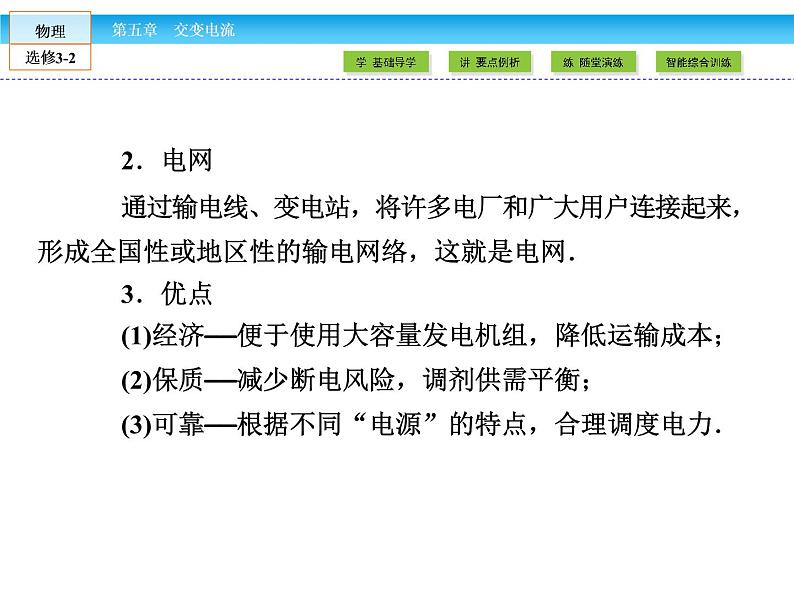

2．电网通过输电线、变电站，将许多电厂和广大用户连接起来，形成全国性或地区性的输电网络，这就是电网．3．优点(1)经济——便于使用大容量发电机组，降低运输成本；(2)保质——减少断电风险，调剂供需平衡；(3)可靠——根据不同“电源”的特点，合理调度电力．
输电线上的电压损失和功率损失
某小型实验水电站输出功率是20 kW，输电线路总电阻是6 Ω.(1)若采用380 V输电，求输电线路损耗的功率和用户得到的电压．(2)若改用5 000 V高压输电，用户端利用n1∶n2＝22∶1的变压器降压，求用户得到的电压．
输电过程的计算涉及的电流、电压和功率很多，极易混淆，必须加强对概念的区分和比较，与电路相对照，防止乱套公式．
1．远距离输电的电路图如图甲所示为远距离输电的简化电路原理图，可以划分为三个回路，如图乙．
远距离输电的综合应用问题
2．分析三个回路分析远距离输电路的有效方法是理清三个回路，抓住两个联系，掌握一个定律．其关系如下表所示：
有条河流，流量Q＝2 m3/s，落差h＝5 m．现利用其发电，若发电机总效率为50%，输出电压为240 V，输电线总电阻r＝30 Ω，允许损失功率为输出功率的6%，为满足用电的需求，则该输电线路所使用的理想的升压、降压变压器的匝数比各是多少？能使多少盏“220 V,100 W”的电灯正常发光？(g＝10 m/s2，ρ水＝1.0×103 kg/m3)
答案：　6∶125　235∶11　470盏
(2)电压损失U损＝Ir＝125×25.6 V＝3 200 V.答案：　(1)8×104 V　(2)3 200 V
(1)怎样计算输电线路损失的功率？(2)在输电电流一定的情况下，如果线路的电阻减小为原来的一半，线路上损失的功率减为原来的几分之一？在线路电阻一定的情况下．如果输电电流减为原来的一半，线路上损失的功率减为原来的几分之一？(3)通过第2步的两项计算，你认为哪个途径对于降低输电线路的损耗更为有效？(4)怎样计算用户消牦的功率P?(5)在保证用户的电功率的前提下，怎样才能减小输电电流？
1．中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重，其客观原因是电网陈旧老化．近来，农村进行电网改造，为减少远距离输电的损耗而降低电的价格可采取的措施有(　　)A．提高输送功率B．增大输送电流C．提高输电电压D．减小输电导线的横截面积
解析：　线路损耗会影响电费高低，损耗越大，电费越高，减少损耗的途径有二：一是提高输电电压；二是减小输电线电阻，即增大导线的横截面积，故C正确．答案：　C
