2018届中考物理总复习专题训练：要题加练5

这是一份2018届中考物理总复习专题训练：要题加练5，共8页。


丙

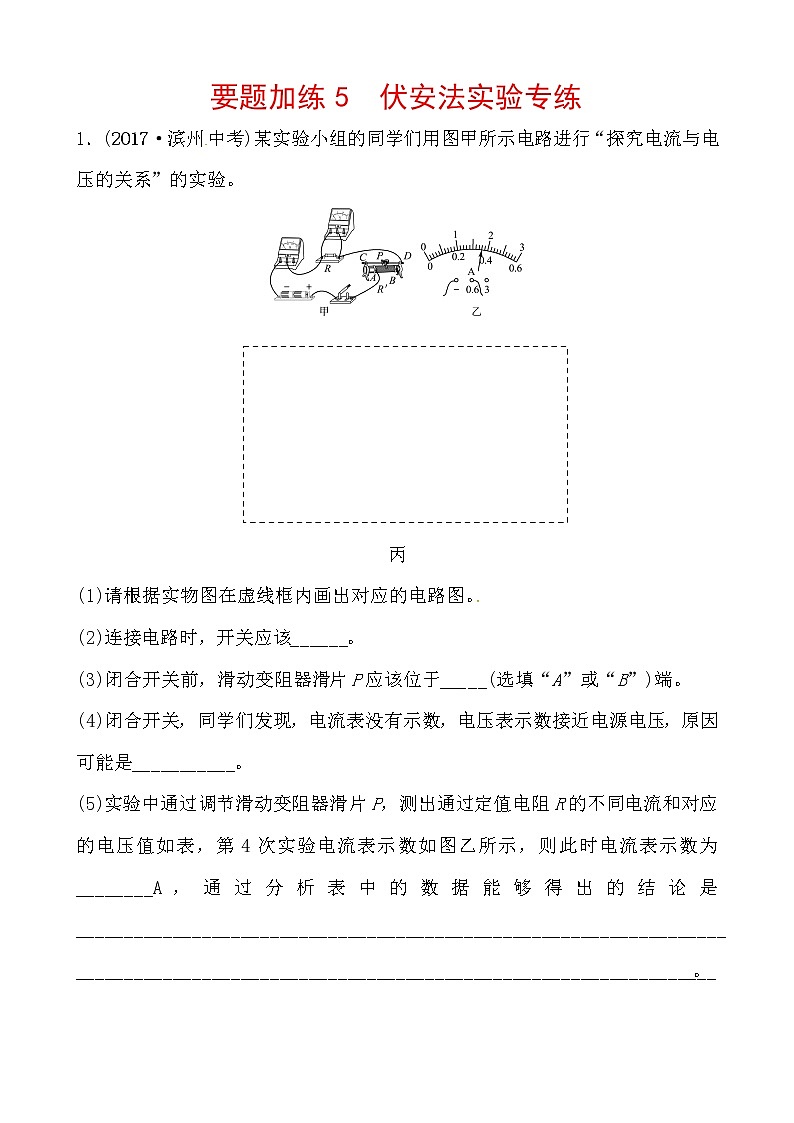

(1)请根据实物图在虚线框内画出对应的电路图。
(2)连接电路时，开关应该______。
(3)闭合开关前，滑动变阻器滑片P应该位于_____(选填“A”或“B”)端。
(4)闭合开关，同学们发现，电流表没有示数，电压表示数接近电源电压，原因可能是___________。
(5)实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表，第4次实验电流表示数如图乙所示，则此时电流表示数为________A，通过分析表中的数据能够得出的结论是___________________________________________________________________
__________________________________________________________________。

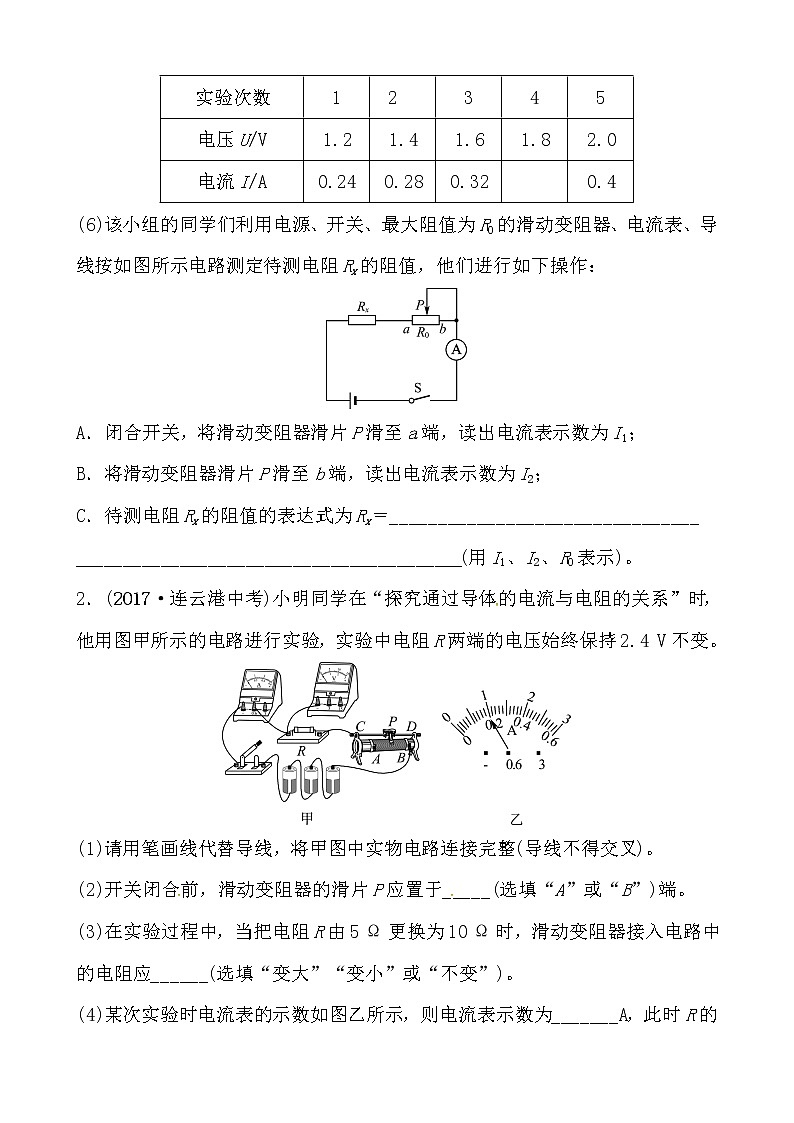

(6)该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图所示电路测定待测电阻Rx的阻值，他们进行如下操作：
A．闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；
B．将滑动变阻器滑片P滑至b端，读出电流表示数为I2；
C．待测电阻Rx的阻值的表达式为Rx＝_________________________________
_________________________________________(用I1、I2、R0表示)。
2．(2017·连云港中考)小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4 V不变。
(1)请用笔画线代替导线，将甲图中实物电路连接完整(导线不得交叉)。
(2)开关闭合前，滑动变阻器的滑片P应置于_____(选填“A”或“B”)端。[来源:学+科+网]
(3)在实验过程中，当把电阻R由5 Ω更换为10 Ω时，滑动变阻器接入电路中的电阻应______(选填“变大”“变小”或“不变”)。
(4)某次实验时电流表的示数如图乙所示，则电流表示数为_______A，此时R的阻值为______Ω。

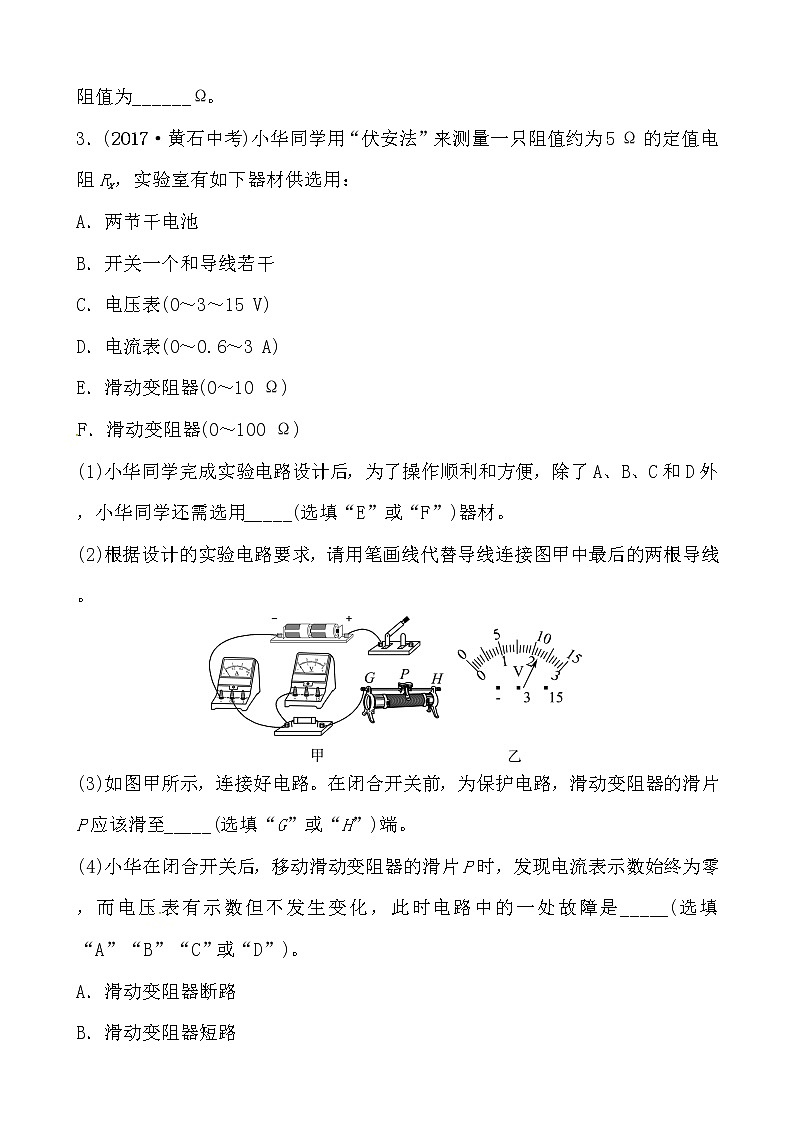

3．(2017·黄石中考)小华同学用“伏安法”来测量一只阻值约为5 Ω的定值电阻Rx，实验室有如下器材供选用：
A．两节干电池
B．开关一个和导线若干
C．电压表(0～3～15 V)
D．电流表(0～0.6～3 A)
E．滑动变阻器(0～10 Ω)
F．滑动变阻器(0～100 Ω)
(1)小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用_____(选填“E”或“F”)器材。
(2)根据设计的实验电路要求，请用笔画线代替导线连接图甲中最后的两根导线。
(3)如图甲所示，连接好电路。在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至_____(选填“G”或“H”)端。
(4)小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是_____(选填“A”“B”“C”或“D”)。
A．滑动变阻器断路
B．滑动变阻器短路
C．定值电阻Rx断路
D．定值电阻Rx短路
(5)排除故障后，电流表示数为0.40 A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是_______Ω。
4．(2017·长沙中考)小天同学在做“用伏安法测电阻”的实验时，除了滑动变阻器的铭牌不清楚之外其他实验器材齐全且完好，电源电压不变，电流表和电压表对电路的影响均忽略不计。以下是他的实验过程，请回答下列问题：
(1)小天连接了如图甲所示的电路测量待测电阻Rx的阻值，请指出电路连接的错误之处：_________________________________________________________
___________________________________________________________________
___________________________________________________________________(写出一种即可)。
(2)更正电路之前，小天发现可以利用甲图所示的电路来测量滑动变阻器的最大阻值；他闭合开关，读出电压表的示数为10 V，电流表的示数为0.2 A，则可计算出滑动变阻器的最大阻值为______Ω。
(3)小天按照图乙所示电路图正确连接好电路后，为了减小实验误差，他选用了合适的量程进行了多次测量，以下是他的实验记录。第一次：当滑动变阻器的滑片位于最左端时，电压表的指针位置如图丙所示；第二次：当滑动变阻器的滑片位于某位置时，电流表的示数为0.58 A，电压表的指针位置如图丁所示；第三次：当滑动变阻器的滑片位于最右端时，电流表的示数为1.1 A，则Rx的平均阻值为________Ω(精确到0.1 Ω)。
5．(2017·邵阳中考)某实验小组在做“测量小灯泡电功率”的实验中，所用电源电压为3 V，待测小灯泡的额定电压为 2.5 V，电阻约为 10 Ω。
(1)请用笔画线代替导线，完成图甲中实物电路的连接。(要求：连线不得交叉，电流表量程要正确)
(2)检查电路连接无误后，闭合开关S，发现灯泡不亮，电压表有示数，电流表几乎无示数。产生这一现象的原因可能是_____。
A．变阻器断路 B．电压表短路
C．电压表断路 D．小灯泡断路
(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示。要测量小灯泡的额定功率，应将滑动变阻器的滑片P向_____(选填“A”或“B”)移。
(4)通过移动滑动变阻器的滑片P，记录了多组数据，并作出如图丙所示的I­U图像。根据图像可知小灯泡的额定功率为_______W。
6．(2017·绥化中考)小明同学手里有一个标有“3.8 V”字样的小灯泡，他想知道小灯泡正常工作时的电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路，电源电压恒定不变。
(1)在图中找出连接错误的一根导线并在该导线上画“×”，用笔画线代替导线将电路连接正确。(所画的导线要用实线，不可用虚线)
(2)该实验的原理是________。
(3)连接电路时，开关应该______。
(4)闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数，则故障原因可能是_________。
(5)在实验时，电压表出现了故障不能使用。小明向老师借了一只定值电阻R0(R0阻值已知)，设计了如图乙所示的电路，继续测量恒定电压为U的小灯泡的额定功率。测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为____________时，小灯泡正常发光；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的额定功率P额＝______________(用I、U额和R0表示)。
参考答案
1．(1)如图所示
(2)断开
(3)B
(4)定值电阻R断路
(5)0.36 在电阻不变时，电阻两端的电压与通过的电流成正比
(6)eq \f(I2,I1－I2)R0
2．(1)如图所示
(2)A (3)变大 (4)0.2 12
3．(1)E
(2)如图所示
(3)G (4)C (5)5.5[来源:学§科§网Z§X§X§K]
4．(1)电压表应并联在Rx两端(或滑动变阻器下面两个接线柱接入了电路，答案合理即可)
(2)50
(3)10.4
5．(1)如图所示
(2)D (3)B (4)0.5
6．(1)如图所示
(2)P＝UI
(3)断开
(4)小灯泡短路
(5)eq \f(U额,R0) U额(I－eq \f(U额,R0))
实验次数
1
2
3
4
5
电压U/V
1.2
1.4
1.6
1.8
2.0
电流I/A
0.24
0.28
0.32
0.4
