第十四章　了解电路

【过D必做】

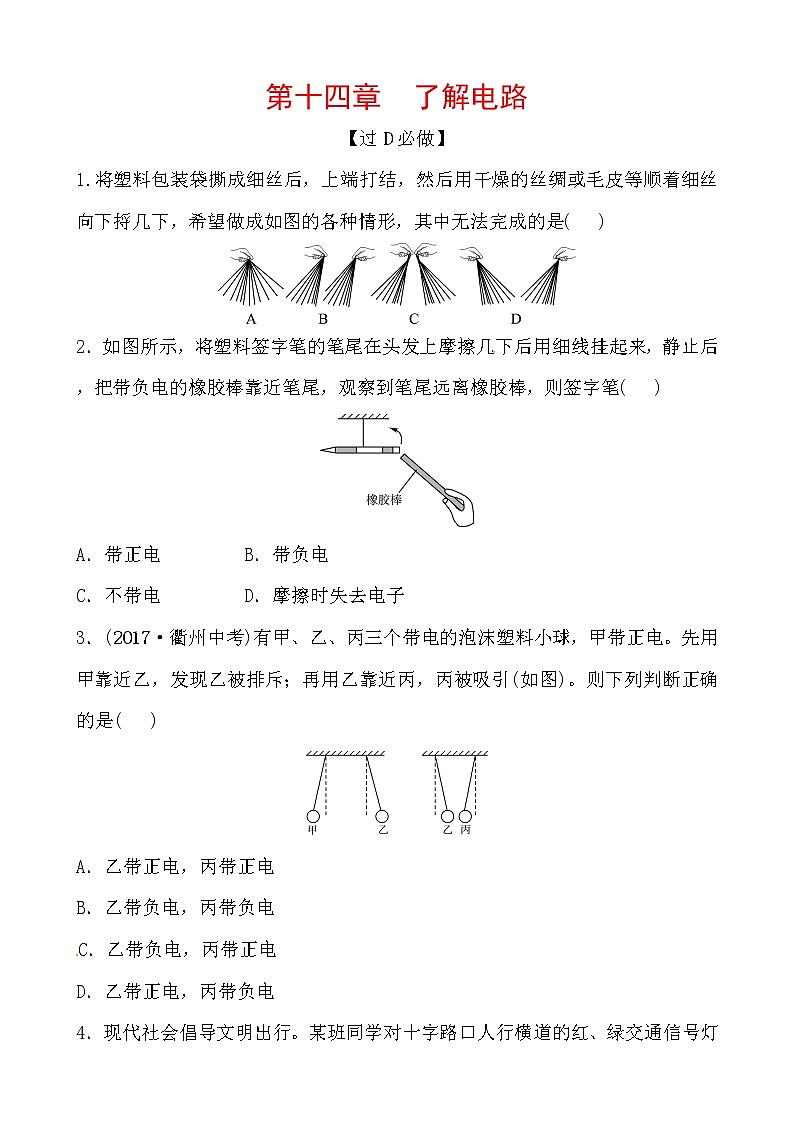

1.将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是(   )

2．如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔(   )

A．带正电     B．带负电

C．不带电     D．摩擦时失去电子

3．(2017·衢州中考)有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引(如图)。则下列判断正确的是(   )

A．乙带正电，丙带正电[来源:学&科&网]

B．乙带负电，丙带负电

C．乙带负电，丙带正电

D．乙带正电，丙带负电

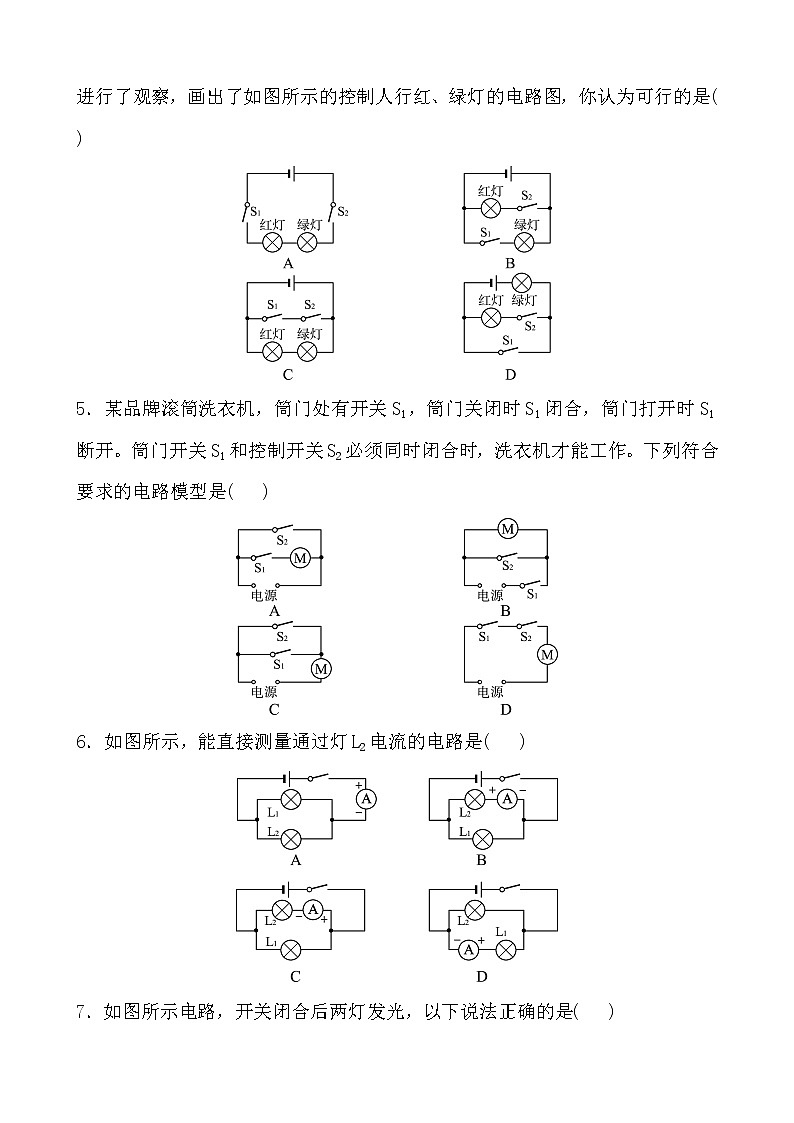

4．现代社会倡导文明出行。某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是(   )

5．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路模型是(   )

6．如图所示，能直接测量通过灯L2电流的电路是(   )

7．如图所示电路，开关闭合后两灯发光，以下说法正确的是(   )

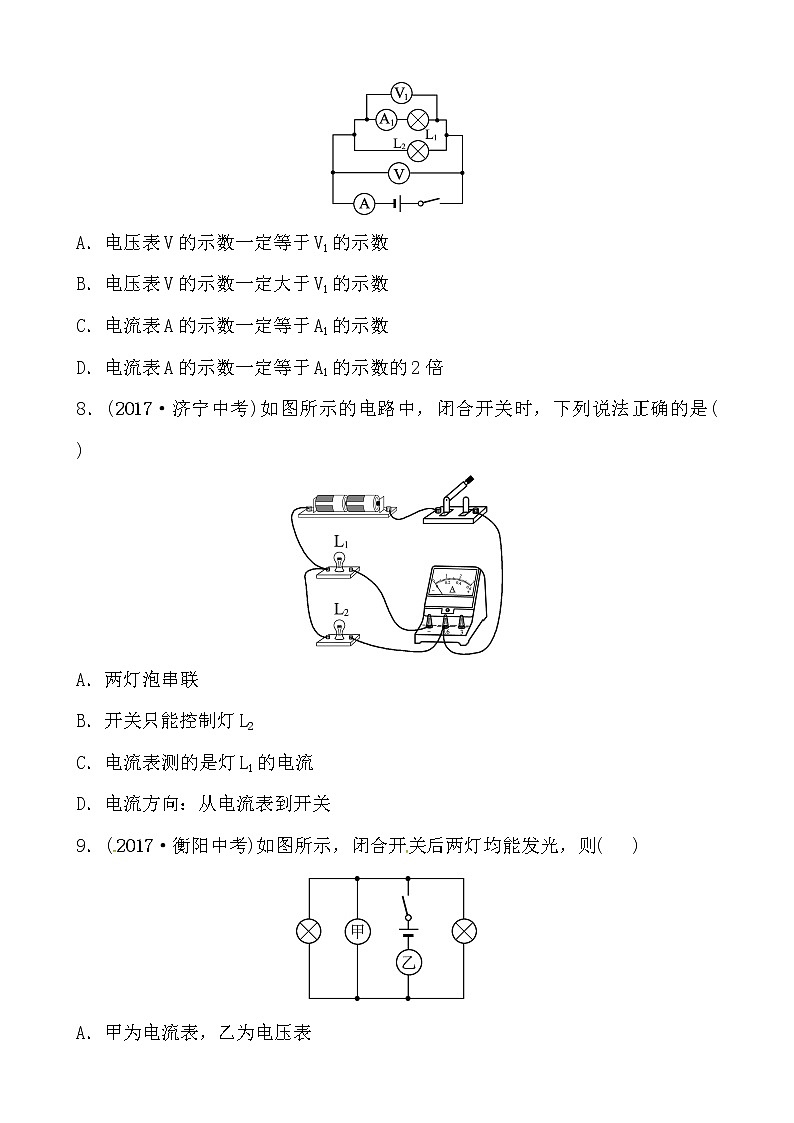

A．电压表V的示数一定等于V1的示数

B．电压表V的示数一定大于V1的示数

C．电流表A的示数一定等于A1的示数

D．电流表A的示数一定等于A1的示数的2倍

8．(2017·济宁中考)如图所示的电路中，闭合开关时，下列说法正确的是(   )

A．两灯泡串联

B．开关只能控制灯L2

C．电流表测的是灯L1的电流

D．电流方向：从电流表到开关

9．(2017·衡阳中考)如图所示，闭合开关后两灯均能发光，则(   )

[来源:Zxxk.Com]

A．甲为电流表，乙为电压表

B．甲为电压表，乙为电流表

C．甲、乙均为电流表

D．甲、乙均为电压表

10．(2017·福建中考)如图所示，闭合开关S1、S2，电路正常工作。现只将S2断开，则(   )

A．电流表示数减小，电压表示数不变

B．电流表示数增大，电压表示数不变

C．电流变示数减小，电压表示数减小

D．电流表示数增大，电压表示数增大

11．(2017·广州中考)下列关于图中各物理量的关系的描述，正确的是(   )

(1)I1＝I2＝I3＝I4   (2)U1＝U2＝U3＝U4 [来源:学科网ZXXK]

(3)U3＝U1，U2≠U4   (4)I1＝I2，I2≠I4

A．(2)(4)  B．(1)(2)  C．(3)(4)  D．(1)(3)

12．(2017·威海中考)丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中______电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是____________。

13．有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是__________(选填“从云层到大地”或“从大地到云层”)。

14．如图为小红家的一个带开关、指示灯和多个插座的接线板，接线板上的指示灯和插座之间是_____联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了______(选填“开路”或“短路”)。

15．如图所示电路中，只闭合S1、S2时，灯L1、L2是______，只闭合S3时，灯L1、L2是______(前两空均选填“串联”或“并联”)，同时闭合开关____________会造成电源短路。

16．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__________。

17．(2017·吉林中考)如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________。

18．投影仪的灯泡功率很大，配有风扇进行散热。使用投影仪时，先闭合开关S1，风扇转动；再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。请你在虚线框中完成投影仪内部的电路图。(风扇用电动机的符号表示，在图中标明开关S1和S2)

19．一个既能吹出冷风又能吹出热风的电吹风，内部由一根电阻丝，一个电风扇和两个开关组成。为了保护电吹风在正常使用中不被损坏，设计上不允许电阻丝单独工作。如图所示的方框内已画出了电吹风连接线的插头部分，请你在图中完成该电吹风的内部电路图(电风扇可用电动机的符号表示)。

【过B、C必做】

20．(2017·德州中考)小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡)。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光。图中设计的电路符合要求的是(   )

21．(2017·益阳中考)如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是(   )

A．开关S1闭合、S2断开，电源外部电流流向为a→b→c→d

B．开关S1、S2都闭合，灯泡L1和L2并联

C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流

D．闭合S1、S2中任意一个开关，都会有灯泡发光

22．(2017·德阳中考)在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是(   )

A．灯泡L1开路

B．灯泡L2开路

C．灯泡L2短路

D．电流表短路[来源:Z.xx.k.Com]

23．(2017·宜昌中考)将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将______能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_____(选填“正”或“负”)极。

24．(2017·鄂州中考)小伟连接两灯并联电路的情况如图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误。若闭合开关S，可能造成的后果是______________；现在请你只改接图中的一根导线，使电路连接完全正确(在错接的导线上画“×”，然后画出正确的接线)。

25．小明利用如图甲所示的电路“探究串、并联电路中电流的关系”。

(1)探究串联电路中电流的关系：

①用笔画线代替导线将开关S3连入电路中。(要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉)

②小明将S3闭合后，发现电流表均无示数。于是他用一只电压表对电路故障(电路中只有一处故障)进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数，电路中的故障是________。小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系：串联电路中各处电流相等。

(2)完成上述实验后，小明继续探究并联电路中电流的关系。

①各开关的连接情况是________________(填写各开关断开或闭合)。

②分析实验中各电流表的读数(如图乙所示)，可知并联电路中电流的关系：___________________________________________________________________

__________________________________________________________________。

③电阻R1∶R2＝_______。

(3)为了验证结论的普遍性，你可以采用的方法：__________。

26．“探究串联电路的电压关系”的实验电路如图甲所示。

(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择_______(选填“相同”或“不相同”)的小灯泡。

(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_________。

(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是_______(选填“正确”或“不正确”)的。

(4)测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。

参考答案

【过D必做】

1.B　2.B　3.D　4.B　5.D　6.C　7.A　8.C　9.B　10.A　11.A

12．失去　同种电荷相互排斥

13．从大地到云层[来源:Zxxk.Com]

14．并　短路

15．并联　串联　S1、S2、S3

16．0.3 A

17．并　L2断路

18．如图所示

19．如图所示

【过B、C必做】

20．B　21.B　22.A

23．化学　正

24．电流表烧坏，电源烧坏　如图所示

25．(1)①如图所示

②R2断路

(2)①闭合S1、S2，断开S3　②并联电路干路电流等于各支路电流的和　③1∶2

(3)改变电源电压

26．(1)不相同

(2)换用小量程

(3)不正确

(4)合理；实验时存在误差。
