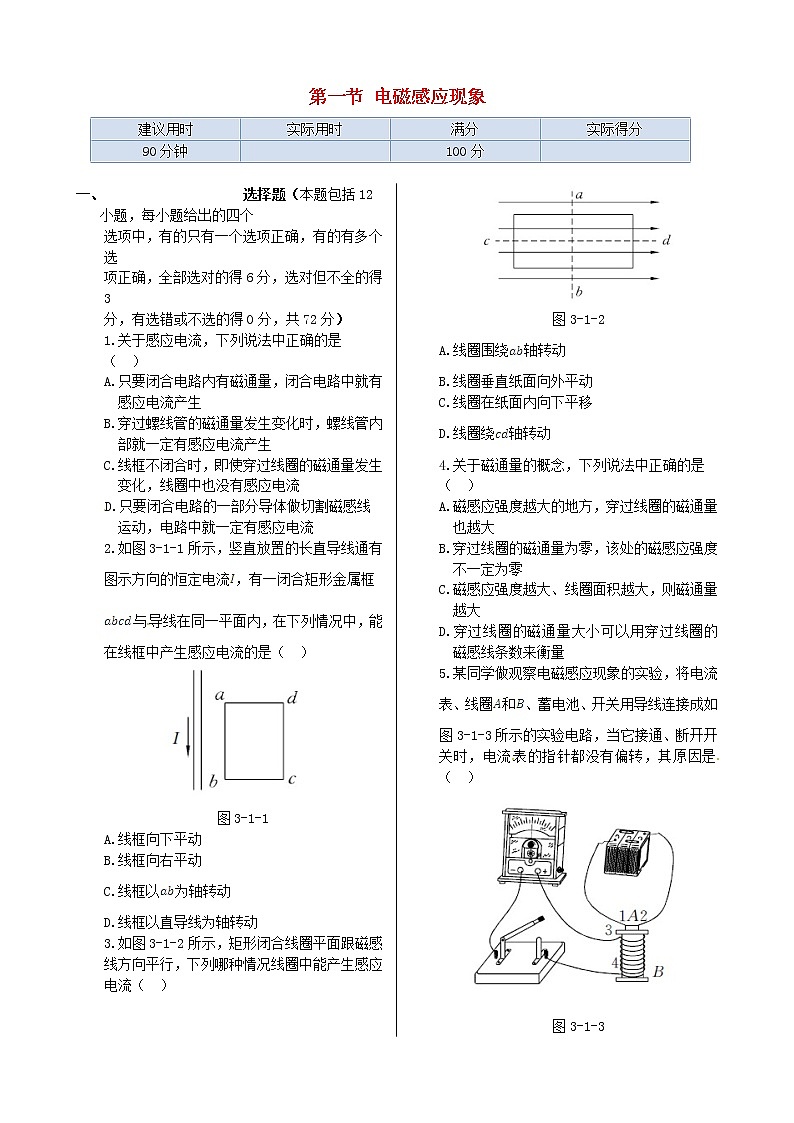

高中物理人教版 (新课标)选修1一、电磁感应现象习题

这是一份高中物理人教版 (新课标)选修1一、电磁感应现象习题，共6页。

建议用时
实际用时
满分
实际得分
90分钟
100分
选择题（本题包括12小题，每小题给出的四个
选项中，有的只有一个选项正确，有的有多个选
项正确，全部选对的得6分，选对但不全的得3
分，有选错或不选的得0分，共72分）
1.关于感应电流，下列说法中正确的是（ ）
A.只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B.穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生
C.线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D.只要闭合电路的一部分导体做切割磁感线运动，电路中就一定有感应电流
2.如图3-1-1所示，竖直放置的长直导线通有图示方向的恒定电流，有一闭合矩形金属框与导线在同一平面内，在下列情况中，能在线框中产生感应电流的是（ ）
图3-1-1
A.线框向下平动
B.线框向右平动
C.线框以为轴转动
D.线框以直导线为轴转动
3.如图3-1-2所示，矩形闭合线圈平面跟磁感线方向平行，下列哪种情况线圈中能产生感应
电流（ ）
图3-1-2
A.线圈围绕轴转动
B.线圈垂直纸面向外平动
C.线圈在纸面内向下平移
D.线圈绕轴转动
4.关于磁通量的概念，下列说法中正确的是（ ）
A.磁感应强度越大的地方，穿过线圈的磁通量也越大
B.穿过线圈的磁通量为零，该处的磁感应强度不一定为零
C.磁感应强度越大、线圈面积越大，则磁通量越大
D.穿过线圈的磁通量大小可以用穿过线圈的磁感线条数来衡量

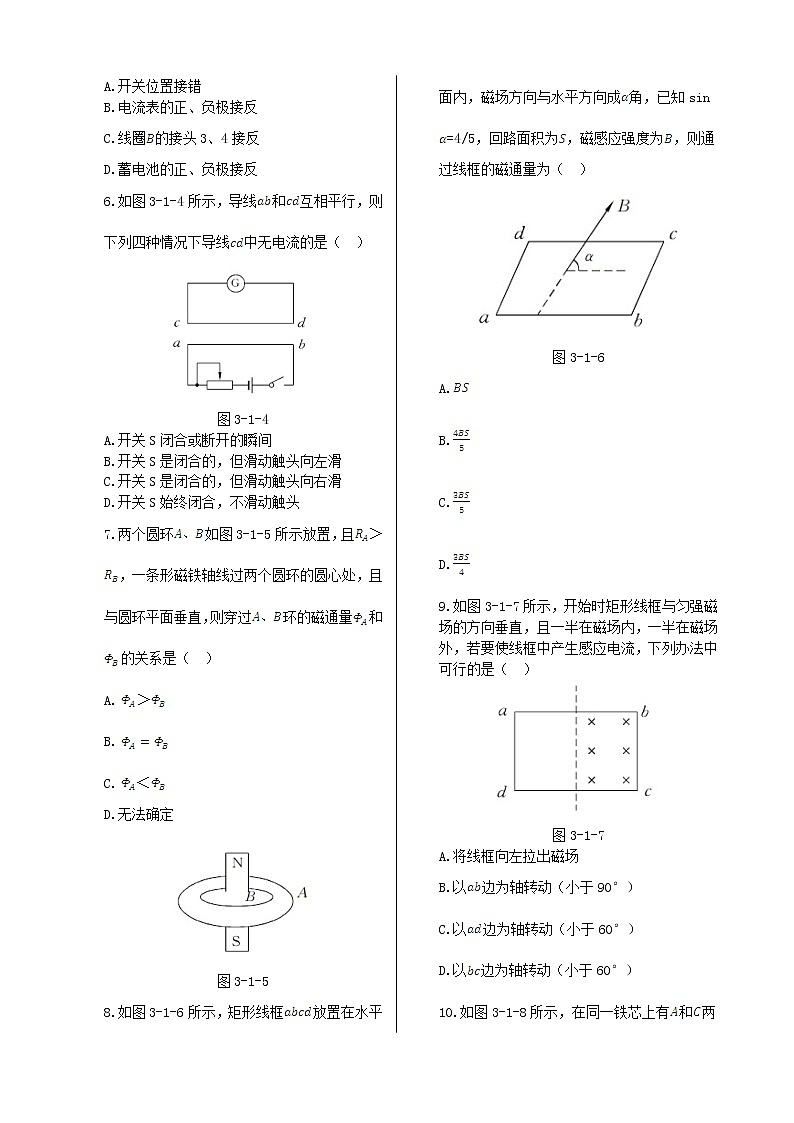

5.某同学做观察电磁感应现象的实验，将电流表、线圈和、蓄电池、开关用导线连接成如图3-1-3所示的实验电路，当它接通、断开开关时，电流表的指针都没有偏转，其原因是（ ）
图3-1-3
A.开关位置接错
B.电流表的正、负极接反
C.线圈的接头3、4接反
D.蓄电池的正、负极接反
6.如图3-1-4所示，导线和互相平行，则下列四种情况下导线中无电流的是（ ）
图3-1-4
A.开关S闭合或断开的瞬间
B.开关S是闭合的，但滑动触头向左滑
C.开关S是闭合的，但滑动触头向右滑
D.开关S始终闭合，不滑动触头
7.两个圆环如图3-1-5所示放置，且＞，一条形磁铁轴线过两个圆环的圆心处，且与圆环平面垂直，则穿过环的磁通量和的关系是（ ）
A.＞
B.
C.＜
D.无法确定
图3-1-5
8.如图3-1-6所示，矩形线框放置在水平面内，磁场方向与水平方向成角，已知sin =4/5，回路面积为，磁感应强度为，则通过线框的磁通量为（ ）
图3-1-6
A.
B.
C.
D.
9.如图3-1-7所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是（ ）
图3-1-7
A.将线框向左拉出磁场
B.以边为轴转动（小于90°）
C.以边为轴转动（小于60°）
D.以边为轴转动（小于60°）

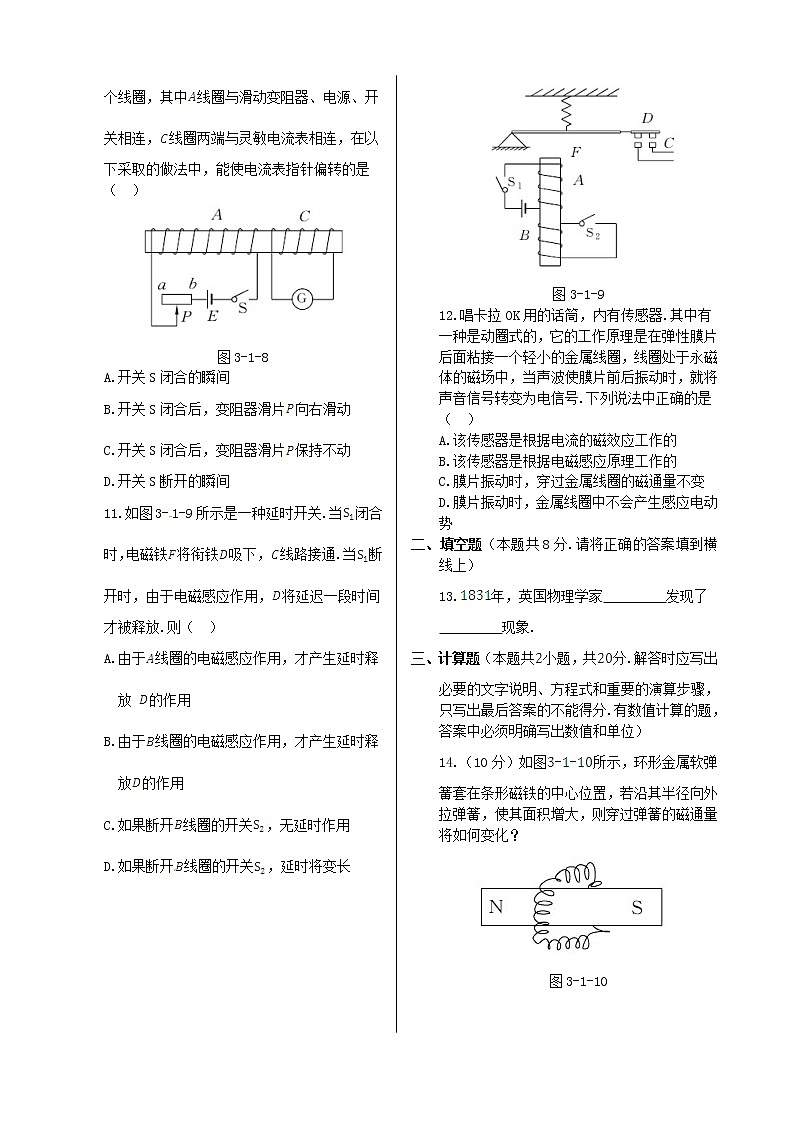

10.如图3-1-8所示，在同一铁芯上有和两个线圈，其中线圈与滑动变阻器、电源、开关相连，线圈两端与灵敏电流表相连，在以下采取的做法中，能使电流表指针偏转的是（ ）
图3-1-8
A.开关S闭合的瞬间
B.开关S闭合后，变阻器滑片向右滑动
C.开关S闭合后，变阻器滑片保持不动
D.开关S断开的瞬间
11.如图3-1-9所示是一种延时开关.当闭合时，电磁铁将衔铁吸下，线路接通.当断开时，由于电磁感应作用，将延迟一段时间才被释放.则（ ）
A.由于线圈的电磁感应作用，才产生延时释放 的作用
B.由于线圈的电磁感应作用，才产生延时释放的作用
C.如果断开线圈的开关，无延时作用
D.如果断开线圈的开关，延时将变长
图3-1-9
12.唱卡拉OK用的话筒，内有传感器.其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号.下列说法中正确的是（ ）
A.该传感器是根据电流的磁效应工作的
B.该传感器是根据电磁感应原理工作的
C.膜片振动时，穿过金属线圈的磁通量不变
D.膜片振动时，金属线圈中不会产生感应电动势
二、填空题（本题共8分.请将正确的答案填到横线上）
13.年，英国物理学家 发现了
现象.
三、计算题（本题共小题，共分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）
14.（10分）如图--所示，环形金属软弹簧套在条形磁铁的中心位置，若沿其半径向外拉弹簧，使其面积增大，则穿过弹簧的磁通量将如何变化？
图3-1-10
15.（10分）如图3-1-11所示，线框与通电直导线均位于水平面内，当线框由实线位置在水平面内向右平动，逐渐移动到虚线位置，穿过线框的磁通量如何变化？
图3-1-11
第一节 电磁感应现象
得分：
选择题
二、填空题
13．
三、计算题
14．
15.
第一节 电磁感应现象 参考答案
选择题
1.CD
2.BC
3.A
4.BD
5.A 解析：题图中所示开关的连接不能控制含有电源的电路中电流的通断.而本实验的内容之一就是研究在开关通断瞬间，电流的变化导致磁场变化，进而产生感应电流的情况，因而图中的接法达不到目的.
6.D 解析：如果导线中无电流产生，则说明通过上面的闭合线圈的磁通量没有发生变化，也就是说通过导线段的电流没有发生变化.显然，A、B、C三种情况的过程都是通过导线的电流发生变化的过程，都能在导线中产生感应电流.因此本题的正确选项应为D.
7.C 解析：穿过某面的磁通量是指穿过它的磁感线的净条数.磁铁内部磁感线的方向是由→，向上穿过圆环的条数相同，而磁铁外部是由→，与内部磁感线形成闭合曲线，如果圆环面积越大，向下的磁感线条数越多，这样，抵消的越多，净条数越少，因而.
8.B 解析：.
9.ABC
10.ABD
11.BC 解析：本题考查感应电流产生的条件，是通电线圈，是闭合线圈回路.当断开时，通过线圈的磁通量减小，则在线圈中产生感应电流，其磁场对衔铁的吸引力使线路接通，起到延时作用.故B、C正确.
12.B 解析：当声波使膜片前后振动时，膜片后的金属线圈就跟着振动，从而使处于永磁体的磁场中的线圈切割磁感线.穿过线圈的磁通量发生改变，产生感应电流，从而将声音信号转化为电信号，这是电磁感应的工作原理，故B选项正确，A、C、D均错误.
填空题
13.法拉第 电磁感应
计算题
14.磁通量减小 解析：注意弹簧面所在处存在两个方向的磁场，即磁铁的内磁场和外磁场，它们各自产生正负不同的磁通量，总的磁通量等于两者绝对值之差.当拉大弹簧面积时，内磁场的磁通量不变，而外磁场的磁通量却增大（穿过弹簧的外部磁感线条数增多），故=｜｜－｜｜应减小.
点评：当穿过某一面积的磁感线方向相反时，穿过该面积的磁感线条数可理解为两者抵消后的磁感线净条数.
15.增大→减小→增大→减小
解析：直线电流产生的磁场的磁感线的形状是以导线上的点为圆心的在竖直平面的一组组同心圆.在电流的右边磁感线的方向垂直纸面向内；在电流的左边磁感线的方向垂直纸面向外.磁感线的疏密分布是越靠近导线，磁感线越密；离导线越远，磁感线越稀疏.
线框的水平平动，可分为三个阶段：第一阶段，从实线位置开始至边到达直导线的位置，穿过线框的磁通量逐渐增大.第二阶段从边到达直导线处开始至边到达直导线为止，由于向外的磁感线逐渐减少，向内的磁感线逐渐增多，所以穿过线框的总磁通量先减小（当、两边中点连线与直导线重合时，磁通量为零）后增大.第三阶段从边离开直导线向右运动开始至线框到达虚线位置为止，穿过线框的磁通量逐渐减小.
题号
1
2
3
4
5
6
7
8
9
10
答案
题号
11
12
答案
