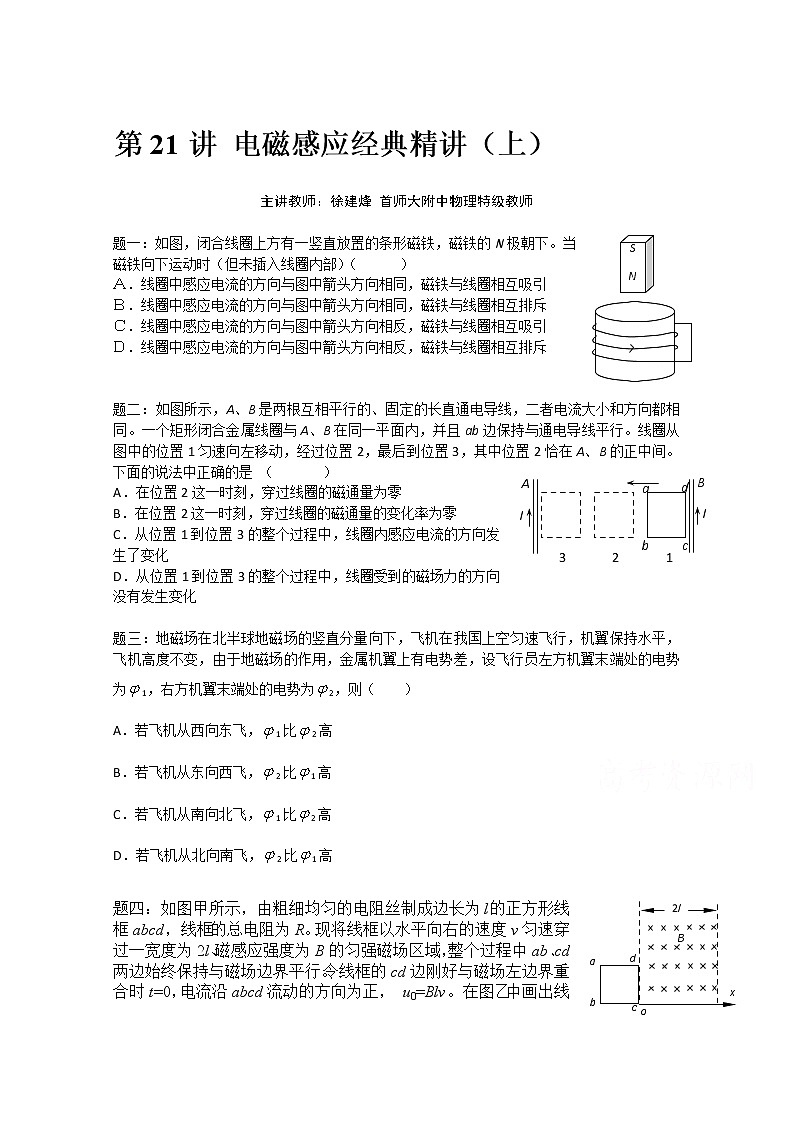

高考物理一轮复习：第21讲电磁感应（上）（人教版） word版含解析

展开

这是一份高考物理一轮复习：第21讲电磁感应（上）（人教版） word版含解析，共2页。

主讲教师：徐建烽首师大附中物理特级教师
N
S
题一：如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部）（）
Ａ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
Ｂ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
Ｃ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
Ｄ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
a
I
I
d
b
c
2
1
3
A
B
题二：如图所示，A、B是两根互相平行的、固定的长直通电导线，二者电流大小和方向都相同。一个矩形闭合金属线圈与A、B在同一平面内，并且ab边保持与通电导线平行。线圈从图中的位置1匀速向左移动，经过位置2，最后到位置3，其中位置2恰在A、B的正中间。下面的说法中正确的是（）
A．在位置2这一时刻，穿过线圈的磁通量为零
B．在位置2这一时刻，穿过线圈的磁通量的变化率为零
C．从位置1到位置3的整个过程中，线圈内感应电流的方向发生了变化
D．从位置1到位置3的整个过程中，线圈受到的磁场力的方向没有发生变化
题三：地磁场在北半球地磁场的竖直分量向下，飞机在我国上空匀速飞行，机翼保持水平，飞机高度不变，由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为1，右方机翼末端处的电势为2，则（）
A．若飞机从西向东飞，1比2高
B．若飞机从东向西飞，2比1高
C．若飞机从南向北飞，1比2高
D．若飞机从北向南飞，2比1高
a
b
d
2l
c
x
B
题四：如图甲所示，由粗细均匀的电阻丝制成边长为l的正方形线框abcd，线框的总电阻为R。现将线框以水平向右的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域，整个过程中ab、cd两边始终保持与磁场边界平行。令线框的cd边刚好与磁场左边界重合时t=0，电流沿abcd流动的方向为正， u0=Blv。在图乙中画出线框中a、b两点间电势差uab随线框cd边的位移x变化的图象正确的是（）
x
A
uab
0
l
2l
3l
u0
-u0
u0
-u0
u0/4
-3u0/4
D
x
uab
0
l
2l
3l
x
C
uab
0
l
2l
3l
u0
-u0
-u0/4
-3u0/4
u0
-u0
x
B
uab
0
l
2l
3l
3u0/4
u0/4
B
P
Q
a
b
c
左
右
题五：在一根软铁棒上绕有一组线圈，a、c是线圈的两端，b为中心抽头。把a、b两点分别接到两条平行金属导轨上，导轨间有匀强磁场，方向垂直于导轨所在的平面并指向纸内，如图所示。金属棒PQ在外力作用下以图示位置为平衡位置左右作简谐运动，运动过程中保持与导哪垂直，且两端与导轨始终接触良好。下面的哪些过程中a、c点的电势都比b点的电势高（）
A.PQ从平衡位置向左边运动的过程中
B.PQ从左边向平衡位置运动的过程中
C.PQ从平衡位置向右边运动的过程中
D.PQ从右边向平衡位置运动的过程中
题六：如图所示，PQ、MN是两条平行金属轨道，轨道平面与水平面的夹角为θ，轨道之间连接电阻R。在空间存在方向垂直于轨道平面的匀强磁场。金属杆ab沿轨道从顶端滑到底端的过程中，重力做功W1，动能的增加量为ΔE，回路中的电流产生的热量为Q1，金属杆与轨道间摩擦产生的热量为Q2。则下列关系式中正确的是（）
M
N
θ
B
Q
P
a
b
A．W1＋Q1＝ΔE＋Q2
B．W1＋ΔE＝Q1＋Q2
C．W1－ΔE＝Q1＋Q2
D．W1－Q1＝ΔE－Q2
第21讲电磁感应经典精讲（上）
题一：B 题二：AD 题三：AC 题四：B 题五：C 题六：C
