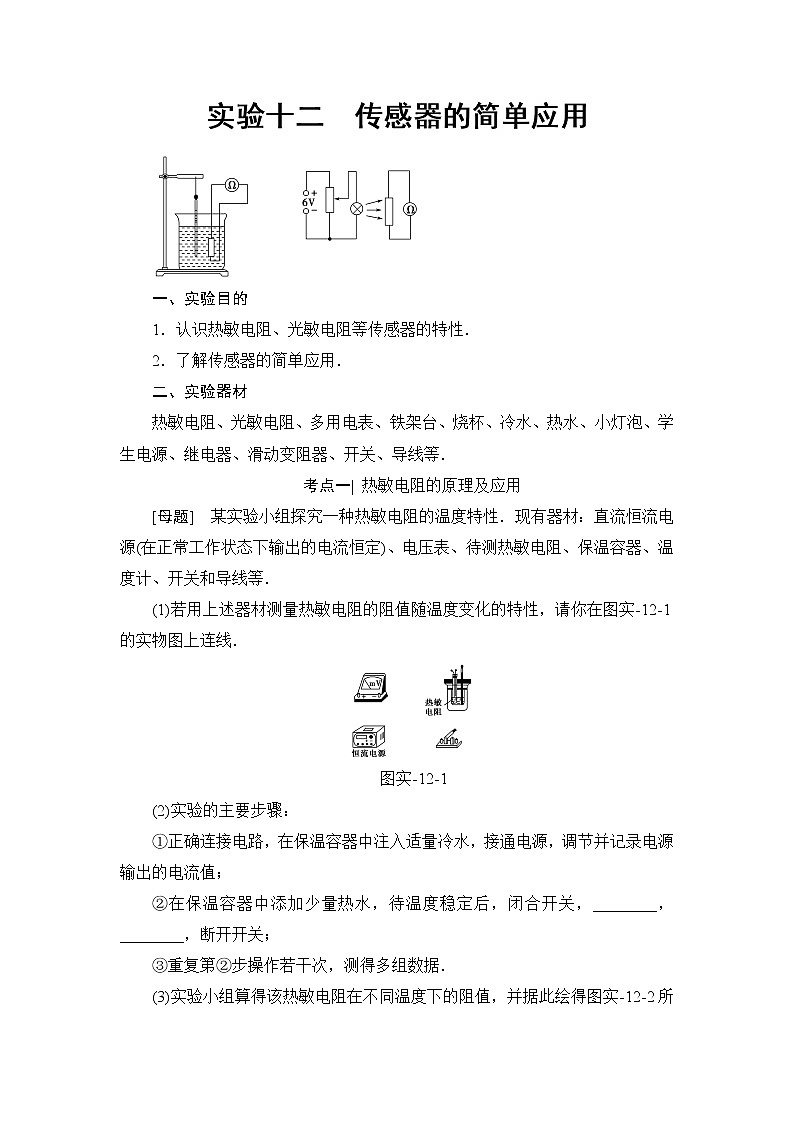

高考物理一轮复习 第11章 实验12 传感器的简单应用
展开
这是一份高考物理一轮复习 第11章 实验12 传感器的简单应用，共12页。试卷主要包含了实验目的，实验器材等内容，欢迎下载使用。
一、实验目的
1．认识热敏电阻、光敏电阻等传感器的特性．
2．了解传感器的简单应用．
二、实验器材
热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．
考点一| 热敏电阻的原理及应用
[母题] 某实验小组探究一种热敏电阻的温度特性．现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．
(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在图实121的实物图上连线．
图实121
(2)实验的主要步骤：
①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；
②在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关；
③重复第②步操作若干次，测得多组数据．

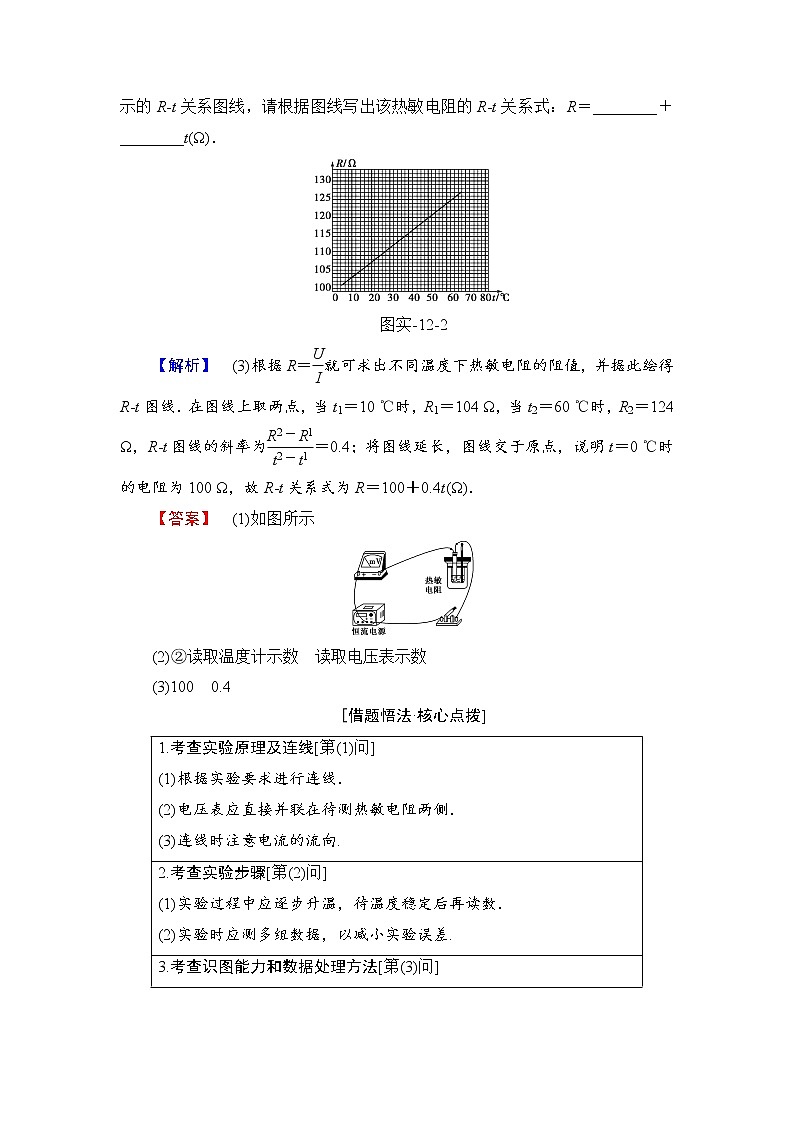

(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图实122所示的Rt关系图线，请根据图线写出该热敏电阻的Rt关系式：R＝________＋________t(Ω)．
图实122
【解析】 (3)根据R＝eq \f(U,I)就可求出不同温度下热敏电阻的阻值，并据此绘得Rt图线．在图线上取两点，当t1＝10 ℃时，R1＝104 Ω，当t2＝60 ℃时，R2＝124 Ω，Rt图线的斜率为eq \f(R2－R1,t2－t1)＝0.4；将图线延长，图线交于原点，说明t＝0 ℃时的电阻为100 Ω，故Rt关系式为R＝100＋0.4t(Ω)．
【答案】 (1)如图所示
(2)②读取温度计示数 读取电压表示数
(3)100 0.4
[借题悟法·核心点拨]
[母题迁移]
1．(2017·贵阳模拟)图实123为用电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲、乙、丙分别是( )
图实123
A．小电铃、半导体热敏电阻、绿灯泡
B．半导体热敏电阻、小电铃、绿灯泡
C．绿灯泡、小电铃、半导体热敏电阻
D．半导体、热敏电阻、绿灯泡、小电铃
B [根据要求，在常温下热敏电阻甲阻值较大，电磁铁磁性较弱，不能将衔铁吸下，此时绿灯所在电路接通，绿灯亮，所以丙为是绿灯；温度升高，热敏电阻阻值较小，控制电路电流增大时，电磁铁磁性增大，将衔铁吸下，丙电路断开，乙电路接通电铃响，所以乙为小电铃；由以上的分析可知，甲是半导体热敏电阻．故选B.]
2．(2016·全国乙卷)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干．
在室温下对系统进行调节．已知U约为18 V，Ic约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω.
(1)完成待调节的报警系统原理电路图的连线．
图实124
(2)电路中应选用滑动变阻器________(填“R1”或“R2”)．
(3)按照下列步骤调节此报警系统：
①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是
______________________________________________________________
______________________________________________________________.
②将开关向________(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至______________________________________________________．
(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．
【解析】 (1)电路图连接如图．
(2)报警器开始报警时，对整个回路有
U＝Ic (R滑＋R热)
代入数据可得R滑＝1 150.0 Ω，因此滑动变阻器应选择R2.
(3)①在调节过程中，电阻箱起到等效替代热敏电阻的作用，电阻箱的阻值应为报警器报警时热敏电阻的阻值，即为650.0 Ω.滑动变阻器在电路中为限流接法，滑片应置于b端附近，若置于另一端a时，闭合开关，则电路中的电流I＝eq \f(18,650.0) A≈27.7 mA，超过报警器最大电流20 mA，报警器可能损坏．②开关应先向c端闭合，移动滑动变阻器的滑片，直至报警器开始报警为止．
【答案】 (1)连线如解析图所示 (2) R2
(3)①650.0 b 接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏 ②c 报警器开始报警
考点二| 光敏电阻的应用
[母题] 为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻RP在不同照度下的阻值如下表：
(1)根据表中数据，请在图图实125所示的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．
图实125
(2)如图实126所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)
图实126
提供的器材：光敏电阻RP(符号阻值见上表)；
直流电源E(电动势3 V，内阻不计)；
定值电阻：R1＝10 kΩ，R2＝20 kΩ，
R3＝40 kΩ(限选其中之一并在图中标出)；
开关S及导线若干．
【解析】 (1)根据表中的数据，在坐标系中描点连线，得到如图所示的变化曲线．
由图可知光敏电阻阻值随照度变化的特点：光敏电阻的阻值随光照强度的增大非线性减小．
(2)因天色渐暗、照度降低至1.0 lx时启动照明系统，此时光敏电阻阻值为20 kΩ，两端电压为2 V，电源电动势为3 V，故应加上一个分压电阻，分压电阻阻值为10 kΩ，即选用R1.此电路的原理图如图所示．
[借题悟法·核心点拨]
[母题迁移]
1．(多选)(2017·兰州模拟)某温度检测、光电控制加热装置原理如图实127所示．图中RT为热敏电阻(随温度升高，阻值减小)，用来探测加热电阻丝R的温度，RG为光敏电阻(随光照强度增大，阻值减小)，接收小灯泡L的光照，除RT、RG外，其他电阻均为定值电阻．当R处温度升高时( )
【导学号：92492395】
图实127
A．L变亮
B．R3的电流减小
C．E2的路端电压增大
D．R的功率减小
AD [当R处温度升高时，RT阻值变小，小灯泡L的光照强度增大，RG阻值变小，通过R2的电流变大，E2的路端电压变小，R两端电压变小，通过的电流也变小，功率变小，通过R3的电流变大，选项A、D正确，B、C错误．]
2．为了节能环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制．光敏电阻是阻值随着光照度的变化而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．
(1)某光敏电阻R在不同照度下的阻值如表中所示，根据表中已知数据，在如图实128所示坐标系中描绘出了阻值随照度变化的曲线．由图象可求出照度为1.0 lx时的电阻约为________kΩ.
图实128
(2)如图实129所示是街道路灯自动控制模拟电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电．为达到天亮灯熄、天暗灯亮的效果，路灯应接在________(填“AB”或“BC”)之间，请用笔画线代替导线，正确连接电路元件．
图实129
(3)用多用电表“×10 Ω”档，按正确步骤测量图中电磁铁线圈电阻时，指针示数如图实1210所示，则线圈的电阻为________Ω.已知当线圈中的电流大于或等于2 mA时，继电器的衔铁将被吸合．图中直流电源的电动势E＝6 V，内阻忽略不计，滑动变阻器有三种规格可供选择：R1(0～10 Ω，2 A)、R2(0～200 Ω，1 A)、R3(0～1 750 Ω，1 A)．要求天色渐暗照度降低至1.0 lx时点亮路灯，滑动变阻器应选择________(填“R1”“R2”或“R3”). 为使天色更暗时才点亮路灯，应适当地________(填“增大”或“减小”)滑动变阻器的电阻．
图实1210
【解析】 (1)由描点绘出的图象可以找出照度为1.0 lx时光敏电阻的阻值为2.0 kΩ；(2)电源与开关、滑动变阻器、光敏电阻和电磁铁串联起来．当受光照作用较强时，光敏电阻阻值较小，通过电磁铁的电流较大，对衔铁磁力增大，与触点C接通，此时应使路灯不亮，故路灯应接在AB之间；(3)多用电表读数为14，乘以倍率“×10”，故线圈电阻为140 Ω.由闭合电路欧姆定律可知，电路总电阻达到3 kΩ时，电路接通，故滑动变阻器电阻应与光敏电阻同一数量级，故滑动变阻器选择R3.天色更暗，光敏电阻阻值增大，为使路灯此时点亮，则滑动变阻器电阻应减小．
【答案】 (1)2.0(误差允许范围内均对)
(2)AB 接线图如图所示
(3)140 R3 减小
考点三| 传感器在实际中的应用
[母题] (2017·湖北省部分重点高中联考)利用传感器可以探测、感受外界的信号、物理条件等．图实1211甲所示为某同学用传感器做实验得到的小灯泡的UI关系图线．
甲 乙
(1)实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A(阻值范围0～10 Ω)、滑动变阻器B(阻值范围0～100 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、开关、导线若干．该同学做实验时，滑动变阻器选用的是________(选填“A”或“B”)；请在图实1211乙的方框中画出该实验的电路图．
丙
图实1211
(2)如果将该小灯泡接入图实1211丙所示的电路中，已知电流传感器的示数为0.3 A，电源电动势为3 V．则此时小灯泡的电功率为________W，电源的内阻为________Ω.
【答案】 (1)A 实验电路图如图所示
(2)0.69(0.66～0.72均可) 2.33(2.00～2.67均可)
[借题悟法·核心点拨]
[母题迁移]
1．(多选)(2017·恩施模拟)工业生产中需要物料配比的地方常用“吊斗式”电子秤，图实1212甲所示的是“吊斗式”电子秤的结构图，其中实现称质量的关键性元件是拉力传感器．拉力传感器的内部电路如图实1212丙所示，R1、R2、R3是定值电阻，R1＝20 kΩ，R2＝10 kΩ，R0是对拉力敏感的应变片电阻，其电阻值随拉力变化的图象如图乙所示，已知料斗重1×103 N，没装料时Uba＝0，g取10 m/s2.下列说法中正确的是( )
【导学号：92492396】
甲 乙 丙
图实1212
A．R3阻值为40 kΩ
B．装料时，R0的阻值逐渐变大，Uba的值逐渐变小
C．拉力越大应变片电阻阻值也变大，Uba传感器的示数也变大
D．应变片作用是把物体形变这个力学量转换为电压这个电学量
AC [没装料时，根据串并联电路规律可得R1两端的电压为：UR1＝eq \f(R1,R1＋R2)×12＝8 V；从RF图中可得，没装料时，料斗重1×103 N，此时R0＝20 kΩ，所以R3两端的电压为UR3＝eq \f(R3,R3＋R0)×12＝eq \f(12R3,R3＋20)，因为此时Uba＝0，说明R1两端的电压和R3两端的电压相等，即eq \f(12R3,R3＋20)＝8 V，解得R3＝40 kΩ，A正确；装料时，由于R1所在支路电流恒定，所以a点的电势恒定，而R3所在支路中R0逐渐增大，该支路电流减小，R3两端的电压减小，即b的电势升高，所以Uba逐渐增大，B错误，C正确；应变片作用是把拉力这个力学量转换为电压这个电学量，D错误；故选A、C.]
2.传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用．有一种测量人的体重的电子秤，其测量部分的原理图如图实1213中的虚线框所示，它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)和显示体重大小的仪表○A (实质是理想电流表)组成．压力传感器表面能承受的最大压强为1×107 Pa，且已知压力传感器R的电阻与所受压力的关系如表所示．设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8 V，g取10 m/s2.请作答：
图实1213
(1)该秤零点(即踏板空载时)的刻度线应标在电流表刻度盘________A处．
(2)如果某人站在该秤踏板上，电流表刻度盘的示数为20 mA，这个人的质量是________kg.
【解析】 (1)由题表格知，踏板空载时，压力传感器的电阻R＝300 Ω，此时○A中电流I＝eq \f(U,R)＝eq \f(4.8,300) A＝1.6×10－2 A.
(2)当电流I′＝20 mA＝2×10－2 A时，压力传感器的电阻R′＝eq \f(U,I′)＝eq \f(4.8,2×10－2) Ω＝240 Ω，由表格可知，这个人受到的重力为500 N，此人质量为50 kg.
【答案】 (1)1.6×10－2 (2)50
1.考查实验原理及连线[第(1)问]
(1)根据实验要求进行连线．
(2)电压表应直接并联在待测热敏电阻两侧．
(3)连线时注意电流的流向.
2.考查实验步骤[第(2)问]
(1)实验过程中应逐步升温，待温度稳定后再读数．
(2)实验时应测多组数据，以减小实验误差.
3.考查识图能力和数据处理方法[第(3)问]
(1)根据R＝eq \f(U,I)求出不同温度下热敏电阻的阻值．
(2)由Rt关系图线找出R与t的函数关系式．
(3)本实验的主要误差来源于温度计和电压表的读数.
照度(lx)
0.2
0.4
0.6
0.8
1.0
1.2
电阻(kΩ)
75
40
28
23
20
18
1.考查描点作图的方法和分析图象的能力[第(1)问]
(1)描绘图象时，各点应均匀分布在图线两侧，且图线应是平滑的曲线，而不应成为连接各点的折线.
(2)根据所描绘图象，会分析电阻阻值如何随光照强度的变化而变化.
2.考查实验电路的设计能力[第(2)问]
(1)要结合题目所给条件及所给图象的数据进行分析设计.
(2)通过分析可确定RP应接在1、2之间.
(3)选择定值电阻，根据图线读出光照强度在1.0 lx时的光敏电阻的阻值为20 kΩ，光敏电阻分压为2 V，则串联定值电阻R分压1 V，其阻值应为10 kΩ.
照度/lx
0.2
0.4
0.6
0.8
1.0
1.2
电阻/kΩ
5.8
3.7
2.8
2.3
1.8
1.考查实验器材的创新[题干部分]
(1)用电压传感器、电流传感器替代电压表和电流表.
(2)能快速、准确取得实验数据，及时地把图象呈现在电脑屏幕上.
2.考查滑动变阻器及分压、限流电路的选择[第(1)问]
(1)根据实验原理，本实验应采用分压电路.
(2)为便于调节，滑动变阻器应选择A.
3.考查实验数据的处理[第(2)问]
(1)利用小灯泡的UI图象(甲)结合电流传感器的示数读出丙中小灯泡的电压值.
(2)利用闭合电路欧姆定律计算电源的内电阻.
压力F/N
0
250
500
750
1 000
1 250
1 500
…
电压R/Ω
300
270
240
210
180
150
120
…
