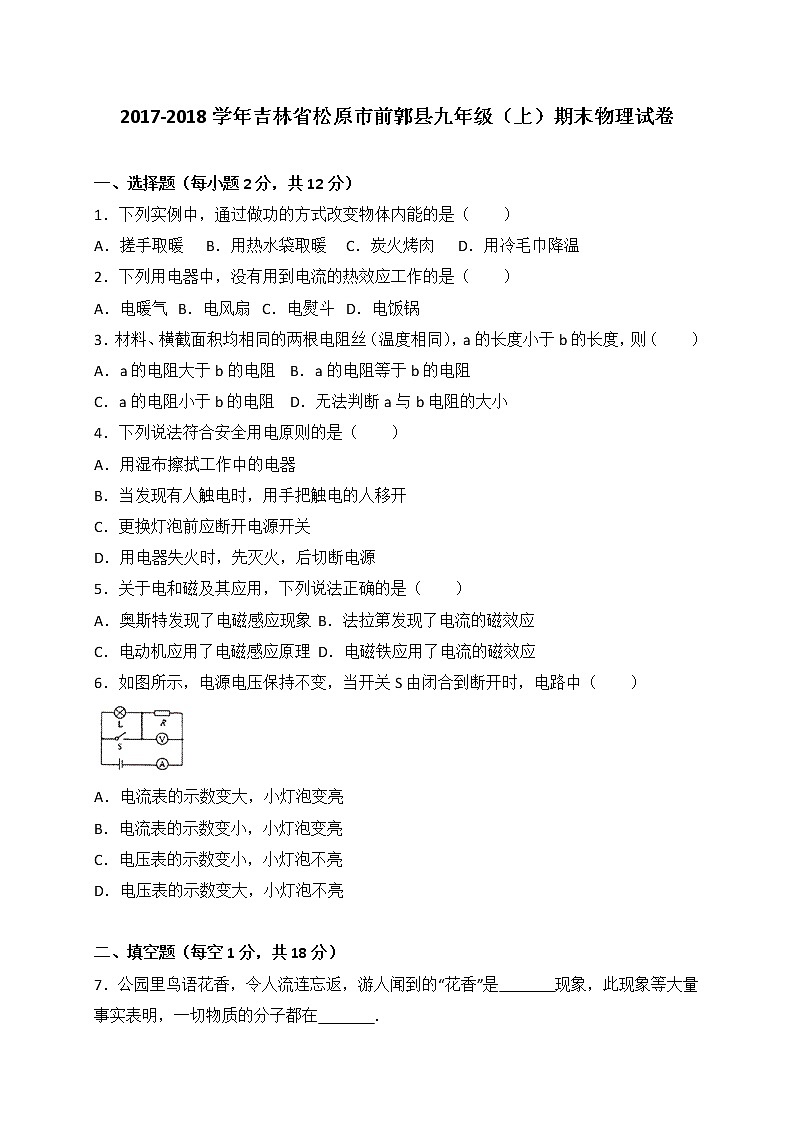

2017-2018学年吉林省松原市前郭县九年级（上）期末物理试卷
　
一、选择题（每小题2分，共12分）
1．下列实例中，通过做功的方式改变物体内能的是（　　）
A．搓手取暖 B．用热水袋取暖 C．炭火烤肉 D．用冷毛巾降温
2．下列用电器中，没有用到电流的热效应工作的是（　　）
A．电暖气 B．电风扇 C．电熨斗 D．电饭锅
3．材料、横截面积均相同的两根电阻丝（温度相同），a的长度小于b的长度，则（　　）
A．a的电阻大于b的电阻 B．a的电阻等于b的电阻
C．a的电阻小于b的电阻 D．无法判断a与b电阻的大小
4．下列说法符合安全用电原则的是（　　）
A．用湿布擦拭工作中的电器
B．当发现有人触电时，用手把触电的人移开
C．更换灯泡前应断开电源开关
D．用电器失火时，先灭火，后切断电源
5．关于电和磁及其应用，下列说法正确的是（　　）
A．奥斯特发现了电磁感应现象 B．法拉第发现了电流的磁效应
C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应
6．如图所示，电源电压保持不变，当开关S由闭合到断开时，电路中（　　）

A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
　
二、填空题（每空1分，共18分）
7．公园里鸟语花香，令人流连忘返，游人闻到的“花香”是　 　现象，此现象等大量事实表明，一切物质的分子都在　 　．

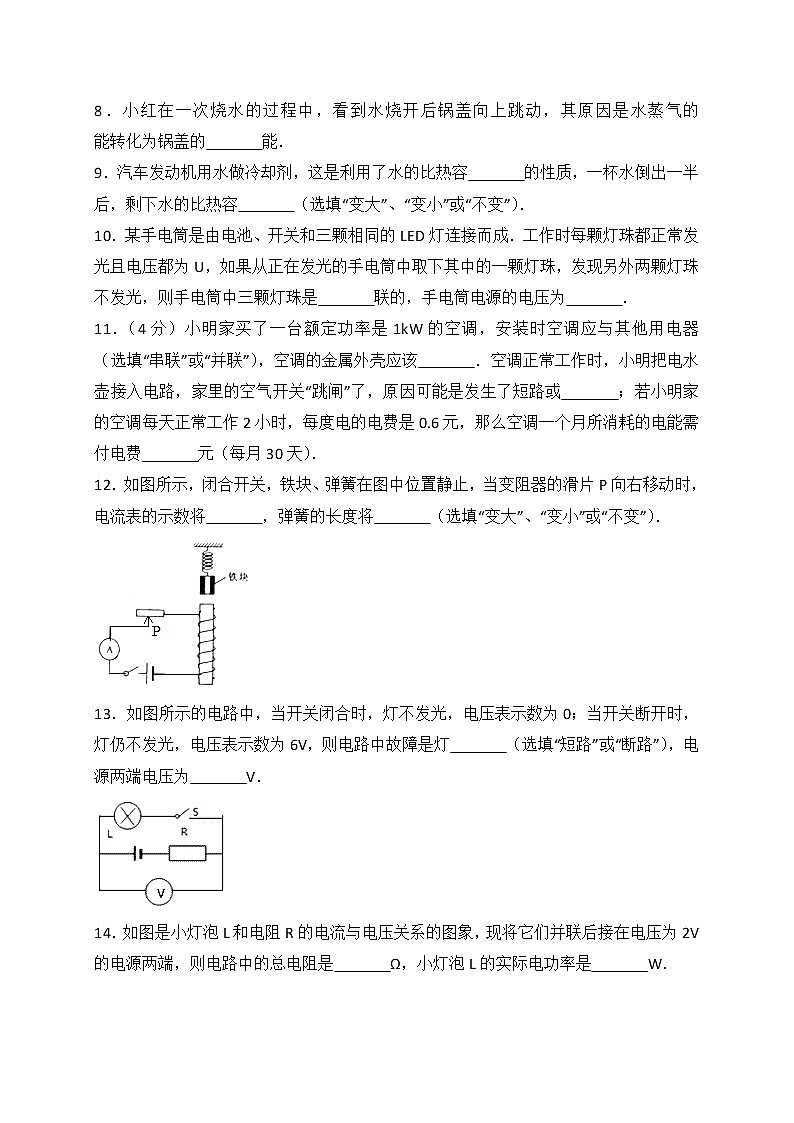

8．小红在一次烧水的过程中，看到水烧开后锅盖向上跳动，其原因是水蒸气的　 　能转化为锅盖的　 　能．
9．汽车发动机用水做冷却剂，这是利用了水的比热容　 　的性质，一杯水倒出一半后，剩下水的比热容　 　（选填“变大”、“变小”或“不变”）．
10．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是　 　联的，手电筒电源的电压为　 　．
11．（4分）小明家买了一台额定功率是1kW的空调，安装时空调应与其他用电器　 　（选填“串联”或“并联”），空调的金属外壳应该　 　．空调正常工作时，小明把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或　 　；若小明家的空调每天正常工作2小时，每度电的电费是0.6元，那么空调一个月所消耗的电能需付电费　 　元（每月30天）．
12．如图所示，闭合开关，铁块、弹簧在图中位置静止，当变阻器的滑片P向右移动时，电流表的示数将　 　，弹簧的长度将　 　（选填“变大”、“变小”或“不变”）．

13．如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯　 　（选填“短路”或“断路”），电源两端电压为　 　V．

14．如图是小灯泡L和电阻R的电流与电压关系的图象，现将它们并联后接在电压为2V的电源两端，则电路中的总电阻是　 　Ω，小灯泡L的实际电功率是　 　W．

　
三、计算题（每小题5分，共10分）

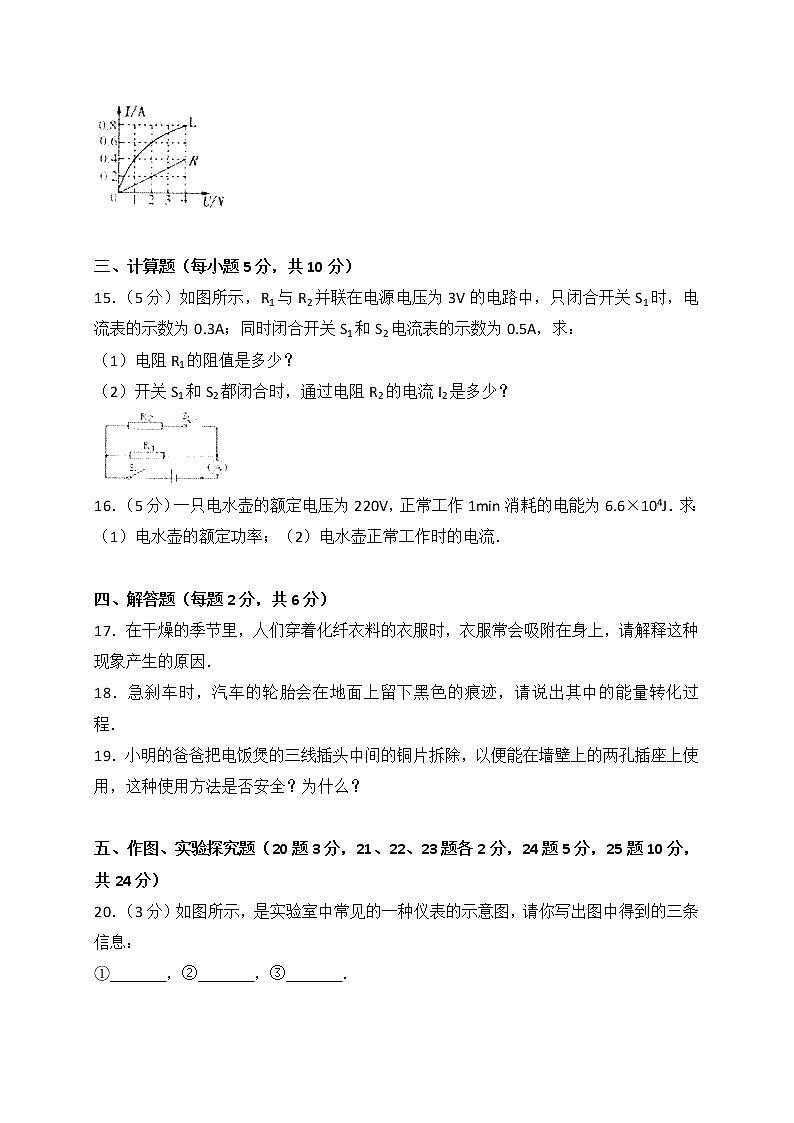

15．（5分）如图所示，R1与R2并联在电源电压为3V的电路中，只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2电流表的示数为0.5A，求：
（1）电阻R1的阻值是多少？
（2）开关S1和S2都闭合时，通过电阻R2的电流I2是多少？

16．（5分）一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：
（1）电水壶的额定功率；（2）电水壶正常工作时的电流．
　
四、解答题（每题2分，共6分）
17．在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上，请解释这种现象产生的原因．
18．急刹车时，汽车的轮胎会在地面上留下黑色的痕迹，请说出其中的能量转化过程．
19．小明的爸爸把电饭煲的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用，这种使用方法是否安全？为什么？
　
五、作图、实验探究题（20题3分，21、22、23题各2分，24题5分，25题10分，共24分）
20．（3分）如图所示，是实验室中常见的一种仪表的示意图，请你写出图中得到的三条信息：
①　 　，②　 　，③　 　．

21．如图所示，已知通电螺线管中的电流方向，请标出小磁针静止时的北极．

22．请在图中标出磁感线的方向和电源的正极．

23．请用笔画线表示导线，将图中的电灯和开关接入家庭电路中．

24．（5分）如图所示，是“探究什么情况下磁可以生电”的实验装置，将导线ab、灵敏电流表用导线连接，组成电路，闭合开关，让导线ab在磁场中上下运动时，灵敏电流表指针　 　，让导线ab静止，磁铁左右运动时，灵敏电流表指针　 　（选填“偏转”或“不偏转”）这就是　 　现象，根据这个现象发明了发电机，发动机和　 　（选填“扬声器”或“动圈式话筒”）工作原理相同，且都是将　 　能转化为电能的设备．

25．（10分）在测量额定电压为2.5V小灯泡的电功率实验中，电源两端电压恒定，设计的电路如图所示．

（1）请根据如图所示设计的电路图，将实物图连接完整．
（2）电源电压是　 　V，滑动变阻器的作用是控制　 　．
（3）连接电路时，开关应　 　，电压表的量程应选择　 　，闭合开关前，滑动变阻器的滑片要放在　 　端．
（4）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏移，接下来应进行的操作是　 　．
（5）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是　 　W．
（6）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的　 　越大，小灯泡越亮．
　

2017-2018学年吉林省松原市前郭县九年级（上）期末物理试卷
参考答案与试题解析
　
一、选择题（每小题2分，共12分）
1．下列实例中，通过做功的方式改变物体内能的是（　　）
A．搓手取暖 B．用热水袋取暖 C．炭火烤肉 D．用冷毛巾降温
【考点】G9：做功改变物体内能．
【专题】12 ：应用题；523：分子热运动、内能．
【分析】要解答本题需掌握：做功和热传递在改变物体内能上的异同点．
【解答】解：
A、搓手取暖时，克服摩擦做功，摩擦生热，属于通过做功的方式改变物体内能．故A符合题意．
B、用热水袋取暖，内能发生了转移，属于通过热传递的方式改变物体的内能．故B不符合题意．
C、炭火烤肉，内能发生了转移，属于通过热传递的方式改变物体的内能．故C不符合题意．
D、用冷毛巾降温，内能发生了转移，属于通过热传递的方式改变物体的内能．故D不符合题意．
故选A．
　
2．下列用电器中，没有用到电流的热效应工作的是（　　）
A．电暖气 B．电风扇 C．电熨斗 D．电饭锅
【考点】HF：电流的热效应、化学效应和磁效应．
【专题】12 ：应用题；542：电与热、生活用电．
【分析】（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是利用电流的热效应的例子；
（2）电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解、电镀、电离等就属于利用电流的化学效应的例子；
（3）电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁场，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．
【解答】解：
ACD、电暖气、电熨斗、电饭锅在工作时将电能转化为内能，都是利用电流的热效应制成的加热设备，故ACD不符合题意；
B、电风扇主要是把电能转化为机械能，其工作原理为通电导体在磁场中受到力的作用，不是利用电流的热效应来工作的，故B符合题意．
故选B．
　
3．材料、横截面积均相同的两根电阻丝（温度相同），a的长度小于b的长度，则（　　）
A．a的电阻大于b的电阻 B．a的电阻等于b的电阻
C．a的电阻小于b的电阻 D．无法判断a与b电阻的大小
【考点】IA：影响电阻大小的因素．
【专题】12 ：应用题；532：电压和电阻．
【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．
【解答】解：
要比较电阻大小需要用到控制变量法，在导体材料、横截面积、温度一定时，导体的电阻大小与长度有关，长度越长，电阻越大；
因为a的长度小于b的长度，所以a的电阻小于b的电阻，故C正确．
故选C．
　
4．下列说法符合安全用电原则的是（　　）
A．用湿布擦拭工作中的电器
B．当发现有人触电时，用手把触电的人移开
C．更换灯泡前应断开电源开关
D．用电器失火时，先灭火，后切断电源
【考点】IV：安全用电原则．
【专题】12 ：应用题；31 ：定性思想；542：电与热、生活用电．
【分析】（1）湿物体是导体，接触带电体容易发生触电；
（2）发现有人触电时，先断开电源再把人移开；
（3）更换灯泡前首先切断电源，再维修；
（4）有人触电或电失火时要先切断电源．
【解答】解：
A、用湿布擦拭工作中的电器，可能会因湿抹布导电而发生触电事故，故A不符合安全用电的原则；
B、发现有人触电时，先断开电源再把人移开，故B不符合安全用电的原则；
C、更换灯泡之前必须断开开关，否则可能会触电，故C符合安全用电的原则；
D、家用电器发生火灾时，要先断开电源开关，才能用水灭火，否则会发生触电，故D不符合安全用电的原则．
故选C．
　
5．关于电和磁及其应用，下列说法正确的是（　　）
A．奥斯特发现了电磁感应现象 B．法拉第发现了电流的磁效应
C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应
【考点】C9：通电直导线周围的磁场；CD：电磁铁的构造和原理；CM：直流电动机的原理；CP：电磁感应．
【专题】12 ：应用题；551：磁现象、电生磁；552：电动机、磁生电．
【分析】（1）奥斯特实验证明电流周围存在磁场；
（2）法拉第发现了电磁感应现象；
（3）发电机应用了电磁感应原理；
（4）电磁铁应用了电流的磁效应．
【解答】解：A、奥斯特实验证明电流周围存在磁场，故A错误；
B、法拉第发现了电磁感应现象，故B错误；
C、发电机应用了电磁感应原理，故C错误；
D、电磁铁应用了电流的磁效应，故D正确；
故选D．
　
6．如图所示，电源电压保持不变，当开关S由闭合到断开时，电路中（　　）

A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
【考点】IZ：电路的动态分析．
【专题】12 ：应用题；5A8：电路变化分析综合题．
【分析】开关断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流表测量电路中的电流，此时灯不工作；
当把开关S闭合时，灯泡L被短路，只有R工作，电压表测量电阻两端的电压，电流表测量电路中的电流，此时灯能发光．
根据串联电路特点，判断开关闭合的断开时电压示数变化；
根据开关S由闭合到断开时，电路总电阻的变化，根据欧姆定律可知电路中电流的变化．
【解答】解：
由图知，S闭合时，灯泡L被短路，只有R工作，电压表测量电阻两端的电压，电流表测量电路中的电流；
此时电路中电流I=，电压表示数等于电源电压；
S断开时，灯泡L与电阻R串联，电压表测量电阻R两端的电压，电流表测量电路中的电流；
S闭合时，灯被短路不亮，S断开，灯连入电路中能亮，
此时电流表的示数I′=，由此可判断I大于I′，即电流表示数会变小，
由串联电路的电压特点知，此时电压表示数小于电源电压，即电压表示数变小．
故ACD错误，B正确．
故选B．
　
二、填空题（每空1分，共18分）
7．公园里鸟语花香，令人流连忘返，游人闻到的“花香”是　扩散　现象，此现象等大量事实表明，一切物质的分子都在　不停地做无规则运动　．
【考点】GW：扩散现象．
【专题】12 ：应用题；523：分子热运动、内能．
【分析】物质是由分子组成的，组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动，气体、液体、固体之间都能够发生扩散现象．
【解答】解：
公园里闻到花香是扩散现象，说明分子不停地做无规则运动，扩散现象等大量事实表明，一切物质的分子都在不停地做无规则运动．
故答案为：扩散；不停地做无规则运动．
　
8．小红在一次烧水的过程中，看到水烧开后锅盖向上跳动，其原因是水蒸气的　内　能转化为锅盖的　机械　能．
【考点】G5：内能的利用及其意义．
【专题】31 ：定性思想；523：分子热运动、内能．
【分析】由于水蒸气的温度高，内能大，可推动锅盖跳动，内能转化为机械能．
【解答】解：水烧开后，锅盖向上跳动，是水蒸气的内能转化为锅盖的机械能．
故答案为：内；机械．
　
9．汽车发动机用水做冷却剂，这是利用了水的比热容　大　的性质，一杯水倒出一半后，剩下水的比热容　不变　（选填“变大”、“变小”或“不变”）．
【考点】GE：水的比热容的特点及应用．
【专题】12 ：应用题；524：比热容、热机、热值．
【分析】水的比热容大，和同样质量的其它物质相比，升高相同的温度，从发动机吸收热量多；
比热容是物质的一种特性，只与物质的种类和状态有关，与吸放热的多少、质量、体积的大小都没有关系．
【解答】解：：汽车发动机是用水做冷却剂的，这是利用了水比热容大的性质，比热容是物质的属性，与温度变化无关，一杯水倒出一半后，剩下的半杯水的比热容不变．
故答案为：大；不变．
　
10．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是　串　联的，手电筒电源的电压为　3U　．
【考点】I6：串联电路的电压规律．
【专题】53 ：电路和欧姆定律．
【分析】串联电路中各用电器工作时相互影响；串联电路两端的电压等于串联的各用电器两端的电压之和．
【解答】解：当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；
因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知：因此电源电压为3U．
故答案为：串；3U．
　
11．（4分）小明家买了一台额定功率是1kW的空调，安装时空调应与其他用电器　并联　（选填“串联”或“并联”），空调的金属外壳应该　接地　．空调正常工作时，小明把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或　总功率过大　；若小明家的空调每天正常工作2小时，每度电的电费是0.6元，那么空调一个月所消耗的电能需付电费　36　元（每月30天）．
【考点】IO：家庭电路的连接；HP：电路的三种状态；J8：电功率与电能、时间的关系．
【专题】12 ：应用题；542：电与热、生活用电．
【分析】（1）家用电器应并联接入电路，用电器的金属外壳应接地；造成家庭电路电流过大的原因有短路或用电器的总功率过大．
（2）已知空调的功率和工作时间，根据W=Pt可求得用电量，再计算出钱数即可；
【解答】解：安装时空调应与其它用电器并联，这样工作时各用电器才会互不影响；空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故；
空调正常工作时，小莉把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或用电器总功率过大．
根据P=可得空调一天正常工作2小时的用电量：
W=Pt=1kW×2h×30=60kW•h；
由于每度电的电费是0.6元，所以需要交的电费是：60×0.6=36元；
故答案为：并联；接地；总功率过大；36．
　
12．如图所示，闭合开关，铁块、弹簧在图中位置静止，当变阻器的滑片P向右移动时，电流表的示数将　变大　，弹簧的长度将　变大　（选填“变大”、“变小”或“不变”）．

【考点】IH：欧姆定律的应用；CE：影响电磁铁磁性强弱的因素．
【专题】12 ：应用题；27 ：动态预测题；533：欧姆定律；551：磁现象、电生磁．
【分析】当滑动变阻器的滑片向右移动时，可知滑动变阻器接入电阻的变化，则由欧姆定律可知电流的变化（即电流表的示数变化）；则可知通电螺线管的磁性变化，根据通电螺线管的磁性变化以及电磁铁的性质来判断弹簧长度的变化．
【解答】解：由图知，将变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，由欧姆定律可知电路中的电流变大，即电流表的示数将变大；
螺线管的线圈匝数不变，电路中的电流变大，则通电螺线管的磁性增强，通电螺线管对铁块的吸引力增大，所以弹簧的长度将变大．
故答案为：变大；变大．
　
13．如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯　短路　（选填“短路”或“断路”），电源两端电压为　6　V．

【考点】IE：电流表、电压表在判断电路故障中的应用．
【专题】31 ：定性思想；533：欧姆定律．
【分析】开关闭合时，灯泡不发光，说明电路断路或短路，因为电压表示数为0，说明灯泡短路或电阻断路；
当开关断开时，灯仍不发光，电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的；据此判断故障的确切位置．
【解答】解：开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R断路；
当开关断开时，灯仍不发光，但电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R没有断路，所以故障只能是灯泡L短路；开关断开时，电压表与电阻R串联，电压表测量的是电源电压，即电源电压为6V．
故答案为：短路；6．
　
14．如图是小灯泡L和电阻R的电流与电压关系的图象，现将它们并联后接在电压为2V的电源两端，则电路中的总电阻是　2.5　Ω，小灯泡L的实际电功率是　1.2　W．

【考点】IH：欧姆定律的应用；JE：实际功率．
【专题】12 ：应用题；533：欧姆定律；541：电能和电功率．
【分析】（1）小灯泡L和电阻R并联接在电压为2V的电源两端时，它们两端的电压相等，根据图象分别读出通过它们的电流，利用并联电路的电流特点求出干路电流，再根据欧姆定律求出电路中的总电阻．
（2）知道灯泡两端的电压和通过的电流，根据公式P=UI求出小灯泡L的实际电功率．
【解答】解：（1）将灯泡L和电阻R并联后接在电压为2V的电源两端，
因并联电路中各支路两端的电压相等，
所以，UR=UL=U=2V，
由图象可知，通过电阻R和灯泡L的电流分别为IR=0.2A、IL=0.6A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：I=IR+IL=0.2A+0.6A=0.8A，
由I=可得，电路中的总电阻：R总===2.5Ω；
（2）小灯泡L的实际电功率：PL=ULIL=2V×0.6A=1.2W．
故答案为：2.5；1.2．
　
三、计算题（每小题5分，共10分）
15．（5分）如图所示，R1与R2并联在电源电压为3V的电路中，只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2电流表的示数为0.5A，求：
（1）电阻R1的阻值是多少？
（2）开关S1和S2都闭合时，通过电阻R2的电流I2是多少？

【考点】IH：欧姆定律的应用．
【专题】11 ：计算题；53 ：电路和欧姆定律．
【分析】（1）只闭合开关S1时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；
（2）同时闭合开关S1和S2时，两电阻并联，电流表测干路电流，根据并联电路的电流特点求出通过R2的电流．
【解答】解：（1）只闭合开关S1时，电路为R1的简单电路，电流表测电路中的电流，
由I=可得，R1的阻值：
R1===10Ω；
（2）同时闭合开关S1和S2时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流仍为0.3A不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I﹣I1=0.5A﹣0.3A=0.2A．
答：（1）R1的阻值为10Ω；
（2）开关S1和S2都闭合时，通过电阻R2的电流I2是0.2A．
　
16．（5分）一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：
（1）电水壶的额定功率；（2）电水壶正常工作时的电流．
【考点】JA：电功率的计算；J9：电功率与电压、电流的关系．
【专题】12 ：应用题；54 ：电能和电功率．
【分析】（1）额定电压下用电器的功率为额定功率，根据P=求出电水壶的额定功率；
（2）根据P=UI求出电水壶正常工作时的电流．
【解答】解：（1）由题知电水壶正常工作，则电水壶的额定功率：
P===1100W；
（2）由P=UI可得，电水壶正常工作时的电流：
I===5A．
答：（1）电水壶的额定功率为1100W；
（2）电水壶正常工作时的电流为5A．
　
四、解答题（每题2分，共6分）
17．在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上，请解释这种现象产生的原因．
【考点】H6：摩擦起电．
【专题】15 ：简答题；31 ：定性思想；531：电流和电路．
【分析】从化纤衣服与人体摩擦，摩擦起电，再结合根据电荷间作用规律可以确定为什么会出现这种现象．
【解答】答：人体与化纤衣服相互摩擦，摩擦起电后，人体与衣服带有异种电荷，根据电荷间作用规律可知，异种电荷相互吸引，所以人体和衣服会吸附在一起．
　
18．急刹车时，汽车的轮胎会在地面上留下黑色的痕迹，请说出其中的能量转化过程．
【考点】G9：做功改变物体内能．
【专题】12 ：应用题；523：分子热运动、内能．
【分析】外界对物体做功，物体内能增加，本质是机械能转化为内能．
【解答】答：紧急刹车时，轮胎要克服地面的摩擦力做功，机械能转化为内能，轮胎的内能急剧增加，温度升高而焦化，所以会在地面上留下黑色的痕迹．
　
19．小明的爸爸把电饭煲的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用，这种使用方法是否安全？为什么？
【考点】IT：插座的构造与工作方式．
【专题】15 ：简答题；542：电与热、生活用电．
【分析】三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电．
【解答】解：电饭锅等家用电器都使用三孔插座，若将三线插头中间的铜片拆除，在墙壁上的两孔插座上使用，电饭锅的外壳不能与大地相连；这样当用电器漏电时，由于电饭锅的外壳是金属，会使外壳带电，电流也就不能通过地线，流入大地，容易发生触电事故．所以这种方法不安全．
答：不安全；这样使用插头会使电饭锅的金属外壳不能接地，容易出现触电事故．
　
五、作图、实验探究题（20题3分，21、22、23题各2分，24题5分，25题10分，共24分）
20．（3分）如图所示，是实验室中常见的一种仪表的示意图，请你写出图中得到的三条信息：
①　是一个电压表　，②　电压表选择的量程是0～3V　，③　电压表的示数为1.2V　．

【考点】I4：电压表的读数方法．
【专题】12 ：应用题；532：电压和电阻．
【分析】根据仪表上表示的单位确定仪表的种类；根据接线柱确定仪表的量程；根据量程确定的分度值．
【解答】解：
①通过表盘上的“V”标志可知，这是一个电压表；
②电压表选择的量程是0～3V；
③电压表使用的量程分度值为0.1V，电压表的示数为1.2V．
故答案为：①是一个电压表；②电压表选择的量程是0～3V；③电压表的示数为1.2V．
　
21．如图所示，已知通电螺线管中的电流方向，请标出小磁针静止时的北极．

【考点】CA：通电螺线管的磁场．
【专题】14 ：作图题；551：磁现象、电生磁．
【分析】根据安培定则可确定螺线管的NS极，利用磁极的相互作用可知小磁针静止时的北极．
【解答】解：已知电流从左端流入，右端流出，右手握住螺线管，四肢指向电流的方向，大拇指指向右端，即螺线管的右端为N极，左端为S极，
因同名磁极相互排斥，异名磁极相互吸引，可知上面小磁针右端为S极，左端为N极；右边小磁针左端为S极，右端为N极；
如图所示：

　
22．请在图中标出磁感线的方向和电源的正极．

【考点】CV：通电螺线管的极性和电流方向的判断．
【专题】14 ：作图题；551：磁现象、电生磁．
【分析】知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极．
在磁体的外部，磁感线从磁体的北极出来，回到南极．
【解答】解：
从图可知，小磁针的左端是S极，右端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极．
根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的左端为负极，右端是正极．
在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左．
如图所示：

　
23．请用笔画线表示导线，将图中的电灯和开关接入家庭电路中．

【考点】IO：家庭电路的连接．
【专题】14 ：作图题；542：电与热、生活用电．
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．如图所示：

　
24．（5分）如图所示，是“探究什么情况下磁可以生电”的实验装置，将导线ab、灵敏电流表用导线连接，组成电路，闭合开关，让导线ab在磁场中上下运动时，灵敏电流表指针　不偏转　，让导线ab静止，磁铁左右运动时，灵敏电流表指针　偏转　（选填“偏转”或“不偏转”）这就是　电磁感应　现象，根据这个现象发明了发电机，发动机和　扬声器　（选填“扬声器”或“动圈式话筒”）工作原理相同，且都是将　机械　能转化为电能的设备．

【考点】CU：探究电磁感应现象的实验．
【专题】19 ：探究题；5A5：探究型实验综合题．
【分析】闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，这就是电磁感应现象；利用这一原理制成了发电机．
【解答】解：
闭合开关后，使导线ab在磁场中左右运动，即做切割磁感线运动，因此会有感应电流产生，此时电流表指针能发生偏转；如果上下运动与磁感线方向平行，不能切割磁感线，电路中不会产生感应电流；这种现象就是电磁感应现象，利用它人们发明了发电机，电动机和扬声器的工作原理相同，且都是将电能转化为机械能的设备．
故答案为：不偏转；偏转；电磁感应；扬声器；机械．
　
25．（10分）在测量额定电压为2.5V小灯泡的电功率实验中，电源两端电压恒定，设计的电路如图所示．

（1）请根据如图所示设计的电路图，将实物图连接完整．
（2）电源电压是　3　V，滑动变阻器的作用是控制　灯泡两端电压　．
（3）连接电路时，开关应　断开　，电压表的量程应选择　0﹣3V　，闭合开关前，滑动变阻器的滑片要放在　右　端．
（4）检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏移，接下来应进行的操作是　调节滑动变阻器滑片，直到电压表示数为2.5V　．
（5）当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是　0.75　W．
（6）实验过程中会发现小灯泡两端的实际电压越大，小灯泡的　实际电功率　越大，小灯泡越亮．
【考点】JF：电功率的测量．
【专题】13 ：实验题；5A4：测量型实验综合题．
【分析】（1）根据电路图连接实物，连接时先串联后并，根据灯泡额定电压确定电压表量程；
（2）由图中电源可知电源电压，为测灯泡的额定功率，需使其两端电压达到额定电压，由此可知变阻器的调节作用；
（3）连接电路时，开关应断开，闭合开关前，滑动变阻器的滑片应置于最大值处；
（4）小灯泡不发光，电压表、电流表正常偏转，说明电路不存在断路与短路，电路正常；偏角较小，说明电路电阻太大，应调节滑动变阻器滑片，观察小灯泡是否正常发光；
（5）根据P=UI求出额定功率；
（6）灯泡的亮度是由实际功率决定的．
【解答】解：
（1）由电路图，从电源正极开始，依次串联开关、变阻器、电流表、灯泡，回到电源负极，再把电压表并联在灯泡两端，灯泡额定电压2.5V，所以电压表使用0﹣3V量程，如图所示：

（2）由图中电源可知电源由两节干电池组成，所以电源电压为3V；为测灯泡的额定功率，需使其两端电压达到额定电压2.5V，所以变阻器的调节灯泡两端电压；
（3）为了保护电路，连接电路时开关应断开，闭合开关前滑动变阻器的滑片应置于最大值右端；电压表应使用0﹣3V量程；
（4）小灯泡不发光，电压表、电流表正常偏转，说明电路不存在断路与短路，电路正常；偏角较小，说明电路电阻太大，应调节滑动变阻器滑片，直到电压表示数为2.5V；
（5）小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；
（6）灯泡两端的电压越大，根据公式P=可知，灯泡的实际电功率越大，灯泡发光越亮．
故答案为：（1）见上图；（2）3；灯泡两端电压；（3）断开；0﹣3V；右；（4）调节滑动变阻器滑片，直到电压表示数为2.5V；（5）0.75；（6）实际电功率．
