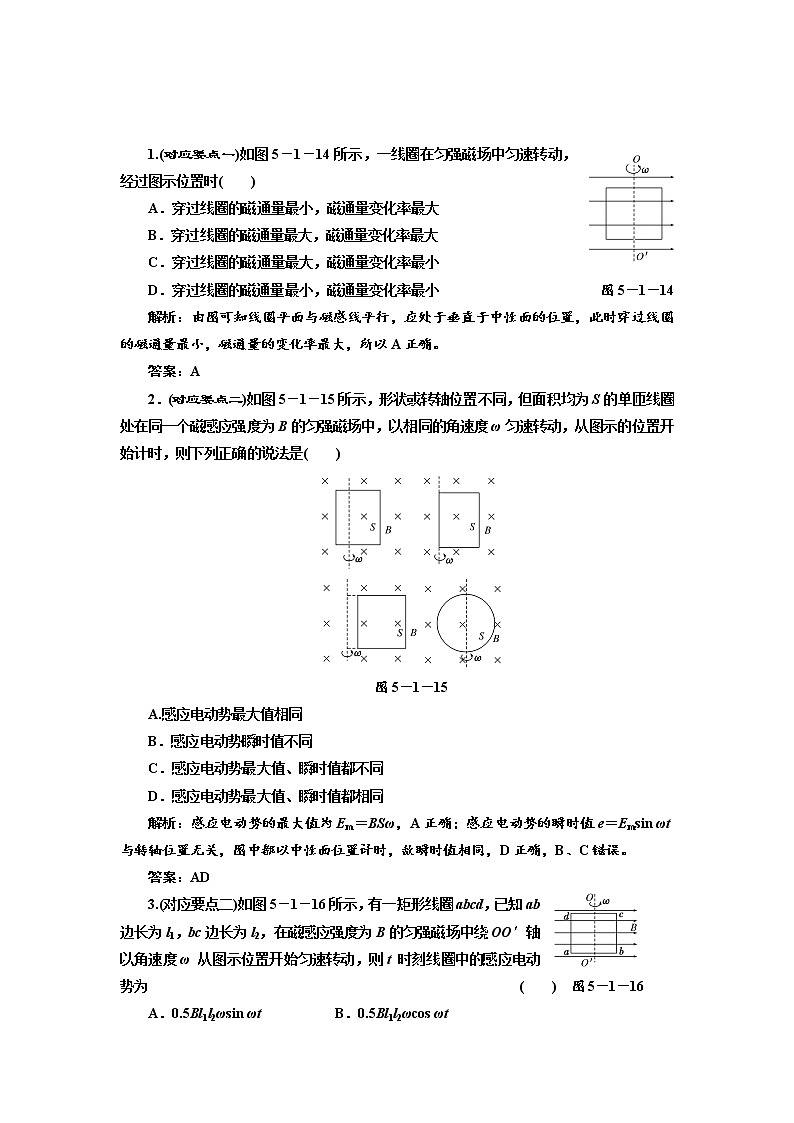

1.(对应要点一)如图5－1－14所示，一线圈在匀强磁场中匀速转动，经过图示位置时( )
A．穿过线圈的磁通量最小，磁通量变化率最大
B．穿过线圈的磁通量最大，磁通量变化率最大
C．穿过线圈的磁通量最大，磁通量变化率最小
D．穿过线圈的磁通量最小，磁通量变化率最小 图5－1－14
解析：由图可知线圈平面与磁感线平行，应处于垂直于中性面的位置，此时穿过线圈的磁通量最小，磁通量的变化率最大，所以A正确。
答案：A
2．(对应要点二)如图5－1－15所示，形状或转轴位置不同，但面积均为S的单匝线圈处在同一个磁感应强度为B的匀强磁场中，以相同的角速度ω匀速转动，从图示的位置开始计时，则下列正确的说法是( )
图5－1－15
A.感应电动势最大值相同
B．感应电动势瞬时值不同
C．感应电动势最大值、瞬时值都不同
D．感应电动势最大值、瞬时值都相同
解析：感应电动势的最大值为Em＝BSω，A正确；感应电动势的瞬时值e＝Emsin ωt与转轴位置无关，图中都以中性面位置计时，故瞬时值相同，D正确，B、C错误。
答案：AD
3.(对应要点二)如图5－1－16所示，有一矩形线圈abcd，已知ab边长为l1，bc边长为l2，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω从图示位置开始匀速转动，则t时刻线圈中的感应电动势为 ( ) 图5－1－16
A．0.5Bl1l2ωsin ωt B．0.5Bl1l2ωcs ωt
C．Bl1l2ωsin ωt D．Bl1l2ωcs ωt
解析：公式e＝Emsin ωt只适用于线圈平面位于中性面时开始计时的情况，若t＝0时线圈不在中性面，上式就不适用了。题中所给初始时刻线圈平面与磁感线平行，即与中性面垂直，此时e＝Emsin(ωt＋eq \f(π,2))＝Emcs ωt＝Bl1l2ωcs ωt，故应选D。
答案：D
4.(对应要点三)一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图5－1－17所示，则下列说法中正确的是( )
A．t＝0时刻线圈平面与中性面垂直 图5－1－17
B．t＝0.01 s时刻Φ的变化率达最大
C．t＝0.02 s时刻感应电动势达到最大
D．t＝0.03 s时刻感应电动势为零
解析：t＝0时刻，Φ最大，应是中性面位置，A错；t＝0.01 s时，Φ＝0，应是线圈平面与磁场平行的位置，感应电动势最大，Φ的变化率最大，B正确；0.02 s时刻，感应电动势为零，C错；0.03 s时刻，感应电动势最大，D错。
答案：B
