人教版九年级全册第2节 电生磁习题ppt课件

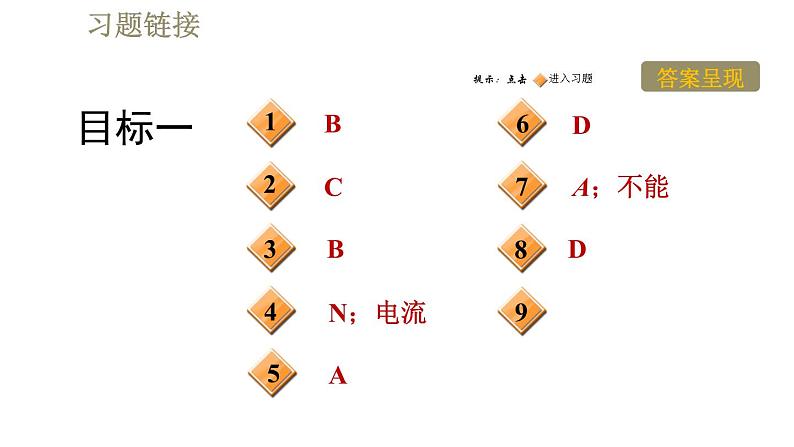

这是一份人教版九年级全册第2节 电生磁习题ppt课件，共33页。PPT课件主要包含了答案呈现，N电流，目标一，A不能，目标二，目标一电流的磁效应，电流的磁效应，解如图所示等内容，欢迎下载使用。
1．【2020•威海】世界上第一个发现电与磁之间联系的科学家是(　　)A．安培　　B．奥斯特　　C．法拉第　　D．伏特
2．如图所示，下列说法中错误的是(　　)A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将图中导线断开，小磁针N极将指向地磁的北极D．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变

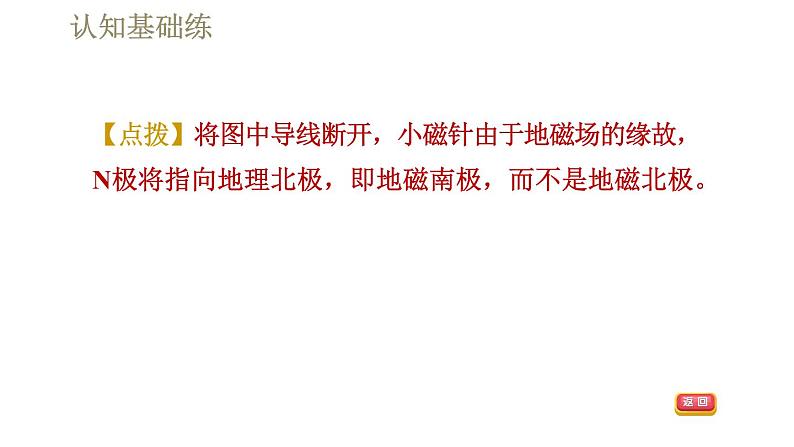

【点拨】将图中导线断开，小磁针由于地磁场的缘故，N极将指向地理北极，即地磁南极，而不是地磁北极。

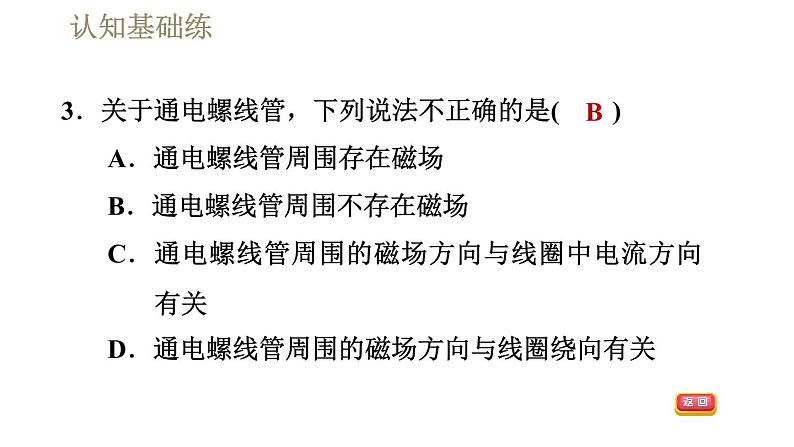

3．关于通电螺线管，下列说法不正确的是(　　)A．通电螺线管周围存在磁场B．通电螺线管周围不存在磁场C．通电螺线管周围的磁场方向与线圈中电流方向有关D．通电螺线管周围的磁场方向与线圈绕向有关

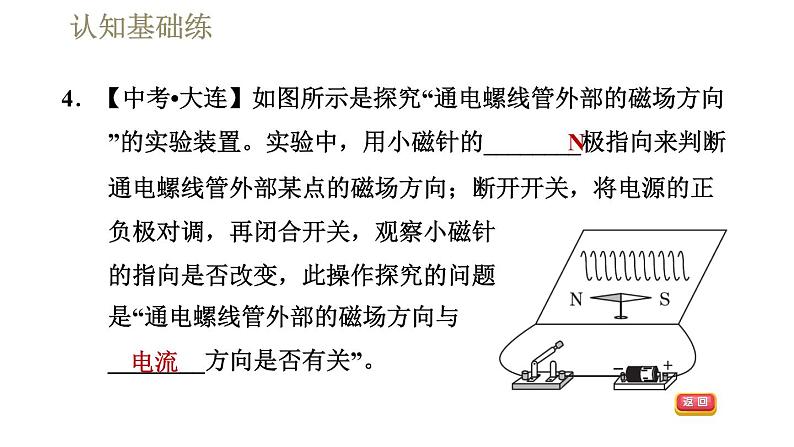

4．【中考•大连】如图所示是探究“通电螺线管外部的磁场方向”的实验装置。实验中，用小磁针的________极指向来判断通电螺线管外部某点的磁场方向；断开开关，将电源的正负极对调，再闭合开关，观察小磁针的指向是否改变，此操作探究的问题是“通电螺线管外部的磁场方向与________方向是否有关”。
5．【2020·益阳】如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是(　　)A．a、b B．b、c C．c、d D．a、d
【点拨】由安培定则知通电螺线管的左端为N极，右端为S极，由同名磁极相互排斥，异名磁极相互吸引知，小磁针a、b指向正确。
6．【2019•泰安】如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是(　　)A．通电螺线管的左端为N极B．通电螺线管外A点磁场的方向向右C．小磁针N极指向左D．小磁针S极指向左
【点拨】由安培定则知通电螺线管的右端为N极，左端为S极，故A错误；在磁体的外部，磁感线从N极指向S极，因此通电螺线管外A点的磁场方向向左，故B错误；通电螺线管的右端是N极，由于异名磁极相互吸引，则小磁针的S极应靠近螺线管的右端，即小磁针的S极指向左，故C错误，D正确。
7．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒上铁屑，通电后铁屑的分布如图所示，图中A、B两点相比，________点的磁场较强，实验中________(填“能”或“不能”)用铜屑代替铁屑显示磁场分布。
【点拨】磁感线越密集的地方，磁场越强。A点周围的铁屑分布比B点密集，说明A点的磁场比B点强；铜不是磁性物质，故不能用铜屑代替铁屑显示磁场分布。
8．【2020•聊城】关于如下四幅图的说法错误的是(　　)　
【点拨】由安培定则可知，螺线管右端为N极，左端为S极，故A正确；地磁场的南极和北极分别在地理的北极和南极附近，不重合，故B正确；奥斯特发现了电流的磁效应，即电流的周围存在磁场，故C正确；司南是用天然磁石磨制成的勺子，在地球的磁场中受到磁力的作用，静止时其勺柄指向南方，故D错误。
9．如图所示，在探究“通电直导线周围的磁场”时，将一根直导线放在静止小磁针的正上方，并与小磁针平行。
(1)闭合开关后，观察到小磁针发生偏转，说明通电直导线周围存在磁场，若移走小磁针，通电直导线周围________(填“仍有”或“没有”)磁场。
【点拨】实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；若移走小磁针，通电直导线周围仍有磁场。
(2)改变直导线中的电流方向，小磁针偏转方向________(填“改变”或“不变”)。
【点拨】通电导体周围的磁场方向与电流方向有关，改变电流方向时，小磁针的偏转方向也发生了改变。
1．【2020•常州】如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况以及A、B端的极性分别是(　　)　A．相斥，A端为N极，B端为N极B．相斥，A端为 S 极，B端为 S 极C．相吸，A端为 S 极，B端为N极D．相吸，A端为N极，B端为 S 极

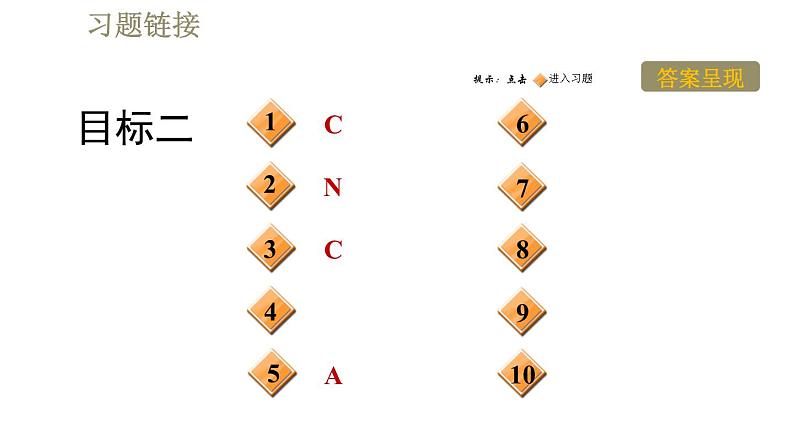

目标二　安培定则的运用
【点拨】由安培定则可知，A端为S极，B端为N极，两个通电螺线管相互靠近的两端是异名磁极，相互吸引。
2．【2020•北京】根据图中所给电流方向，可知通电螺线管的右端是________极。
3．通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态，则(　　)A．通电螺线管左端是N极B．小磁针的b端是N极C．电源的c端是正极D．磁体A与通电螺线管左端互相吸引
【点拨】在磁体外部磁感线从磁体的N极出来，回到S极，故左边磁体A端为S极，右边通电螺线管的左端为S极，右端为N极；由磁极间相互作用规律知，小磁针a端为N极、b端为S极，故A、B错误。由安培定则可知，c端为电源正极、d端为电源负极，故C正确；磁体A端与通电螺线管左端为同名磁极，互相排斥，故D错误。
4．【2020•威海】地磁场使地球生命免受宇宙射线的危害。有关地磁场形成的原因有很多种假说，其中一种认为，在高温高压环境下，地核物质中的部分带电粒子向外逃逸到地幔层，并随着地球自转形成电流，从而产生磁场，如图所示，这种现象叫做______________，形成磁场的带电粒子是________(填“质子”或“电子”)。
【点拨】由于地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近，地球绕地轴自西向东旋转，故可以将地磁场看成是绕地轴运动的环形电流形成的，这是电流的磁效应。根据安培定则可知右手的拇指指向南方，而弯曲的四指指向是从东向西，即电流的方向是自东向西，与地球自转的方向相反，而弯曲的四指的指向与电荷运动的方向相反，由此可以推断形成磁场的带电粒子带负电，所以是电子。
5．【中考•通辽】图中的两个线圈套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后，则(　　)A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢
【点拨】易由于不能把L、P两部分看成两个独立的线圈并运用安培定则判断其N、S极而导致错误。由安培定则知，线圈L的左端为S极，右端为N极，线圈P的左端为N极，右端为S极，可见两线圈靠近的磁极的极性相同，由于同名磁极相互排斥，则这两个线圈因相互排斥而左右分开。
6．【2020•临沂】在图中，用箭头标出P点磁感线的方向。
7．【2020•南京】如图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并用箭头标出磁感线方向。
8．【2020•金昌】如图所示，根据小磁针的N极指向，判断电源的正负极，并填在括号内。
9．【2020•连云港】如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。
