初中物理沪科版八年级全册第四章 多彩的光综合与测试习题课件ppt
展开
这是一份初中物理沪科版八年级全册第四章 多彩的光综合与测试习题课件ppt，共18页。PPT课件主要包含了答案呈现，见习题，主光轴，光屏的中央，烛焰清晰，答案7010，答案右11等内容，欢迎下载使用。
(1)正对；10.0 (2)主光轴；光屏的中央 (3)右；烛焰清晰
(1)右；11 (2)增加物体的亮度，使成像更清晰(合理即可)
(1)70；10 (2)左；倒立；缩小 (3)C
1．【2021·呼和浩特第二中学期末】小华做“探究凸透镜成像规律”的实验： (1)将平行光________凸透镜，移动光屏，直至光屏上形成一个最小、最亮的光斑，如图甲所示，该凸透镜的焦距为________cm；
(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做的目的是使像呈现在____________；(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到_________的倒立、缩小的实像。
2．【中考·常州】小明用光具座、F光源、凸透镜、光屏等器材，探究“凸透镜成像规律”。(1)如图甲所示，将光源放在30 cm刻度处时，移动光屏可得倒立、等大的清晰像，此时光屏在________cm刻度处，凸透镜的焦距是________cm。

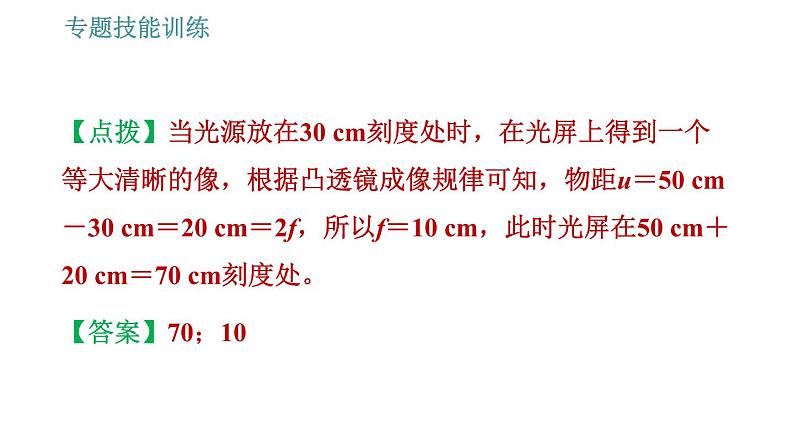

【点拨】当光源放在30 cm刻度处时，在光屏上得到一个等大清晰的像，根据凸透镜成像规律可知，物距u＝50 cm－30 cm＝20 cm＝2f，所以f＝10 cm，此时光屏在50 cm＋20 cm＝70 cm刻度处。
(2)把光源向左移至20 cm刻度处时，将光屏向________(填“左”或“右”)调节，可得________(填“倒立”或“正立”)、________(填“缩小”或“放大”)的清晰像。
【点拨】把光源向左移至20 cm刻度处时，此时的物距为u′＝50 cm－20 cm＝30 cm，根据凸透镜成像规律，可知u′＞2f，在光屏上可得到一个倒立、缩小的清晰的实像，此时2f＞v′＞f，即光屏应向左移动。
(3)把光源放在45 cm刻度处时，移去光屏，人眼通过透镜看到的像是图乙中的________。
【点拨】保持凸透镜位置不变，把光源放在光具座45 cm刻度处，物距u″＝50 cm－45 cm＝5 cm，u″＜f，成正立、放大的虚像，像和物体在凸透镜的同侧，故C符合题意。
3．【2020·潍坊】在探究凸透镜成像规律的实验中，经调整，在光屏上得到烛焰清晰的像，如图甲所示。
(1)保持透镜在光具座上的位置不变，为了在光屏上得到等大的烛焰像，除移动蜡烛外，光屏应向________(填“左”或“右”)移动；当在光屏上得到等大的烛焰像时，物和像之间的距离为44 cm，该透镜的焦距为________cm。
【点拨】在图甲调好的情况下，物距大于像距，光屏中心成倒立、缩小、清晰的实像，此时u＞2f，f＜v＜2f，为了在光屏上得到等大的烛焰像，除移动蜡烛外，同时光屏向右移动，使u＝v＝2f。当在光屏上得到等大的烛焰像时，物和像之间的距离为44 cm，即u＋v＝2f＋2f＝4f＝44 cm，解得f＝11 cm，即该透镜的焦距为11 cm。
(2)一同学用图乙所示的LED光源代替蜡烛进行实验，这样改进的优点是_______________________________________(写出一条即可)。
增加物体的亮度，使成像更清晰(合理即可)
4．【中考·上海】某小组同学在“探究凸透镜成像的规律”实验中，得到凸透镜成实像的初步规律后，为了进一步研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了像与物体的距离l，并将相关数据记录在下表中。
(1)根据实验序号1～6的数据，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是同一凸透镜成实像时，物距u变小，__________________________。
【点拨】根据实验序号1～6的数据可以看出，物距在不断减小，像距却不断增大，像高在不断增大，故可得出结论：同一凸透镜成实像时，物距u变小，像距v增大，像高h像也增大。
像距v增大，像高h像也增大
(2)根据实验序号1～6的数据，分析比较像与物体的距离l随物距u的变化情况，可得出的初步结论：(a)同一凸透镜成缩小的实像时，__________________________________。(b)同一凸透镜成放大的实像时，__________________________________________。
【点拨】(a)根据实验序号1、2、3的数据知：同一凸透镜成缩小的实像时，物距u减小，像与物体的距离L也减小；(b)根据实验序号4、5、6的数据知：同一凸透镜成放大的实像时，物距u减小，像与物体的距离L增大。
【答案】(a)物距u减小，像与物体的距离L也减小 (b)物距u减小，像与物体的距离L增大
(1)正对；10.0 (2)主光轴；光屏的中央 (3)右；烛焰清晰
(1)右；11 (2)增加物体的亮度，使成像更清晰(合理即可)
(1)70；10 (2)左；倒立；缩小 (3)C
1．【2021·呼和浩特第二中学期末】小华做“探究凸透镜成像规律”的实验： (1)将平行光________凸透镜，移动光屏，直至光屏上形成一个最小、最亮的光斑，如图甲所示，该凸透镜的焦距为________cm；
(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做的目的是使像呈现在____________；(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到_________的倒立、缩小的实像。
2．【中考·常州】小明用光具座、F光源、凸透镜、光屏等器材，探究“凸透镜成像规律”。(1)如图甲所示，将光源放在30 cm刻度处时，移动光屏可得倒立、等大的清晰像，此时光屏在________cm刻度处，凸透镜的焦距是________cm。
【点拨】当光源放在30 cm刻度处时，在光屏上得到一个等大清晰的像，根据凸透镜成像规律可知，物距u＝50 cm－30 cm＝20 cm＝2f，所以f＝10 cm，此时光屏在50 cm＋20 cm＝70 cm刻度处。
(2)把光源向左移至20 cm刻度处时，将光屏向________(填“左”或“右”)调节，可得________(填“倒立”或“正立”)、________(填“缩小”或“放大”)的清晰像。
【点拨】把光源向左移至20 cm刻度处时，此时的物距为u′＝50 cm－20 cm＝30 cm，根据凸透镜成像规律，可知u′＞2f，在光屏上可得到一个倒立、缩小的清晰的实像，此时2f＞v′＞f，即光屏应向左移动。
(3)把光源放在45 cm刻度处时，移去光屏，人眼通过透镜看到的像是图乙中的________。
【点拨】保持凸透镜位置不变，把光源放在光具座45 cm刻度处，物距u″＝50 cm－45 cm＝5 cm，u″＜f，成正立、放大的虚像，像和物体在凸透镜的同侧，故C符合题意。
3．【2020·潍坊】在探究凸透镜成像规律的实验中，经调整，在光屏上得到烛焰清晰的像，如图甲所示。
(1)保持透镜在光具座上的位置不变，为了在光屏上得到等大的烛焰像，除移动蜡烛外，光屏应向________(填“左”或“右”)移动；当在光屏上得到等大的烛焰像时，物和像之间的距离为44 cm，该透镜的焦距为________cm。
【点拨】在图甲调好的情况下，物距大于像距，光屏中心成倒立、缩小、清晰的实像，此时u＞2f，f＜v＜2f，为了在光屏上得到等大的烛焰像，除移动蜡烛外，同时光屏向右移动，使u＝v＝2f。当在光屏上得到等大的烛焰像时，物和像之间的距离为44 cm，即u＋v＝2f＋2f＝4f＝44 cm，解得f＝11 cm，即该透镜的焦距为11 cm。
(2)一同学用图乙所示的LED光源代替蜡烛进行实验，这样改进的优点是_______________________________________(写出一条即可)。
增加物体的亮度，使成像更清晰(合理即可)
4．【中考·上海】某小组同学在“探究凸透镜成像的规律”实验中，得到凸透镜成实像的初步规律后，为了进一步研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了像与物体的距离l，并将相关数据记录在下表中。
(1)根据实验序号1～6的数据，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是同一凸透镜成实像时，物距u变小，__________________________。
【点拨】根据实验序号1～6的数据可以看出，物距在不断减小，像距却不断增大，像高在不断增大，故可得出结论：同一凸透镜成实像时，物距u变小，像距v增大，像高h像也增大。
像距v增大，像高h像也增大
(2)根据实验序号1～6的数据，分析比较像与物体的距离l随物距u的变化情况，可得出的初步结论：(a)同一凸透镜成缩小的实像时，__________________________________。(b)同一凸透镜成放大的实像时，__________________________________________。
【点拨】(a)根据实验序号1、2、3的数据知：同一凸透镜成缩小的实像时，物距u减小，像与物体的距离L也减小；(b)根据实验序号4、5、6的数据知：同一凸透镜成放大的实像时，物距u减小，像与物体的距离L增大。
【答案】(a)物距u减小，像与物体的距离L也减小 (b)物距u减小，像与物体的距离L增大
