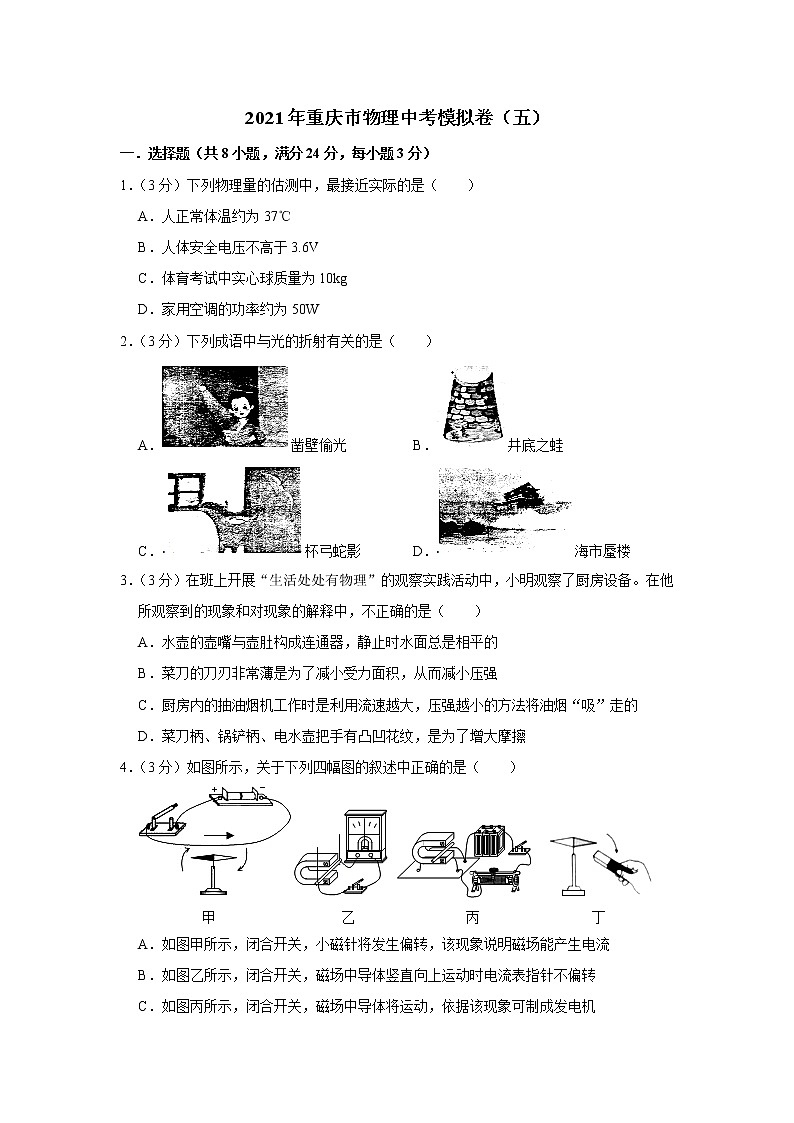

2021年重庆市物理中考模拟卷（五）
一．选择题（共8小题，满分24分，每小题3分）
1．（3分）下列物理量的估测中，最接近实际的是（　　）
A．人正常体温约为37℃
B．人体安全电压不高于3.6V
C．体育考试中实心球质量为10kg
D．家用空调的功率约为50W
2．（3分）下列成语中与光的折射有关的是（　　）
A．凿壁偷光 B．井底之蛙
C．杯弓蛇影 D．海市蜃楼
3．（3分）在班上开展“生活处处有物理”的观察实践活动中，小明观察了厨房设备。在他所观察到的现象和对现象的解释中，不正确的是（　　）
A．水壶的壶嘴与壶肚构成连通器，静止时水面总是相平的
B．菜刀的刀刃非常薄是为了减小受力面积，从而减小压强
C．厨房内的抽油烟机工作时是利用流速越大，压强越小的方法将油烟“吸”走的
D．菜刀柄、锅铲柄、电水壶把手有凸凹花纹，是为了增大摩擦
4．（3分）如图所示，关于下列四幅图的叙述中正确的是（　　）

A．如图甲所示，闭合开关，小磁针将发生偏转，该现象说明磁场能产生电流
B．如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转
C．如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机
D．如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用
5．（3分）盐通高铁的建成极大方便了我市居民的出行，下列说法正确的是（　　）
A．高铁列车运行时相对于站台是静止的
B．高铁关闭动力后仍能向前滑行是因为受到惯性的作用
C．高铁关闭动力后速度会越来越慢是因为它不再受力的作用
D．高铁的重力和水平铁轨对高铁的支持力是一对平衡力
6．（3分）家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下列电路中符合要求的是（　　）
A． B．
C． D．
7．（3分）如图所示，用滑轮组提升重900N的物体，使它在10s内匀速上升1m。已知所用的拉力F为400N．则在提升重物的过程中（不计绳重和摩擦），下列说法正确的是（　　）
①拉力做功的功率为90W
②滑轮组的机械效率为75%
③动滑轮的重力为300N
④若用该滑轮组匀速提升更重的物体，所用拉力会变大但机械效率不变

A．只有①②正确 B．只有②③正确
C．只有①③正确 D．只有②③④正确

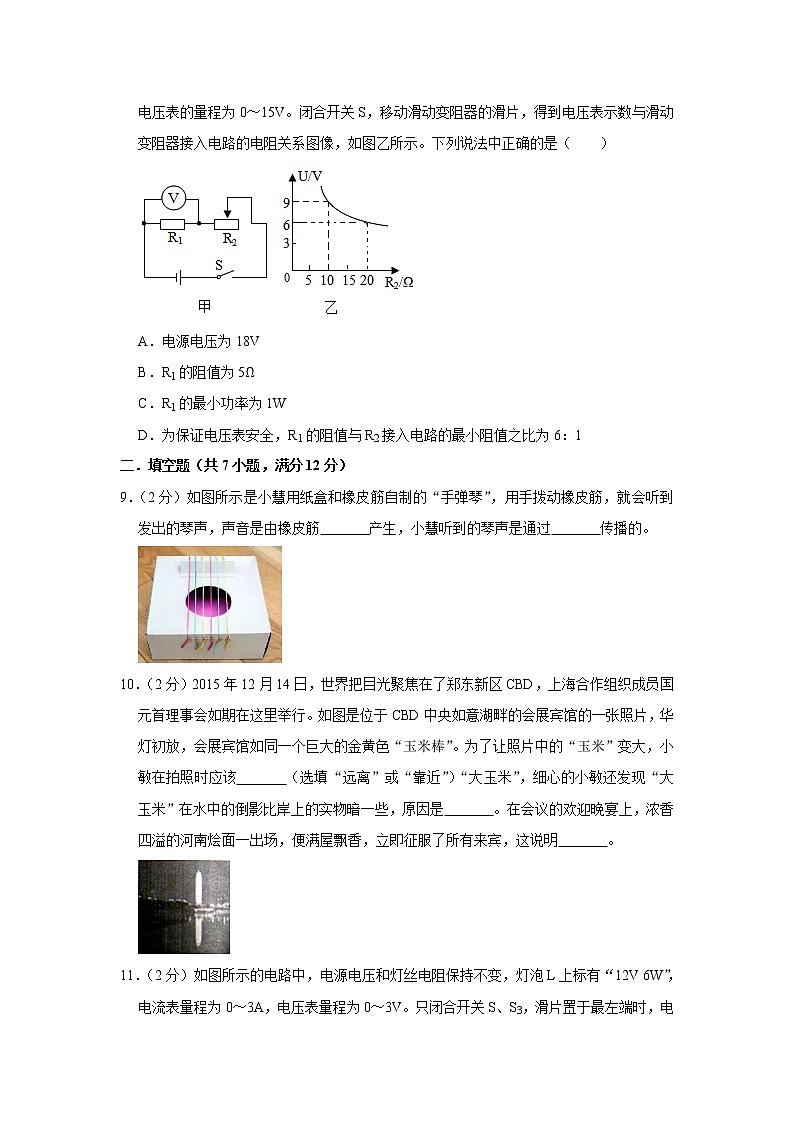

8．（3分）如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。闭合开关S，移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图像，如图乙所示。下列说法中正确的是（　　）

A．电源电压为18V
B．R1的阻值为5Ω
C．R1的最小功率为1W
D．为保证电压表安全，R1的阻值与R2接入电路的最小阻值之比为6：1
二．填空题（共7小题，满分12分）
9．（2分）如图所示是小慧用纸盒和橡皮筋自制的“手弹琴”，用手拨动橡皮筋，就会听到发出的琴声，声音是由橡皮筋　 　产生，小慧听到的琴声是通过　 　传播的。

10．（2分）2015年12月14日，世界把目光聚焦在了郑东新区CBD，上海合作组织成员国元首理事会如期在这里举行。如图是位于CBD中央如意湖畔的会展宾馆的一张照片，华灯初放，会展宾馆如同一个巨大的金黄色“玉米棒”。为了让照片中的“玉米”变大，小敏在拍照时应该　 　（选填“远离”或“靠近”）“大玉米”，细心的小敏还发现“大玉米”在水中的倒影比岸上的实物暗一些，原因是　 　。在会议的欢迎晚宴上，浓香四溢的河南烩面一出场，便满屋飘香，立即征服了所有来宾，这说明　 　。

11．（2分）如图所示的电路中，电源电压和灯丝电阻保持不变，灯泡L上标有“12V 6W”，电流表量程为0～3A，电压表量程为0～3V。只闭合开关S、S3，滑片置于最左端时，电压表示数为2V，电流表示数为0.5A，电路的总功率为P1；再闭合开关S2，移动滑片使滑动变阻器接入电路的阻值为最大阻值的，此时电路的总功率为P2，且P1：P2＝1：2。则R1＝　 　Ω；通过调节滑片位置及开关状态，该电路安全工作时的最大功率和最小功率的比值为　 　。

12．（2分）小敏家电能表如图所示，她家电路接入用电器的总功率不允许超过　 　W。当单独接入600W电水壶（其他用电器全部停止工作），正常工作2min，电能表转盘转过12转，则每消耗1kW•h电能，电能表的转盘转过　 　转。在家庭电路中进户线首先要连接的是　 　（选填“总开关”、“电能表”或“保险装置”）。

13．（2分）在抗击新冠病毒肺炎的战疫中，武汉火神山医院建成前后仅用了10天的时间，向世界展示了“中国速度”。
（1）火神山医院负压病房，可以保证病房内随空气传播的病菌不会传播到病房外的空气中，故负压病房房内气压应比病房外的气压要　 　（填“高”或“低”）一点。若某负压病房内外气压差为30Pa，这个气压差对一扇面积为2m2的病房门产生的压力差为　 　N。
（2）全自动红外体温检测仪首先是利用普通摄像机识别并锁定人脸，该摄像机镜头相当于　 　透镜，然后通过红外测温仪采集红外数据，并计算出人体温度，红外线在透镜镜头中传播的速度　 　（填“大于”“小于”或“等于”）3×108m/s。
（3）医护人员从室外进人病房时，护目镜的镜片上出现一层水雾，这是由于水蒸气的　 　现象而形成的；病房内有一总质量为60kg的氧气瓶，启用前瓶内氧气密度为ρ，使用1小时后，氧气瓶的总质量变为45kg，瓶内氧气的密度为ρ；再使用一段时间，氧气瓶的总质量变为24kg，则此时氧气瓶内氧气的密度为　 　。
14．（1分）平静的湖面有时会看到“鱼在云中游”的有趣现象。如图所示水面上方发光点A1代表云，中另有一发光点A2代表鱼。人在岸边看到A1、A2的像刚好重合时，就会发生上面的现象。请画出此时：A1发出的光经水面反射进入人眼的光路图，及A2发出的光进入人眼的光路图。

15．（1分）按题目要求作图：图中，杠杆OBA在图示位置静止，请画出作用在A点的最小力F1及其力臂L1。

三．实验探究题（共3小题，满分22分）
16．（6分）在探究冰熔化时温度变化规律的实验中实验装置如图甲所示：
（1）实验时，试管里装有适量的　 　（选填“冰块”或“碎冰”）；将试管放人水中加热，这样做的目的是　 　，而且温度上升较慢，便于记录。试管外的水珠是水蒸气　 　形成的。
（2）如图所示，乙是给冰加热时温度随时间变化的图象，由图象可知：冰熔化过程吸热，温度　 　，由此得出冰是　 　体。
（3）在图象DE段试管中的水　 　（选填“能”或“不能”）沸腾，烧杯中水的温度　 　（选填“高于”、“低于”或“等于”）98℃。
（4）当在烧杯的水中加入少量的食盐后，发现试管中的水能够沸腾，说明加入食盐后水的沸点　 　（选填“升高”，“降低”或“不变”）。

17．（8分）疫情期间，医生建议多吃鸡蛋、牛奶等高蛋白食物，可以提高人体免疫力。小明每天早晨喝牛奶，并对牛奶的密度进行了测量。

（1）小明把天平放在　 　上，游码放在标尺左端的零刻线处，发现指针的偏向如图甲所示，则应该向　 　（选填“左”或“右”）调节平衡螺母，使天平平衡。
（2）小明先用天平测出空烧杯的质量，天平平衡时右盘中的砝码数和游码的位置如图乙所示为　 　g。
（3）在烧杯中倒入适量的牛奶，用天平测出烧杯和牛奶的总质量为76.2g；将烧杯中的牛奶全部倒入量筒中，如图丙所示，则量筒内牛奶的体积是　 　cm3，所测牛奶的密度为　 　kg/m3。
（4）小红认为小明用这种方法测出的牛奶密度会　 　（选填“偏大”或“偏小”），理由是　 　；为了减小这一误差，只需要增加一步　 　操作即可。（填字母代号）
A．测量量筒和液体的总质量
B．测量倒完液体后烧杯的质量
C．把液体倒回烧杯，测量烧杯和液体的总质量
18．（8分）小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），一个阻值已知的定值电阻R0，开关及导线若干。

（1）请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向左滑动时灯变亮；连线不能交叉）；
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是小灯泡　 　（选填：“断路”或“短路）；
（3）排除故障后，闭合开关进行实验。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为　 　W；
（4）小灯泡的实际功率由　 　（选填：“额定功率”“额定电压”或“实际电压”）决定；
（5）完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为　 　V；
②滑动变阻器滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；
③小灯泡额定功率　 　（用U额、U0、R0表示）。若步骤②中，将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值　 　（选填“偏大”或“偏小”）。
四．计算题（共3小题，满分22分）
19．（6分）某人乘坐出租车在平直公路上匀速行驶，出租车的牵引力为3×103N，图为他乘车到达目的地时的车费发票。求：
（1）出租车行驶的时间和速度；
（2）出租车在这段时间内所做的功。
（3）假如出租车从平直公路开入一段斜坡公路时，司机必须减档减速匀速行驶，才能把车开上斜坡。请用公式进行简单的分析。

20．（8分）特斯拉超级充电桩有一台充电机和两个充电桩组成，其输入功率为120kW，电压是750V，仅需40分钟就可以将一辆电池容量85kW•h的特斯拉ModelS充到80%的电量（剩下的20%由于需要降低电流保护电池，速度会慢下来）。此过程简化为能流图如图所示：

（1）该充电桩输入电流多少A？
（2）充电桩的输入电能是多少kW•h？
（3）该充电桩充电效率是多少？
（4）在该过程中，能流图中空白的方框内应填入　 　。
21．（8分）如图所示，体积为700cm3的长方体木块浸没在装有水的柱形容器中，细线对木块的拉力为3N，此时水的深度为30cm（g＝10N/kg），求：
（1）水对容器底的压强？
（2）木块受到水的浮力？
（3）若剪断细线待木块静止后，要使木块刚好浸没在水中，在木块上应加多大的力？


2021年重庆市物理中考模拟卷（五）
一．选择题（共8小题，满分24分，每小题3分）
1．解：
A、正常情况下，人的体温在37℃左右，变化幅度很小。故A符合实际；
B、人体安全电压不高于36V．故B不符合实际；
C、体育考试中实心球质量为2kg，故C不符合实际
D、用空调的功率约为1000W，故D不符合实际。
故选：A。
2．解：A、B、凿壁偷光和井底之蛙是光在同种均匀介质中沿直线传播现象，故A、B不符合题意；
C、杯弓蛇影，属于平面镜成像，是由于光的反射形成的，故C不符合题意；
D、海市蜃楼，是光在密度不均匀的空气中传播时发生了折射形成的，故D符合题意。
故选：D。
3．解：A、茶壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴的水面和壶身的水面保持相平。故A正确；
B、菜刀的刀刃薄是为了在压力一定时，通过减小受力面积来增大压强；故B错误；
C、据流体压强与流速的关系可知，可知抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出。故厨房内的抽油烟机工作时是利用流速越大，压强越小的方法将油烟“吸”走的；故C正确；
D、菜刀柄、锅铲柄、电水壶把手有凸凹花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故D正确。
故选：B。
4．解：
A、如图所示是奥斯特实验，闭合开关，小磁针将发生偏转，这说明电流的周围存在磁场，故A错误；
B、闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才有感应电流产生；图中闭合开关后，磁场中导体竖直向上运动时，导体是顺着磁感线方向运动的，没有做切割磁感线运动，不会产生电流，电流表指针不会发生偏转，故B正确；
C、图中通电导体在磁场中受力而运动，这是电动机的工作原理，依据该现象可制成电动机，故C错误；
D、磁体周围存在磁场，磁体间的相互作用是通过磁场而发生的，故D错误。
故选：B。
5．解：A、高铁列车运行时，相对于站台来说，高铁与站台之间发生了位置变化，所以高铁是运动的，故A错误；
B、高铁关闭动力后仍能向前滑行是因为高铁具有惯性，惯性不是力，不能说受到惯性的作用，故B错误；
C、高铁关闭动力后速度会越来越慢是因为它受到摩擦阻力的作用，是阻力改变了它的运动状态，故C错误；
D、高铁的重力和水平铁轨对高铁的支持力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，所以是一对平衡力，故D正确。
故选：D。
6．解：
A、图中，电热丝和电动机串联，而电动机不能够独立工作，故A不符合要求；
B、图中，电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，开关断开都不工作，所以电动机无法单独工作，故B不符合要求；
C、图中，电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；两开关都闭合，电热丝和电动机同时工作；但S1闭合，S2断开，只有电热丝工作，而电动机不工作，故C不符合要求；
D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，故D符合要求。
故选：D。
7．解：
①由已知条件，拉力做的总功：W总＝Fs＝F×3h＝400N×3×1m＝1200J，
拉力F的功率：P＝＝＝120W，故①错误；
②克服重物重力所做的功为有用功，滑轮组的机械效率为：
η＝＝＝×100%＝75%，②正确；
③由图可知，n＝3，不计绳重和摩擦，F＝（G+G动），
即400N＝（900N+G动），
解得G动＝300N，③正确；
④不计绳重和摩擦，克服动滑轮的重力做的功为额外功的唯一来源，
由η＝＝＝＝，动滑轮的重力不变，如果提起更重的物体，滑轮组的机械效率变大，故④错误。
故选：B。
8．解：
（1）由图知，两电阻串联，电压表测R1两端电压，
由图像知当电压表示数为UV＝9V，变阻器连入阻值R2＝10Ω，
由欧姆定律可得此时电路中电流I＝I2＝I1＝＝，
电源电压：U＝UV+I2R2＝9V+×10Ω﹣﹣﹣﹣﹣﹣﹣①
由图像知当电压表示数UV'＝6V，变阻器连入阻值R2'＝20Ω，
此时电路中电流I'＝I2'＝I1'＝＝，
电源电压：U＝UV'+I2'R2＝6V+×20Ω﹣﹣﹣﹣﹣﹣②
由①②可得，R1＝10Ω，U＝18V，故A正确，B错误；
（2）当滑动变阻器的电阻最大时，电路的电流最小，R1的最小功率，
此时电路的电流最小为：I小＝＝＝0.3A，
由P＝可得，R1的最小功率：P1最小＝IR1＝（0.3A）2×10Ω＝0.9W，故C错误；
（3）因为电压表的量程为0～15V，所以当电压表示数为15V时，滑动变阻器阻值最小，定值电阻分担电压最大，为15V，
由I＝可得，电路中的电流最大，最大电流：I＝＝＝1.5A，
由串联电路电压的规律得，滑动变阻器两端的电压：U2min＝U﹣UR1＝18V﹣15V＝3V，
由欧姆定律，滑动变阻器接入电路的最小电阻：R2min＝＝＝2Ω，
所以R1的阻值与R2接入电路的最小阻值之比为10Ω：2Ω＝5：1，故D错误。
故选：A。
二．填空题（共7小题，满分12分）
9．解：用手拨动橡皮筋，就会听到发出的琴声，声音是由橡皮筋振动产生的；优美的琴声是通过空气传播的。
故答案为：振动；空气。
10．解：照相时物体在凸透镜的2倍焦距外，成倒立的缩小的实像，根据凸透镜成像规律，物距变小时，像距变大，像也变大，所以小敏在拍照时应该靠近“大玉米”；
水中的倒影是岸上物体的光经反射所成的虚像，当光到达水面时，有部分光发生折射进入水中，所以“大玉米”在水中的倒影比岸上的实物暗一些；
烩面的香味充满房间，便满屋飘香，是因为分子在不停地做无规则运动。
故答案为：靠近；有部分光发生了折射进入水中；分子在不停地做无规则运动。
11．解：（1）只闭合开关S、S3，滑片置于最左端时，滑动变阻器和R1串联，电压表测量R1两端的电压，电流表测电路中的电流，
由I＝可得：
R1＝＝＝4Ω；
（2）只闭合开关S、S3，滑片置于最左端时，电路的总功率为：
P1＝＝﹣﹣﹣﹣﹣﹣﹣﹣﹣①
再闭合开关S2时，R1短路，只有R2连入电路，移动滑片使滑动变阻器接入电路的阻值R2′＝R2，则电路的总功率为：
P2＝＝﹣﹣﹣﹣﹣﹣﹣﹣﹣②
已知：P1：P2＝1：2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解①②③可得：R2＝20Ω；
只闭合开关S、S3，滑片置于最左端时，电路的总电阻为：
R＝R1+R2＝4Ω+20Ω＝24Ω，
故电源电压为：
U＝IR＝0.5A×24Ω＝12V；
根据P＝可得，灯泡电阻：RL＝＝＝24Ω；
根据P＝可知：在电源电压不变时，电路中的总电阻越大，总功率越小；
分析电路图可知：当所有开关都闭合时，灯泡与滑动变阻器并联，在保证电流表安全情况下，移动滑片P，电流表的最大示数为3A，此时电路消耗的总电功率最大：
则最大功率P最大＝UI最大＝12V×3A＝36W；
由于RL＝24Ω＞R2＝20Ω；根据电阻的串并联特点可知：当只闭合开关S、S1时，小灯泡与定值电阻R1串联，此时电路消耗的总电功率最小，
则电路的最小功率为：P最小＝＝＝W，
根据该电路安全工作时的最大功率和最小功率的比值为：P最大：P最小＝36W：W＝7：1。
故答案为：4；7：1。
12．解：
（1）由电能表的参数可知，电能表的工作电压U＝220V，平时工作允许通过的最大电流I最大＝20A，
电能表允许接入用电器的最大总电功率：P最大＝UI最大＝220V×20A＝4400W；
（2）已知电水壶功率P＝600W＝0.6kW，正常工作时间t＝2min＝h，
由P＝可得，电水壶正常工作2min消耗的电能：
W＝Pt＝0.6kW×h＝0.02kW•h，
消耗这些电能电能表的转盘转12r，
则每消耗1kW•h电能，电能表的转盘转数：
n＝×1kW•h＝600r；
（3）电能表的测量整个家庭消耗电能的多少，一定安装在最前面，即：在家庭电路中进户线首先要接在电能表上。
故答案为：4400；600；电能表。
13．解：（1）负压病房使病房内的大气压强低于外界的大气压强，这样病房内的病毒细菌就不会扩散到外界；
根据p＝知，该门所受的内外气体压力差为：△F＝△pS＝30Pa×2m2＝60N；
（2）全自动红外体温检测仪首先是利用普通摄像机识并锁定人脸，摄像机镜头相当于凸透镜；
光在真空中或空气中的传播速度约为3.0×108m/s，在透镜镜头中传播的速度小于3.0×108m/s；
（3）①医护人员从室外进人病房时，镜片上出现一层水雾，是由于空气中的水蒸气液化形成的小水滴；
②设氧气瓶质量为m0，体积为V，由ρ＝得：
＝ρ﹣﹣﹣﹣﹣﹣①
＝ρ﹣﹣﹣﹣﹣﹣②
解得氧气瓶的质量：m0＝15kg，
质量为60kg的氧气瓶，瓶内纯氧气质量为60kg﹣15kg＝45kg时，瓶内氧气密度为ρ，
再使用一段时间，氧气瓶内氧气的质量为24kg﹣15kg＝9kg，
氧气体积一定，根据m＝ρV可知，氧气密度和氧气质量成正比，
所以，此时瓶内的氧气密度应为原来的，应为ρ。
故答案为：（1）低；60；（2）凸；小于；（3）液化；ρ。
14．解：（1）根据平面镜成像的特点作出A1关于水面的像点A1′，连接A1′与人眼，交于水面一点O，过O点垂直水面作出法线，A1到O为入射光线，O到人眼为反射光线，如图；
（2）A2到O为入射光线，O到人眼为折射光线，如图：

15．解：根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。连接OA就是最长的动力臂，过A点垂直于OA的向上的力即为最小力的示意图，如图所示：

三．实验探究题（共3小题，满分22分）
16．解：
（1）实验时，图甲试管里装有适量的碎冰，让冰块受热更均匀；将装有碎冰的试管放入水中加热，这是水浴法，采用水浴法，使冰受热比较均匀，并且温度变化比较慢，便于记录实验温度；小水珠是水蒸气遇冷液化而成的；
（2）由图象可知，冰在熔化过程中不断吸热，温度保持不变，所以冰是晶体；
（3）由图可知，此时水的沸点为98℃，水在沸腾过程中温度保持不变，所以烧杯中的水温一直为98℃；由于烧杯内的水沸腾时温度保持不变，试管内的水虽达到沸点，但不能继续吸热，所以不能沸腾；
（4）在烧杯的水中加入少量的食盐后，发现试管中的水能够沸腾，即试管中的水能继续从烧杯中吸热，说明烧杯中水的沸点高于98℃，所以加入食盐后，水的沸点升高。
故答案为：（1）碎冰；使冰受热比较均匀；液化；（2）不变；晶体；（3）不能；等于；（4）升高。
17．解：（1）天平放在水平台上，游码归零，指针偏向分度盘的右侧，说明天平的右端下沉，左端上翘，平衡螺母向上翘的左端移动，使指针指在分度盘的中线处，天平平衡。
（2）烧杯和剩余牛奶的质量：m''＝20g+10g+4.2g＝34.2g，
量筒中牛奶的质量：m＝m'﹣m''＝76.2g﹣34.2g＝42g，
（3）量筒内牛奶的体积：V＝40ml＝40cm3；
牛奶的密度：ρ＝＝＝1.05g/cm3＝1.05×103kg/m3；
（4）将烧杯内的牛奶倒入量筒中时，不能倒干净，所以测量的牛奶体积偏小，质量数据准确，根据密度公式ρ＝可知，所测密度偏大；
为了减小这一误差，只需要测量倒完牛奶后烧杯的质量，然后再计算即可，故选B。
故答案为：（1）水平台；左；（2）34.2；（3）40；1.05×103；（4）偏大； 烧杯中牛奶倒入量筒中时会有残留，致使体积测量值偏小，由ρ＝可知，质量一定时，密度测量值偏大；B。
18．解：（1）由电路图可知，该电路为串联电路，灯泡、定值电阻、滑动变阻器串联接入电路中，滑动变阻器的滑片P向左滑动时灯变亮，表明通过灯泡的电流变大，根据I＝可知，电路中的总电阻变小，滑动变阻器接入电路的电阻变小，故滑动变阻器接左下接线柱；
根据P＝UI可知，灯泡正常发光时的额定电流为：I＝＝＝0.48A＜0.6A，故电流表选用小量程；如图所示：
；

（2）电路连接完整后，闭合开关，电流表有示数，说明电路为通路，发现小灯泡不发光，这表明电路出现了短路现象，电压表无示数，说明与电压表并联小灯泡短路了；
（3）由图可知，电流表选用的是小量程，分度值为0.02A，示数为0.42A；
小灯泡的额定功率是：P额＝U额I额＝2.5V×0.42A＝1.05W；
（4）对一个灯来说，灯的额定电压是不变的；而灯的电流随灯的电压的变大而增大，根据P＝UI，小灯泡的实际功率变大，故小灯泡的实际功率由实际电压决定；
（5）①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为5.5V，电压表测定值电阻和变阻器的电压，根据串联电路电压的规律，此时灯泡的电压为：U额＝8V﹣5.5V＝2.5V，灯正常发光；
②滑动变阻器滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；
③在②中，滑动变阻器滑片不动，再将开关S1拨至“2”，读出电压表示数为U0，电压表测定值电阻的电压，
可计算此时电流为：I′＝，即灯的额定电流，则小灯泡的额定功率：P额＝U额I′＝U额×；
在将开关S1拨至“2”时，不小心将滑片向右移动了少许，会使电路中总电阻变大，电流变小，根据P＝UI分析可知，测出的小灯泡额定功率比真实值偏小。
故答案为：（1）如图；（2）短路；（3）1.05；（4）实际电压；（5）①5.5；③U额×；偏小。
四．计算题（共3小题，满分22分）
19．解：（1）从发票可知，出租车行驶的时间t＝5min＝300s，出租车行驶的路程s＝6km＝6000m，
所以出租车行驶的速度为：v＝＝＝20m/s；
（2）出租车所做的功：W＝Fs＝3×103N×6000m＝1.8×107J；
（3）出租车发动机的最大功率是恒定的，出租车从平直公路开入一段斜坡公路时，需要的牵引力变大，
由P＝Fv可知，要获得较大的牵引力，司机必须减档减速匀速行驶，才能把车开上斜坡。
答：（1）出租车行驶的时间为300s；速度为20m/s；
（2）出租车在这段时间内所做的功为1.8×107J；
（3）出租车发动机的最大功率是恒定的，出租车从平直公路开入一段斜坡公路时，需要的牵引力变大，由P＝Fv可知，要获得较大的牵引力，司机必须减档减速匀速行驶，才能把车开上斜坡。
20．解：（1）由P＝UI得充电桩输入电流：
I＝＝＝160A；
（2）由P＝得充电桩的输入电能：
W＝Pt＝120kW×40×h＝80kW•h；
（3）充电桩充电的输出电能：
W输出＝W′×80%＝85kW•h×80%＝68kW•h，
充电桩充电效率：
η＝＝×100%＝85%；
（4）由电流的热效应可知，在该过程中，能流图中空白的方框内应填入内能。
答：（1）该充电桩输入电流是160A；
（2）充电桩的输入电能是80kW•h；
（3）该充电桩充电效率是85%；（4）内能。
21．解：
（1）水的深度h＝30cm，
水对容器底的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.3m＝3000Pa；
（2）木块浸没在装有水的柱形容器中，排开水的体积：
V排＝V木＝700cm3＝7×10﹣4m3，
木块受到水的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×7×10﹣4m3＝7N；
（3）由题知，木块浸没在装有水的柱形容器中，细线对木块的拉力F拉＝3N，
此时F浮＝F拉+G，
木块的重力：
G＝F浮﹣F拉＝7N﹣3N＝4N，
若剪断细线待木块静止后，木块处于漂浮状态，要使木块刚好浸没在水中，
此时：
F压+G＝F浮，
需要加的压力：
F压＝F浮﹣G＝7N﹣4N＝3N。
答：
（1）水对容器底的压强3000Pa；
（2）木块受到水的浮力7N；
（3）若剪断细线待木块静止后，要使木块刚好浸没在水中，在木块上应加3N的力。
