2020年四川省宜宾市中考物理试卷 word含解析
展开
这是一份2020年四川省宜宾市中考物理试卷 word含解析，共31页。试卷主要包含了选择题，填空题，作图题，实验与探究题，计算与解答题等内容，欢迎下载使用。
2020年四川省宜宾市中考物理试卷
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1．（3分）宜宾创建全国文明城市，一宣传语：公共场所请不要高声喧哗。其中“高”是指声音的（ ）
A．速度 B．音调 C．响度 D．音色
2．（3分）如图所示，是我国古代四大发明之一的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的，“柢”指的是司南长柄。当司南静止时，其长柄指向（ ）
A．东方 B．南方 C．西方 D．北方
3．（3分）下列图中，哪一种是非接触式测量温度的仪器（ ）
A．利用测定物体红外线辐射制作的“测温枪”
B．根据液体热胀冷缩原理制作的体温计
C．根据热电偶原理制作的热电偶温度计
D．利用热敏电阻制作的电子体温计

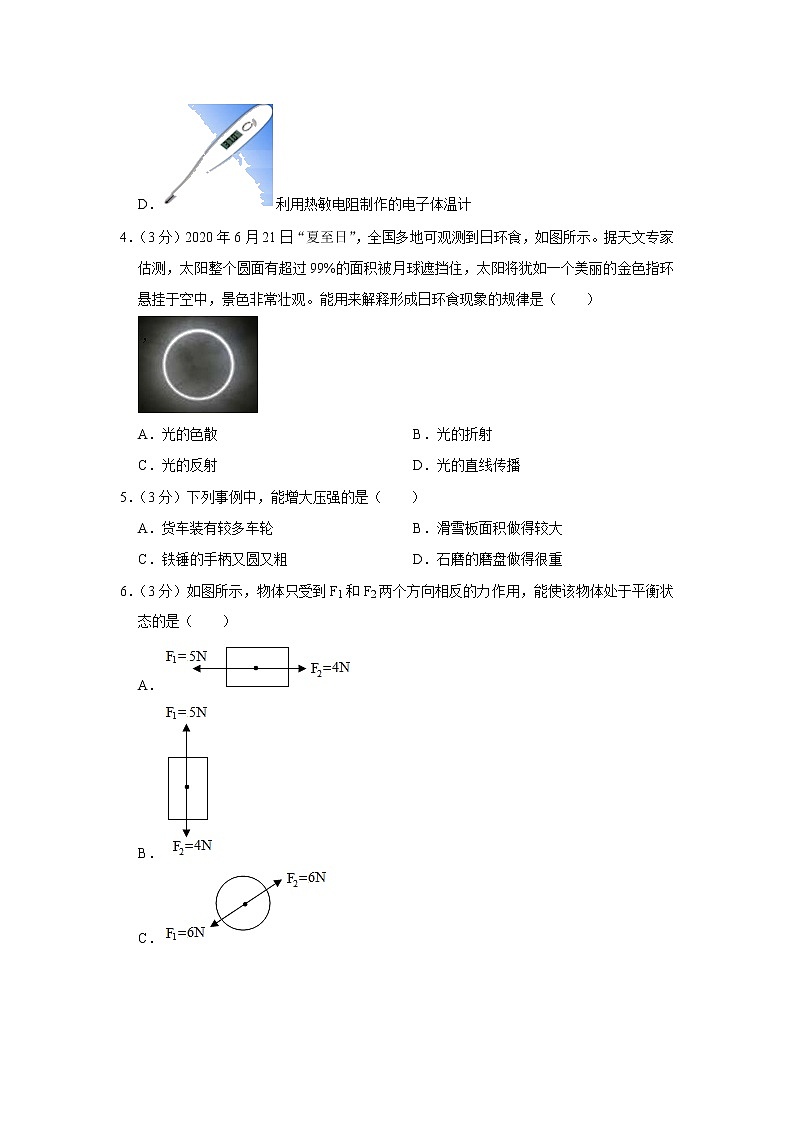

4．（3分）2020年6月21日“夏至日”，全国多地可观测到日环食，如图所示。据天文专家估测，太阳整个圆面有超过99%的面积被月球遮挡住，太阳将犹如一个美丽的金色指环悬挂于空中，景色非常壮观。能用来解释形成日环食现象的规律是（ ）
A．光的色散 B．光的折射
C．光的反射 D．光的直线传播
5．（3分）下列事例中，能增大压强的是（ ）
A．货车装有较多车轮 B．滑雪板面积做得较大
C．铁锤的手柄又圆又粗 D．石磨的磨盘做得很重
6．（3分）如图所示，物体只受到F1和F2两个方向相反的力作用，能使该物体处于平衡状态的是（ ）
A．
B．
C．
D．

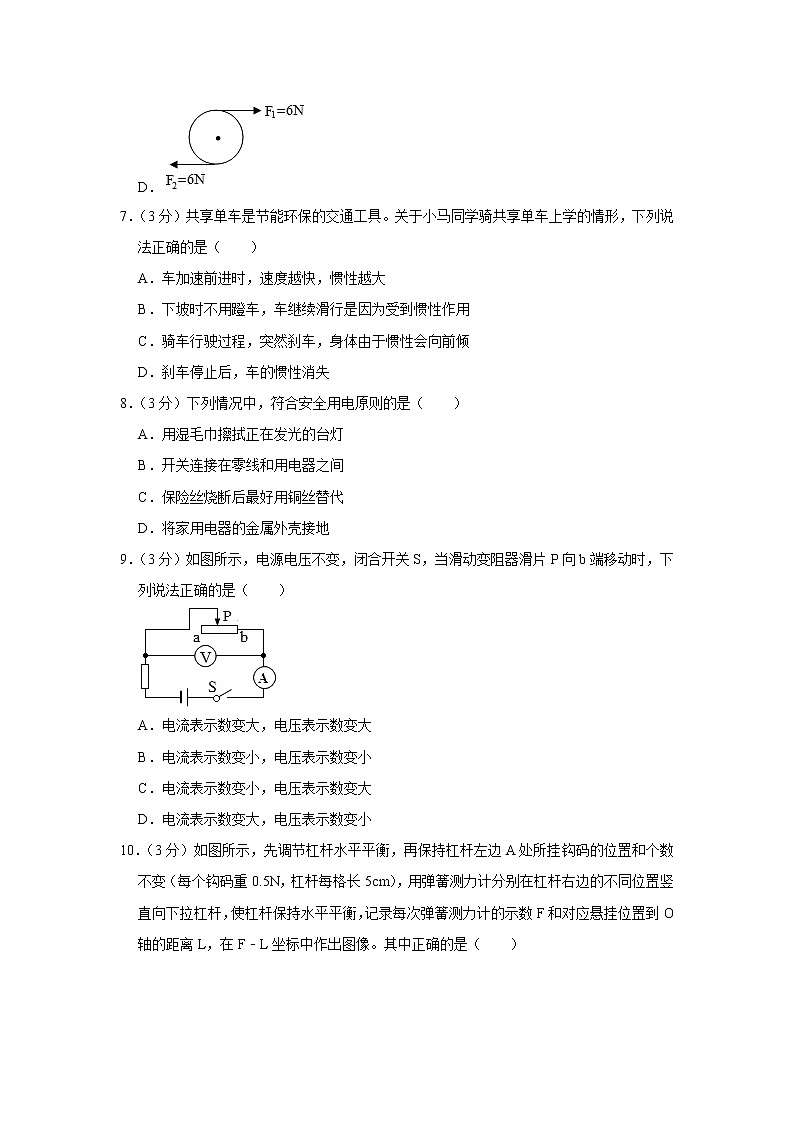

7．（3分）共享单车是节能环保的交通工具。关于小马同学骑共享单车上学的情形，下列说法正确的是（ ）
A．车加速前进时，速度越快，惯性越大
B．下坡时不用蹬车，车继续滑行是因为受到惯性作用
C．骑车行驶过程，突然刹车，身体由于惯性会向前倾
D．刹车停止后，车的惯性消失
8．（3分）下列情况中，符合安全用电原则的是（ ）
A．用湿毛巾擦拭正在发光的台灯
B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代
D．将家用电器的金属外壳接地
9．（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
10．（3分）如图所示，先调节杠杆水平平衡，再保持杠杆左边A处所挂钩码的位置和个数不变（每个钩码重0.5N，杠杆每格长5cm），用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使杠杆保持水平平衡，记录每次弹簧测力计的示数F和对应悬挂位置到O轴的距离L，在F﹣L坐标中作出图像。其中正确的是（ ）
A．
B．
C．
D．
11．（3分）下列与照相机成像原理相同是（ ）
A．眼睛 B．放大镜 C．行车记录仪 D．投影仪
12．（3分）下列关于热现象说法正确的是（ ）
A．云的形成是汽化现象，吸热
B．露的形成是液化现象，放热
C．霜的形成是凝华现象，放热
D．雪的形成是凝固现象，放热
13．（3分）如图所示，是一个有高、中、低三档并可手动调节的电热器原理图，两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b，当它接入家庭电路中，下列说法正确的是（ ）
A．只接通S1，电热器处于中温挡加热状态
B．S2接b，电热器处于低温挡加热状态
C．S2接b，接通S1，电热器处于低温挡加热状态
D．S2接a，接通S1，电热器处于高温挡加热状态
14．（3分）如图所示，粗糙水平面AB与光滑斜面BC平滑连接，并固定不动，轻弹簧左端固定，小木块紧靠在弹簧右端并压缩弹簧，静止释放后，小木块被压缩的弹簧弹出在水平面上滑行后，冲上斜面BC，斜面足够长，不计空气阻力，下列说法正确的是（ ）
A．在弹簧恢复原长的过程中，弹簧的弹性势能全部转化为小木块的动能
B．小木块离开弹簧后在粗糙水平面上滑行过程中，机械能守恒
C．小木块在斜面上运动过程中，机械能守恒
D．小木块运动到斜面最高点时，重力势能最大
二、填空题：本题共8小题，每小题2分，共16分。把恰当的文字或数据填在答题卡上相应位置上。
15．（2分）一款5G手机的折叠屏由柔性发光二极管制成，发光二极管具有 导电性，制成发光二极管的主要材料是 （选填“导体”或“半导体“）。
16．（2分）我国时速600公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相 的原理，利用电流的 （选填“热效应”或“磁效应”）来工作的，在车厢底部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道分离，避免了车轮与轨道之间的摩擦。
17．（2分）据报道，2020年6月24日，我国长征3B火箭把我国最后一颗北斗导航卫星成功送到赤道上方近36000km对地静止轨道的位置。长征运载火箭选用液态氢做燃料，主要是因为液态氢的 高；火箭外表涂有一层特殊物质，可利用该物质在发生物态变化时要 热，避免高速运行的火箭温度过高。
18．（2分）如图所示，为某品牌四旋翼无人机，其控制系统主要由感知飞行姿态的陀螺仪、GPS定位模块、超声波传感器等各种功能的传感器及控制电路组成。超声波传感器可准确探测无人机在飞行时遇到的障碍物，这是因为超声波具有 （选填“指向性强”或“传播速度最快”）的特点；无人机是悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由控制系统下达，其中GPS定位模块利用 波传递信息。
19．（2分）我国高铁总长度居世界第一，人们出行更加便捷。暑假小马和父母外出旅游，他们乘坐的高铁正以288km/h的速度向南行驶，旁边平行铁轨一列普通列车以72km/h的速度也向南行驶，此高铁行驶速度比普通列车行驶速度快 m/s；若以普通列车为参照物，小马向 （选填“南”或“北”）运动。
20．（2分）在对新型冠状病毒肺炎患者治疗中，呼吸机是常用设备之一。使用呼吸机是将氧气推进肺部，帮助病人解决呼吸困难。要将氧气推进肺部，其外部推力必须 （选填“大于”或“小于”）肺部气体产生的压力；若对患者某次治疗过程中，将约500mL的氧气推进肺部，其推进氧气的质量约为 kg（氧气密度ρ＝1.43kg/m3）。
21．（2分）如图所示，盛满水的容器放在水平面上，一个体积为50cm3，密度为0.6×103kg/m3的不吸水的木块漂浮在水面，木块所受浮力大小为 N，木块漂浮时有 cm3体积露出水面。已知ρ水＝1.0×103kg/m3，g取10N/kg。
22．（2分）甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙＝ ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙＝ 。
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）在如图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线。
24．（3分）通电螺线管外部的磁场与条形磁铁的磁场相似。螺线管通电后小磁针静止时的分布如图所示，请在如图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线。
四、实验与探究题：本题共2小题，共15分。
25．（6分）为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小马同学设计了如图甲所示的实验装置。
（1）实验过程中，弹簧测力计 （选填“必须”或“不必”）沿水平方向拉着物块在水平长木板上做直线运动。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，则木块所受滑动摩擦力的大小 （选填“大于”、“小于”或“等于”）弹簧测力计的示数。
（3）在同一次实验中，小马发现，当用不同的速度匀速拉同一物块，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小 （选填“有关”或“无关”）。
（4）在实验中，小马通过改变物块的重力进行多次实验，记录的数据如下表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越 。
次数
1
2
3
4
5
6
木块的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
（5）本次实验采用的研究方法是 。
（6）小马在老师的指导下对实验装置进行改进，用如图乙所示的方式测滑动摩擦力发现效果更好。图乙实验中 （选填“一定”或“不一定”）要匀速拉动水平长木板做直线运动。
26．（9分）小马同学利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 （选填“A”或“B”）端。
实验序号
1
2
3
……
电压U/V
0.8
1.6
2.4
……
电流I/A
0.16
0.32
……
（3）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图丙所示，请将读数填入表格中。
（4）在图丁中，把上表中的数据在I﹣U坐标系上描点并连线。
（5）本实验所测得未知电阻的阻值为 Ω。
（6）小马又设计了如图戊所示的另一个电路，也测出了Rx的阻值。图中电源（电压未知）。R0是滑动变阻器，R是电阻箱（可连续调节电阻值大小，且能读数的变阻器），其调节范围0﹣999.9Ω，是电流表（刻度有些模
糊），S和S1分别是单刀双掷开关和单刀开关。完成下列实验步骤中的填空：
①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节 （选填“R”或“R0”），使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节 （选填“R”或“R0”），使电流表指针在 ，记下电阻箱R的阻值；
④多次重复上述过程，计算电阻箱R读数的 ，此即为被测电阻Rx的阻值。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。
27．（10分）如图所示，电源电压U＝6V，小灯泡标有“4V 1.6W”字样，定值电阻R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的最程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值R均保持不变。
（1）求小灯泡的阻值R1；
（2）只闭合开关S2，求电压表的示数；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表示数为0.5A，求滑动变阻器R3的最大阻值；
（4）只闭合开关S3，在电路安全的情况下，求小灯泡电功率的变化范围。
28．（11分）在抗击新型冠状病毒肺炎疫情的特殊时期，小马同学设计了如图所示的装置进行“无接触传送”物品。现有质量M＝25kg的木箱，长L＝5m，高h＝3m的固定斜面，他用F＝100N的力拉绳，使木箱以v＝0.2m/s的速度沿斜面匀速地由底端上升到顶端，此过程因绳和滑轮间的摩擦而做的额外功W0＝20J。已知动滑轮质量m＝1kg，连接动滑轮的绳子拉直且与斜面平行，不计绳的质量、木箱大小和木箱到动滑轮间的绳长，g取10N/kg。求：
（1）木箱由斜面底端上升到顶端所用的时间；
（2）小马同学拉力的功率；
（3）整个装置的机械效率；
（4）斜面对木箱的摩擦力大小。
2020年四川省宜宾市中考物理试卷
参考答案与试题解析
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1．（3分）宜宾创建全国文明城市，一宣传语：公共场所请不要高声喧哗。其中“高”是指声音的（ ）
A．速度 B．音调 C．响度 D．音色
【解答】解：我们应该避免在公共场所高声喧哗，这里的高声喧哗的“高”，是指声音的响度大。
故选：C。
2．（3分）如图所示，是我国古代四大发明之一的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的，“柢”指的是司南长柄。当司南静止时，其长柄指向（ ）
A．东方 B．南方 C．西方 D．北方
【解答】解：“司南”是我国古代劳动人民智慧的结晶，司南利用地磁场对磁体有力的作用来指示南北方向的，静止时，其勺柄指向南方，是磁体的南极，地磁的北极，故ACD错误，B正确。
故选：B。
3．（3分）下列图中，哪一种是非接触式测量温度的仪器（ ）
A．利用测定物体红外线辐射制作的“测温枪”
B．根据液体热胀冷缩原理制作的体温计
C．根据热电偶原理制作的热电偶温度计
D．利用热敏电阻制作的电子体温计
【解答】解：A.自然界中的一切物体都会向外辐射红外线，温度越高辐射的红外线越强，利用红外测量不需要直接接触，故A正确；
BCD中的温度计都需要直接接触才能进行准确测量，故BCD错误。
故选：A。
4．（3分）2020年6月21日“夏至日”，全国多地可观测到日环食，如图所示。据天文专家估测，太阳整个圆面有超过99%的面积被月球遮挡住，太阳将犹如一个美丽的金色指环悬挂于空中，景色非常壮观。能用来解释形成日环食现象的规律是（ ）
A．光的色散 B．光的折射
C．光的反射 D．光的直线传播
【解答】解：由于光沿直线传播，太阳射出的光线被月球挡住了，太阳光射不到地球上，所以地球上的人们看不到太阳。这样就形成了日食。
故选：D。
5．（3分）下列事例中，能增大压强的是（ ）
A．货车装有较多车轮 B．滑雪板面积做得较大
C．铁锤的手柄又圆又粗 D．石磨的磨盘做得很重
【解答】解：A、货车装有较多车轮，是在压力一定时，增大受力面积来减小压强，故A错误。
B、滑雪板面积做得较大，是在压力一定时，增大受力面积来减小压强，故B错误。
C、铁锤的手柄又圆又粗，是在压力一定时，增大受力面积来减小压强，故C错误。
D、石磨的磨盘做得很重，是在受力面积一定时，增大压力来增大压强，故D正确。
故选：D。
6．（3分）如图所示，物体只受到F1和F2两个方向相反的力作用，能使该物体处于平衡状态的是（ ）
A．
B．
C．
D．
【解答】解：AB、F1和F2两个大小不相等，不满足平衡力的条件，不能使该物体处于平衡状态，故AB错误；
C、F1和F2两个大小相等、方向相反、作用在同一直线上、作用在同一个物体上，能使物体处于平衡状态，故C正确；
D、F1和F2两个大小相等，但不作用在同一直线上，不满足平衡力的条件，不能使该物体处于平衡状态，故D错误；
故选：C。
7．（3分）共享单车是节能环保的交通工具。关于小马同学骑共享单车上学的情形，下列说法正确的是（ ）
A．车加速前进时，速度越快，惯性越大
B．下坡时不用蹬车，车继续滑行是因为受到惯性作用
C．骑车行驶过程，突然刹车，身体由于惯性会向前倾
D．刹车停止后，车的惯性消失
【解答】解：A、惯性大小只与物体的质量有关，质量越大，惯性越大，与其他任何因素无关，车加速前进时，其质量不变，惯性大小不会改变，故A错误。
B、下坡时不用蹬车，车继续滑行是因为车具有惯性，但惯性不是力，不能说受到惯性作用，故B错误。
C、行骑车行驶过程，突然刹车，由于摩擦力问题，人的下半身随车一起减速，而人的上半身还要保持原来的运动状态继续前进，因此身体会向前倾，故C正确。
D、惯性是物体的固有属性，任何物体在任何时候都具有惯性，所以刹车停止后，车的惯性不会消失，故D错误。
故选：C。
8．（3分）下列情况中，符合安全用电原则的是（ ）
A．用湿毛巾擦拭正在发光的台灯
B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代
D．将家用电器的金属外壳接地
【解答】解：
A、生活用水容易导电，用湿布擦拭正在发光的台灯，湿布导电容易使人触电，故A不符合安全用电原则。
B、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，故B不符合安全用电原则。
C、保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源；铜丝的熔点高，在电流过大时不能自动切断电源，不能起到保险的作用，故禁止用铜丝代替，故C不符合安全用电原则。
D、有金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故D符合安全用电原则。
故选：D。
9．（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
【解答】解：由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
闭合开关S，当滑动变阻器滑片P向b端移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；
滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，即电压表示数变小，故D正确，ABC错误。
故选：D。
10．（3分）如图所示，先调节杠杆水平平衡，再保持杠杆左边A处所挂钩码的位置和个数不变（每个钩码重0.5N，杠杆每格长5cm），用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使杠杆保持水平平衡，记录每次弹簧测力计的示数F和对应悬挂位置到O轴的距离L，在F﹣L坐标中作出图像。其中正确的是（ ）
A．
B．
C．
D．
【解答】解：由题意可知，保持杠杆左边A处所挂钩码的位置和个数不变，则左边的力与力臂的乘积不变，则右面的F与L的力臂的乘积也不变，即F与L是成反比的，故A图正确。
故选：A。
11．（3分）下列与照相机成像原理相同是（ ）
A．眼睛 B．放大镜 C．行车记录仪 D．投影仪
【解答】解：照相机利用的是凸透镜成像，成的是倒立、缩小的实像；人的眼睛相当于一架照相机；放大镜成的是正立、放大的虚像；行车记录仪的成像原理与照相机是相同的，也成倒立、缩小的实像；投影仪成的是倒立、放大的实像，故AC正确。
故选：AC。
12．（3分）下列关于热现象说法正确的是（ ）
A．云的形成是汽化现象，吸热
B．露的形成是液化现象，放热
C．霜的形成是凝华现象，放热
D．雪的形成是凝固现象，放热
【解答】解：A、云的形成是水蒸气的液化现象，此过程放热，故A错误。
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故B正确。
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热，故C正确。
D、雪是空气中的水蒸气遇冷凝华为固体的冰晶，此过程中放热，故D错误。
故选：BC。
13．（3分）如图所示，是一个有高、中、低三档并可手动调节的电热器原理图，两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b，当它接入家庭电路中，下列说法正确的是（ ）
A．只接通S1，电热器处于中温挡加热状态
B．S2接b，电热器处于低温挡加热状态
C．S2接b，接通S1，电热器处于低温挡加热状态
D．S2接a，接通S1，电热器处于高温挡加热状态
【解答】解：根据电路图可知，只接通S1，电路为R1的简单电路；只S2接b，R1、R2串联；S2接b，接通S1，电路为R1的简单电路；S2接a，接通S1，R1、R2并联；
因并联电路的总电阻小于任一分电阻，串联电路的总电阻大于任一分电阻，因此R1、R2并联时的总电阻最小，R1、R2串联时的总电阻最大，由P＝可知，R1、R2串联时，电热器处于低温挡；R1、R2并联时，电热器处于高温挡；电路只有R1时，电热器处于中温挡，故ABD正确，C错误。
故选：ABD。
14．（3分）如图所示，粗糙水平面AB与光滑斜面BC平滑连接，并固定不动，轻弹簧左端固定，小木块紧靠在弹簧右端并压缩弹簧，静止释放后，小木块被压缩的弹簧弹出在水平面上滑行后，冲上斜面BC，斜面足够长，不计空气阻力，下列说法正确的是（ ）
A．在弹簧恢复原长的过程中，弹簧的弹性势能全部转化为小木块的动能
B．小木块离开弹簧后在粗糙水平面上滑行过程中，机械能守恒
C．小木块在斜面上运动过程中，机械能守恒
D．小木块运动到斜面最高点时，重力势能最大
【解答】解：A、在弹簧恢复原状的过程中，弹簧的形变程度变小，弹性势能变小。木块的速度变大，动能变大，同时因为水平面AB粗糙，木块需要克服摩擦力做功，内能变大，故弹簧的弹性势能一部分转化为小木块的动能，一部分转化为木块的内能。故A错误；
B、小木块离开弹簧后在粗糙水平面上滑行时，需要克服摩擦力做功，一部分机械能转化为内能，所以机械能减小。故B错误；
C、小木块在斜面上向上运动时，高度增加，重力势能变大，因为斜面BC光滑，且空气阻力忽略不计，所以机械能守恒，故C正确；
D、最高点时，高度达到最大值，因此重力势能也达到最大值，故D正确。
故选：CD。
二、填空题：本题共8小题，每小题2分，共16分。把恰当的文字或数据填在答题卡上相应位置上。
15．（2分）一款5G手机的折叠屏由柔性发光二极管制成，发光二极管具有 单向 导电性，制成发光二极管的主要材料是 半导体 （选填“导体”或“半导体“）。
【解答】解：不同材料导电性不同，导电性能介于导体和绝缘体之间的是半导体，发光二极管就是由半导体材料制成的，发光二极管具有单向导电性。
故答案为：单向；半导体。
16．（2分）我国时速600公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相 斥 的原理，利用电流的 磁效应 （选填“热效应”或“磁效应”）来工作的，在车厢底部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道分离，避免了车轮与轨道之间的摩擦。
【解答】解：高速磁浮技术是根据同名磁极相排斥的原理工作的；导体通电后，导体的周围存在磁场，这就是电流的磁效应。
故答案为：斥；磁效应。
17．（2分）据报道，2020年6月24日，我国长征3B火箭把我国最后一颗北斗导航卫星成功送到赤道上方近36000km对地静止轨道的位置。长征运载火箭选用液态氢做燃料，主要是因为液态氢的 热值 高；火箭外表涂有一层特殊物质，可利用该物质在发生物态变化时要 吸 热，避免高速运行的火箭温度过高。
【解答】解：
（1）运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）为保证火箭安全，箭体上涂有一层特殊固体物质，在高温下先熔化，再汽化，因为熔化、汽化时要吸收大量的热，这样箭体的温度就不会太高。
故答案为：热值；吸。
18．（2分）如图所示，为某品牌四旋翼无人机，其控制系统主要由感知飞行姿态的陀螺仪、GPS定位模块、超声波传感器等各种功能的传感器及控制电路组成。超声波传感器可准确探测无人机在飞行时遇到的障碍物，这是因为超声波具有 指向性强 （选填“指向性强”或“传播速度最快”）的特点；无人机是悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由控制系统下达，其中GPS定位模块利用 电磁 波传递信息。
【解答】解：（1）超声波具有方向性好、穿透力强，所以利用超声波传感器可探测无人机在飞行时遇到的障碍物；
（2）GPS定位模块利用电磁波来传递信息。
故答案为：（1）指向性强；（2）电磁。
19．（2分）我国高铁总长度居世界第一，人们出行更加便捷。暑假小马和父母外出旅游，他们乘坐的高铁正以288km/h的速度向南行驶，旁边平行铁轨一列普通列车以72km/h的速度也向南行驶，此高铁行驶速度比普通列车行驶速度快 60 m/s；若以普通列车为参照物，小马向 南 （选填“南”或“北”）运动。
【解答】解：高铁和普通列车都向南行驶，高铁的速度是288km/h，普通列车的速度是72km/h，此高铁行驶速度比普通列车行驶速度快288km/h﹣72km/h＝216km/h＝60m/s；
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，以普通列车为参照物，小马向南运动。
故答案为：60；南。
20．（2分）在对新型冠状病毒肺炎患者治疗中，呼吸机是常用设备之一。使用呼吸机是将氧气推进肺部，帮助病人解决呼吸困难。要将氧气推进肺部，其外部推力必须 大于 （选填“大于”或“小于”）肺部气体产生的压力；若对患者某次治疗过程中，将约500mL的氧气推进肺部，其推进氧气的质量约为 7.15×10﹣4 kg（氧气密度ρ＝1.43kg/m3）。
【解答】解：要将氧气推进肺部，其外部推力对氧气产生的压强必须大于肺部气体产生的压强，即外部推力必须大于肺部气体产生的压力，氧气才能被推进肺部；
由题知，氧气的体积V＝500mL＝500cm3＝5×10﹣4m3，氧气的密度ρ＝1.43kg/m3，
根据ρ＝可得，其推进氧气的质量约为：m＝ρV＝1.43kg/m3×5×10﹣4m3＝7.15×10﹣4kg。
故答案为：大于；7.15×10﹣4。
21．（2分）如图所示，盛满水的容器放在水平面上，一个体积为50cm3，密度为0.6×103kg/m3的不吸水的木块漂浮在水面，木块所受浮力大小为 0.3 N，木块漂浮时有 20 cm3体积露出水面。已知ρ水＝1.0×103kg/m3，g取10N/kg。
【解答】解：
（1）木块漂浮时，浮力等于木块重力，
则木块受到的浮力：F浮＝G木＝m木g＝ρ木V木g＝0.6×103kg/m3×50×10﹣6m3×10N/kg＝0.3N；
（2）因为木块漂浮，所以F浮＝G木，则有ρ水gV排＝ρ木gV木，
则V排＝×V木＝×50cm3＝30cm3，
露出水面的体积V露＝V木﹣V排＝50cm3﹣30cm3＝20cm3。
故答案为：0.3；20。
22．（2分）甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙＝ 2：1 ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙＝ 1：2 。
【解答】解：对于电阻甲，当甲两端的电压为3V时，通过的电流为0.3A，电阻R甲＝＝10Ω，
对于电阻乙，当乙两端的电压为3V时，通过的电流为0.6A，电阻R乙＝＝5Ω，
所以R甲：R乙＝10Ω：5Ω＝2：1，
甲、乙两电阻产生的热量之比＝＝＝＝。
故答案为：2：1；1：2。
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）在如图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变，由此作出两条入射光线经凸透镜的折射光线；
通过2f点的入射光线，经凸透镜折射后过另一侧2f点，由此作出入射光线，如图所示：
24．（3分）通电螺线管外部的磁场与条形磁铁的磁场相似。螺线管通电后小磁针静止时的分布如图所示，请在如图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线。
【解答】解：根据同名磁极相互排斥，异名磁极相互吸引可知，螺线管的右端为S极，左端为N极，根据安培定则可知，螺线管中电流的方向是向上的；磁感线是从磁体的N极出来回到S极的，如图所示：
四、实验与探究题：本题共2小题，共15分。
25．（6分）为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小马同学设计了如图甲所示的实验装置。
（1）实验过程中，弹簧测力计 必须 （选填“必须”或“不必”）沿水平方向拉着物块在水平长木板上做直线运动。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，则木块所受滑动摩擦力的大小 等于 （选填“大于”、“小于”或“等于”）弹簧测力计的示数。
（3）在同一次实验中，小马发现，当用不同的速度匀速拉同一物块，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小 无关 （选填“有关”或“无关”）。
（4）在实验中，小马通过改变物块的重力进行多次实验，记录的数据如下表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越 大 。
次数
1
2
3
4
5
6
木块的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
（5）本次实验采用的研究方法是 控制变量法 。
（6）小马在老师的指导下对实验装置进行改进，用如图乙所示的方式测滑动摩擦力发现效果更好。图乙实验中 不一定 （选填“一定”或“不一定”）要匀速拉动水平长木板做直线运动。
【解答】解：（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，根据二力平衡，则木块所受滑动摩擦力的大小等于弹簧测力计的示数；
（3）在同一次实验中，小明发现，当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小无关；
（4）通过表中数据分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，测力计示数越大，滑动摩擦力越大；
（5）本次实验采用的研究方法是控制变量法；
（6）如图乙所示的方式测量滑动摩擦力，木块相对于长木板相对静止，受到的测力计的拉力与受到的摩擦力为一对平衡力，此时木块处于平衡状态，故图乙实验中不一定要匀速拉动长木板。
故答案为：（1）必须；（2）等于；（3）无关；（4）大；（5）控制变量法；（6）不一定。
26．（9分）小马同学利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 （选填“A”或“B”）端。
实验序号
1
2
3
……
电压U/V
0.8
1.6
2.4
……
电流I/A
0.16
0.32
0.48
……
（3）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图丙所示，请将读数填入表格中。
（4）在图丁中，把上表中的数据在I﹣U坐标系上描点并连线。
（5）本实验所测得未知电阻的阻值为 5 Ω。
（6）小马又设计了如图戊所示的另一个电路，也测出了Rx的阻值。图中电源（电压未知）。R0是滑动变阻器，R是电阻箱（可连续调节电阻值大小，且能读数的变阻器），其调节范围0﹣999.9Ω，是电流表（刻度有些模
糊），S和S1分别是单刀双掷开关和单刀开关。完成下列实验步骤中的填空：
①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节 R0 （选填“R”或“R0”），使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节 R （选填“R”或“R0”），使电流表指针在 标记处 ，记下电阻箱R的阻值；
④多次重复上述过程，计算电阻箱R读数的 平均值 ，此即为被测电阻Rx的阻值。
【解答】解：（1）根据电流表选用0～0.6A量程，电阻值约为5Ω，确定电压表选用小量程与电阻并联，根据电路图确定滑动变阻器使用A接线柱，连接实物图，如下图所示；
（2）根据电路图，为了使滑动变阻器在开关闭合时能起到保护电路的作用，要使变阻器的接入电阻最大，应将滑动变阻器的滑片置于B端；
（3）图丙中电流表的量程是0～0.6A，分度值是0.02A，所以电流表的读数：I＝0.48A；
（4）根据表格数据，描点法作图如下：
（5）由R＝得：
R1＝＝＝5Ω，R2＝＝＝5Ω，R3＝＝＝5Ω，
R＝＝＝5Ω；
（6）①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节R0，使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节R，使电流表指针在标记处，记下电阻箱R的阻值；
电源电压不变，两次电流值相等，由欧姆定律可知R0+Rx＝＝R0+R，
所以Rx＝R；
④多次重复上述过程，计算电阻箱R读数的平均值，此即为被测电阻Rx的阻值；
多次测量取平均值可以减小误差。
故答案为：（1）如图所示
；
（2）B；（3）0.48；（4）如图
；
（5）5；
（6）②R0；③R；标记处；④平均值。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。
27．（10分）如图所示，电源电压U＝6V，小灯泡标有“4V 1.6W”字样，定值电阻R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的最程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值R均保持不变。
（1）求小灯泡的阻值R1；
（2）只闭合开关S2，求电压表的示数；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表示数为0.5A，求滑动变阻器R3的最大阻值；
（4）只闭合开关S3，在电路安全的情况下，求小灯泡电功率的变化范围。
【解答】解：（1）小灯泡标有“4V 1.6W”，由P＝UI＝可得小灯泡的阻值：R1＝＝＝10Ω；
（2）只闭合开关S2时，灯泡R1与电阻R2串联，电压表测R1两端的电压，
串联电路总电阻等于各部分电阻之和，所以电路总电阻：R＝R1+R2＝10Ω+20Ω＝30Ω，
此时通过电路的电流：I＝＝＝0.2A，
所以R1两端的电压为：U1＝IR1＝0.2A×10Ω＝2V，即电压表示数为2V；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，电阻R2与R3的最大阻值并联，电流表A测干路电流，此时电流表示数为0.5A，
并联电路各并联支路两端电压相等，所以通过R2的电流：I2＝＝＝0.3A，
并联电路干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I3＝I0﹣I2＝0.5A﹣0.3A＝0.2A，
所以滑动变阻器的最大阻值为：R3＝＝＝30Ω；
（4）只闭合开关S3时，灯泡R1与滑动变阻器R3串联，电压表测R1两端的电压，
当电压表的示数R1′＝3V时，灯泡两端的电压最大，其实际功率最大，
P1大＝＝＝0.9W，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1的功率最小，
此时电路中的电流：
I小＝＝＝0.15A，
则灯泡的最小功率：
P1小＝I小2R1＝（0.15A）2×10Ω＝0.225W，
所以，小灯泡电功率的变化范围为0.225～0.9W。
答：（1）小灯泡的阻值R1为10Ω；
（2）只闭合开关S2，求电压表的示数为2V；
（3）滑动变阻器R3的最大阻值为30Ω；
（4）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围为0.225～0.9W。
28．（11分）在抗击新型冠状病毒肺炎疫情的特殊时期，小马同学设计了如图所示的装置进行“无接触传送”物品。现有质量M＝25kg的木箱，长L＝5m，高h＝3m的固定斜面，他用F＝100N的力拉绳，使木箱以v＝0.2m/s的速度沿斜面匀速地由底端上升到顶端，此过程因绳和滑轮间的摩擦而做的额外功W0＝20J。已知动滑轮质量m＝1kg，连接动滑轮的绳子拉直且与斜面平行，不计绳的质量、木箱大小和木箱到动滑轮间的绳长，g取10N/kg。求：
（1）木箱由斜面底端上升到顶端所用的时间；
（2）小马同学拉力的功率；
（3）整个装置的机械效率；
（4）斜面对木箱的摩擦力大小。
【解答】解：（1）木箱移动的距离：
s＝L＝5m，
木箱由斜面底端上升到顶端所用的时间：
t＝＝＝25s；
（2）由图知，动滑轮上绳子的股数n＝2，
绳子自由端移动的速度：
v绳＝nv＝2×0.2m/s＝0.4m/s，
拉力的功率：
P＝＝＝Fv绳＝100N×0.4m/s＝40W；
（3）物体的重力：
G＝Mg＝25kg×10N/kg＝250N，
机械做的有用功：
W有＝Gh＝250N×3m＝750J，
绳子自由端移动的距离：
s′＝nL＝2×5m＝10m，
机械做的总功：
W总＝Fs′＝100N×10m＝1000J，
整个装置的机械效率：
η＝×100%＝×100%＝75%；
（4）动滑轮的重力：
G动＝mg＝1kg×10N/kg＝10N，
克服动滑轮重力所做的功：
W动＝G动h＝10N×3m＝30J，
克服摩擦力做的功：
Wf＝W总﹣W有﹣W动﹣W0＝1000J﹣750J﹣30J﹣20J＝200J，
斜面对木箱的摩擦力为：
f＝＝＝40N。
答：（1）木箱由斜面底端上升到顶端所用的时间为25s；
（2）小马同学拉力的功率为40W；
（3）整个装置的机械效率为75%；
（4）斜面对木箱的摩擦力为40N。
2020年四川省宜宾市中考物理试卷
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1．（3分）宜宾创建全国文明城市，一宣传语：公共场所请不要高声喧哗。其中“高”是指声音的（ ）
A．速度 B．音调 C．响度 D．音色
2．（3分）如图所示，是我国古代四大发明之一的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的，“柢”指的是司南长柄。当司南静止时，其长柄指向（ ）
A．东方 B．南方 C．西方 D．北方
3．（3分）下列图中，哪一种是非接触式测量温度的仪器（ ）
A．利用测定物体红外线辐射制作的“测温枪”
B．根据液体热胀冷缩原理制作的体温计
C．根据热电偶原理制作的热电偶温度计
D．利用热敏电阻制作的电子体温计
4．（3分）2020年6月21日“夏至日”，全国多地可观测到日环食，如图所示。据天文专家估测，太阳整个圆面有超过99%的面积被月球遮挡住，太阳将犹如一个美丽的金色指环悬挂于空中，景色非常壮观。能用来解释形成日环食现象的规律是（ ）
A．光的色散 B．光的折射
C．光的反射 D．光的直线传播
5．（3分）下列事例中，能增大压强的是（ ）
A．货车装有较多车轮 B．滑雪板面积做得较大
C．铁锤的手柄又圆又粗 D．石磨的磨盘做得很重
6．（3分）如图所示，物体只受到F1和F2两个方向相反的力作用，能使该物体处于平衡状态的是（ ）
A．
B．
C．
D．
7．（3分）共享单车是节能环保的交通工具。关于小马同学骑共享单车上学的情形，下列说法正确的是（ ）
A．车加速前进时，速度越快，惯性越大
B．下坡时不用蹬车，车继续滑行是因为受到惯性作用
C．骑车行驶过程，突然刹车，身体由于惯性会向前倾
D．刹车停止后，车的惯性消失
8．（3分）下列情况中，符合安全用电原则的是（ ）
A．用湿毛巾擦拭正在发光的台灯
B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代
D．将家用电器的金属外壳接地
9．（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
10．（3分）如图所示，先调节杠杆水平平衡，再保持杠杆左边A处所挂钩码的位置和个数不变（每个钩码重0.5N，杠杆每格长5cm），用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使杠杆保持水平平衡，记录每次弹簧测力计的示数F和对应悬挂位置到O轴的距离L，在F﹣L坐标中作出图像。其中正确的是（ ）
A．
B．
C．
D．
11．（3分）下列与照相机成像原理相同是（ ）
A．眼睛 B．放大镜 C．行车记录仪 D．投影仪
12．（3分）下列关于热现象说法正确的是（ ）
A．云的形成是汽化现象，吸热
B．露的形成是液化现象，放热
C．霜的形成是凝华现象，放热
D．雪的形成是凝固现象，放热
13．（3分）如图所示，是一个有高、中、低三档并可手动调节的电热器原理图，两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b，当它接入家庭电路中，下列说法正确的是（ ）
A．只接通S1，电热器处于中温挡加热状态
B．S2接b，电热器处于低温挡加热状态
C．S2接b，接通S1，电热器处于低温挡加热状态
D．S2接a，接通S1，电热器处于高温挡加热状态
14．（3分）如图所示，粗糙水平面AB与光滑斜面BC平滑连接，并固定不动，轻弹簧左端固定，小木块紧靠在弹簧右端并压缩弹簧，静止释放后，小木块被压缩的弹簧弹出在水平面上滑行后，冲上斜面BC，斜面足够长，不计空气阻力，下列说法正确的是（ ）
A．在弹簧恢复原长的过程中，弹簧的弹性势能全部转化为小木块的动能
B．小木块离开弹簧后在粗糙水平面上滑行过程中，机械能守恒
C．小木块在斜面上运动过程中，机械能守恒
D．小木块运动到斜面最高点时，重力势能最大
二、填空题：本题共8小题，每小题2分，共16分。把恰当的文字或数据填在答题卡上相应位置上。
15．（2分）一款5G手机的折叠屏由柔性发光二极管制成，发光二极管具有 导电性，制成发光二极管的主要材料是 （选填“导体”或“半导体“）。
16．（2分）我国时速600公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相 的原理，利用电流的 （选填“热效应”或“磁效应”）来工作的，在车厢底部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道分离，避免了车轮与轨道之间的摩擦。
17．（2分）据报道，2020年6月24日，我国长征3B火箭把我国最后一颗北斗导航卫星成功送到赤道上方近36000km对地静止轨道的位置。长征运载火箭选用液态氢做燃料，主要是因为液态氢的 高；火箭外表涂有一层特殊物质，可利用该物质在发生物态变化时要 热，避免高速运行的火箭温度过高。
18．（2分）如图所示，为某品牌四旋翼无人机，其控制系统主要由感知飞行姿态的陀螺仪、GPS定位模块、超声波传感器等各种功能的传感器及控制电路组成。超声波传感器可准确探测无人机在飞行时遇到的障碍物，这是因为超声波具有 （选填“指向性强”或“传播速度最快”）的特点；无人机是悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由控制系统下达，其中GPS定位模块利用 波传递信息。
19．（2分）我国高铁总长度居世界第一，人们出行更加便捷。暑假小马和父母外出旅游，他们乘坐的高铁正以288km/h的速度向南行驶，旁边平行铁轨一列普通列车以72km/h的速度也向南行驶，此高铁行驶速度比普通列车行驶速度快 m/s；若以普通列车为参照物，小马向 （选填“南”或“北”）运动。
20．（2分）在对新型冠状病毒肺炎患者治疗中，呼吸机是常用设备之一。使用呼吸机是将氧气推进肺部，帮助病人解决呼吸困难。要将氧气推进肺部，其外部推力必须 （选填“大于”或“小于”）肺部气体产生的压力；若对患者某次治疗过程中，将约500mL的氧气推进肺部，其推进氧气的质量约为 kg（氧气密度ρ＝1.43kg/m3）。
21．（2分）如图所示，盛满水的容器放在水平面上，一个体积为50cm3，密度为0.6×103kg/m3的不吸水的木块漂浮在水面，木块所受浮力大小为 N，木块漂浮时有 cm3体积露出水面。已知ρ水＝1.0×103kg/m3，g取10N/kg。
22．（2分）甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙＝ ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙＝ 。
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）在如图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线。
24．（3分）通电螺线管外部的磁场与条形磁铁的磁场相似。螺线管通电后小磁针静止时的分布如图所示，请在如图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线。
四、实验与探究题：本题共2小题，共15分。
25．（6分）为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小马同学设计了如图甲所示的实验装置。
（1）实验过程中，弹簧测力计 （选填“必须”或“不必”）沿水平方向拉着物块在水平长木板上做直线运动。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，则木块所受滑动摩擦力的大小 （选填“大于”、“小于”或“等于”）弹簧测力计的示数。
（3）在同一次实验中，小马发现，当用不同的速度匀速拉同一物块，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小 （选填“有关”或“无关”）。
（4）在实验中，小马通过改变物块的重力进行多次实验，记录的数据如下表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越 。
次数
1
2
3
4
5
6
木块的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
（5）本次实验采用的研究方法是 。
（6）小马在老师的指导下对实验装置进行改进，用如图乙所示的方式测滑动摩擦力发现效果更好。图乙实验中 （选填“一定”或“不一定”）要匀速拉动水平长木板做直线运动。
26．（9分）小马同学利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 （选填“A”或“B”）端。
实验序号
1
2
3
……
电压U/V
0.8
1.6
2.4
……
电流I/A
0.16
0.32
……
（3）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图丙所示，请将读数填入表格中。
（4）在图丁中，把上表中的数据在I﹣U坐标系上描点并连线。
（5）本实验所测得未知电阻的阻值为 Ω。
（6）小马又设计了如图戊所示的另一个电路，也测出了Rx的阻值。图中电源（电压未知）。R0是滑动变阻器，R是电阻箱（可连续调节电阻值大小，且能读数的变阻器），其调节范围0﹣999.9Ω，是电流表（刻度有些模
糊），S和S1分别是单刀双掷开关和单刀开关。完成下列实验步骤中的填空：
①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节 （选填“R”或“R0”），使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节 （选填“R”或“R0”），使电流表指针在 ，记下电阻箱R的阻值；
④多次重复上述过程，计算电阻箱R读数的 ，此即为被测电阻Rx的阻值。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。
27．（10分）如图所示，电源电压U＝6V，小灯泡标有“4V 1.6W”字样，定值电阻R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的最程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值R均保持不变。
（1）求小灯泡的阻值R1；
（2）只闭合开关S2，求电压表的示数；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表示数为0.5A，求滑动变阻器R3的最大阻值；
（4）只闭合开关S3，在电路安全的情况下，求小灯泡电功率的变化范围。
28．（11分）在抗击新型冠状病毒肺炎疫情的特殊时期，小马同学设计了如图所示的装置进行“无接触传送”物品。现有质量M＝25kg的木箱，长L＝5m，高h＝3m的固定斜面，他用F＝100N的力拉绳，使木箱以v＝0.2m/s的速度沿斜面匀速地由底端上升到顶端，此过程因绳和滑轮间的摩擦而做的额外功W0＝20J。已知动滑轮质量m＝1kg，连接动滑轮的绳子拉直且与斜面平行，不计绳的质量、木箱大小和木箱到动滑轮间的绳长，g取10N/kg。求：
（1）木箱由斜面底端上升到顶端所用的时间；
（2）小马同学拉力的功率；
（3）整个装置的机械效率；
（4）斜面对木箱的摩擦力大小。
2020年四川省宜宾市中考物理试卷
参考答案与试题解析
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1～10题只有一项符合题目要求，第11～14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1．（3分）宜宾创建全国文明城市，一宣传语：公共场所请不要高声喧哗。其中“高”是指声音的（ ）
A．速度 B．音调 C．响度 D．音色
【解答】解：我们应该避免在公共场所高声喧哗，这里的高声喧哗的“高”，是指声音的响度大。
故选：C。
2．（3分）如图所示，是我国古代四大发明之一的指南针﹣﹣司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的，“柢”指的是司南长柄。当司南静止时，其长柄指向（ ）
A．东方 B．南方 C．西方 D．北方
【解答】解：“司南”是我国古代劳动人民智慧的结晶，司南利用地磁场对磁体有力的作用来指示南北方向的，静止时，其勺柄指向南方，是磁体的南极，地磁的北极，故ACD错误，B正确。
故选：B。
3．（3分）下列图中，哪一种是非接触式测量温度的仪器（ ）
A．利用测定物体红外线辐射制作的“测温枪”
B．根据液体热胀冷缩原理制作的体温计
C．根据热电偶原理制作的热电偶温度计
D．利用热敏电阻制作的电子体温计
【解答】解：A.自然界中的一切物体都会向外辐射红外线，温度越高辐射的红外线越强，利用红外测量不需要直接接触，故A正确；
BCD中的温度计都需要直接接触才能进行准确测量，故BCD错误。
故选：A。
4．（3分）2020年6月21日“夏至日”，全国多地可观测到日环食，如图所示。据天文专家估测，太阳整个圆面有超过99%的面积被月球遮挡住，太阳将犹如一个美丽的金色指环悬挂于空中，景色非常壮观。能用来解释形成日环食现象的规律是（ ）
A．光的色散 B．光的折射
C．光的反射 D．光的直线传播
【解答】解：由于光沿直线传播，太阳射出的光线被月球挡住了，太阳光射不到地球上，所以地球上的人们看不到太阳。这样就形成了日食。
故选：D。
5．（3分）下列事例中，能增大压强的是（ ）
A．货车装有较多车轮 B．滑雪板面积做得较大
C．铁锤的手柄又圆又粗 D．石磨的磨盘做得很重
【解答】解：A、货车装有较多车轮，是在压力一定时，增大受力面积来减小压强，故A错误。
B、滑雪板面积做得较大，是在压力一定时，增大受力面积来减小压强，故B错误。
C、铁锤的手柄又圆又粗，是在压力一定时，增大受力面积来减小压强，故C错误。
D、石磨的磨盘做得很重，是在受力面积一定时，增大压力来增大压强，故D正确。
故选：D。
6．（3分）如图所示，物体只受到F1和F2两个方向相反的力作用，能使该物体处于平衡状态的是（ ）
A．
B．
C．
D．
【解答】解：AB、F1和F2两个大小不相等，不满足平衡力的条件，不能使该物体处于平衡状态，故AB错误；
C、F1和F2两个大小相等、方向相反、作用在同一直线上、作用在同一个物体上，能使物体处于平衡状态，故C正确；
D、F1和F2两个大小相等，但不作用在同一直线上，不满足平衡力的条件，不能使该物体处于平衡状态，故D错误；
故选：C。
7．（3分）共享单车是节能环保的交通工具。关于小马同学骑共享单车上学的情形，下列说法正确的是（ ）
A．车加速前进时，速度越快，惯性越大
B．下坡时不用蹬车，车继续滑行是因为受到惯性作用
C．骑车行驶过程，突然刹车，身体由于惯性会向前倾
D．刹车停止后，车的惯性消失
【解答】解：A、惯性大小只与物体的质量有关，质量越大，惯性越大，与其他任何因素无关，车加速前进时，其质量不变，惯性大小不会改变，故A错误。
B、下坡时不用蹬车，车继续滑行是因为车具有惯性，但惯性不是力，不能说受到惯性作用，故B错误。
C、行骑车行驶过程，突然刹车，由于摩擦力问题，人的下半身随车一起减速，而人的上半身还要保持原来的运动状态继续前进，因此身体会向前倾，故C正确。
D、惯性是物体的固有属性，任何物体在任何时候都具有惯性，所以刹车停止后，车的惯性不会消失，故D错误。
故选：C。
8．（3分）下列情况中，符合安全用电原则的是（ ）
A．用湿毛巾擦拭正在发光的台灯
B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代
D．将家用电器的金属外壳接地
【解答】解：
A、生活用水容易导电，用湿布擦拭正在发光的台灯，湿布导电容易使人触电，故A不符合安全用电原则。
B、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，故B不符合安全用电原则。
C、保险丝采用电阻率大、熔点低的铅锑合金制成，在电流过大时能自动切断电源；铜丝的熔点高，在电流过大时不能自动切断电源，不能起到保险的作用，故禁止用铜丝代替，故C不符合安全用电原则。
D、有金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故D符合安全用电原则。
故选：D。
9．（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
【解答】解：由图可知，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
闭合开关S，当滑动变阻器滑片P向b端移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；
滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，即电压表示数变小，故D正确，ABC错误。
故选：D。
10．（3分）如图所示，先调节杠杆水平平衡，再保持杠杆左边A处所挂钩码的位置和个数不变（每个钩码重0.5N，杠杆每格长5cm），用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使杠杆保持水平平衡，记录每次弹簧测力计的示数F和对应悬挂位置到O轴的距离L，在F﹣L坐标中作出图像。其中正确的是（ ）
A．
B．
C．
D．
【解答】解：由题意可知，保持杠杆左边A处所挂钩码的位置和个数不变，则左边的力与力臂的乘积不变，则右面的F与L的力臂的乘积也不变，即F与L是成反比的，故A图正确。
故选：A。
11．（3分）下列与照相机成像原理相同是（ ）
A．眼睛 B．放大镜 C．行车记录仪 D．投影仪
【解答】解：照相机利用的是凸透镜成像，成的是倒立、缩小的实像；人的眼睛相当于一架照相机；放大镜成的是正立、放大的虚像；行车记录仪的成像原理与照相机是相同的，也成倒立、缩小的实像；投影仪成的是倒立、放大的实像，故AC正确。
故选：AC。
12．（3分）下列关于热现象说法正确的是（ ）
A．云的形成是汽化现象，吸热
B．露的形成是液化现象，放热
C．霜的形成是凝华现象，放热
D．雪的形成是凝固现象，放热
【解答】解：A、云的形成是水蒸气的液化现象，此过程放热，故A错误。
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故B正确。
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热，故C正确。
D、雪是空气中的水蒸气遇冷凝华为固体的冰晶，此过程中放热，故D错误。
故选：BC。
13．（3分）如图所示，是一个有高、中、低三档并可手动调节的电热器原理图，两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b，当它接入家庭电路中，下列说法正确的是（ ）
A．只接通S1，电热器处于中温挡加热状态
B．S2接b，电热器处于低温挡加热状态
C．S2接b，接通S1，电热器处于低温挡加热状态
D．S2接a，接通S1，电热器处于高温挡加热状态
【解答】解：根据电路图可知，只接通S1，电路为R1的简单电路；只S2接b，R1、R2串联；S2接b，接通S1，电路为R1的简单电路；S2接a，接通S1，R1、R2并联；
因并联电路的总电阻小于任一分电阻，串联电路的总电阻大于任一分电阻，因此R1、R2并联时的总电阻最小，R1、R2串联时的总电阻最大，由P＝可知，R1、R2串联时，电热器处于低温挡；R1、R2并联时，电热器处于高温挡；电路只有R1时，电热器处于中温挡，故ABD正确，C错误。
故选：ABD。
14．（3分）如图所示，粗糙水平面AB与光滑斜面BC平滑连接，并固定不动，轻弹簧左端固定，小木块紧靠在弹簧右端并压缩弹簧，静止释放后，小木块被压缩的弹簧弹出在水平面上滑行后，冲上斜面BC，斜面足够长，不计空气阻力，下列说法正确的是（ ）
A．在弹簧恢复原长的过程中，弹簧的弹性势能全部转化为小木块的动能
B．小木块离开弹簧后在粗糙水平面上滑行过程中，机械能守恒
C．小木块在斜面上运动过程中，机械能守恒
D．小木块运动到斜面最高点时，重力势能最大
【解答】解：A、在弹簧恢复原状的过程中，弹簧的形变程度变小，弹性势能变小。木块的速度变大，动能变大，同时因为水平面AB粗糙，木块需要克服摩擦力做功，内能变大，故弹簧的弹性势能一部分转化为小木块的动能，一部分转化为木块的内能。故A错误；
B、小木块离开弹簧后在粗糙水平面上滑行时，需要克服摩擦力做功，一部分机械能转化为内能，所以机械能减小。故B错误；
C、小木块在斜面上向上运动时，高度增加，重力势能变大，因为斜面BC光滑，且空气阻力忽略不计，所以机械能守恒，故C正确；
D、最高点时，高度达到最大值，因此重力势能也达到最大值，故D正确。
故选：CD。
二、填空题：本题共8小题，每小题2分，共16分。把恰当的文字或数据填在答题卡上相应位置上。
15．（2分）一款5G手机的折叠屏由柔性发光二极管制成，发光二极管具有 单向 导电性，制成发光二极管的主要材料是 半导体 （选填“导体”或“半导体“）。
【解答】解：不同材料导电性不同，导电性能介于导体和绝缘体之间的是半导体，发光二极管就是由半导体材料制成的，发光二极管具有单向导电性。
故答案为：单向；半导体。
16．（2分）我国时速600公里高速磁浮试验样车已在青岛下线，这标志着我国在高速磁浮技术领域实现重大突破。它是根据同名磁极相 斥 的原理，利用电流的 磁效应 （选填“热效应”或“磁效应”）来工作的，在车厢底部和轨道上分别安装了强电磁铁，列车能够在轨道上方几厘米的高度飞驰，使车体与轨道分离，避免了车轮与轨道之间的摩擦。
【解答】解：高速磁浮技术是根据同名磁极相排斥的原理工作的；导体通电后，导体的周围存在磁场，这就是电流的磁效应。
故答案为：斥；磁效应。
17．（2分）据报道，2020年6月24日，我国长征3B火箭把我国最后一颗北斗导航卫星成功送到赤道上方近36000km对地静止轨道的位置。长征运载火箭选用液态氢做燃料，主要是因为液态氢的 热值 高；火箭外表涂有一层特殊物质，可利用该物质在发生物态变化时要 吸 热，避免高速运行的火箭温度过高。
【解答】解：
（1）运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
（2）为保证火箭安全，箭体上涂有一层特殊固体物质，在高温下先熔化，再汽化，因为熔化、汽化时要吸收大量的热，这样箭体的温度就不会太高。
故答案为：热值；吸。
18．（2分）如图所示，为某品牌四旋翼无人机，其控制系统主要由感知飞行姿态的陀螺仪、GPS定位模块、超声波传感器等各种功能的传感器及控制电路组成。超声波传感器可准确探测无人机在飞行时遇到的障碍物，这是因为超声波具有 指向性强 （选填“指向性强”或“传播速度最快”）的特点；无人机是悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由控制系统下达，其中GPS定位模块利用 电磁 波传递信息。
【解答】解：（1）超声波具有方向性好、穿透力强，所以利用超声波传感器可探测无人机在飞行时遇到的障碍物；
（2）GPS定位模块利用电磁波来传递信息。
故答案为：（1）指向性强；（2）电磁。
19．（2分）我国高铁总长度居世界第一，人们出行更加便捷。暑假小马和父母外出旅游，他们乘坐的高铁正以288km/h的速度向南行驶，旁边平行铁轨一列普通列车以72km/h的速度也向南行驶，此高铁行驶速度比普通列车行驶速度快 60 m/s；若以普通列车为参照物，小马向 南 （选填“南”或“北”）运动。
【解答】解：高铁和普通列车都向南行驶，高铁的速度是288km/h，普通列车的速度是72km/h，此高铁行驶速度比普通列车行驶速度快288km/h﹣72km/h＝216km/h＝60m/s；
由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以，以普通列车为参照物，小马向南运动。
故答案为：60；南。
20．（2分）在对新型冠状病毒肺炎患者治疗中，呼吸机是常用设备之一。使用呼吸机是将氧气推进肺部，帮助病人解决呼吸困难。要将氧气推进肺部，其外部推力必须 大于 （选填“大于”或“小于”）肺部气体产生的压力；若对患者某次治疗过程中，将约500mL的氧气推进肺部，其推进氧气的质量约为 7.15×10﹣4 kg（氧气密度ρ＝1.43kg/m3）。
【解答】解：要将氧气推进肺部，其外部推力对氧气产生的压强必须大于肺部气体产生的压强，即外部推力必须大于肺部气体产生的压力，氧气才能被推进肺部；
由题知，氧气的体积V＝500mL＝500cm3＝5×10﹣4m3，氧气的密度ρ＝1.43kg/m3，
根据ρ＝可得，其推进氧气的质量约为：m＝ρV＝1.43kg/m3×5×10﹣4m3＝7.15×10﹣4kg。
故答案为：大于；7.15×10﹣4。
21．（2分）如图所示，盛满水的容器放在水平面上，一个体积为50cm3，密度为0.6×103kg/m3的不吸水的木块漂浮在水面，木块所受浮力大小为 0.3 N，木块漂浮时有 20 cm3体积露出水面。已知ρ水＝1.0×103kg/m3，g取10N/kg。
【解答】解：
（1）木块漂浮时，浮力等于木块重力，
则木块受到的浮力：F浮＝G木＝m木g＝ρ木V木g＝0.6×103kg/m3×50×10﹣6m3×10N/kg＝0.3N；
（2）因为木块漂浮，所以F浮＝G木，则有ρ水gV排＝ρ木gV木，
则V排＝×V木＝×50cm3＝30cm3，
露出水面的体积V露＝V木﹣V排＝50cm3﹣30cm3＝20cm3。
故答案为：0.3；20。
22．（2分）甲、乙两定值电阻的电压与电流的图象如图所示，则甲、乙两电阻的阻值之比R甲：R乙＝ 2：1 ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙＝ 1：2 。
【解答】解：对于电阻甲，当甲两端的电压为3V时，通过的电流为0.3A，电阻R甲＝＝10Ω，
对于电阻乙，当乙两端的电压为3V时，通过的电流为0.6A，电阻R乙＝＝5Ω，
所以R甲：R乙＝10Ω：5Ω＝2：1，
甲、乙两电阻产生的热量之比＝＝＝＝。
故答案为：2：1；1：2。
三、作图题：本题共2小题，每小题3分，共6分。
23．（3分）在如图中有平行于薄透镜主光轴和通过光心O的两条入射光线，一条通过2f点的折射光线，请在图中作出相应的折射光线或入射光线。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变，由此作出两条入射光线经凸透镜的折射光线；
通过2f点的入射光线，经凸透镜折射后过另一侧2f点，由此作出入射光线，如图所示：
24．（3分）通电螺线管外部的磁场与条形磁铁的磁场相似。螺线管通电后小磁针静止时的分布如图所示，请在如图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线。
【解答】解：根据同名磁极相互排斥，异名磁极相互吸引可知，螺线管的右端为S极，左端为N极，根据安培定则可知，螺线管中电流的方向是向上的；磁感线是从磁体的N极出来回到S极的，如图所示：
四、实验与探究题：本题共2小题，共15分。
25．（6分）为了探究“当接触面粗糙程度相同时，滑动摩擦力大小与压力的关系”，小马同学设计了如图甲所示的实验装置。
（1）实验过程中，弹簧测力计 必须 （选填“必须”或“不必”）沿水平方向拉着物块在水平长木板上做直线运动。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，则木块所受滑动摩擦力的大小 等于 （选填“大于”、“小于”或“等于”）弹簧测力计的示数。
（3）在同一次实验中，小马发现，当用不同的速度匀速拉同一物块，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小 无关 （选填“有关”或“无关”）。
（4）在实验中，小马通过改变物块的重力进行多次实验，记录的数据如下表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越 大 。
次数
1
2
3
4
5
6
木块的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
（5）本次实验采用的研究方法是 控制变量法 。
（6）小马在老师的指导下对实验装置进行改进，用如图乙所示的方式测滑动摩擦力发现效果更好。图乙实验中 不一定 （选填“一定”或“不一定”）要匀速拉动水平长木板做直线运动。
【解答】解：（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）实验中木块在弹簧测力计的拉力作用下做匀速直线运动，根据二力平衡，则木块所受滑动摩擦力的大小等于弹簧测力计的示数；
（3）在同一次实验中，小明发现，当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小无关；
（4）通过表中数据分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，测力计示数越大，滑动摩擦力越大；
（5）本次实验采用的研究方法是控制变量法；
（6）如图乙所示的方式测量滑动摩擦力，木块相对于长木板相对静止，受到的测力计的拉力与受到的摩擦力为一对平衡力，此时木块处于平衡状态，故图乙实验中不一定要匀速拉动长木板。
故答案为：（1）必须；（2）等于；（3）无关；（4）大；（5）控制变量法；（6）不一定。
26．（9分）小马同学利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请根据图甲所示的电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于 （选填“A”或“B”）端。
实验序号
1
2
3
……
电压U/V
0.8
1.6
2.4
……
电流I/A
0.16
0.32
0.48
……
（3）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图丙所示，请将读数填入表格中。
（4）在图丁中，把上表中的数据在I﹣U坐标系上描点并连线。
（5）本实验所测得未知电阻的阻值为 5 Ω。
（6）小马又设计了如图戊所示的另一个电路，也测出了Rx的阻值。图中电源（电压未知）。R0是滑动变阻器，R是电阻箱（可连续调节电阻值大小，且能读数的变阻器），其调节范围0﹣999.9Ω，是电流表（刻度有些模
糊），S和S1分别是单刀双掷开关和单刀开关。完成下列实验步骤中的填空：
①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节 R0 （选填“R”或“R0”），使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节 R （选填“R”或“R0”），使电流表指针在 标记处 ，记下电阻箱R的阻值；
④多次重复上述过程，计算电阻箱R读数的 平均值 ，此即为被测电阻Rx的阻值。
【解答】解：（1）根据电流表选用0～0.6A量程，电阻值约为5Ω，确定电压表选用小量程与电阻并联，根据电路图确定滑动变阻器使用A接线柱，连接实物图，如下图所示；
（2）根据电路图，为了使滑动变阻器在开关闭合时能起到保护电路的作用，要使变阻器的接入电阻最大，应将滑动变阻器的滑片置于B端；
（3）图丙中电流表的量程是0～0.6A，分度值是0.02A，所以电流表的读数：I＝0.48A；
（4）根据表格数据，描点法作图如下：
（5）由R＝得：
R1＝＝＝5Ω，R2＝＝＝5Ω，R3＝＝＝5Ω，
R＝＝＝5Ω；
（6）①先断开S、S1将电阻箱R阻值调至最大；
②将S拨向接点1，闭合S1，调节R0，使电流表指针偏转到适当位置，标记电流表指针的位置；
③然后将S拨向接点2，调节R，使电流表指针在标记处，记下电阻箱R的阻值；
电源电压不变，两次电流值相等，由欧姆定律可知R0+Rx＝＝R0+R，
所以Rx＝R；
④多次重复上述过程，计算电阻箱R读数的平均值，此即为被测电阻Rx的阻值；
多次测量取平均值可以减小误差。
故答案为：（1）如图所示
；
（2）B；（3）0.48；（4）如图
；
（5）5；
（6）②R0；③R；标记处；④平均值。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分。
27．（10分）如图所示，电源电压U＝6V，小灯泡标有“4V 1.6W”字样，定值电阻R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的最程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值R均保持不变。
（1）求小灯泡的阻值R1；
（2）只闭合开关S2，求电压表的示数；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表示数为0.5A，求滑动变阻器R3的最大阻值；
（4）只闭合开关S3，在电路安全的情况下，求小灯泡电功率的变化范围。
【解答】解：（1）小灯泡标有“4V 1.6W”，由P＝UI＝可得小灯泡的阻值：R1＝＝＝10Ω；
（2）只闭合开关S2时，灯泡R1与电阻R2串联，电压表测R1两端的电压，
串联电路总电阻等于各部分电阻之和，所以电路总电阻：R＝R1+R2＝10Ω+20Ω＝30Ω，
此时通过电路的电流：I＝＝＝0.2A，
所以R1两端的电压为：U1＝IR1＝0.2A×10Ω＝2V，即电压表示数为2V；
（3）将滑动变阻器滑片滑到最左端，闭合所有开关，电阻R2与R3的最大阻值并联，电流表A测干路电流，此时电流表示数为0.5A，
并联电路各并联支路两端电压相等，所以通过R2的电流：I2＝＝＝0.3A，
并联电路干路电流等于各支路电流之和，所以通过滑动变阻器的电流：I3＝I0﹣I2＝0.5A﹣0.3A＝0.2A，
所以滑动变阻器的最大阻值为：R3＝＝＝30Ω；
（4）只闭合开关S3时，灯泡R1与滑动变阻器R3串联，电压表测R1两端的电压，
当电压表的示数R1′＝3V时，灯泡两端的电压最大，其实际功率最大，
P1大＝＝＝0.9W，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1的功率最小，
此时电路中的电流：
I小＝＝＝0.15A，
则灯泡的最小功率：
P1小＝I小2R1＝（0.15A）2×10Ω＝0.225W，
所以，小灯泡电功率的变化范围为0.225～0.9W。
答：（1）小灯泡的阻值R1为10Ω；
（2）只闭合开关S2，求电压表的示数为2V；
（3）滑动变阻器R3的最大阻值为30Ω；
（4）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围为0.225～0.9W。
28．（11分）在抗击新型冠状病毒肺炎疫情的特殊时期，小马同学设计了如图所示的装置进行“无接触传送”物品。现有质量M＝25kg的木箱，长L＝5m，高h＝3m的固定斜面，他用F＝100N的力拉绳，使木箱以v＝0.2m/s的速度沿斜面匀速地由底端上升到顶端，此过程因绳和滑轮间的摩擦而做的额外功W0＝20J。已知动滑轮质量m＝1kg，连接动滑轮的绳子拉直且与斜面平行，不计绳的质量、木箱大小和木箱到动滑轮间的绳长，g取10N/kg。求：
（1）木箱由斜面底端上升到顶端所用的时间；
（2）小马同学拉力的功率；
（3）整个装置的机械效率；
（4）斜面对木箱的摩擦力大小。
【解答】解：（1）木箱移动的距离：
s＝L＝5m，
木箱由斜面底端上升到顶端所用的时间：
t＝＝＝25s；
（2）由图知，动滑轮上绳子的股数n＝2，
绳子自由端移动的速度：
v绳＝nv＝2×0.2m/s＝0.4m/s，
拉力的功率：
P＝＝＝Fv绳＝100N×0.4m/s＝40W；
（3）物体的重力：
G＝Mg＝25kg×10N/kg＝250N，
机械做的有用功：
W有＝Gh＝250N×3m＝750J，
绳子自由端移动的距离：
s′＝nL＝2×5m＝10m，
机械做的总功：
W总＝Fs′＝100N×10m＝1000J，
整个装置的机械效率：
η＝×100%＝×100%＝75%；
（4）动滑轮的重力：
G动＝mg＝1kg×10N/kg＝10N，
克服动滑轮重力所做的功：
W动＝G动h＝10N×3m＝30J，
克服摩擦力做的功：
Wf＝W总﹣W有﹣W动﹣W0＝1000J﹣750J﹣30J﹣20J＝200J，
斜面对木箱的摩擦力为：
f＝＝＝40N。
答：（1）木箱由斜面底端上升到顶端所用的时间为25s；
（2）小马同学拉力的功率为40W；
（3）整个装置的机械效率为75%；
（4）斜面对木箱的摩擦力为40N。
相关试卷
2023年四川省宜宾市南溪区中考物理模拟试题（二）（含解析）： 这是一份2023年四川省宜宾市南溪区中考物理模拟试题（二）（含解析），共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年四川省宜宾市中考物理试卷（含答案解析）： 这是一份2023年四川省宜宾市中考物理试卷（含答案解析），共21页。
2023年四川省宜宾市中考物理试题（解析版）： 这是一份2023年四川省宜宾市中考物理试题（解析版），共21页。试卷主要包含了答非选择题时，务必使用0等内容，欢迎下载使用。
