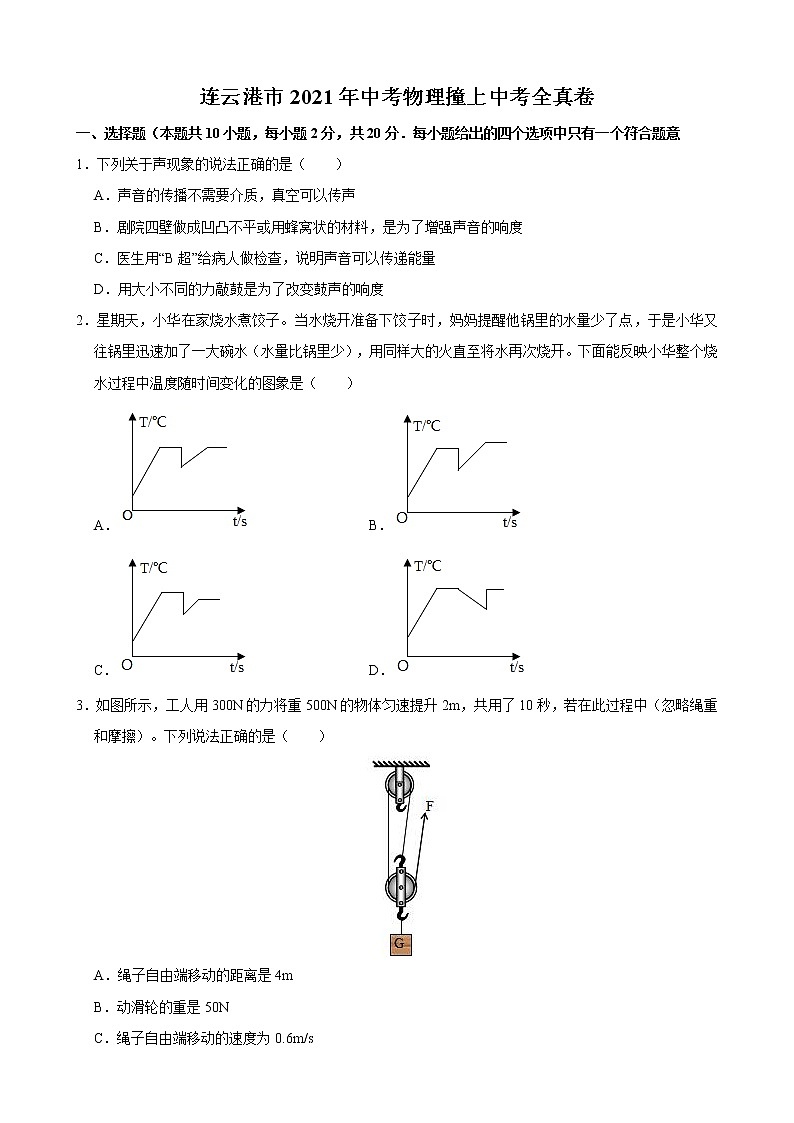

连云港市2021年中考物理撞上中考全真卷
一、选择题（本题共10小题，每小题2分，共20分．每小题给出的四个选项中只有一个符合题意
1．下列关于声现象的说法正确的是（　　）
A．声音的传播不需要介质，真空可以传声
B．剧院四壁做成凹凸不平或用蜂窝状的材料，是为了增强声音的响度
C．医生用“B超”给病人做检查，说明声音可以传递能量
D．用大小不同的力敲鼓是为了改变鼓声的响度
2．星期天，小华在家烧水煮饺子。当水烧开准备下饺子时，妈妈提醒他锅里的水量少了点，于是小华又往锅里迅速加了一大碗水（水量比锅里少），用同样大的火直至将水再次烧开。下面能反映小华整个烧水过程中温度随时间变化的图象是（　　）
A． B．
C． D．
3．如图所示，工人用300N的力将重500N的物体匀速提升2m，共用了10秒，若在此过程中（忽略绳重和摩擦）。下列说法正确的是（　　）

A．绳子自由端移动的距离是4m
B．动滑轮的重是50N
C．绳子自由端移动的速度为0.6m/s
D．绳子自由端移动的速度为0.4m/s

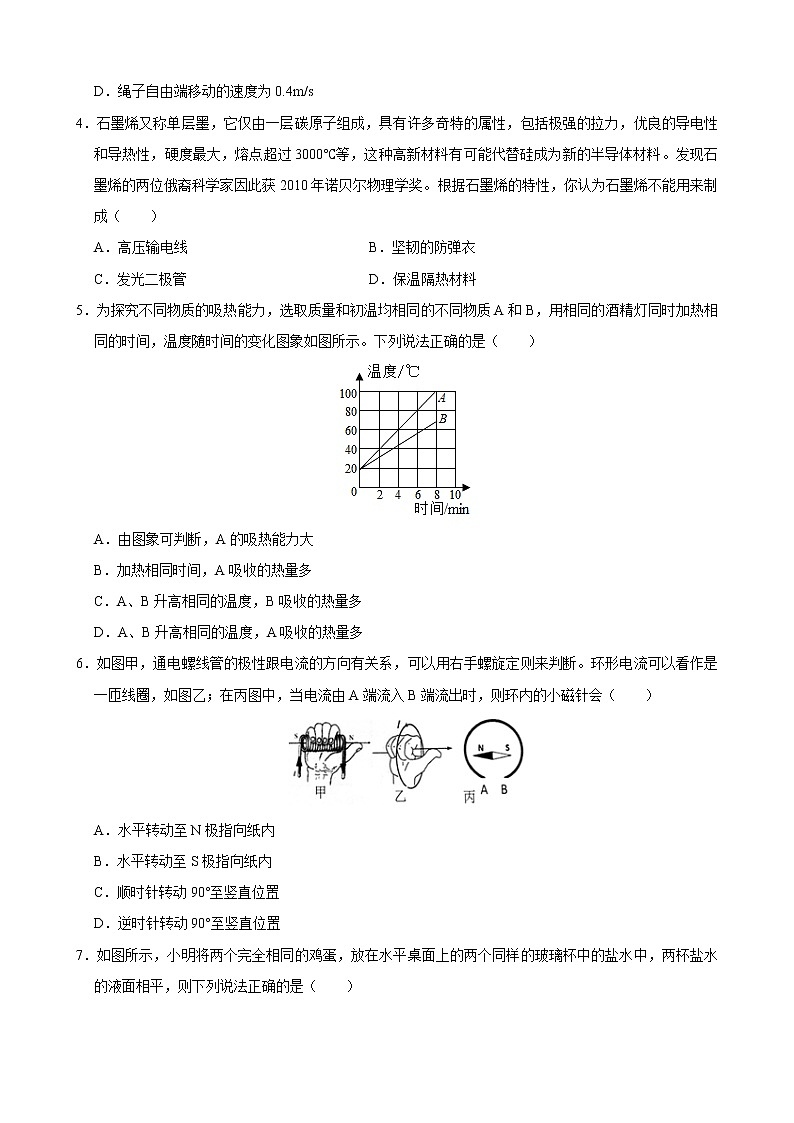

4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料。发现石墨烯的两位俄裔科学家因此获2010年诺贝尔物理学奖。根据石墨烯的特性，你认为石墨烯不能用来制成（　　）
A．高压输电线 B．坚韧的防弹衣
C．发光二极管 D．保温隔热材料
5．为探究不同物质的吸热能力，选取质量和初温均相同的不同物质A和B，用相同的酒精灯同时加热相同的时间，温度随时间的变化图象如图所示。下列说法正确的是（　　）

A．由图象可判断，A的吸热能力大
B．加热相同时间，A吸收的热量多
C．A、B升高相同的温度，B吸收的热量多
D．A、B升高相同的温度，A吸收的热量多
6．如图甲，通电螺线管的极性跟电流的方向有关系，可以用右手螺旋定则来判断。环形电流可以看作是一匝线圈，如图乙；在丙图中，当电流由A端流入B端流出时，则环内的小磁针会（　　）

A．水平转动至N极指向纸内
B．水平转动至S极指向纸内
C．顺时针转动90°至竖直位置
D．逆时针转动90°至竖直位置

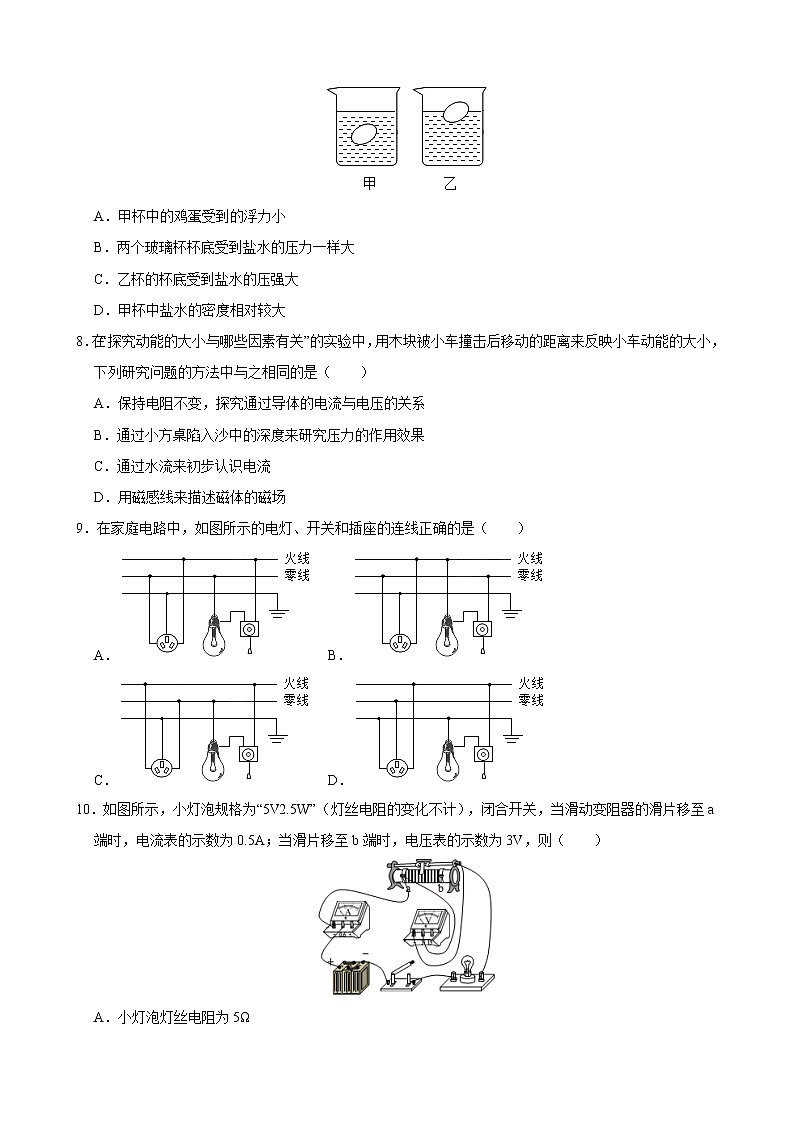

7．如图所示，小明将两个完全相同的鸡蛋，放在水平桌面上的两个同样的玻璃杯中的盐水中，两杯盐水的液面相平，则下列说法正确的是（　　）

A．甲杯中的鸡蛋受到的浮力小
B．两个玻璃杯杯底受到盐水的压力一样大
C．乙杯的杯底受到盐水的压强大
D．甲杯中盐水的密度相对较大
8．在“探究动能的大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，下列研究问题的方法中与之相同的是（　　）
A．保持电阻不变，探究通过导体的电流与电压的关系
B．通过小方桌陷入沙中的深度来研究压力的作用效果
C．通过水流来初步认识电流
D．用磁感线来描述磁体的磁场
9．在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A． B．
C． D．
10．如图所示，小灯泡规格为“5V2.5W”（灯丝电阻的变化不计），闭合开关，当滑动变阻器的滑片移至a端时，电流表的示数为0.5A；当滑片移至b端时，电压表的示数为3V，则（　　）

A．小灯泡灯丝电阻为5Ω
B．电源电压为8V
C．滑动变阻器的最大阻值为20Ω
D．滑片P位于b端时，滑动变阻器消耗的功率是0.6W
二、填空题（（本题共7小题，每空1分，共20分）
11．2018年5月20日，中华龙舟大赛在盐城洋湾生态旅游景区开幕，一时间鼓声雷动、挠桨飞舞，鼓声是由于鼓面　 　发声，通过　 　传播到观众耳朵，运动员使用的船桨是　 　（省力/费力）杠杆。
12．甲、乙两人同时、同地、同向运动。他们运动的路程s和时间t的关系如图所示。甲的运动速度是　 　m/s；甲、乙两人速度之比v甲：v乙＝　 　；5s之后两人相距　 　m。

13．如图所示，把用餐巾纸摩擦后的吸管放置在铁支架上，且可以自由转动。用另一根没有摩擦的吸管靠近支架上的吸管的一端，发现它们互相吸引，这是由于　 　；用另一带电体靠近支架上的吸管，它们互相排斥，说明吸管与带电体带　 　（选填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是　 　（选填“导体”或“绝缘体”）。

14．中国登山运动员在不平凡的2020年再次登上地球之巅珠穆朗玛峰，并应用我国北斗和5G技术，通过　 　传递测量数据，宣布珠峰“身高”为8848.86　 　（填写合适单位的符号）。
15．如图A所示，在空气压缩引火仪玻璃筒底部放一小团干燥的棉花，快速压下活塞，观察到棉花燃烧，此过程中活塞对筒内气体做功，气体的内能　 　（选填“增加”“减少”或“不变”），这与四冲程汽油机的　 　冲程的能量转化相同。图B、C、D、E是四冲程汽油机的工作示意图，与图A原理相同的冲程是　 　图。


16．1644年，意大利科学家　 　首先利用图（a）所示装置测定了大气压强的值（选填“托里拆利”或“帕斯卡”）。而关于图（a）现象的成因，十七世纪有两种观点。观点一：玻璃管上方充满了由液体蒸发成的气体，玻璃管上方的气体越多，液面下降也就越多。观点二：玻璃管内液面上方是真空的，大气压强恰能支撑住一定高度的液柱。为了验证哪种观点正确，将两根长12米、规格相同的玻璃管分别装满水和酒精，倒置在相应液体槽中，如图（b）所示。已知酒精的密度比水小，且酒精比水易变成气体。若观点一正确，应出现图（c）中图　 　的现象；若观点二正确，应出现图（c）中图　 　的现象（后两空均选填“甲”、“乙”或“丙”）。

17．如图是工人利用滑轮组提升重为810N物体的示意图，某段过程中物体匀速上升的速度为0.1m/s，工人拉力F的功率为90W，物体上升10s拉力F克服滑轮组的摩擦做的功是60J，不计绳重。则：
（1）工人拉绳子的速度为　 　m/s；
（2）滑轮组的机械效率　 　%；
（3）滑轮组中的动滑轮的重力　 　N。


三、作图与实验（每图、每空2分，共32分）
18．如图，在玻璃板前有一点燃的蜡烛，请画出人眼在E点看到烛焰A点在玻璃板中所成的像A'的光路图。

19．一条形磁铁A放在水平面上静止，用细线将小铁球B悬挂起来，当B静止时如图所示。请画出A所受摩擦力fA和小铁球B的重力示意图。

20．小明想在小烧杯中注入20g的某种液体，其实验步骤如下：
a.从量筒中取液体注入烧杯中，并用胶头滴管配合使天平平衡；
b.天平左盘放上小烧杯，测出小烧杯的质量（图乙所示）；
c.调节天平平衡；
d.在天平右盘放上20g砝码。

（1）正确的实验步骤顺序是　 　（填字母序号）。
（2）烧杯的质量为　 　g。
（3）若在称量液体质量的过程中出现图甲情况，小明应　 　。
（4）若量筒中液体体积原为42cm3，称量结束后如图丙所示，则这种液体的密度为　 　kg/m3。

21．在“探究物体的动能大小跟哪些因素有关”的实验中：
①如图所示，该实验研究对象是钢球A的动能，小明通过观察木块B被撞的远近来判断物体动能的大小。B被撞得越远，A对B做的功越多，A的动能就越　 　。通过B被撞的远近来反映A动能大小的方法在物理学中属于　 　法。
②让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面后，将木块B撞得越　 　。
③改变钢球的质量，让不同的钢球从　 　（填“同一”或“不同”）高度由静止开始滚下，质量越大的钢球将木块B撞得越远。
④结论：通过多次实验表明，质量相同的物体运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能　 　。

22．在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V（电阻约为10Ω），电源电压为4.5V。

（1）请你用笔画线代替导线将图甲中电路连接完整。（要求：连线不得交叉）
（2）在连接电路时开关应处于　 　状态。
（3）若有规格分别为“5Ω1A”，“20Ω 0.5A”，“50Ω0.2A”的三个滑动变阻器供选择，为了使实验能顺利进行，他应选用规格为　 　的滑动变阻器连入电路。
（4）连接好电路后，闭合开关，移动滑片P到某一位置，电压表的示数是1.8V。若要测量小灯泡的额定功率，应将实物电路中滑动变阻器滑片P向　 　（选填“A”或“B”）端移动，才能使电压表的示数为2.5V。
（5）当电压表示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　 　W。
（6）为了用电流表、电阻箱R和滑动变阻器，测量额定电流为I额的小灯泡的额定电功率，该同学设计了如图丙所示的电路。操作步骤为：
①闭合开关S、S1，断开S2，移动滑动变阻器的滑片，使电流表的示数为I额，此时小灯泡正常发光；
②保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为I额，读出此时电阻箱的电阻值为R0，则小灯泡的额定电功率的表达式为P额＝　 　。
四、计算题（本大题共2小题，共18分解答时要求写出必要的文字说明、公式和演算过程）
23．一辆汽油和电力混合轿车，仅凭汽油动力在平直公路上以v1＝90km/h匀速行驶时，输出功率P＝50kW．当驾驶员看到前方55m处有超速违章拍照装置（限速70km/h）时，在保持输出功率不变的情况下，立即启动充电装置给电池充电，达到使轿车减速的目的，轿车行驶3s后，速度减为v2＝70km/h，在这一段时间内，轿车的平均速度v＝72km/h，发动机输出功率的80%用于充电，充电效率为 50%．假设轿车在上述过程中所受的阻力保持不变。
（1）求轿车所受阻力的大小；
（2）通过计算判断轿车是否会因为超速而被拍照；
（3）若将上述过程充电所获得的电能全部被轿车用来维持90km/h行驶，求轿车行驶距离。




24．如图甲所示的电路中，R1阻值为30Ω，电源电压保持不变。滑动变阻器R2的滑片从一端滑到另一端的过程中，测得R2的电功率与通过它的电流的关系如图乙所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值；
（3）滑动变阻器的最大功率。






参考答案与试题解析
1．【解析】A、声音传播需要介质，真空不能传声，故A错误；
B、墙壁做成凸凹不平或用蜂窝状的材料，声音在反射时能量会相互抵消（声音被吸收），减弱声波的反射，使响度减小，故B错误；
C、医生用“B超”给病人做检查，说明声音可以传递信息，故C错误；
D、用大小不同的力敲鼓可以改变声音的响度，故D正确。
故选：D。
2．【解析】
水沸腾之后，温度保持不变，当向锅里迅速加了一大碗水后，锅内水的温度降低，然后在加热过程中，水吸热温度上升，达到沸点继续沸腾，在此过程中，水面上的气压不变，所以水的沸点与原来相同，据此分析可知；A图象符合题意，BC图象的沸点与原来不同，不符合题意；D图象中水的温度不可能直接从很低的温度达到沸点，应该有一个升温过程，故D不符合题意。
故选：A。
3．【解析】
A、由图可知，n＝3，则绳子自由端移动的距离：
s＝nh＝3×2m＝6m，故A错误；
CD、绳子自由端移动的速度：
v＝＝＝0.6m/s，故C正确、D错误；
B、忽略绳重和摩擦，由F＝（G+G动）可得，动滑轮的重：
G动＝nF﹣G＝3×300N﹣500N＝400N，故B错误。
故选：C。
4．【解析】A、高压输电线，利用了它的导电性好的特点，故A正确；
B、坚韧的防弹衣，利用了它的拉力好的特点，故B正确；
C、发光二极管，利用了它的半导体特性，故C正确；
D、保温隔热材料，要求导热性能差，而石墨烯具有优良的导电性和导热性，故不适合做保温隔热材料，D符合题意；
故选：D。
5．【解析】
ACD、由图象可知，升高相同的温度，B需要的加热时间比A的加热时间长，即B需要吸收的热量比A多，B的吸热能力大，故AD错、C正确；
B、加热相同的时间，即吸收的热量相等，故B错。
故选：C。
6．【解析】在丙图中，当电流由A端流入B端流出时，根据安培定则可以判断单线圈纸内是N极，纸外是S极，通电的单线圈内部磁感线从纸外进入纸内，根据磁场中的小磁针受到的磁力和磁感线方向一致，所以小磁针的N极指向纸内，S极指向纸外，故选A。
故选：A。
7．【解析】
A、读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，根据浮沉条可知，它们此时所受的浮力都等于自身的重力，即浮力相同，故A错误；
BCD、小球在甲杯中悬浮，则ρ甲＝ρ鸡蛋，在乙杯中漂浮，则ρ乙＞ρ鸡蛋，所以ρ甲＜ρ乙，故D错误；
两杯中液面相平，h相等，ρ甲＜ρ乙，根据p＝ρgh可知，乙杯的杯底受到盐水的压强大，即p甲＜p乙，故C正确；
两容器的底面积相同，根据压强公式p＝得F＝pS知，乙玻璃杯杯底受到盐水的压力大，故B错误。
故选：C。
8．【解析】在“探究动能的大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，采用的是转换法。
A、保持电阻不变，探究通过导体的电流与电压的关系，采用的是控制变量法，故A不符合题意；
B、通过小方桌陷入沙中的深度来研究压力的作用效果，采用的是转换法，故B符合题意；
C、电流看不到，水流能够直接感知，通过水流来初步认识电流，采用的是类比法，故C不符合题意；
D、用磁感线来描述磁体的磁场，采用的是模型法，故D不符合题意。
故选：B。
9．【解析】A、三孔插座接法：左孔接零线，右孔接火线，上孔接地线；电灯的接法：火线首先进开关，再入灯泡；零线直接接入灯泡，故A正确。
B、零线过开关进入电灯，火线直接接入电灯是错误的，故B错误。
C、火线接三孔插座的左孔，零线接三孔插座的右孔，接法错误，故C错误。
D、地线接入三孔插座的左孔，零线接入三孔插座的上孔，地线接入电灯都是错误的，故D错误。
故选：A。
10．【解析】
A、小灯泡的灯丝电阻为RL＝＝＝10Ω．此选项错误；
B、当滑片在a端时，通过灯丝的电流为0.5A，所以电源电压为U＝IRL＝0.5A×10Ω＝5V．此选项错误；
C、当滑片在b端时，已知电源电压U为5V，电压表示数U0为3V，所以灯泡两端电压为UL＝U﹣U0＝5V﹣3V＝2V；
设滑动变阻器最大阻值为R0，根据题意得：
＝
解得R0＝15Ω，此选项错误；
D、滑动变阻器的最大阻值为15Ω，两端电压为3V，所以滑动变阻器消耗的功率为
P＝＝＝0.6W，此选项正确。
故选：D。
11．【解析】鼓声是由于鼓面振动产生的，然后通过空气传播到现场观众耳朵的；
船桨在使用过程中，动力臂小于阻力臂，是费力杠杆，但省距离。
故答案为：振动；空气；费力。
12．【解析】
（1）由图象知，甲乙运动的路程s和时间t都成正比例关系，所以甲乙两人都做匀速直线运动；
由图象知，2s内甲通过的路程为12m，乙通过的路程为2m，
甲的速度：v甲＝＝＝6m/s，
乙的速度：v乙＝＝＝1m/s，
则甲、乙两人的速度之比为v甲：v乙＝6m/s：1m/s＝6：1。
（2）5s之后，甲运动的路程：s甲′＝v甲t′＝6m/s×5s＝30m，
乙运动的路程：s乙′＝v乙t′＝1m/s×5s＝5m，
因两人同时、同地、同向运动，所以此时两人相距△s＝s甲′﹣s乙′＝30m﹣5m＝25m。
故答案为：6；6：1；25。
13．【解析】用餐巾纸摩擦后的吸管会带上电荷，由于带电体有吸引轻小物体的性质，所以用另一根没有摩擦的吸管靠近支架上的吸管的一端，它们会互相吸引；
用另一带电体靠近支架上的吸管，它们互相排斥，根据同种电荷相互排斥开展，吸管与带电体带的电荷是同种电荷；
吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体。
故答案为：带电体能吸引轻小物体；同种；绝缘体。
14．【解析】（1）北斗卫星与地面之间是利用电磁波来传递信息的；5G属于无线电波的一种，相对于4G使用的电磁波，频率更高，携带的信息更多。
（2）有地理知识可知，珠穆朗玛峰的高度约为8848米，即使因地质变化，高度有所改变，变化范围也不会很大，所以珠峰的高度应为8848.86米。
故答案为：电磁波；米。
15．【解析】在快速压下活塞过程中，压缩筒内空气做功，使筒内气体的内能增加，温度升高；在该实验中，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同。
在B、C、D、E图中，只有B的两气门都关闭，且活塞向上运动，是汽油机的压缩冲程，故与图A原理相同的冲程是B图。
故答案为：增加；压缩；B。
16．【解析】
（1）意大利科学家托里拆利利用一根玻璃管测出了大气压所能支持的水银柱的高度，即760mm；
（2）根据观点一知：管内部分液体变成气体，管内气体越多，气压越大，液面下降越多；酒比水易变成气体，管中气体多，气压大，液柱低，应出现图C中甲图的现象；
根据观点二知：管内液面上方是真空，大气压支撑起液柱，酒精的密度小于水的密度，根据p＝ρgh知，大气压一定，密度小的酒精，液柱高，应出现图C中丙图的现象。
故答案为：托里拆利；甲；丙。
17．【解析】（1）由图知，n＝3，则工人拉绳子的速度：
v＝3v物＝3×0.1m/s＝0.3m/s；
（2）由P＝＝＝Fv可得作用在绳子自由端的拉力：
F＝＝＝300N，
滑轮组的机械效率：
η＝＝＝＝＝×100%＝90%；
（3）不计绳重，使用滑轮组做的额外功等于提升动滑轮做的功加上克服摩擦做的功，即：
W额＝W动+Wf，
提升动滑轮做的额外功：
W动＝W总﹣W有用﹣Wf＝900J﹣810J﹣60J＝30J，
由W轮＝G轮h可得动滑轮的重：
G轮＝＝＝30N。
故答案为：（1）0.3；（2）90；（3）30。
18．【解析】根据像与物体关于镜面对称做出A点的对称点A′，即为像点，连接A′E与镜面相交于一点O，即为入射点，连接AO、OE，则AO是入射光线，OE为反射光线，如图所示：

19．【解析】
由图可知，条形磁铁A对铁球B有吸引力的作用，因为物体间力的作用是相互的，铁球B也给A一个反作用力，所以A有向右运动的趋势，则A所受摩擦力方向水平向左，作用点在A的底面与桌面的接触面的中点上；
重力的方向是竖直向下的，过铁球B重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

20．【解析】
（1）天平使用时，应先调节天平平衡；首先测出小烧杯的质量，为了在小烧杯中注入20g的某种液体，则在天平右盘放上20g砝码；然后从量筒中取液体注入烧杯中，并用胶头滴管配合使天平平衡，这样烧杯中某种液体的质量便是20g；因此正确顺序应为：cbda；
（2）图乙中天平标尺的分度值为0.2g，烧杯的质量为50g+10g+1.4g＝61.4g；
（3）若在称量液体质量的过程中出现图甲情况，指针偏向分度盘的右侧，说明左侧烧杯和液体的质量小，应用胶头滴管向烧杯中滴加液体。
（4）由图丙可知，量筒中液体的体积为：V2＝20mL＝20cm3；
则倒入烧杯液体的体积为：V＝V1﹣V2＝42cm3﹣20cm3＝22cm3；
液体的密度：ρ＝＝≈0.91g/cm3＝0.91×103kg/m3；
故答案为：（1）cbda；（2）61.4；（3）用胶头滴管向烧杯中滴加液体；（4）0.91×103。
21．【解析】①实验中通过比较小球A推动木块B距离的远近，来比较小球A具有的动能的大小，B被撞得越远，A对B做的功越多，A的动能就越大，该在物理学中属于转换法；
②让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面后的速度就越大，动能越大，将木块B撞得越远；
③探究动能大小与质量的关系时，需要改变钢球的质量，控制速度相同，让不同的钢球从同一高度由静止开始滚下，质量越大的钢球将木块B撞得越远；
④实验表明，质量相同的物体运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能越大。
故答案为：①大；转换；②远；③同一；④越大。
22．【解析】（1）小灯泡额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）连接电路时，为保护电路，开关应处于断开状态；
（3）小灯泡额定电压为2.5V，电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I＝＝＝0.25A＞0.2A，
由串联电路电压的规律，灯正常发光时，变阻器的电压为：
U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
由欧姆定律I＝知变阻器连入电路的电阻：
R滑＝＝＝8Ω＞5Ω，考虑到电流因素，故选用规格为20Ω 0.5A的滑动变阻器连入电路；
（4）灯在额定电压下正常发光，示数为1.8V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，才能使小灯泡两端的电压达到2.5V；
（5）当电压表示数为2.5V时，小灯泡正常发光，根据电流表选用小量程，分度值为0.02A，示数为0.24A，则小灯泡的额定功率是：
P＝ULIL＝2.5V×0.24A＝0.6W；
（6）操作步骤：
①闭合开关S、S1，断开S2，移动滑动变阻器的滑片，使电流表的示数为I额，此时小灯泡正常发光；
②保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱连入电路的电阻，使电流表的示数为I额，读出此时电阻箱的电阻值为R0，由等效替代法，灯正常发光时的电阻为R0，则小灯泡的额定功率的表达式为：P额＝I额2R0。
故答案为：（1）如上所示；（2）断开；（3）20Ω 0.5A；（4）B；（5）0.6；（6）②I额2R0。
23．【解析】（1）轿车匀速行驶时的速度：
v1＝90km/h＝25m/s，
因汽车匀速行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，
所以，由P＝＝＝Fv可得，轿车受到的阻力：
f＝F＝＝＝2×103N；
（2）轿车行驶的平均速度：
v2＝72km/h＝20m/s，
由v＝可得，轿车通过的路程：
s＝v2t＝20m/s×3s＝60m，
因60m＞55m，
所以，轿车达到拍照处的速度大于70km/h，会被拍照；
（3）由题意和P＝可知，获得的电能：
W＝Pt×80%×50%＝50×103W×3s×80%×50%＝6×104J，
由W＝Fs可得，轿车能行驶的距离：
s′＝＝＝30m。
答：（1）轿车所受阻力的大小为2×103N；
（2）轿车会因为超速而被拍照；
（3）轿车行驶距离为30m。
24．【解析】（1）由电路图可知，R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为零时，电路为R1的简单电路，此时电路中的电流最大，
由图象可知，电路中的电流I大＝0.6A，
根据I＝可得电源电压：U＝I大R1＝0.6A×30Ω＝18V；
（2）当滑动变阻器接入电路中的电阻最大时，总电阻最大，电路中的电流最小，
由图象可知，电路中的电流I小＝0.2A，
根据I＝可得电路总电阻：R＝＝＝90Ω，
串联电路总电阻等于各部分电阻之和，所以滑动变阻器的最大阻值：R2＝R﹣R1＝90Ω﹣30Ω＝60Ω；
（3）根据电功率公式及其变形公式可得滑动变阻器的电功率：P＝UI﹣I2R1＝18V×I﹣I2×30Ω，由抛物线的性质可知滑动变阻器的最大功率为：P＝＝2.7W。
答：（1）电源电压为18V；
（2）滑动变阻器的最大阻值为60Ω；
（3）滑动变阻器的最大功率为2.7W。
