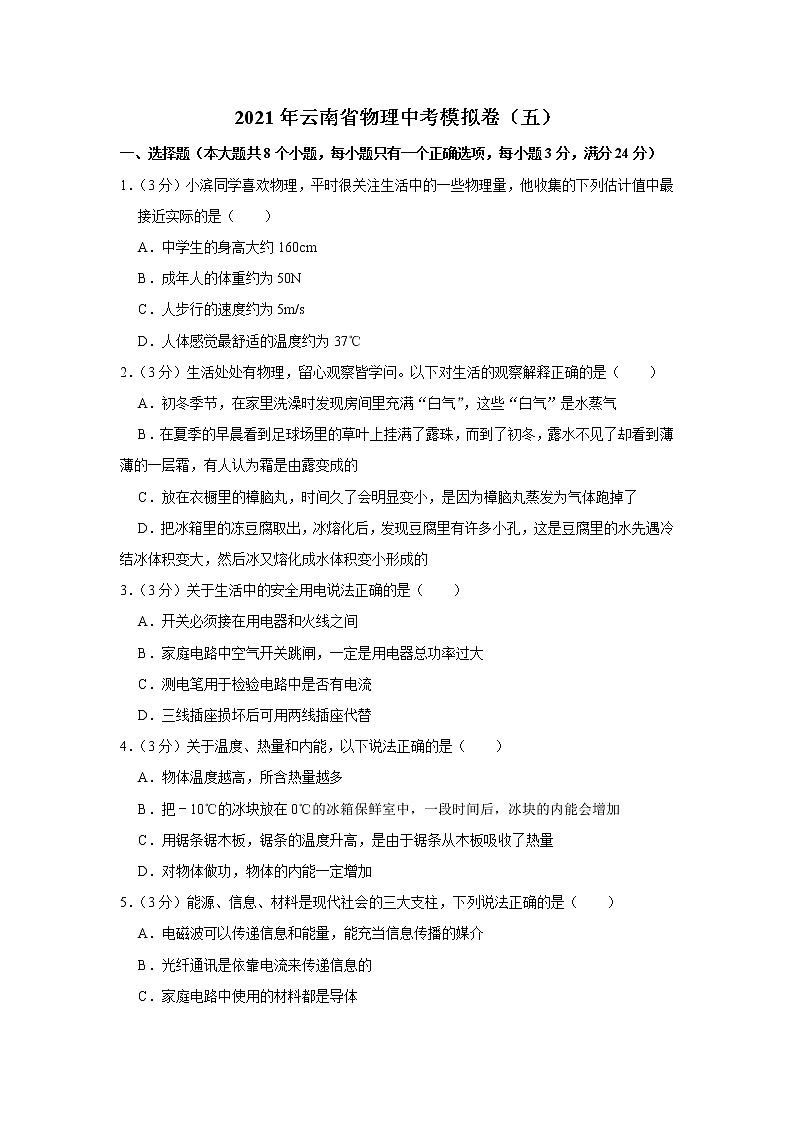

2021年云南省物理中考模拟卷（五）
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，满分24分）
1．（3分）小滨同学喜欢物理，平时很关注生活中的一些物理量，他收集的下列估计值中最接近实际的是（　　）
A．中学生的身高大约160cm
B．成年人的体重约为50N
C．人步行的速度约为5m/s
D．人体感觉最舒适的温度约为37℃
2．（3分）生活处处有物理，留心观察皆学问。以下对生活的观察解释正确的是（　　）
A．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气
B．在夏季的早晨看到足球场里的草叶上挂满了露珠，而到了初冬，露水不见了却看到薄薄的一层霜，有人认为霜是由露变成的
C．放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉了
D．把冰箱里的冻豆腐取出，冰熔化后，发现豆腐里有许多小孔，这是豆腐里的水先遇冷结冰体积变大，然后冰又熔化成水体积变小形成的
3．（3分）关于生活中的安全用电说法正确的是（　　）
A．开关必须接在用电器和火线之间
B．家庭电路中空气开关跳闸，一定是用电器总功率过大
C．测电笔用于检验电路中是否有电流
D．三线插座损坏后可用两线插座代替
4．（3分）关于温度、热量和内能，以下说法正确的是（　　）
A．物体温度越高，所含热量越多
B．把﹣10℃的冰块放在0℃的冰箱保鲜室中，一段时间后，冰块的内能会增加
C．用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
D．对物体做功，物体的内能一定增加
5．（3分）能源、信息、材料是现代社会的三大支柱，下列说法正确的是（　　）
A．电磁波可以传递信息和能量，能充当信息传播的媒介
B．光纤通讯是依靠电流来传递信息的
C．家庭电路中使用的材料都是导体

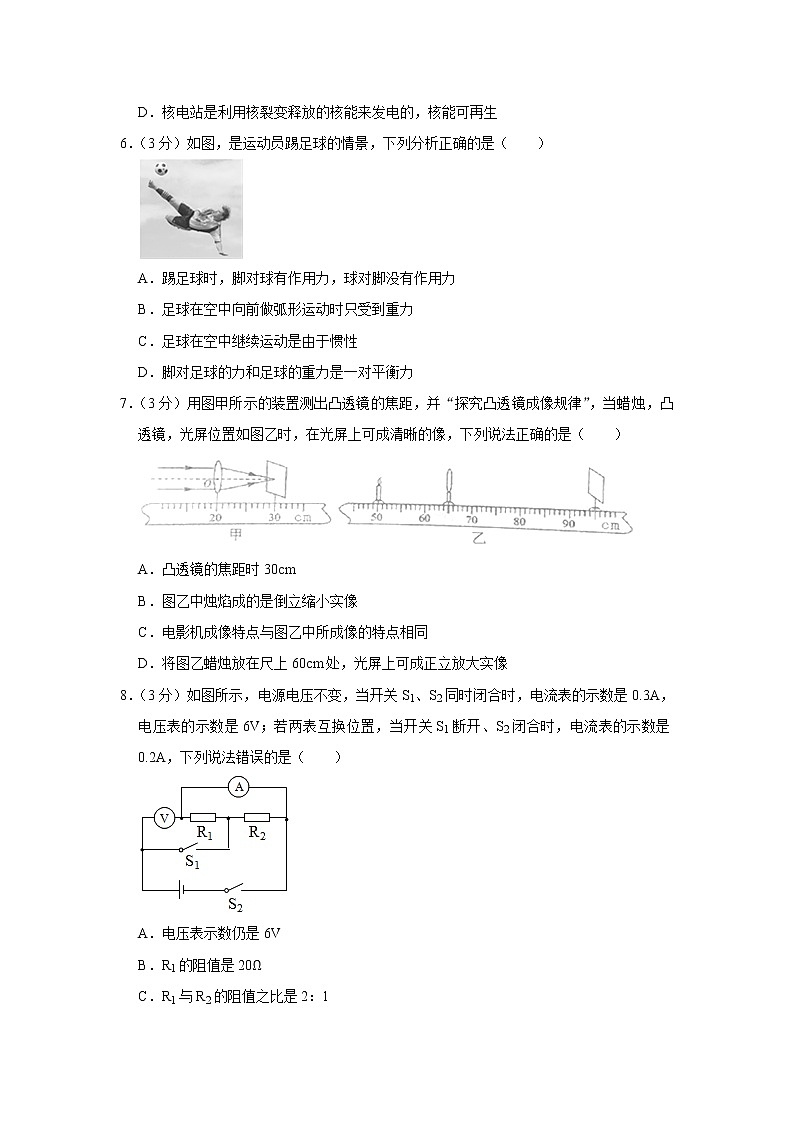

D．核电站是利用核裂变释放的核能来发电的，核能可再生
6．（3分）如图，是运动员踢足球的情景，下列分析正确的是（　　）

A．踢足球时，脚对球有作用力，球对脚没有作用力
B．足球在空中向前做弧形运动时只受到重力
C．足球在空中继续运动是由于惯性
D．脚对足球的力和足球的重力是一对平衡力
7．（3分）用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛，凸透镜，光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（　　）

A．凸透镜的焦距时30cm
B．图乙中烛焰成的是倒立缩小实像
C．电影机成像特点与图乙中所成像的特点相同
D．将图乙蜡烛放在尺上60cm处，光屏上可成正立放大实像
8．（3分）如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表的示数是6V；若两表互换位置，当开关S1断开、S2闭合时，电流表的示数是0.2A，下列说法错误的是（　　）

A．电压表示数仍是6V
B．R1的阻值是20Ω
C．R1与R2的阻值之比是2：1
D．R1消耗的电功率变为0.4W

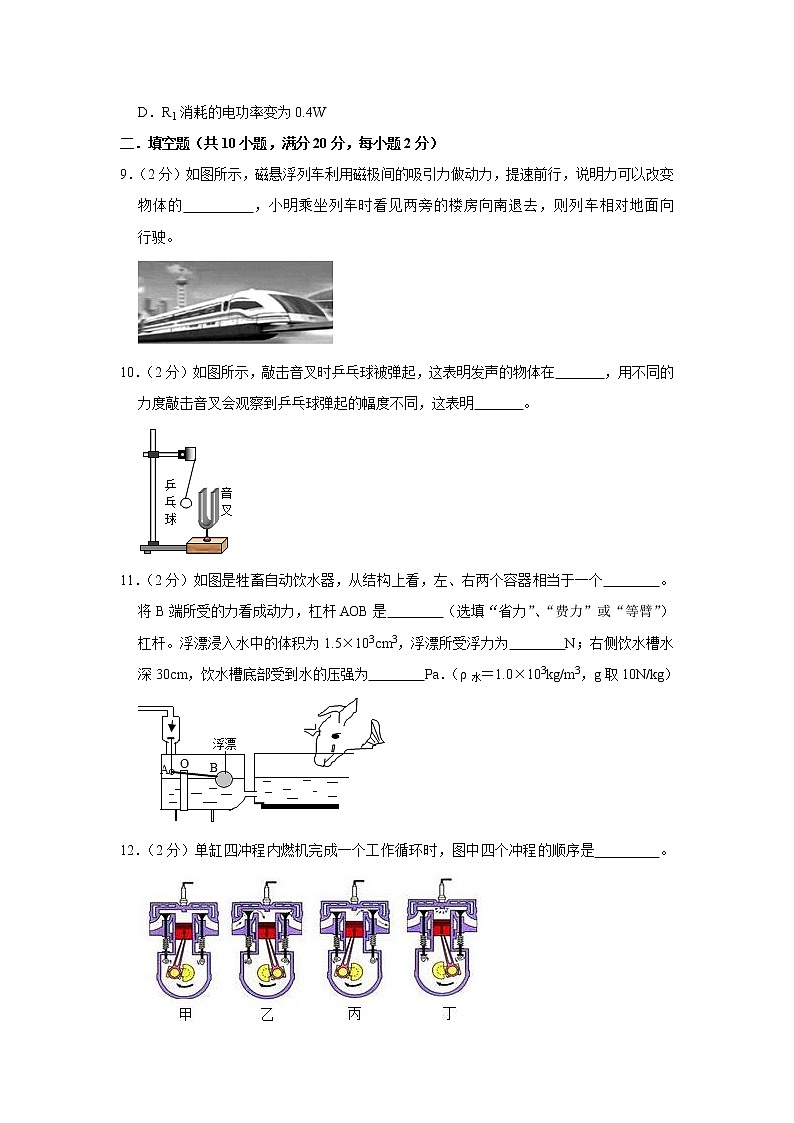

二．填空题（共10小题，满分20分，每小题2分）
9．（2分）如图所示，磁悬浮列车利用磁极间的吸引力做动力，提速前行，说明力可以改变物体的　 　，小明乘坐列车时看见两旁的楼房向南退去，则列车相对地面向　 　行驶。

10．（2分）如图所示，敲击音叉时乒乓球被弹起，这表明发声的物体在　 　，用不同的力度敲击音叉会观察到乒乓球弹起的幅度不同，这表明　 　。

11．（2分）如图是牲畜自动饮水器，从结构上看，左、右两个容器相当于一个　 　。将B端所受的力看成动力，杠杆AOB是　 　（选填“省力”、“费力”或“等臂”）杠杆。浮漂浸入水中的体积为1.5×103cm3，浮漂所受浮力为　 　N；右侧饮水槽水深30cm，饮水槽底部受到水的压强为　 　Pa．（ρ水＝1.0×103kg/m3，g取10N/kg）

12．（2分）单缸四冲程内燃机完成一个工作循环时，图中四个冲程的顺序是　 　。
13．（2分）周末同学们到水上公园游玩，在湖面上划船时，小明乘坐的小船的底部距水面50cm，则船底受到水的压强是　 　Pa，这时一艘快艇从静止的小船旁边急速驶过，小明华发现小船向快艇方向靠近，这是因为　 　缘故。小明发现向后拨动船桨，而船却向前运动这是因为　 　。（g＝10N/kg）
14．（2分）小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光。该装置发电的原理是　 　，线圈中电流的方向是　 　（选填“变化”或“不变”）的。

15．（2分）一个人骑自行车前进，开始以2m/s的速度匀速走了20s，然后又以5m/s的速度匀速走了50m.则他在整个路程中是　 　（选填“匀速“或“变速”）直线运动，全程的平均速度是　 　m/s。
16．（2分）物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为　 　牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为　 　牛。根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度　 　北冰洋海水密度（选填“大于”、“等于”或“小于”）。

17．（2分）如图所示，是晨晨同学探究焦耳定律的部分实验装置。已知R甲＝5Ω，R乙＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝　 　联在电路。若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为　 　J。

18．（2分）如图所示为一种温度自动报警器的原理图。在水银温度计里封入一段金属丝。既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）．请你根据上面的介绍，并结合图分析回答下面的问题。
（1）水银温度计在电路中的作用相当于一个　 　；
（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L2应为　 　色。（选填：“红”或“绿”）

三．实验探究题（共6小题，满分31分）
19．（3分）小明利用天平测量一块橡皮泥的质量：

（1）他将天平放在　 　上，将游码移到横梁标尺左端的　 　处，发现指针指在分度盘的右侧，这时他应将平衡螺母向　 　端移动，使天平平衡。
（2）他测量橡皮泥质量时的情形如图甲所示，其违反操作规范的是　 　。
（3）改正错误后，重新测量。用天平测量另一块橡皮泥的质量时，加入50g、20g、10g砝码各一个，再加入最小的砝码5g后，指针静止时如图乙所示，接下来的操作是　 　，待天平平衡后，测得物体质量为82.4g，请在图丙标尺上标出游码的位置。
（4）一个橡皮泥小球，把它压成小薄饼后，它的质量　 　（选填“不变”或“变化”）；理由是　 　（从下面选项中选择）。
A．薄饼面积大 B．橡皮泥没多也没少
C．压扁时会损失质量 D．薄饼质量更分散
20．（3分）如图所示，请画出物体B（重力为5N）所受重力的示意图。

21．（3分）一条光线斜射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。请在图中画出它的入射光线和反射光线的大致方向。

22．（7分）在“探究水的沸腾”的实验中：
（1）甲图是实验中某时刻温度计的示数，读数如图所示，为　 　℃。
（2）当水中有大量的气泡产生，且在上升过程中体积逐渐　 　，直至水面破裂，说明水开始沸腾。
（3）当水温上升到80℃时，每隔0.5min记一次温度计的示数直至沸腾一段时间，绘制出温度随时间的变化图象（如图乙）。根据图象可知水的沸点为　 　℃；根据图象可知：沸腾前水温变化快慢的特点是　 　，形成这种特点的主要原因是　 　。
（4）小明、小华与小红在同一小组做实验，小明与小华分工合作，小明计时，小华读出温度并记录数据，并绘制了图乙所示的温度随时间变化的图象。而小红独自计时、读取温度并记录数据。他们同时按下秒表并且每隔0.5min记录一次温度计的示数，小红每次读数都比小华迟6s，请你在图乙中，绘制出小红所测数据的大致图象。

23．（7分）如图为小聪同学“探究影响浮力大小因素”的实验过程中呈现的几个实验状态（容器中为同种液体）：
（1）分析1、2图可得出的结论是　 　。
（2）比较2、3、4图可得到结论　 　。
（3）图中4、5、6三个实验是为探究　 　而设计的。
（4）小亮还想探究“物体受到的浮力与其形状是否有关”，他找来薄铁片、烧杯和水进行实验，实验步骤如下：
步骤一：将铁片放入盛水的烧杯里，铁片下沉到杯底；
步骤二：将铁片弯成“碗状”再放入盛水的烧杯中，它漂浮在水面上；
①通过分析可知第一次铁片所受的浮力　 　 第二次铁片所受的浮力（填“大于”“等于”或“小于”）
②小亮得出：浸在液体中的物体受到的浮力与形状有关。请分析小亮的结论错误的原因？

24．（8分）小红做“测量小灯泡电功率”实验，实验室有如下器材：3节新干电池（电源电压恒为4.5V）、小灯泡（额定电压为2.5V）、电流表、电压表、开关各一个、规格为10Ω 0.6A的滑动变阻器各一个、导线若干。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。（要求P向左滑动时灯变暗）

（2）小红实验中闭合开关后，看到灯立即发出较亮的光，两电表的指针立即偏转到最右侧，这一现象反映出小红操作中存在的问题是　 　；
（3）小红认识到问题所在后，加以改正后重新开始实验，闭合开关后，缓慢移动滑动变阻器滑片P到某处，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为　 　W。
（4）若此实验中电流表坏了，为了测出小灯泡的额定功率，小红在原有器材的基础上增加了一个R0＝5Ω的定值电阻，设计了如图丙所示的电路和如下实验方案：
①调节滑片，使电压表的示数为小灯泡的额定电压；
②保持滑片位置不变，只将电压表a点改接到c点，测出定值电阻R0两端的电压U0；
③通过计算，可先求出电路中的电流I，就可得到小灯泡的额定功率P。
请你指出该设计方案中存在的两个问题：　 　；　 　。

（5）小红继续进行实验，她又跟老师要了一个单刀双掷开关，一个阻值合适的定值电阻R0′，她要求R0′阻值要　 　（小于/大于）R0＝5Ω，加上原有实验器材，重新设计了如图丁所示的电路，终于测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1，将S2拨到触点b，移动滑片，使电压表的示数为　 　V；
②再将开关S2拨到触点a，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝　 　（用已知量和测量量表示）。
四．计算题（共3小题，满分25分）
25．（8分）某型号挖掘机的实物图甲和作业范围图乙以及部分相关数据（如表）。
项　　目
参数
整机重量/N
5000
标准斗容/m3
0.5
A最大挖掘深度/m
3
B最大卸料高度/m
5
每条履带与地面接触的总面积/m2
2
求：
（1）挖掘机静止在水平地面上不工作时（如图甲），对地面的压强是多少？
（2）挖掘机在4s内将装满铲斗的泥土（密度为2.5×103kg/m3），从最大挖掘深度处送到位于最大卸料高度的装载车上。则铲斗内泥土的质量为多少？在此次移送泥土的过程中，挖掘机的功率为多大？

26．（9分）下表是某电热水器说明书中的一些技术参数。现将水箱中装满水，通电后正常工作40min，温度从25℃上升到45℃．在此过程中，
型号
XXX
额定电压
220V
水箱容量
50L
额定功率
2000W
求：（1）电热水器中电热丝的电阻；
（2）电热水器此加热过程中消耗的电能；
（3）此过程中，电热器中水吸收的热量。
27．（8分）郑刚同学在“测定滑轮组的机械效率”的实验中，用同一滑轮组进行了两次实验，得到下表数据：
请你计算出第1次、第2次实验的机械效率分别是　 　、　 　。
序号
钩码重力/N
钩码上升高度/m
弹簧测力计示数/N
弹簧测力计移动距离/m
1
1
0.1
0.5
0.4
2
2
0.2
0.8
0.8

参考答案
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，满分24分）
1．解：A、中学生的身高大约160cm，符号实际；故A正确；
B、成年人的体重约500N；故B错误；
C、人步行的速度约为1m/s；故C错误；
D、人体感觉最舒适的温度约25℃；故D错误；
故选：A。
2．解：A、初冬季节，在家里洗澡时发现房间里充满“白气”，是水蒸气遇冷液化为液态的小水滴；故A错误；
B、霜是空气中的水蒸气遇冷凝华为固体的小冰晶，附着在建筑物或植被表面；故B错误；
C、放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸直接升华为气态；故C错误；
D、冰箱的冻豆腐里有许多小孔，这是豆腐里的水先遇冷结冰，后又熔化成水形成的；故D正确。
故选：D。
3．解：A、控制用电器的开关与用电器串联，并接在火线和电灯之间。故A正确；
B、家庭电路中空气开关跳闸，不一定是用电器总功率过大，也可能是电路中发生了短路。故B错误；
C、测电笔是用来辨别火线和零线的装置，故C错误；
D、大功率或带有金属外壳的用电器，使用两孔插座，没有接地功能，用电器外壳带电，会危及人身安全。故D错误。
故选：A。
4．解：A、热量是一个过程量，不能说含有多少热量，故A错误；
B、将﹣10℃的冰块放在冰箱的0℃保鲜室中，一段时间后，冰块从冰箱中吸收热量，内能一定增加，B正确；
C、用锯条锯木板，锯条的温度升高，是摩擦力对锯条做功的缘故，故C错误；
D、对物体做功，物体的内能不一定增加，如果是克服摩擦做功、压缩气体做功，其内能增加，但如果是位置改变、高度变化等，则内能不会改变，故D错误；
故选：B。
5．解：
A、电磁波能在真空中传播，电磁波可以传递信息和能量，故A正确；
B、光纤通讯主要利用激光信号传递信息，故B错误；
C、家庭电路中的导线外皮、电闸手柄、插座外壳、开关外壳等为绝缘体，故C错误；
D、核能是不可再生的，故D错误。
故选：A。
6．解：A、踢足球时，脚对球产生作用力，由于力的作用是相互的，因此脚会受到大小相等、方向相反的来自球的作用力，故A错误；
B、足球在空中向前做弧形运动时受到重力作用，同时受到空气阻力的作用，故B错误；
C、足球在空中继续运动是由于具有惯性，要继续保持原来向前运动状态，故C正确；
D、脚对足球的力和足球的重力不在同一直线上，方向也不相反，不是一对平衡力，故D错误。
故选：C。
7．解：A、平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为40cm﹣30cm＝10cm，故A错误；
B、图乙中，物距u＝12cm，像距v＝23cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故B错误；
C、当物体处于1倍焦距和2倍焦距之间时，成倒立放大的实像，应用于幻灯机，故C正确；
D、将图乙蜡烛放在尺上60cm处，此时的物距是5cm，所以出于一倍焦距以内，故光屏上不能成像，故D错误。
故选：C。
8．解：
（1）当开关S1、S2同时闭合时，两电阻并联，电流表测R1支路的电流，电压表测电源的电压，
由电压表的示数可知，电源的电压U＝6V，
因并联电路中各支路两端的电压相等，
所以，由I＝可得，电阻R1的阻值：
R1＝＝＝20Ω，故B正确；
（2）若两表互换位置，当开关S1断开、S2闭合时，两电阻串联，电流表测电路中电流，电压表测电源的电压，则电压表示数仍是6V，故A正确；
电路中的总电阻：
R＝＝＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R2的阻值：
R2＝R﹣R1＝30Ω﹣20Ω＝10Ω，
则R1：R2＝20Ω：10Ω＝2：1，故C正确；
R1消耗的功率：
P1＝I2R1＝（0.2A）2×20Ω＝0.8W，故D错误。
故选：D。
二．填空题（共10小题，满分20分，每小题2分）
9．解：磁悬浮列车利用磁极间的吸引力做动力，提速前行，车的运动状态发生了变化，说明力可以改变物体的运动状态；
小明乘坐列车时看见路旁的楼房向南边退去，即楼房是向南运动的，这是以列车（或小明）为参照物；如果以地面为参照物，则列车正在向北运动。
故答案为：运动状态；北。
10．解：
敲击音叉时乒乓球被弹起，这表明发声的物体在振动，用不同的力度敲击音叉会观察到乒乓球弹起的幅度不同，这表明响度大小和物体的振幅有关。
故答案为：振动；响度大小和物体的振幅有关。
11．解：（1）从牲畜自动饮水器结构上看，左、右两个容器上端开口下端连通，相当于一个连通器；
（2）由图可知，杠杆AOB支点为O，将B端所受的力看成动力，则其阻力为A端所受的力，故动力臂为OB，阻力臂为OA，OB大于OA，所以 杠杆AOB是省力杠杆；
（3）浮漂所受浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1.5×10﹣3m3＝15N；
（4）饮水槽底部受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.3m＝3×103Pa。
故答案为：连通器；省力；15；3×103。
12．解：
甲中的两个气阀都关闭，活塞向上运动，所以为压缩冲程，是第二冲程；
乙中的一个气阀打开，活塞向下运动，所以为吸气冲程，是第一冲程；
丙中的一个气阀打开，活塞向上运动，所以为排气冲程，是第四冲程；
丁中的两个气阀都关闭，活塞下运动，所以为做功冲程，是第三冲程；
故排序为：乙甲丁丙。
故答案为：乙甲丁丙。
13．解：（1）船底受到水的压强：
p＝ρgh＝1×103kg/m3×10N/kg×0.5m＝5×103Pa；
（2）一艘快艇从静止的小船旁边急速驶过，两船之间的水流通道变窄，流速变大，压强变小，小于两船外侧的压强，会形成向内的压力差，使船向快艇方向靠近。
（3）由于物体间力的作用是相互的，当船桨向后划水时，桨给了水一个向后的力，此时水也会给桨一个向前的力，船就是靠这个向前的力前进的。
故答案为：5×103；流速变大，压强变小，小于两船外侧的压强，会形成向内的压力差；物体间力的作用是相互的。
14．解：手电筒中没有电源，而要使手电筒发光，必须有提供电能的装置，该手电筒通过晃动消耗机械能提供了电能，由此可知，这是利用电磁感应现象制成的一种手电筒；因为导体运动方向随着手电筒摇动方向不断的变化，线圈中产生感应电流的方向也在不断的变化。
故答案为：电磁感应；变化。
15．解：由题意可知，在不同的时间内，运动的速度是不同的，所以是变速直线运动；
由v＝可知，开始20s的路程为：s1＝v1t1＝2m/s×20s＝40m；
以5m/s的速度匀速走了50m，则所用的时间为：t2＝＝＝10s；
总路程s＝s1+s2＝40m+50m＝90m；
总时间为：t＝t1+t2＝20s+10s＝30s；
全程平均速度：v＝＝＝3m/s。
故答案为：变速；3.
16．解：
（1）物体受到浮力：
F浮＝F向上﹣F向下＝15N﹣5N＝10N；
（2）由题知，F浮﹣G＝12N或F浮+G＝12N，所以G＝12N+F浮＝12N+10N＝22N，
（3）由于轮船在大西洋与印度洋都处于漂浮，则F浮＝G，所以浮力相等；
由图可知，轮船排开海水的体积：V印度洋＞V大西洋，
由F浮＝ρ液gV排可知，ρ印度洋＜ρ大西洋。
故答案为：（1）10；（2）22；（3）小于。
17．解：
（1）已知R甲＝5Ω，R乙＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应控制电流和通电时间相同，即需要将两个电阻丝串联接入电路即可；
（2）若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量：
Q甲＝I2R甲t＝（0.3A）2×5Ω×60s＝27J；
故答案为：串；27。
18．解：（1）当水银柱到达金属丝的下端时，电磁铁所在的控制电路接通，电路中有了电流，电磁铁有了磁性，向下吸引衔铁，使衔铁向下运动，从而带动动触点向下运动，使得对应电路工作。故此装置中的水银温度计在电路中的作用相当于一个开关；
（2）据图能看出，且该装置设定为高温报警时，若是设定报警灯为红色，正常状态指示灯为绿色，故在电磁铁没有磁性时，L1工作，故该灯是绿灯；若电磁铁有磁性时，则灯L2工作，故该灯是红色；
故答案为：（1）开关；（2）红；
三．实验探究题（共6小题，满分31分）
19．解：（1）调节天平时，首先将天平放在水平桌面上，再把游码移到标尺的零刻线处，然后观察指针是否直到分度盘的中央位置，或左右偏转的格数相同，指针偏向哪边，哪端沉，平衡螺母应该向上翘的方向移动。指针静止时指在分度盘的右侧，平衡螺母向左移动。
（2）天平称量物体质量时，物体要放在天平的左盘，砝码要放在天平的右盘。
（3）加入50g、20g、10g砝码各一个，再加入最小的砝码5g后，指针静止时如图乙所示，指针指向分度盘的右侧，表明物体的质量小于砝码的质量，此时应取下5g砝码，向右移动游码，直至天平平衡；
物体的质量是82.4g，则游码显示的质量为82.4g﹣50g﹣20g﹣10g＝2.4g，标尺的分度值为0.2g，则游码的位置如图所示：
；
（4）一个橡皮泥小球，把它压成小薄饼后，尽管形状发生变化，但是橡皮泥没多也没少，即质量不变。
故答案为：（1）水平桌面；零刻度线；左；（2）被测物体放在右盘，砝码放在左盘；（3）取下5g砝码，向右移动游码；如图；（4）不变；B。
20．解：重力的方向是竖直向下的，从物体B的重心画一竖直向下的线段，标上箭头和字母G，同时标出重力的大小。如图所示：

21．解：
光由空气斜射进入水中时，折射光线向靠近法线方向偏折，根据折射角小于入射角在法线左侧的空气中画出入射光线。
图中已经画出法线，根据反射角等于入射角在法线右侧的空气中画出反射光线；如图所示：

22．解：
（1）温度计的分度值是1℃，温度计的示数是89.5℃；
（2）当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中，就表明水沸腾了；
（3）由图象知，水在沸腾过程中温度保持99℃不变，所以水沸腾时的温度为99℃；沸腾前水温变化快慢的特点是先快后慢，形成这种特点的主要原因是温度升高，加快汽化，与环境的温差变大，加快散热；
（4）小红每次读数都比小华迟6s，则小红所绘的温度比小华所绘的温度高，小红的图象在小华的左边；

故答案为：（1）89.5； （2）变大；
（3）99；先快后慢；水温度越高与外界温差越大，散发出的热量越多，升温变慢；（4）如上图。
23．解：（1）把物体放入液体中，方向弹簧测力计的示数减小，说明浸在液体中的物体受到向上托举的力，这个力叫做浮力，即浸在液体中的物体受到浮力的作用；
（2）比较2、3、4图，操作2的浮力为：7N﹣6N＝1N，操作3的浮力为：7N﹣5N＝2N，操作4的浮力为：7N﹣4N＝3N，由此可得：同种液体中，物体排开液体体积越大，物体在液体中受到的浮力越大。
（3）图中4、5、6三个实验通过计算浮力两次都为3N，所以物体在同种液体中受到的浮力大小与物体浸没深度无关。
（4）①第一次：铁片下沉说明F浮1＜G，第二次：铁片漂浮说明F浮2＝G，所以F浮1＜F浮2；
②本探究实验把铁片弯成“碗状”，改变了形状，虽然都是水，但没有全浸入，两次排开液体的体积不同，所以得出结论是不正确的，即：他只关注了铁片形状的改变，忽视了排开水的体积对浮力大小的影响。
故答案为：
（1）浸在液体中的物体受到浮力的作用；
（2）同种液体中，物体排开液体体积越大，物体在液体中受到的浮力越大；
（3）浮力大小与物体浸没深度的关系；
（4）①小于；
②他只关注了铁片形状的改变，忽视了排开水的体积对浮力大小的影响。
24．解：（1）小灯泡的右接线柱与滑动变阻器的右侧的下接线柱相连；已知小灯泡的额定电压为2.5V，故选0～2.5V的量程，把电压表并联在灯泡两端，如下图：

（2）连接电路后，灯泡立即发出明亮的光，两电表的指针立即偏转到最右侧，说明电路中电阻较小，故问题为：闭合开关前，滑动变阻器滑片未至于最大阻值处；
（3）电流表量程为0～0.6A，分度值为0.02A，由图乙可得电流表的示数为0.5A，灯泡的额定功率为P＝UI＝2.5V×0.5A＝1.25W；
（4）由题意知，电源电压约为4.5V，灯泡正常发光时电阻为RL＝＝＝5Ω，
当变阻器电阻为零时，设灯泡两端的电压为UL，根据串联电路电流相等的特点有：
＝，即：＝，
解得：UL＝2.25V，所以无论怎样调节变阻器，都不能使灯泡正常发光；
保持滑片位置不变，只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压；
（5）由（4）可知，要使小灯泡两端的电压等于额定电压，应使R0′两端的电压小于小灯泡两端电压，故R0′阻值要小于R0＝5Ω；
①闭合开关S1，将S2拨到触点b，移动滑片，使电压表的示数为2.5V；
②再将开关S2拨到触点a，保持滑片的位置不动，读出电压表的示数U；
③根据串联电路电压的规律，此时定值电阻R0′两端的电压：U0＝U﹣U额＝U﹣2.5V，
通过灯泡的电流：I额＝I0＝＝，
则小灯泡额定功率：P额＝U额I额＝。
故答案为：
（1）如上图；
（2）闭合开关前，滑动变阻器滑片未至于最大阻值处；
（3）1.25；
（4）无论怎样调节变阻器，都不能使灯泡正常发光；只将电压表的a点接线改接到c点，电压表的正负接线柱接反；
（5）小于； 2.5；。
四．计算题（共3小题，满分25分）
25．解：（1）挖掘机静止在水平地面上不工作，对地面产生的压力：F＝G＝5000N，
对地面的压强：p＝＝＝1.25×103Pa；
（2）由ρ＝可得，泥土的质量：m泥＝ρ泥V＝2.5×103kg/m3×0.5m3＝1250kg；
一次移送泥土的过程中，挖掘机对泥土所做的功：W有＝G泥h＝m泥gh＝1250kg×10N/kg×（3m+5m）＝105J；
挖掘机的发动机4s内的功率：P＝＝＝2.5×104W。
答：（1）挖掘机静止在水平地面上不工作时（如图甲），对地面的压强是1.25×103Pa；
（2）铲斗内泥土的质量为1250kg；在此次移送泥土的过程中，挖掘机的功率为2.5×104W。
26．解：（1）由P＝UI＝可得，电热水器中电热丝的电阻：
R＝＝＝24.2Ω；
（2）由P＝可得，电热水器此加热过程中消耗的电能：
W＝Pt1＝2000W×40×60s＝4.8×106J；
（3）将水箱中装满水后水的体积：
V＝50L＝50dm3＝0.05m3，
由ρ＝可得，水的质量：
m＝ρV＝1.0×103kg/m3×0.05m3＝50kg，
则电热器中水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（45℃﹣25℃）＝4.2×106J。
答：（1）电热水器中电热丝的电阻为24.2Ω；
（2）电热水器此加热过程中消耗的电能为4.8×106J；
（3）此过程中，电热器中水吸收的热量为4.2×106J。
27．解：根据表中数据，第1次实验的机械效率是：
η1＝＝＝×100%＝50%；
第2次实验的机械效率是：
η2＝＝＝×100%＝62.5%；
故答案为：50%；62.5%。
